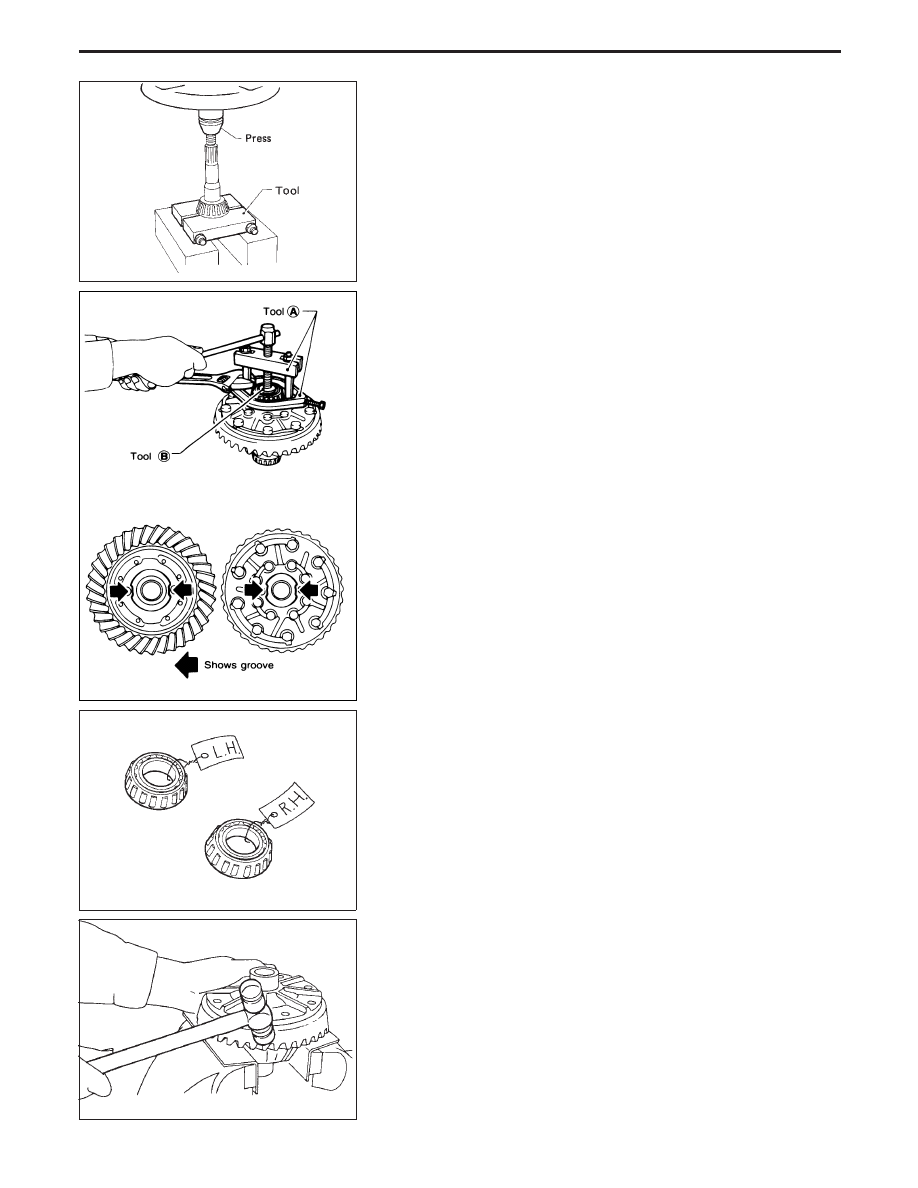

11. Remove pinion rear bearing inner cone and drive pinion adjust-

ing washer.

Tool number:

ST30031000

Differential Case

1. Remove side bearing inner cones.
To prevent damage to bearing, engage puller jaws in groove.

Tool number:

q

A

ST33051001

q

B

ST33061000

Be careful not to confuse left and right hand parts.

2. Loosen ring gear bolts in a criss-cross fashion.
3. Tap ring gear off differential case with a soft hammer.
Tap evenly all around to keep ring gear from binding.

SPD018

SPD688

SPD022

SPD024

DISASSEMBLY (H233B)

Differential Carrier (Cont’d)

PD-40

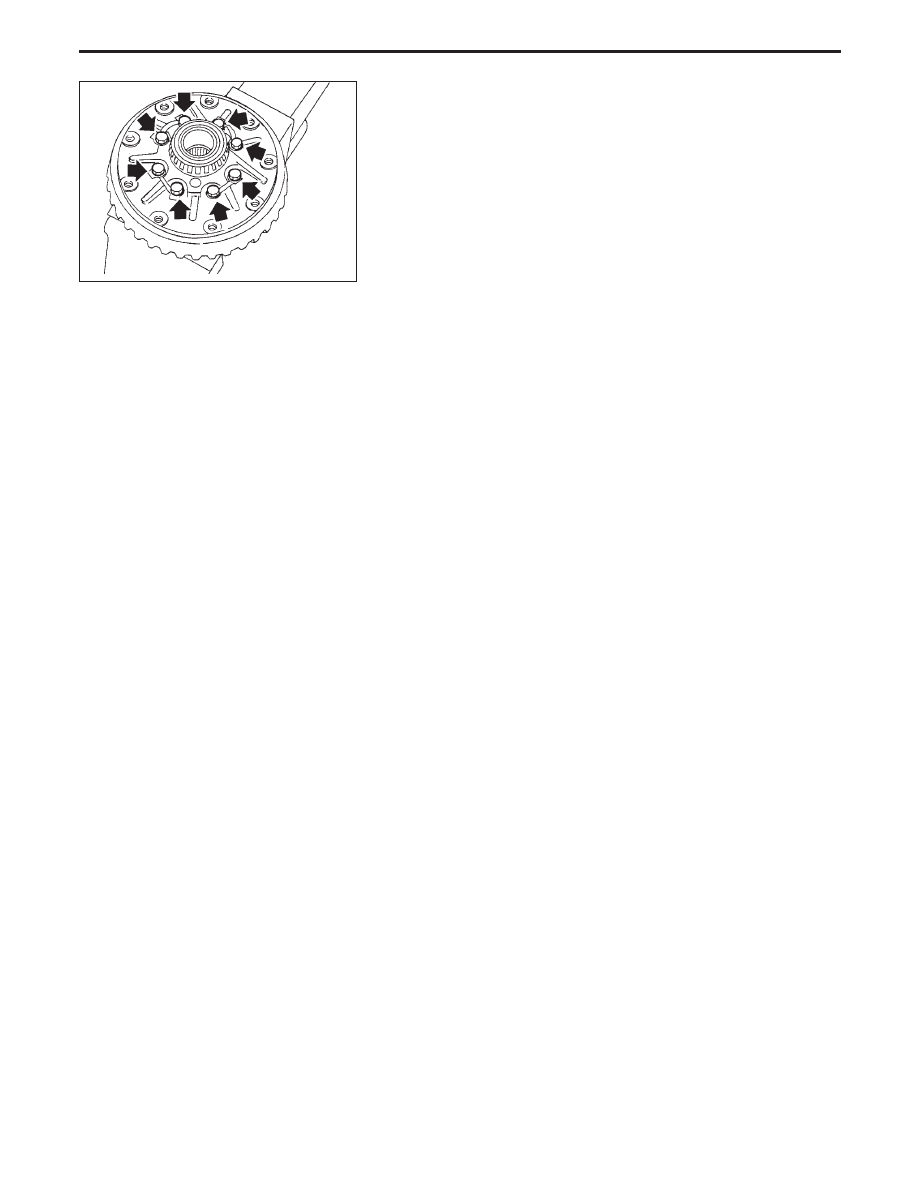

4. Separate differential case.
Put match marks on both L.H. and R.H. differential cases.

SPD716

DISASSEMBLY (H233B)

Differential Case (Cont’d)

PD-41

Ring Gear and Drive Pinion

Check gear teeth for scoring, cracking or chipping.
If any damaged part is evident, replace ring gear and drive pinion
as a set (hypoid gear set).

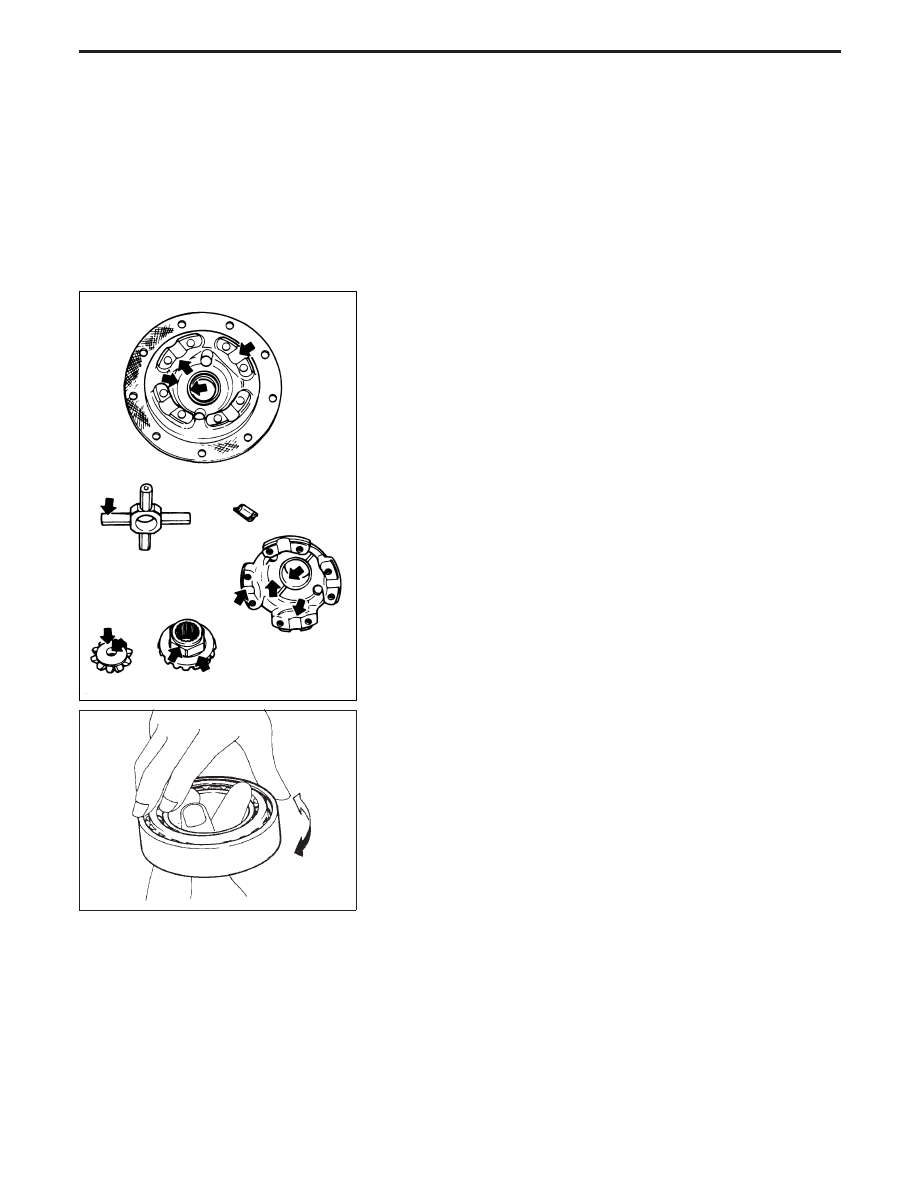

Differential Case Assembly

Check mating surfaces of differential case, side gears, pinion mate
gears, pinion mate shaft, and thrust washers.

Bearing

1. Thoroughly clean bearing.
2. Check bearings for wear, scratches, pitting or flaking.

Check tapered roller bearing for smooth rotation. If damaged,
replace outer race and inner cone as a set.

EPD009

SPD715

INSPECTION (H233B)

PD-42

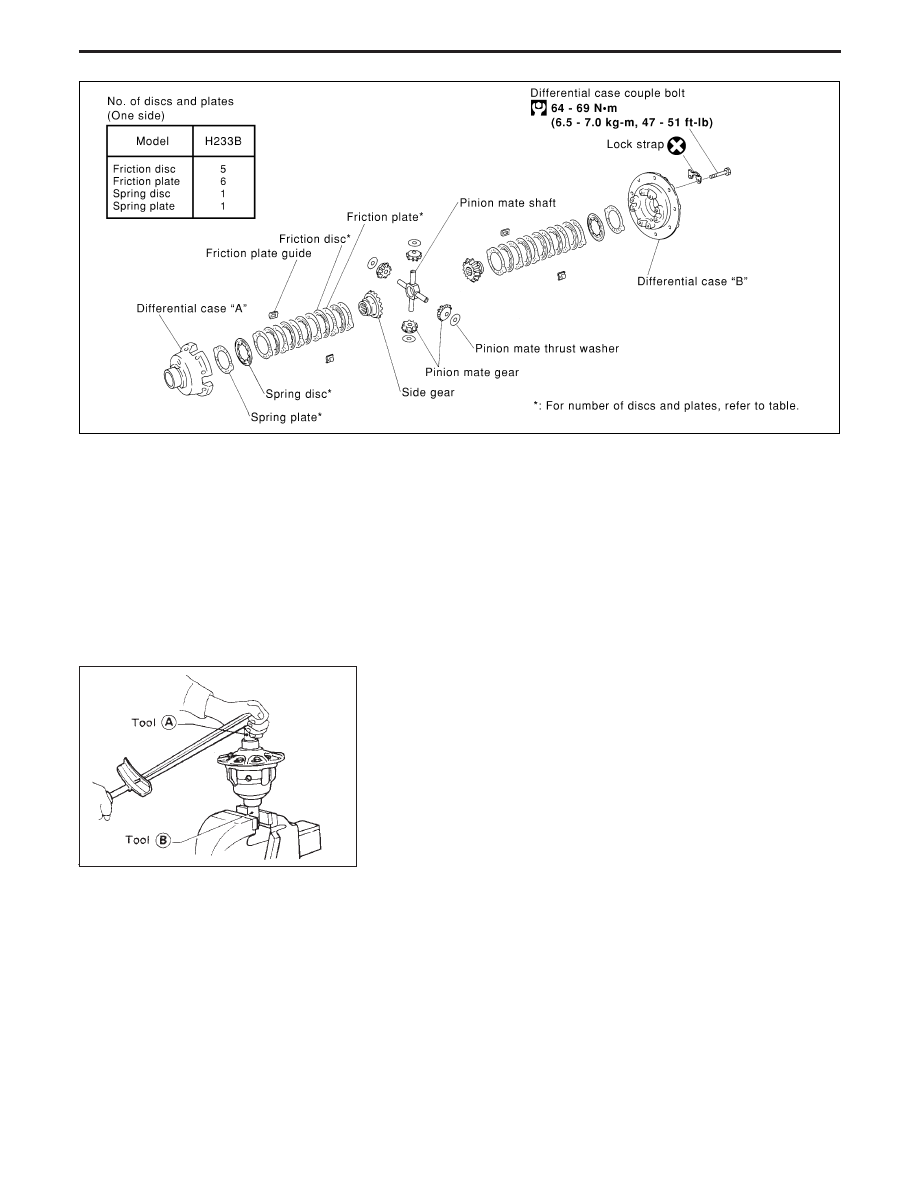

CAUTION:

Do not run engine when one rear wheel is off the ground.

Preparation for Disassembly

CHECKING DIFFERENTIAL TORQUE

Measure differential torque with Tool.
If it is not within the specifications, inspect components of limited
slip differential.

Differential torque:

353 - 392 N

⋅

m (36 - 40 kg-m, 260 - 289 ft-lb)

Assembly:

KV38105250

Tool number:

q

A

KV38105210

q

B

KV38105220

YPD004

SPD415

LIMITED SLIP DIFFERENTIAL (H233B)

PD-43
