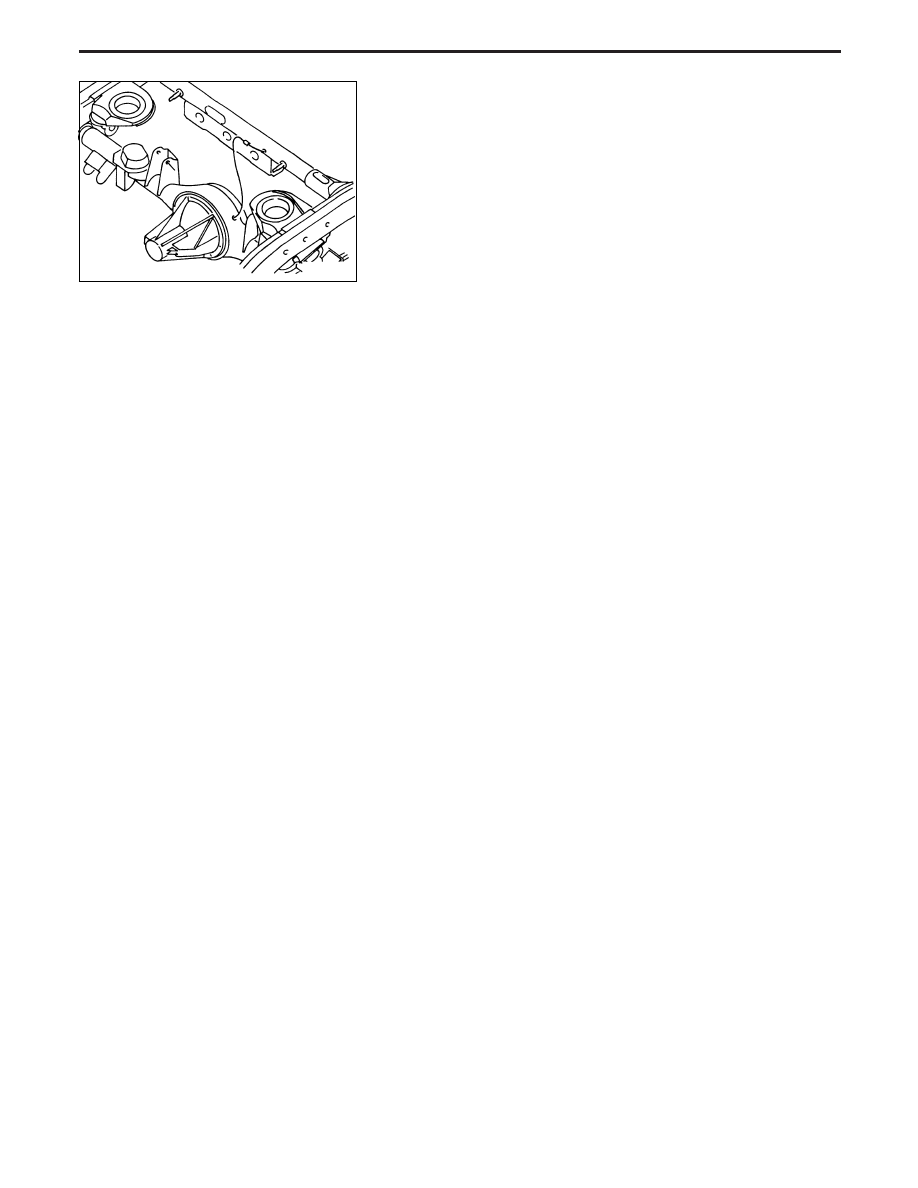

Air Breather

Make sure air breather hose is situated as shown in the illustration.

NTF001

REAR FINAL DRIVE (H233B)

PD-36

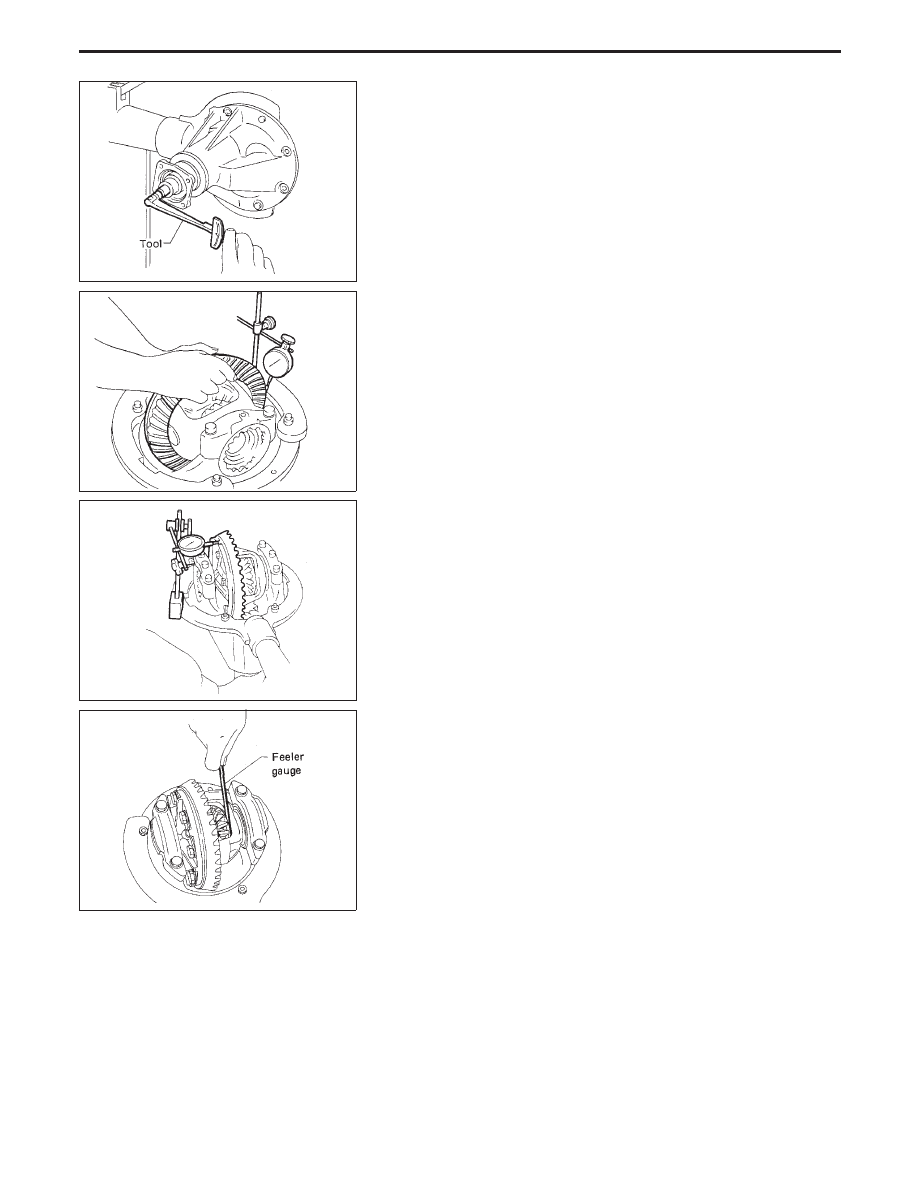

Pre-inspection

Before disassembling final drive, perform the following inspection.

I

Total preload

1) Turn drive pinion in both directions several times to seat bear-

ing rollers correctly.

2) Check total preload with Tool.

Total preload:

1.7 - 2.5 N

⋅

m (17 - 25 kg-cm, 15 - 22 in-lb)

Tool number:

ST3127S000

I

Ring gear to drive pinion backlash
Check backlash of ring gear with a dial indicator at several
points.

Ring gear-to-drive pinion backlash:

0.15 - 0.20 mm (0.0059 - 0.0079 in)

I

Ring gear runout
Check runout of ring gear with a dial indicator.

Runout limit:

0.08 mm (0.0031 in)

I

Tooth contact
Check tooth contact, referring to Adjustment.

I

Side gear to pinion mate gear backlash
Measure clearance between side gear thrust washer and dif-
ferential case with a feeler gauge.

Clearance between side gear thrust washer and differ-
ential case:

0.10 - 0.20 mm (0.0039 - 0.0079 in)

SPD149

SPD246

SPD247

SPD004

DISASSEMBLY (H233B)

PD-37

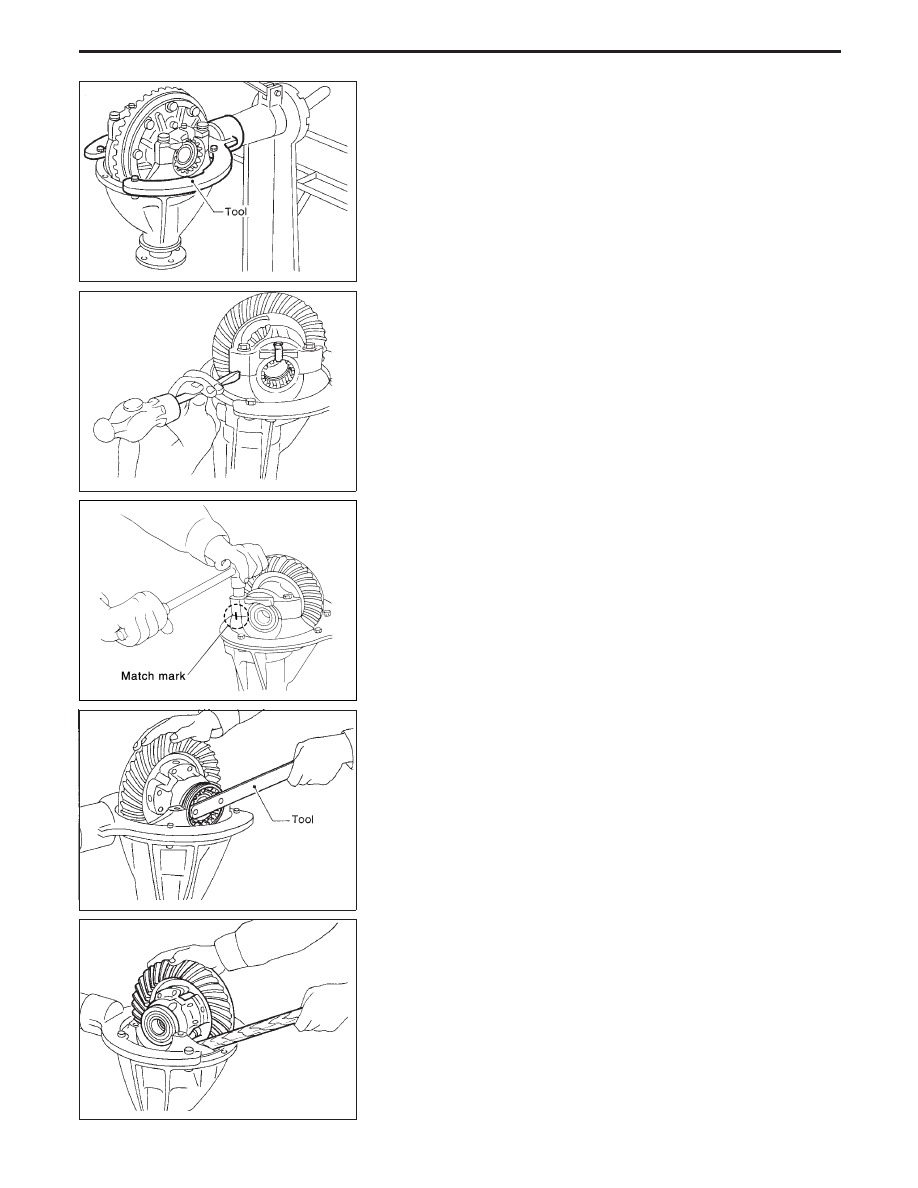

Differential Carrier

1. Mount final drive assembly on Tool.

Tool number:

ST06340000

2. Put match marks on one side bearing cap with paint or punch

to ensure that it is replaced in proper position during reassem-
bly.

Bearing caps are line-bored during manufacture and should
be put back in their original places.

3. Remove side lock fingers and side bearing caps.

4. Remove side bearing adjuster with Tool.

Tool number:

ST32580000

5. Remove differential case assembly with a pry bar.

SPD683

SPD249

YPD006

SPD684

SPD685

DISASSEMBLY (H233B)

PD-38

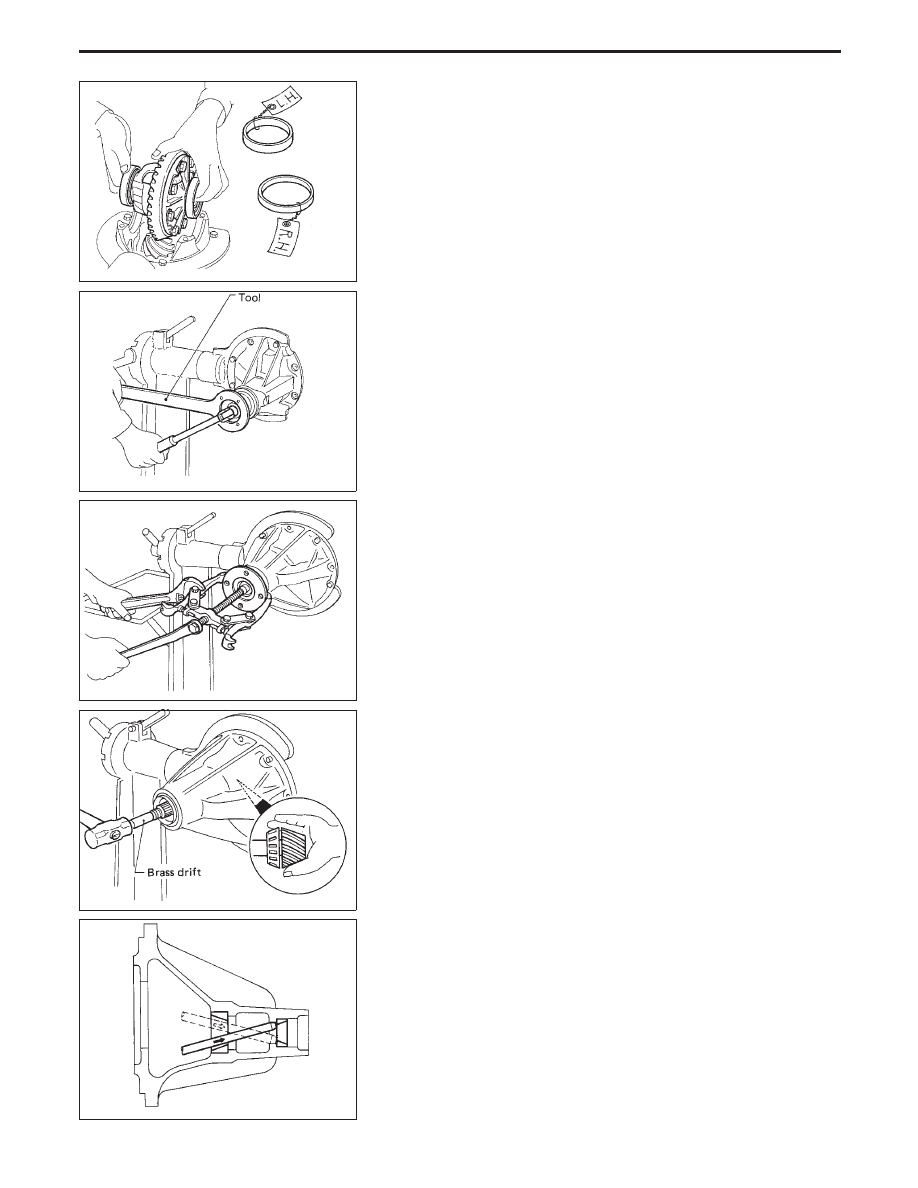

Be careful to keep the side bearing outer races together with
their respective inner cones — do not mix them up.

6. Remove drive pinion nut with Tool.

Tool number: KV38104700

7. Remove companion flange with puller.

8. Take out drive pinion together with pinion rear bearing inner

cone, drive pinion bearing spacer and pinion bearing adjusting
shim.

9. Remove front oil seal and pinion front bearing inner cone.
10. Remove pinion bearing outer races with a brass drift.

SPD011

SPD012

SPD686

SPD687

SPD563

DISASSEMBLY (H233B)

Differential Carrier (Cont’d)

PD-39
