Operation Check

The purpose of the operational check is to confirm that the system
is as it should be. The systems which will be checked are the
blower, mode (discharge air), intake air, temperature decrease,
temperature increase and A/C switch system.

CONDITIONS:

Engine running and at normal operating temperature.

PROCEDURE:

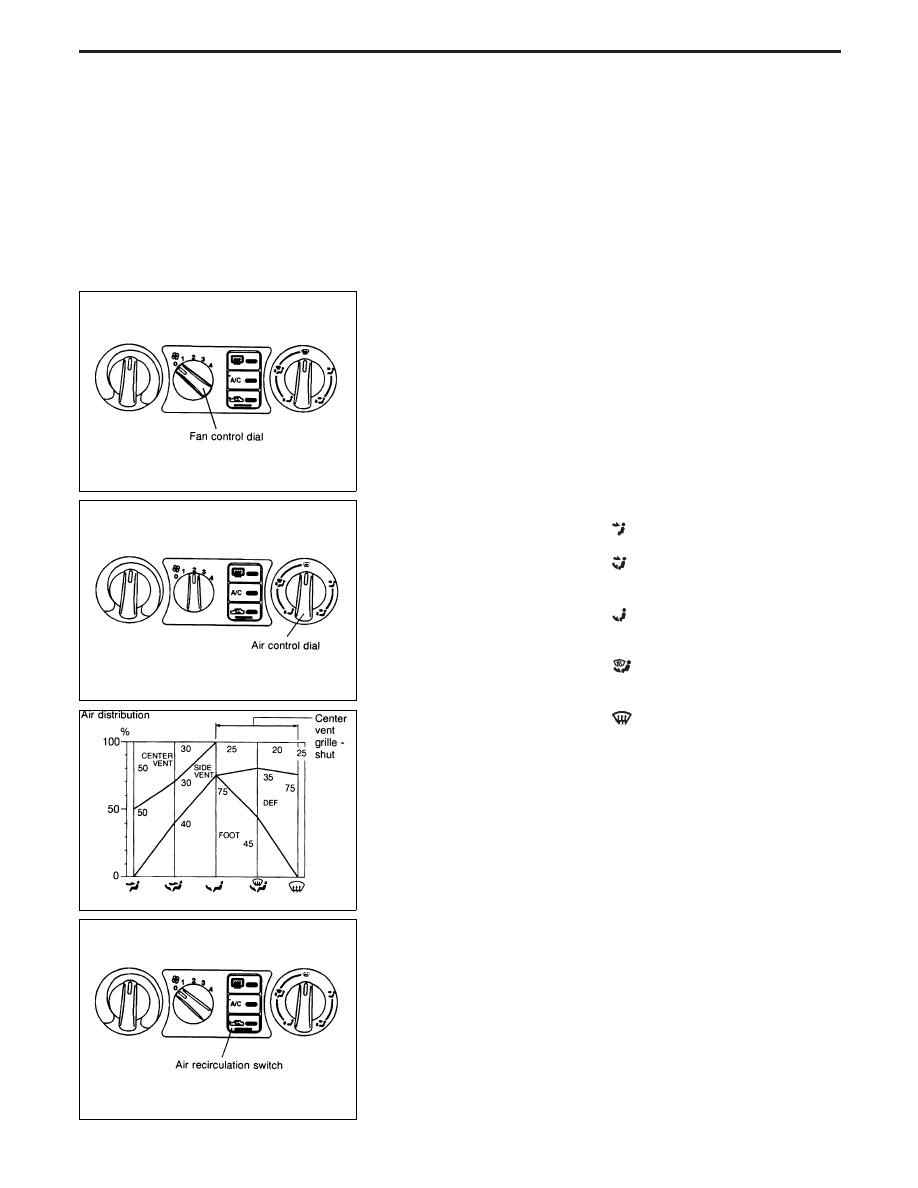

1. Check blower

1) Turn FAN CONTROL DIAL to 1.

Blower should operate at speed 1.

2) Then turn the DIAL to speed 2.
3) Continue checking blower speed until all speeds are checked.
4) Leave blower on speed 4.

2. Check discharge air

1) Turn AIR CONTROL DIAL to

position.

2) Confirm that all discharge air comes out of face vents.
3) Turn AIR CONTROL DIAL to

position.

4) Confirm that discharge air comes out of face vents and foot

vents.

5) Turn AIR CONTROL DIAL to

position.

6) Confirm that discharge air comes out of foot vents, with some

air from face vents.

7) Turn AIR CONTROL DIAL to

position.

8) Confirm that discharge air comes out of foot vents with some

air from defroster vents.

9) Turn AIR CONTROL DIAL to

position.

10) Confirm that all discharge air comes out of defroster vents, with

some air from face vents.

3. Check recirculation

1) Switch AIR RECIRCULATION SWITCH to ON position (Indica-

tor light ON).

2) Listen for intake door position change (you should hear sound

change slightly).

NHA333

NHA334

RHA035E

NHA335

DIAGNOSES — Overall System

HA-28

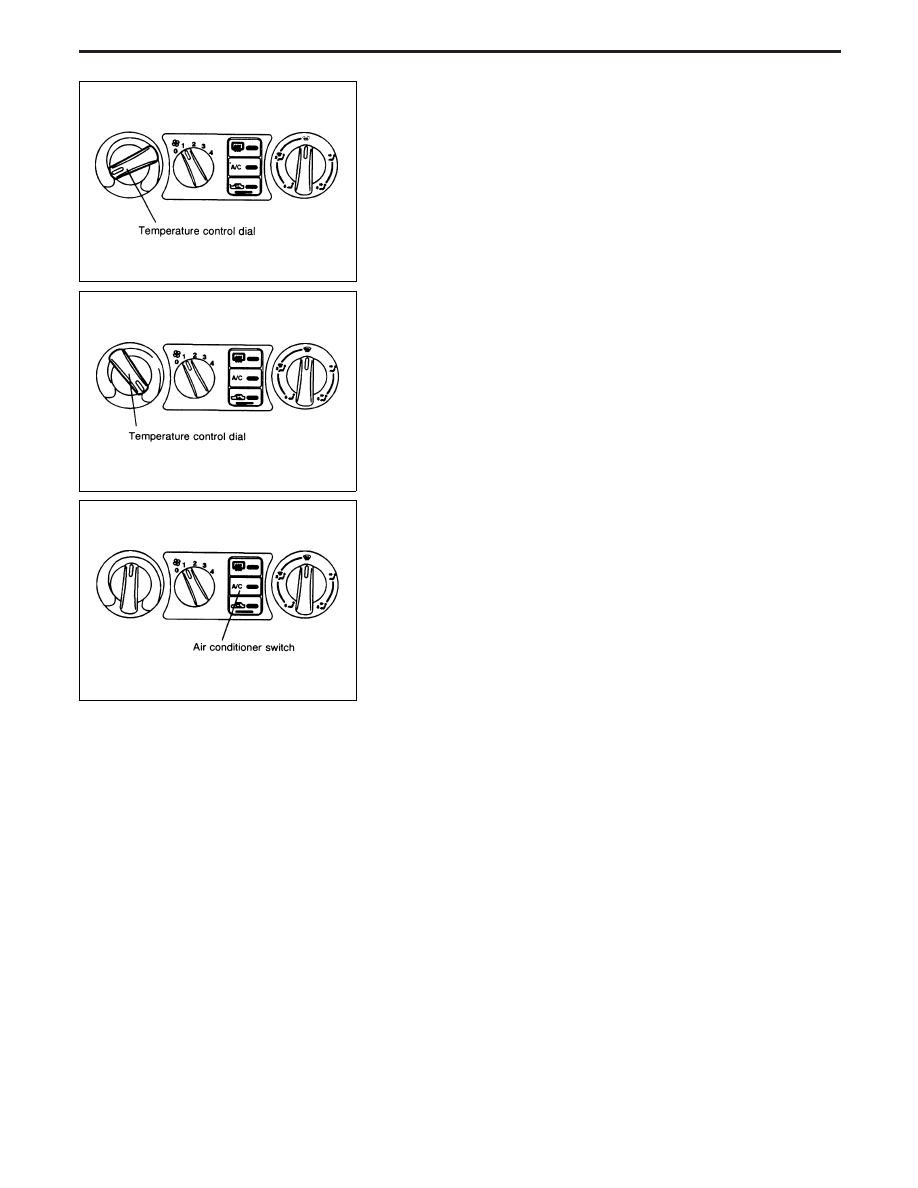

4. Check temperature decrease

1) Turn TEMPERATURE CONTROL DIAL to full cold (counter-

clockwise).

2) Check for cold air at discharge air outlets.

5. Check temperature increase

1) Turn TEMPERATURE CONTROL DIAL to full hot (clockwise).
2) Check for hot air at discharge air outlets.

6. Check A/C switch

Turn FAN CONTROL DIAL to the desired position (1 to 4) and
switch AIR CONDITIONER SWITCH to turn ON air conditioner.
Indicator light will come on when air conditioner is ON.

NHA336

NHA337

NHA338

DIAGNOSES — Overall System

Operation Check (Cont’d)

HA-29

Performance Chart

TEST CONDITION

Testing must be performed as follows:

Vehicle location:

Indoors or in the shade (in a well-ventilated place)

Doors:

Closed

Door window:

Open (Front driver side only)

Hood:

Open

TEMP. control lever position:

Max. COLD

AIR control lever position:

(Ventilation)

INTAKE lever position:

(Recirculation)

FAN lever:

4

Engine speed:

1,500 rpm

Time required before starting testing
after air conditioner starts operating:

More than 10 minutes

TEST READING

Recirculating-to-discharge air temperature table

Inside air (Recirculating air)

at blower assembly inlet

Discharge air temperature at center ventilator

°C (°F)

Relative humidity

%

Air temperature

°C (°F)

40 - 60

25 (77)

9.8 - 11.5 (50 - 53)

30 (86)

13.8 - 15.9 (57 - 61)

35 (95)

17.9 - 20.3 (64 - 69)

60 - 80

25 (77)

11.5 - 13.3 (53 - 56)

30 (86)

15.9 - 18.0 (61 - 64)

35 (95)

20.3 - 22.7 (69 - 73)

Ambient air temperature-to-compressor pressure table

Ambient air

High-pressure (Discharge side)

kPa (bar, kg/cm

2

, psi)

Low-pressure (Suction side)

kPa (bar, kg/cm

2

, psi)

Relative humidity

%

Air temperature

°C (°F)

40 - 80

25 (77)

1,451 - 1,608 (14.51 - 16.08,

14.8 - 16.4, 210 - 233)

157 - 186 (1.57 - 1.86, 1.6 - 1.9,

23 - 27)

30 (86)

1,569 - 1,804 (15.69 - 18.04,

16.0 - 18.4, 228 - 262)

176 - 235 (1.76 - 2.35, 1.8 - 2.4,

26 - 34)

35 (95)

1,834 - 2,138 (18.34 - 21.38,

18.7 - 21.8, 266 - 310)

226 - 304 (2.26 - 3.04, 2.3 - 3.1,

33 - 44)

DIAGNOSES — Overall System

HA-30

Performance Test Diagnoses

INSUFFICIENT COOLING

MHA176B

DIAGNOSES — Overall System

HA-31
