ZD ENGINE RHD MODELS

YHA458

SERVICE PROCEDURES

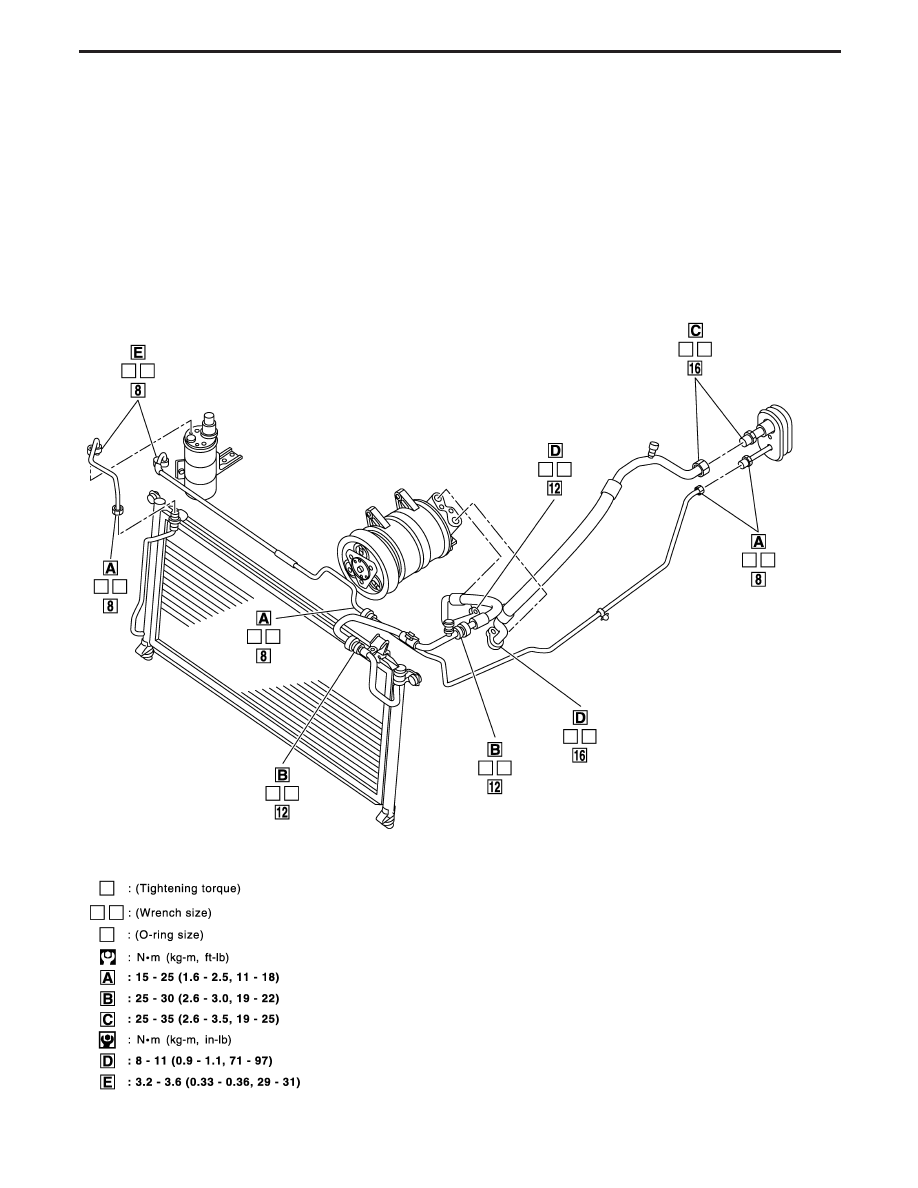

Refrigerant Lines (Cont’d)

HA-20

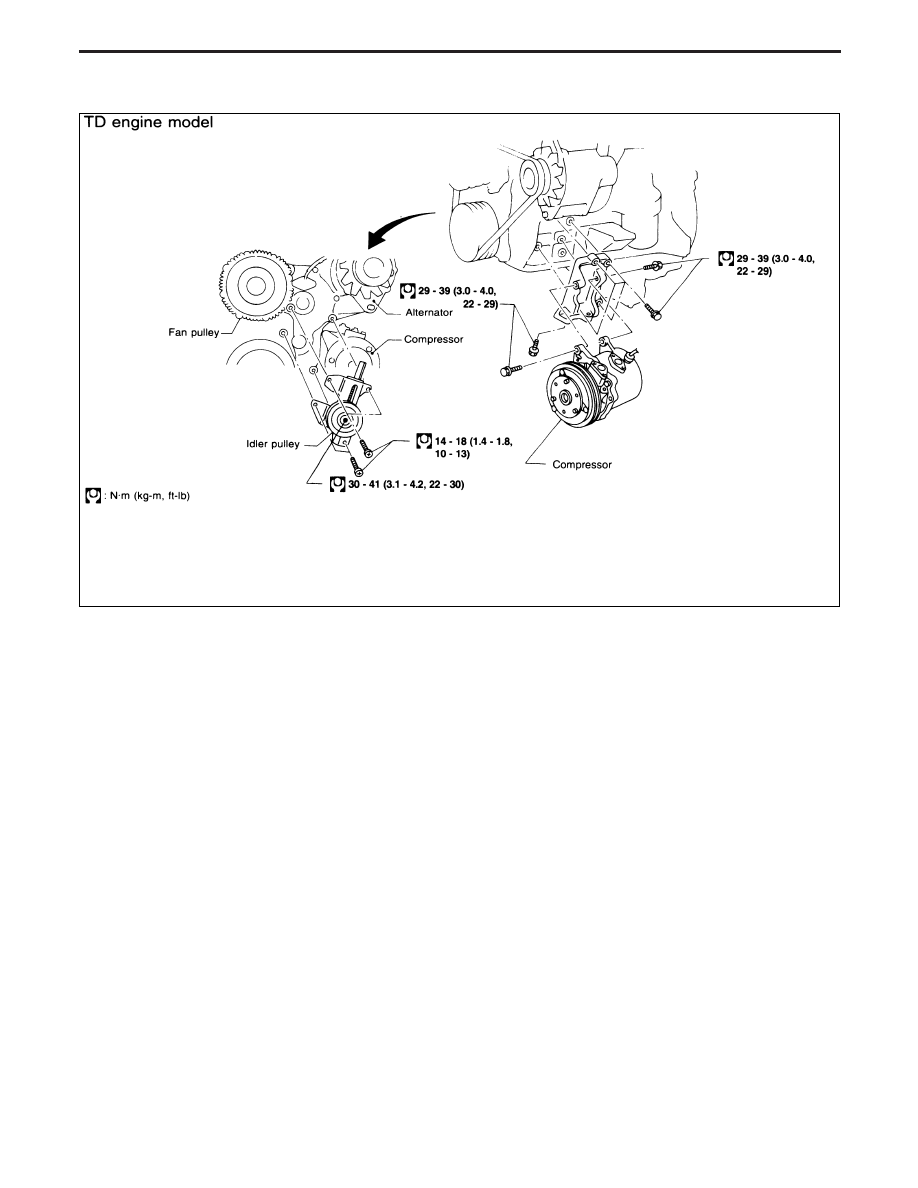

Compressor Mounting

Belt Tension

I

Refer to MA section.

RHA980D

SERVICE PROCEDURES

HA-21

Lubrication Oil

Name: Nissan A/C System Oil Type R
Part number: KLH00-PAGR0

Maintenance of Oil Quantity in Compressor

The oil used to lubricate the compressor circulates through the
system with the refrigerant. Whenever any component of the sys-
tem is replaced or a large amount of gas leakage occurs, add oil
to the compressor to maintain the specified amount.
If oil quantity is not maintained properly, the following malfunctions
may result:

I

Lack of oil: May lead to a seized compressor

I

Excessive oil: Inadequate cooling (thermal exchange impeded)

Checking and Adjusting

Adjust the oil quantity according to the flowchart shown below.

START

Can oil return operation be performed?

I

A/C system works properly.

I

There is no evidence of a large amount
of oil leakage.

No

E

Yes

Perform oil return operation, proceeding as follows:

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

1. Start engine, and set the following conditions:

I

Test condition
Engine speed: Idling to 1,200 rpm
A/C or AUTO switch: ON
Blower speed: Max. position
Temp. control: Optional [Set so that intake air temperature is 25 to

30°C (77 to 86°F).]

2. Perform oil return operating for about 10 minutes.
3. Stop engine.

CAUTION:

If excessive oil leakage is noted, do not perform the oil return operation.

Should the compressor be replaced?

No

Yes

q

A

(Go to next page.)

Is there any part to be replaced?
(Evaporator, condenser, liquid tank or in
case there is evidence of a large amount
of oil leakage.)

No

E

Yes

After replacing any of the following major components of the system, be sure
to add the correct amount of oil to the system.
Amount of oil to be added

*1: If compressor is replaced, addition of oil is included in the flow chart.
*2: If refrigerant leak is small, no addition of oil is needed. “Ratio” in this table

indicates the ratio of added oil to the overall amount of oil needed in the
system.

Carry out the A/C performance test.

F

Part replaced

Oil to be added to system

Remarks

Amount of oil m



(Imp fl oz)

Evaporator

75 (2.6)

—

Condenser

75 (2.6)

—

Liquid tank

5 (0.2)

Add if compressor is

not replaced. *1

In case of refrigerant
leak

30 (1.1)

Large leak

—

Small leak *2

H

H

H

H

H

LUBRICATION OIL — Checking and Adjusting

HA-22

q

A

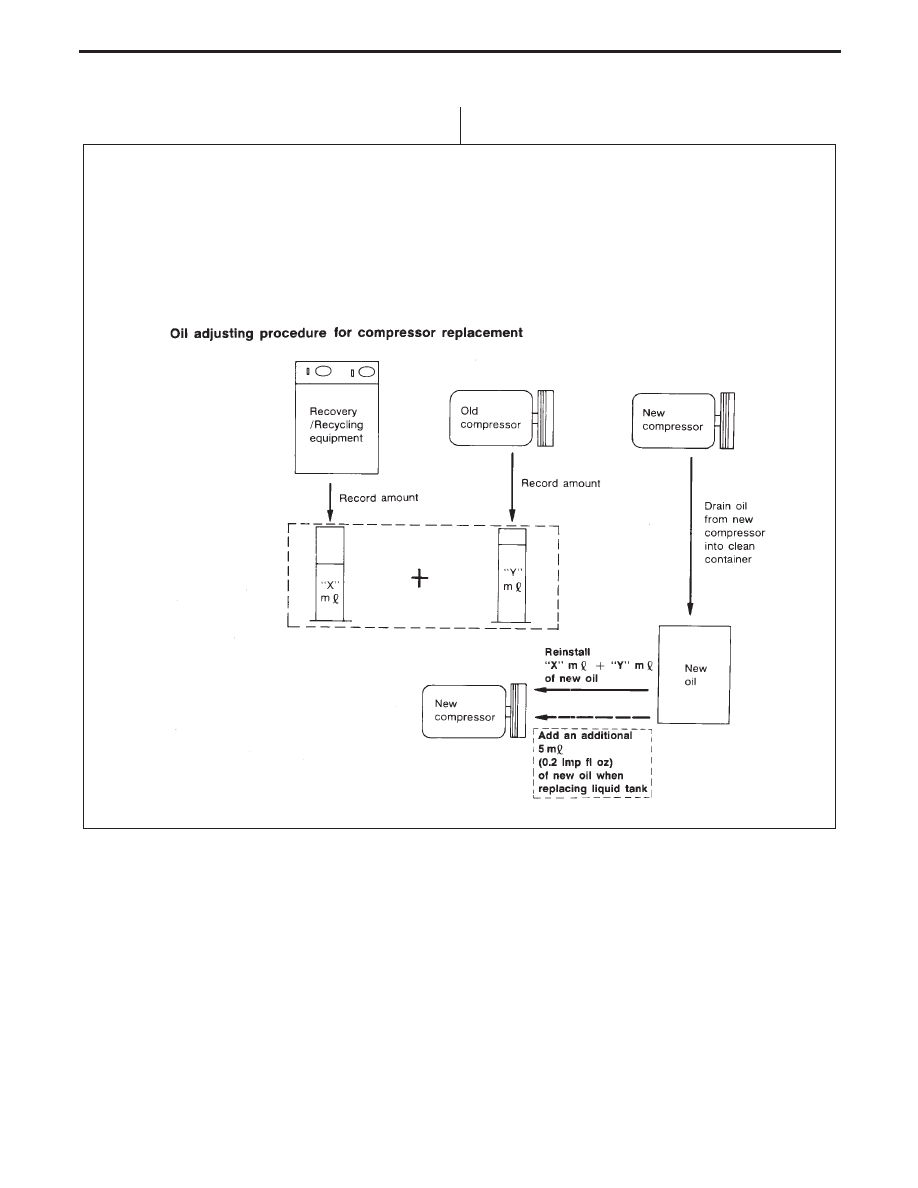

1. Discharge refrigerant into the refrigerant recovery/recycling equipment. Measure oil discharged into the recovery/recycling

equipment.

2. Drain the oil from the “old” (removed) compressor into a graduated container, and record the amount of oil drained.
3. Drain the oil from the “new” compressor into a separate, clean container.
4. Measure an amount of the new oil equivalent to that drained from the “old” compressor, and add this oil to the “new” com-

pressor through the drain plug or suction port opening.

5. Measure an amount of the “new” oil equivalent to that recovered during discharging, and add this oil to the “new” compressor

through the drain plug or suction port opening.

6. If the liquid tank also needs to be replaced, add an additional 5 m



(0.2 Imp fl oz) of oil at this time.

Do not add this 5 m



(0.2 Imp fl oz) of oil if only replacing the compressor.

SHA563D

H

LUBRICATION OIL — Checking and Adjusting

Checking and Adjusting (Cont’d)

HA-23
