PISTON RING

Unit: mm (in)

Standard

Limit

Side clearance

Top

0.05 - 0.07 (0.0020 - 0.0028)

0.5 (0.020)

2nd

0.04 - 0.08 (0.0016 - 0.0031)

0.3 (0.012)

Oil ring

0.02 - 0.06 (0.0008 - 0.0024)

0.15 (0.0059)

End gap

Top

0.30 - 0.45 (0.0118 - 0.0177)

1.5 (0.059)

2nd

0.50 - 0.65 (0.0197 - 0.0256)

1.5 (0.059)

Oil (rail ring)

0.25 - 0.45 (0.0098 - 0.0177)

1.5 (0.059)

PISTON PIN

Unit: mm (in)

Piston pin outer diameter

32.993 - 33.000 (1.2989 - 1.2992)

Interference fit of piston pin to piston

−0.003 to 0.012 (−0.0001 to 0.0005)

Piston pin to connecting rod bushing clearance

Standard

0.025 - 0.045 (0.0010 - 0.0018)

Limit

0.045 (0.0018)

*: Values measured at ambient temperature of 20°C (68°F)

Connecting Rod

Unit: mm (in)

Center distance

154.5 (6.083)

Bend [per 100 (3.94)]

Limit

0.05 (0.0020)

Torsion [per 100 (3.94)]

Limit

0.05 (0.0020)

Connecting rod small end inner diameter

35.087 - 36.000 (1.3814 - 1.4173)

Piston pin bushing inner diameter*

33.025 - 33.038 (1.3002 - 1.3007)

Connecting rod big end inner diameter

59.987 - 60.000 (2.3617 - 2.3622)

Crankshaft journal bearing inner diameter*

70.955 - 70.990 (2.7935 - 2.7949)

Side clearance

Standard

0.10 - 0.22 (0.0039 - 0.0087)

Limit

0.22 (0.0087)

*: After installing in connecting rod

SERVICE DATA AND SPECIFICATIONS (SDS)

ZD

Piston, Piston Ring and Piston Pin (Cont’d)

EM-91

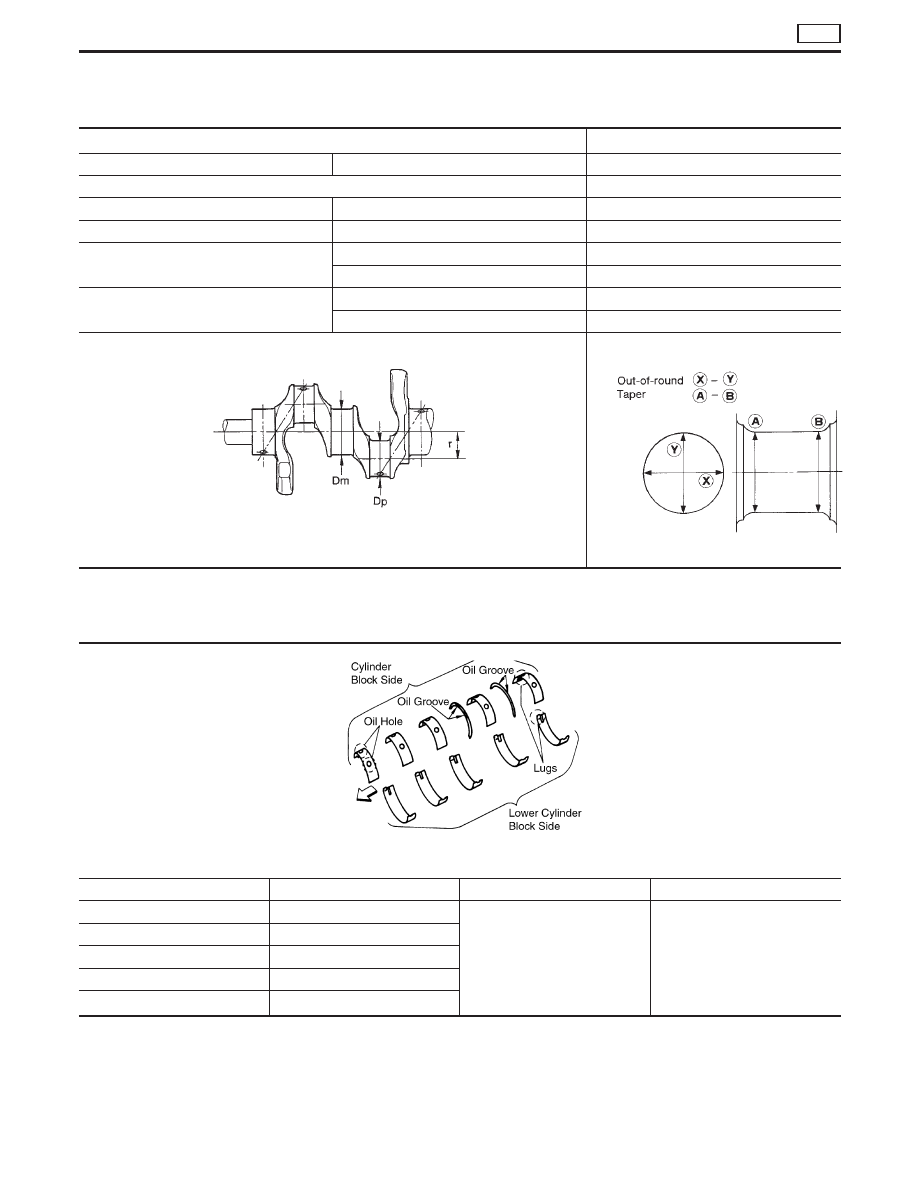

Crankshaft

Unit: mm (in)

Main journal dia. “Dm”

70.907 - 70.920 (2.7916 - 2.7921)

Pin journal dia. “Dp”

Grade No. 0

56.913 - 56.926 (2.2407 - 2.2412)

Center distance “r”

50.95 - 51.05 (2.0059 - 2.0098)

Out-of-round (X − Y)

Standard

Less than 0.01 (0.0004)

Taper (A − B)

Standard

Less than 0.01 (0.0004)

Runout [TIR*]

Standard

Less than 0.01 (0.0004)

Limit

Less than 0.03 (0.0012)

Free end play

Standard

0.055 - 0.140 (0.0022 - 0.0055)

Limit

0.25 (0.0098)

SEM645

EM715

*: Total indicator reading

Available Main Bearing

UNDERSIZE

FEM127

Size

Thickness “T” mm (in)

Width “W” mm (in)

Main journal diameter “Dm”

Standard

2.005 - 2.013 (0.0789 - 0.0793)

25.74 - 26.00 (1.0134 - 1.0236)

Grind so that bearing clearance is
the specified value.

US 025

2.130 - 2.138 (0.0839 - 0.0842)

US 050

2.255 - 2.263 (0.0888 - 0.0891)

US 075

2.380 - 2.388 (0.0937 - 0.0940)

US 100

2.505 - 2.513 (0.0986 - 0.0989)

SERVICE DATA AND SPECIFICATIONS (SDS)

ZD

EM-92

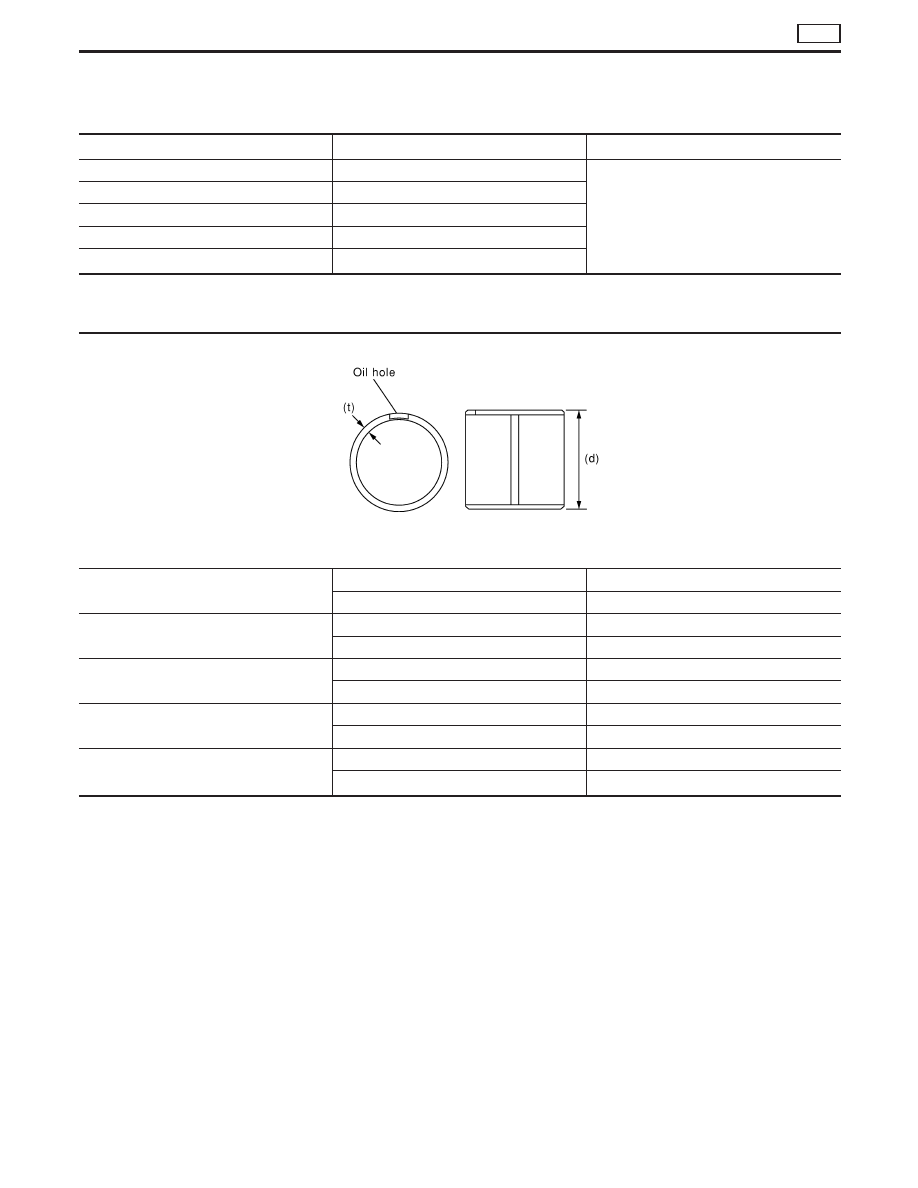

Available Connecting Rod Bearing

CONNECTING ROD BEARING

Grade number

Thickness “T” mm (in)

Width “W” mm (in)

Standard

1.505 - 1.513 (0.0593 - 0.0596)

25.9 - 26.1 (1.020 - 1.028)

US 025

1.630 - 1.638 (0.0642 - 0.0645)

US 050

1.755 - 1.763 (0.0691 - 0.0694)

US 075

1.880 - 1.888 (0.0740 - 0.0743)

US 100

2.005 - 2.013 (0.0789 - 0.0793)

BALANCER SHAFT BUSH

Unit: mm (in)

SEM371G

Balancer shaft bearing journal diameter

Front

50.940 - 51.010 (2.0055 - 2.0083)

Rear

50.740 - 50.810 (1.9976 - 2.0004)

Balancer shaft journal outer diameter

Front

53.980 - 54.010 (2.1252 - 2.1264)

Rear

53.780 - 53.810 (2.1173 - 2.1185)

Balancer shaft journal oil clearance

Standard

0.045 - 0.135 (0.0018 - 0.0053)

Limit

0.180 (0.0071)

Balancer shaft bush outer diameter (d)

Front

54.090 - 54.130 (2.1295 - 2.1311)

Rear

53.890 - 53.930 (2.1216 - 2.1232)

Thickness (t)

Front

0.2 - 0.4 (0.008 - 0.016)

Rear

0.2 - 0.4 (0.008 - 0.016)

SERVICE DATA AND SPECIFICATIONS (SDS)

ZD

EM-93

Miscellaneous Components

Unit: mm (in)

Flywheel runout [TIR]*

Less than 0.15 (0.0059)

Drive plate runout [TIR]*

Less than 0.1 (0.0039)

*: Total indicator reading

BEARING CLEARANCE

Unit: mm (in)

Main bearing clearance

Standard

0.035 - 0.083 (0.0014 - 0.0033)

Connecting rod bearing clearance

Standard

0.035 - 0.077 (0.0014 - 0.0030)

SERVICE DATA AND SPECIFICATIONS (SDS)

ZD

EM-94
