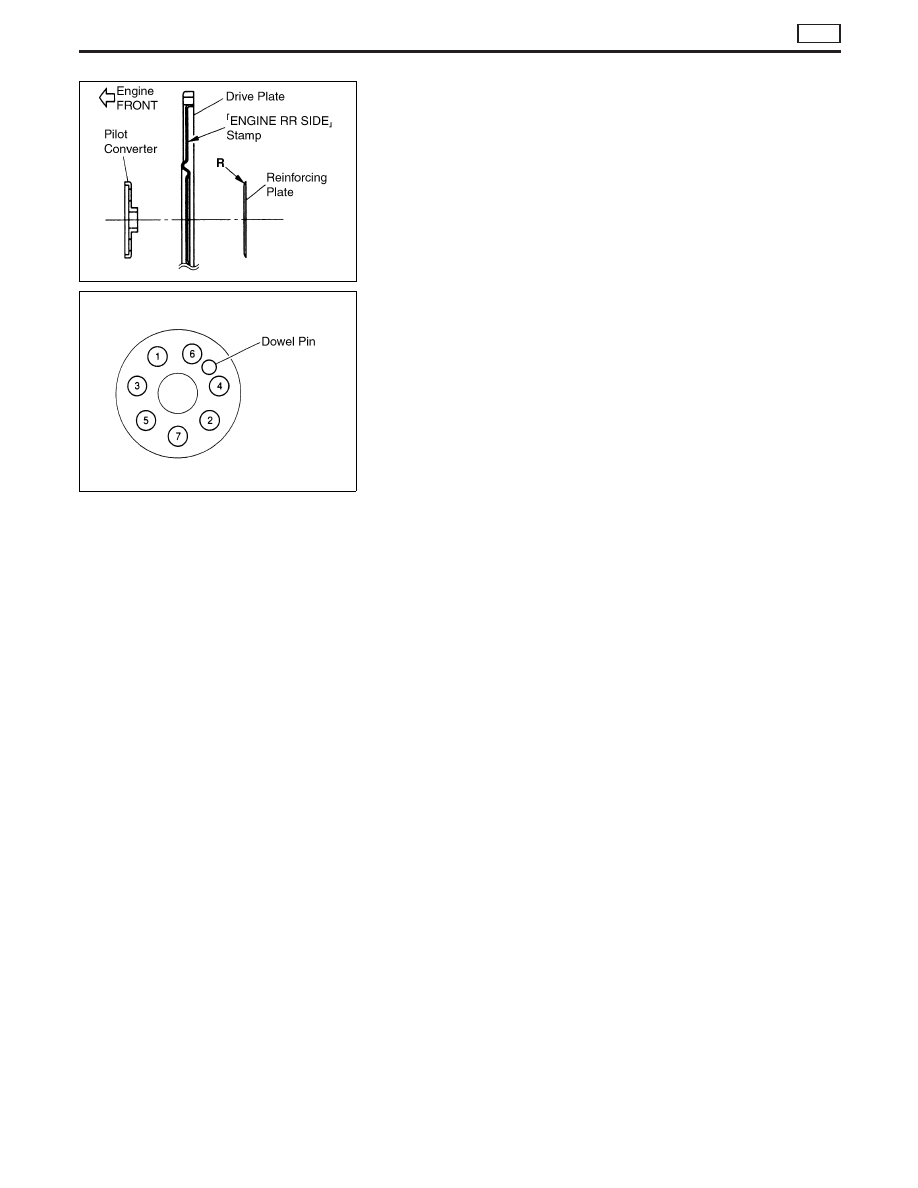

17. Install flywheel (M/T model) or drive plate (A/T model).

I

Install pilot converter, drive plate, and reinforcing plate in direc-
tion shown in the figure.

I

Using the same method as disassembly, secure crankshaft and
tighten mounting bolts.

I

Tighten mounting bolts for flywheel or drive plate in order
shown in the figure.

FEM137

FEM138

CYLINDER BLOCK

ZD

Assembly (Cont’d)

EM-83

General Specifications

Cylinder arrangement

In-line 4

Displacement

cm

3

(cu in)

2,953 (180.19)

Bore and stroke

mm (in)

96 x 102 (3.78 x 4.02)

Valve arrangement

DOHC

Firing order

1-3-4-2

Number of piston rings

Compression

2

Oil

1

Number of main bearings

5

Compression ratio

17.9

Compression Pressure

Unit: kPa (bar, kg/cm

2

, psi)/200 rpm

Compression pressure

Standard

2,942 (29.42, 30.0, 427)

Minimum

2,452 (24.52, 25.0, 356)

Differential limit between cylinders

294 (2.94, 3.0, 43)

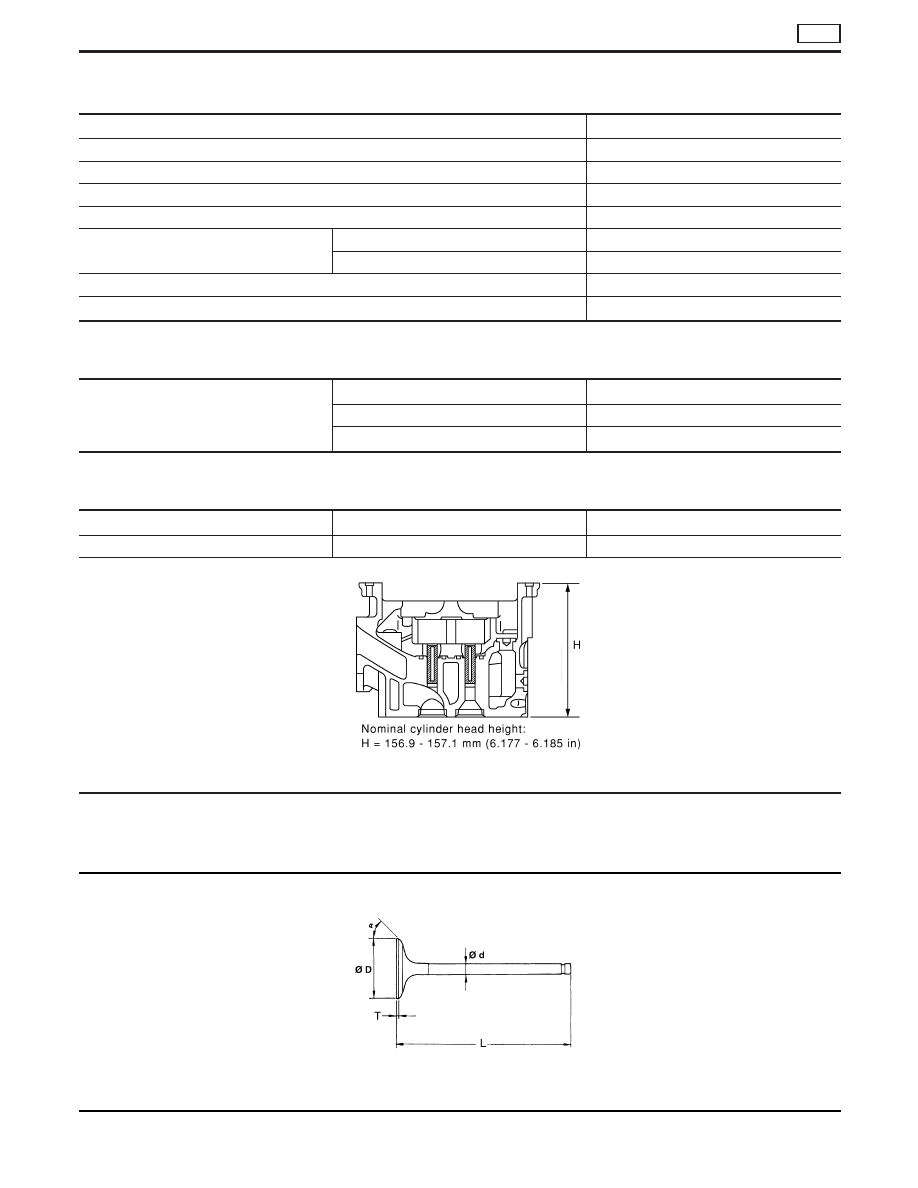

Cylinder Head

Unit: mm (in)

Standard

Limit

Head surface distortion

Less than 0.05 (0.0020)

0.2 (0.008)

SEM368G

Valve

VALVE

Unit: mm (in)

FEM067

SERVICE DATA AND SPECIFICATIONS (SDS)

ZD

EM-84

Valve head diameter “D”

Intake

31.9 - 32.1 (1.256 - 1.264)

Exhaust

29.9 - 30.1 (1.177 - 1.185)

Valve length “L”

Intake

113.5 (4.4685)

Exhaust

113.5 (4.4685)

Valve stem diameter “d”

Intake

6.962 - 6.977 (0.2741 - 0.2747)

Exhaust

6.945 - 6.960 (0.2734 - 0.2740)

Valve seat angle “

α

”

Intake

45°00

′

- 45°30

′

Exhaust

Valve margin “T”

Intake

1.5 (0.059)

Exhaust

1.5 (0.059)

Valve stem end surface grinding limit

Less than 0.2 (0.008)

VALVE CLEARANCE

Unit: mm (in)

Cold

Intake

0.30 - 0.40 (0.0118 - 0.0157)

Exhaust

0.30 - 0.40 (0.0118 - 0.0157)

*: Approximately 80°C (176°F)

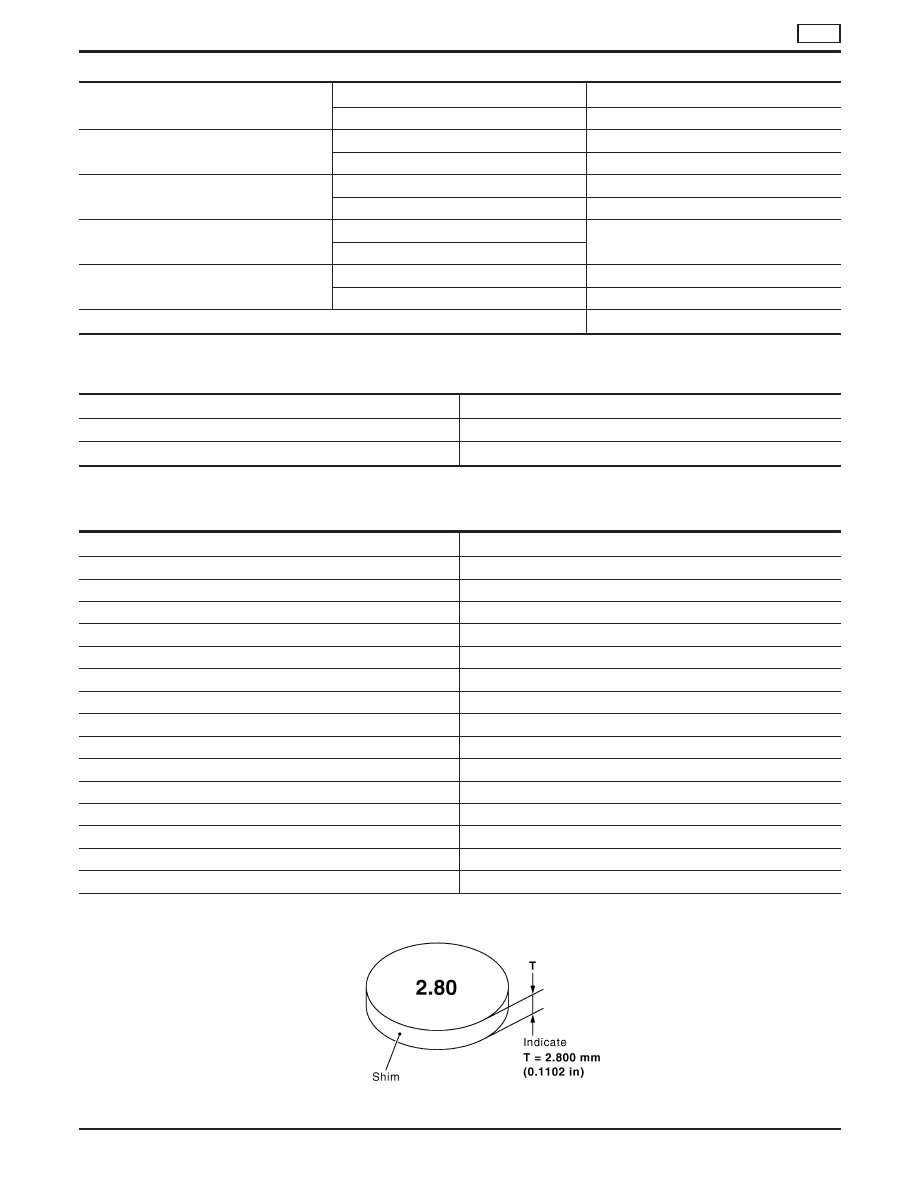

AVAILABLE SHIMS

Thickness mm (in)

Identification mark

2.35 (0.0925)

2.35

2.40 (0.0945)

2.40

2.45 (0.0965)

2.45

2.50 (0.0984)

2.50

2.55 (0.1004)

2.55

2.60 (0.1024)

2.60

2.65 (0.1043)

2.65

2.70 (0.1063)

2.70

2.75 (0.1083)

2.75

2.80 (0.1102)

2.80

2.85 (0.1122)

2.85

2.90 (0.1142)

2.90

2.95 (0.1161)

2.95

3.00 (0.1181)

3.00

3.05 (0.1201)

3.05

SEM252G

SERVICE DATA AND SPECIFICATIONS (SDS)

ZD

Valve (Cont’d)

EM-85

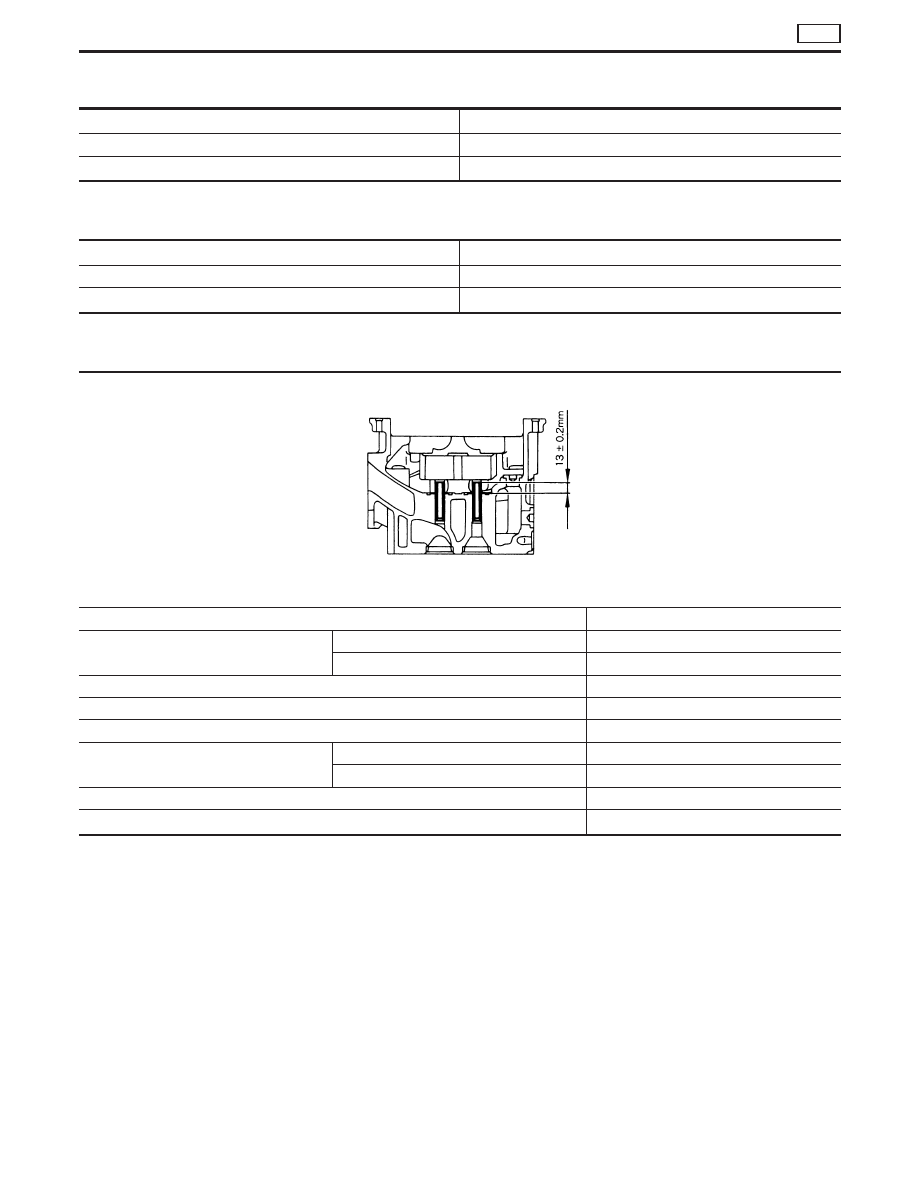

VALVE SPRING

Free height

mm (in)

55.43 (2.1823)

Pressure

N (kg, lb) at height mm (in)

354 (36.1, 79.6) at 32.3 (1.2717)

Out-of-square

mm (in)

2.4 (0.094)

VALVE LIFTER

Unit: mm (in)

Valve lifter outer diameter

34.450 - 34.465 (1.3563 - 1.3569)

Lifter guide inner diameter

34.495 - 34.515 (1.3581 - 1.3589)

Clearance between lifter and lifter guide

0.030 - 0.065 (0.0012 - 0.0026)

VALVE GUIDE

Unit: mm (in)

FEM071

Standard

Valve guide

Outer diameter

11.023 - 11.034 (0.4340 - 0.4344)

Inner diameter (Finished size)

7.000 - 7.015 (0.2756 - 0.2762)

Cylinder head valve guide hole diameter

10.975 - 10.996 (0.4321 - 0.4329)

Interference fit of valve guide

0.027 - 0.059 (0.0011 - 0.0023)

Standard

Stem to guide clearance

Intake

0.023 - 0.053 (0.0009 - 0.0021)

Exhaust

0.040 - 0.070 (0.0016 - 0.0028)

Valve deflection limit

0.2 (0.0079)

Projection length

12.8 - 13.2 (0.5309 - 0.5197)

SERVICE DATA AND SPECIFICATIONS (SDS)

ZD

Valve (Cont’d)

EM-86
