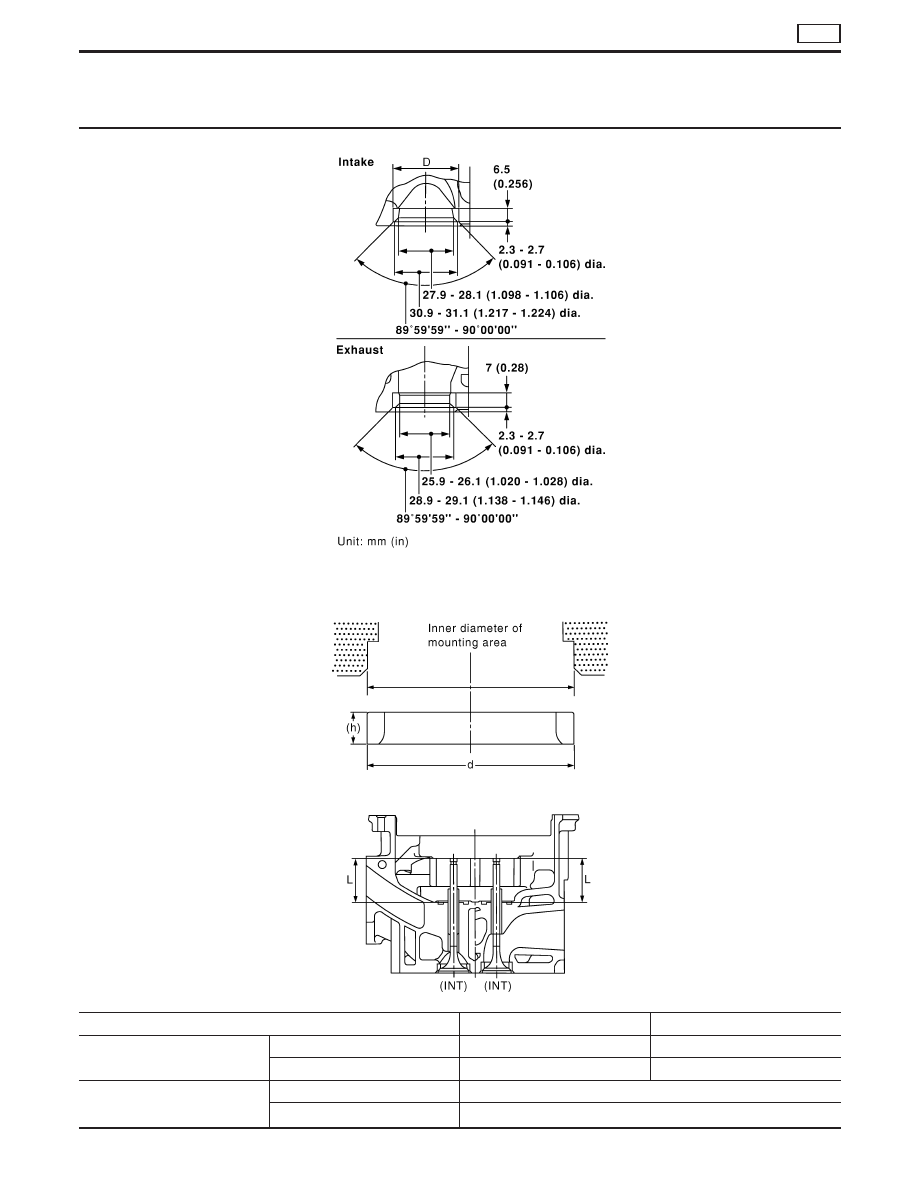

Valve Seat

Unit: mm (in)

SEM374G

SEM373G

SEM375G

Standard

Service

Cylinder head seat recess diameter
(D)

Intake

33.000 - 33.015 (1.2992 - 1.2998)

33.500 - 33.515 (1.3189 - 1.3195)

Exhaust

31.495 - 31.510 (1.2400 - 1.2405)

31.995 - 32.010 (1.2596 - 1.2602)

Valve seat interference fit

Intake

0.050 - 0.078 (0.0020 - 0.0031)

Exhaust

0.040 - 0.066 (0.0016 - 0.0026)

SERVICE DATA AND SPECIFICATIONS (SDS)

ZD

EM-87

Valve seat outer diameter (d)

Intake

33.065 - 33.078 (1.3018 - 1.3023)

33.565 - 33.578 (1.3215 - 1.3220)

Exhaust

31.550 - 31.561 (1.2421 - 1.2426)

32.050 - 32.061 (1.2618 - 1.2622)

Height (h)

Intake

6.75 - 6.85 (0.2657 - 0.2697)

6.75 - 6.85 (0.2657 - 0.2697)

Exhaust

7.35 - 7.45 (0.2894 - 0.2933)

7.35 - 7.45 (0.2894 - 0.2933)

Depth (L)

Intake

43.65 - 44.35 (1.7185 - 1.7461)

Exhaust

43.65 - 44.35 (1.7185 - 1.7461)

SERVICE DATA AND SPECIFICATIONS (SDS)

ZD

Valve Seat (Cont’d)

EM-88

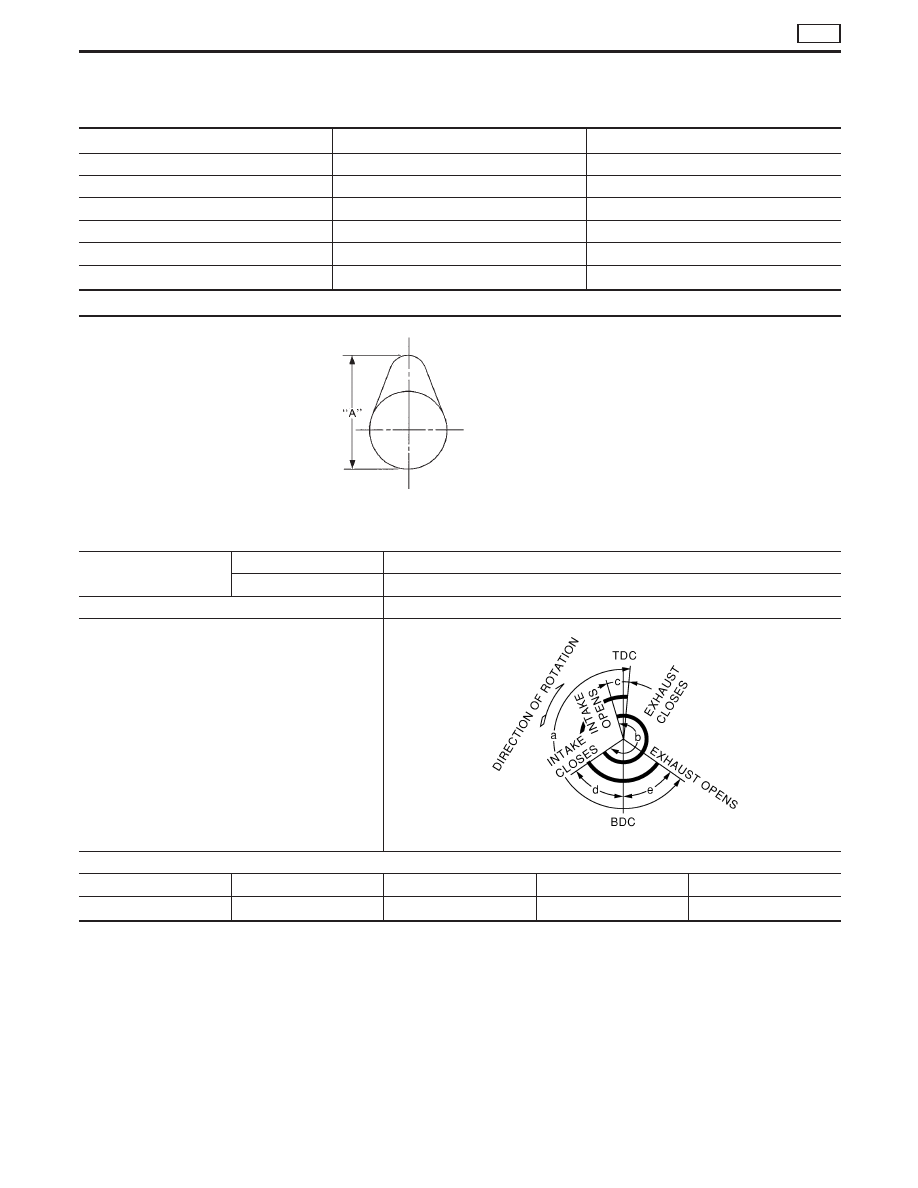

Camshaft and Camshaft Bearing

Unit: mm (in)

Standard

Limit

Camshaft journal to bearing clearance

0.045 - 0.090 (0.0018 - 0.0035)

0.09 (0.0035)

Inner diameter of camshaft bearing

30.000 - 30.021 (1.1811 - 1.1819)

—

Outer diameter of camshaft journal

29.931 - 29.955 (1.1784 - 1.1793)

—

Camshaft runout [TIR*]

—

0.02 (0.0008)

Camshaft sprocket runout [TIR*]

Less than 0.15 (0.0059)

—

Camshaft end play

0.065 - 0.169 (0.0026 - 0.0067)

0.2 (0.008)

*: Total indicator reading

EM671

Cam height “A”

Intake

40.468 - 40.508 (1.5932 - 1.5948)

Exhaust

40.830 - 40.870 (1.6075 - 1.6091)

Wear limit of cam height

0.15 (0.0059)

Valve timing

SEM372G

Unit: degree

a

b

c

d

e

234

220

10

34

50

SERVICE DATA AND SPECIFICATIONS (SDS)

ZD

EM-89

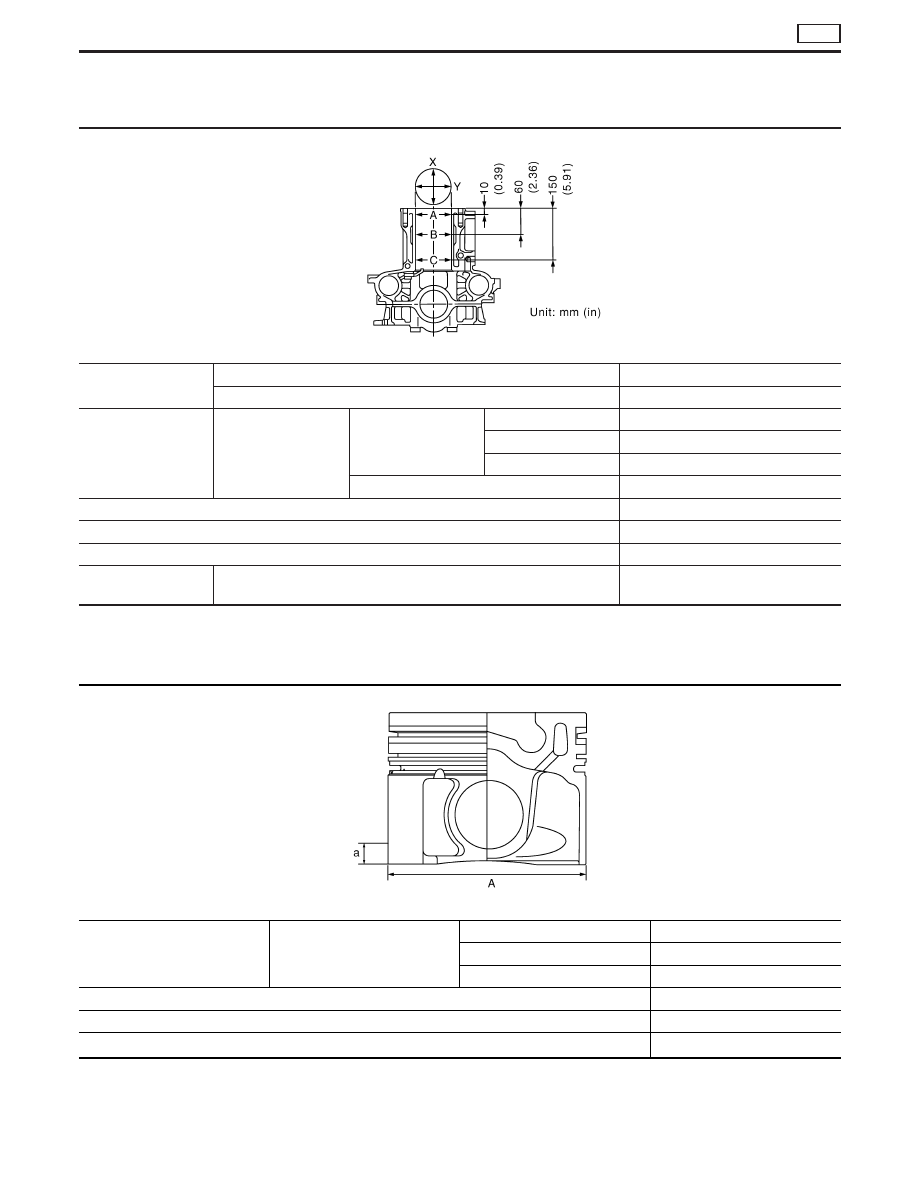

Cylinder Block

Unit: mm (in)

SEM370G

Surface flatness

Standard

Less than 0.03 (0.0012)

Limit

0.10 (0.0039)

Cylinder bore

Inner diameter

Standard

Grade No. 1

96.000 - 96.010 (3.7795 - 3.7799)

Grade No. 2

96.010 - 96.020 (3.7799 - 3.7803)

Grade No. 3

96.020 - 96.030 (3.7803 - 3.7807)

Wear limit

0.20 (0.0079)

Out-of-round (X − Y)

Less than 0.02 (0.0008)

Taper (A − B − C)

Less than 0.02 (0.0008)

Main journal inner diameter (Without bearing)

74.981 - 75.000 (2.9520 - 2.9528)

Difference in inner diam-
eter between cylinders

Limit

Less than 0.05 (0.0020)

Piston, Piston Ring and Piston Pin

AVAILABLE PISTON

Unit: mm (in)

SEM369G

Piston skirt diameter “A”

Standard

Grade No. 1

95.950 - 95.960 (3.7776 - 3.7779)

Grade No. 2

95.960 - 95.970 (3.7779 - 3.7783)

Grade No. 3

95.970 - 95.980 (3.7783 - 3.7787)

“a” dimension

10 (0.39)

Piston pin hole diameter

32.997 - 33.005 (1.2991 - 1.2994)

Piston clearance to cylinder block

0.040 - 0.060 (0.0016 - 0.0024)

SERVICE DATA AND SPECIFICATIONS (SDS)

ZD

EM-90
