Unit: mm (in)

Standard

Limit

Intake

0.023 - 0.053

(0.0009 - 0.0021)

0.18 (0.0071)

Exhaust

0.040 - 0.070

(0.0016 - 0.0028)

0.10 (0.0039)

I

If the measured value exceeds the limit, replace valve guide.

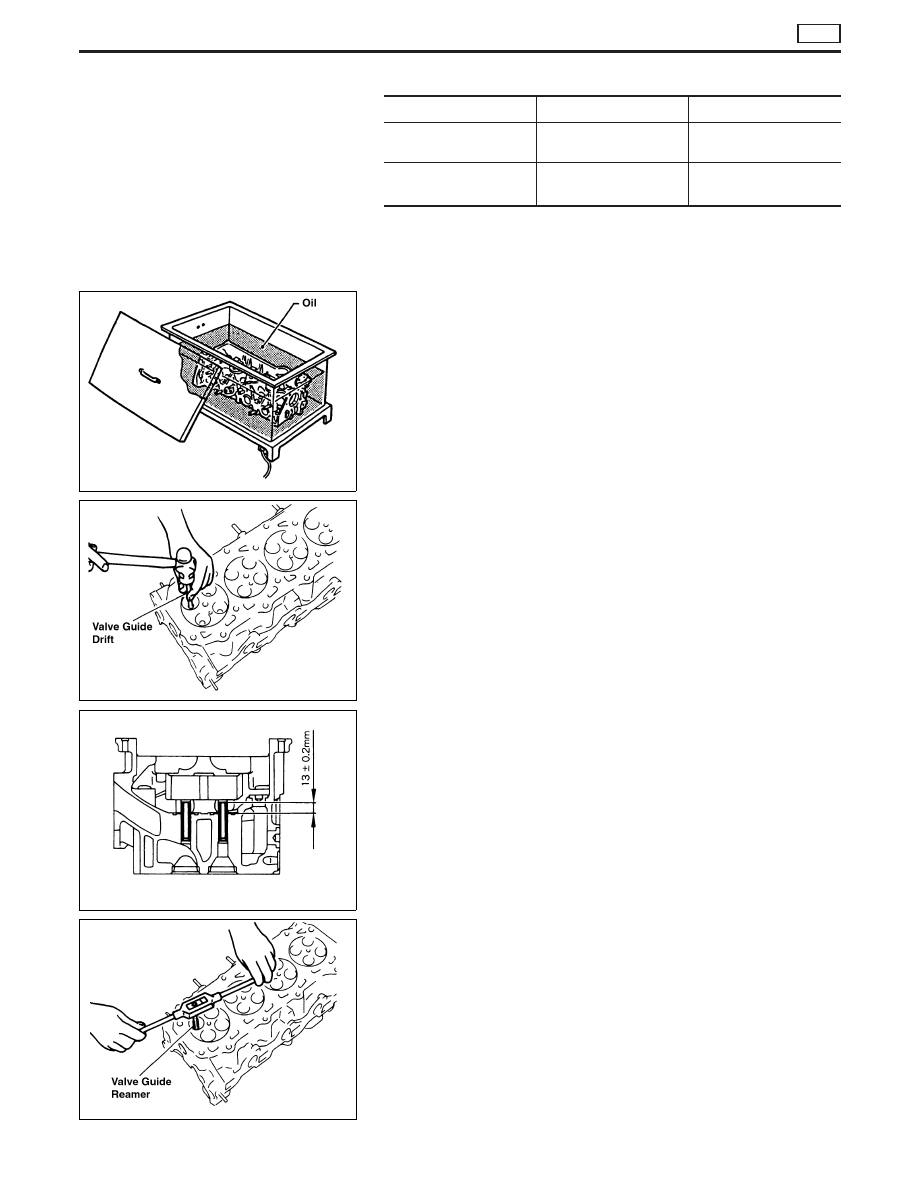

VALVE GUIDE REPLACEMENT

I

There is no setup for oversized valve guide.

1. Heat cylinder head to 110 to 130°C (230 to 266°F) in oil bath.

2. Using valve guide drift (multi-purpose tool: for 7.0 mm dia.), tap

valve guides out from the combustion chamber side.

3. Heat cylinder head to 110 to 130°C (230 to 266°F) in oil bath.
4. Using valve guide drift (multi-purpose tool: for 7.0 mm dia.),

press fit valve guides from camshaft side, referring to the
dimension shown in the figure.

5. Using valve guide reamer (multi-purpose tool), perform ream-

ing to the press-fitted valve guides.

Reaming specifications:

Intake/Exhaust

7.000 - 7.015 mm (0.2756 - 0.2762 in)

FEM069

FEM070

FEM071

FEM072

CYLINDER HEAD

ZD

Inspection (Cont’d)

EM-59

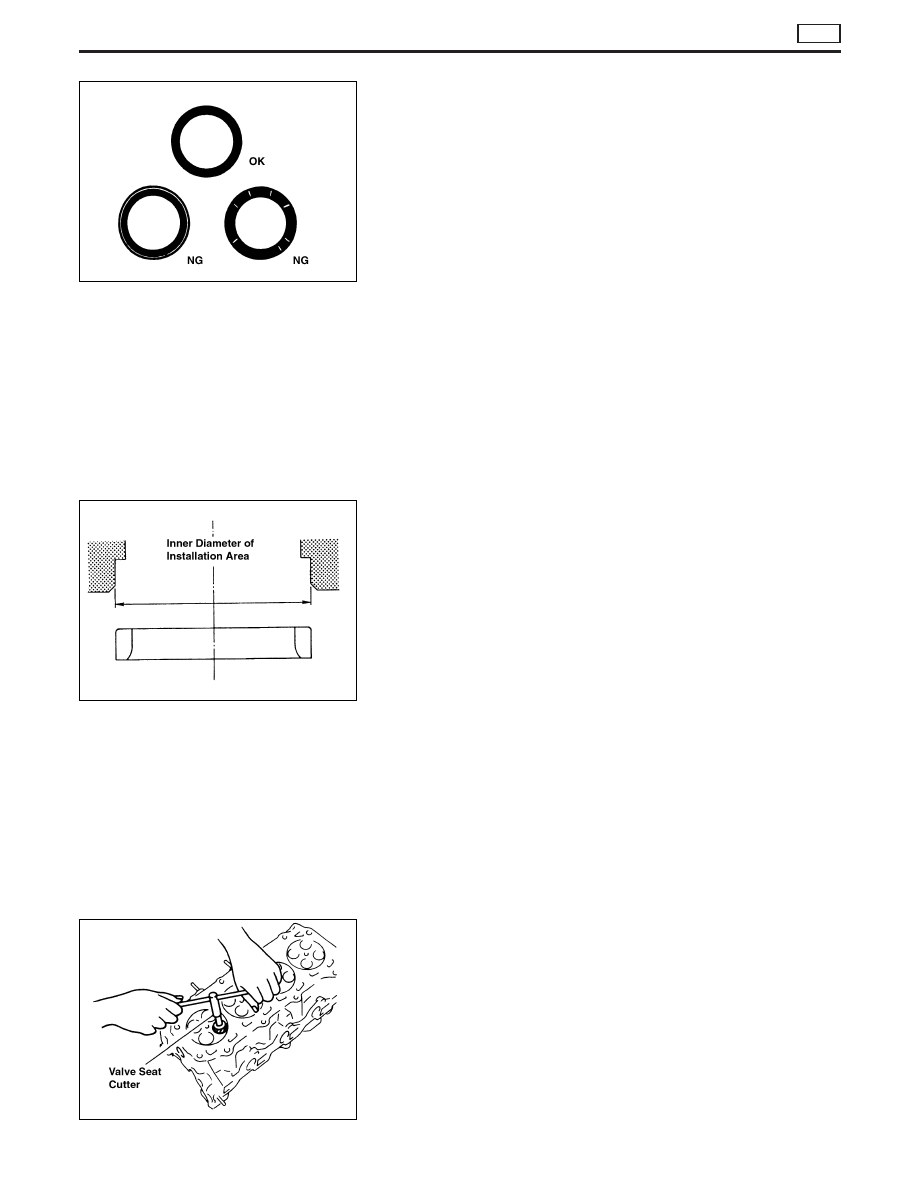

VALVE SEAT CONTACT

Check valve for any evidence of pitting at valve contact surface,
and reseat or replace if worn out excessively.

I

When repairing valve seats, check valve and valve guide
for wear beforehand. If worn, replace them. Then correct
valve seat.

I

The cutting should be done with both hands for uniform
cutting.

VALVE SEAT REPLACEMENT

I

When removing valve seat, replace it with oversized [0.5 mm
(0.0020 in)] valve seat.

1. Cut valve seat to make it thin, and pull it out.

2. Machine cylinder head inner diameter at valve seat installation

position.

Machining dimension:

Intake

33.500 - 33.515 mm (1.3189 - 1.3195 in) dia.

Exhaust

31.995 - 32.010 mm (1.2596 - 1.2602 in) dia.

3. Heat cylinder head to approximately 110 to 130°C (230 to

266°F) in oil bath.

4. After cooling valve seats sufficiently with dry ice, press fit it to

cylinder head.

CAUTION:

Do not touch the cooled valve seats directly by hand.

5. Using valve seat cutter (multi-purpose tool), finish processing

referring to the dimensions shown in the figure.

CAUTION:

When using valve seat cutter, grasp cutter handle with both
hands, press cutter onto contacting face all around, and cut
thoroughly. If cutter is pressed unevenly or repeatedly, the
valve seat surface may be damaged.
6. Using compound, perform valve fitting.
7. Check again to make sure that contacting status is satisfactory.

FEM073

FEM074

FEM075

CYLINDER HEAD

ZD

Inspection (Cont’d)

EM-60

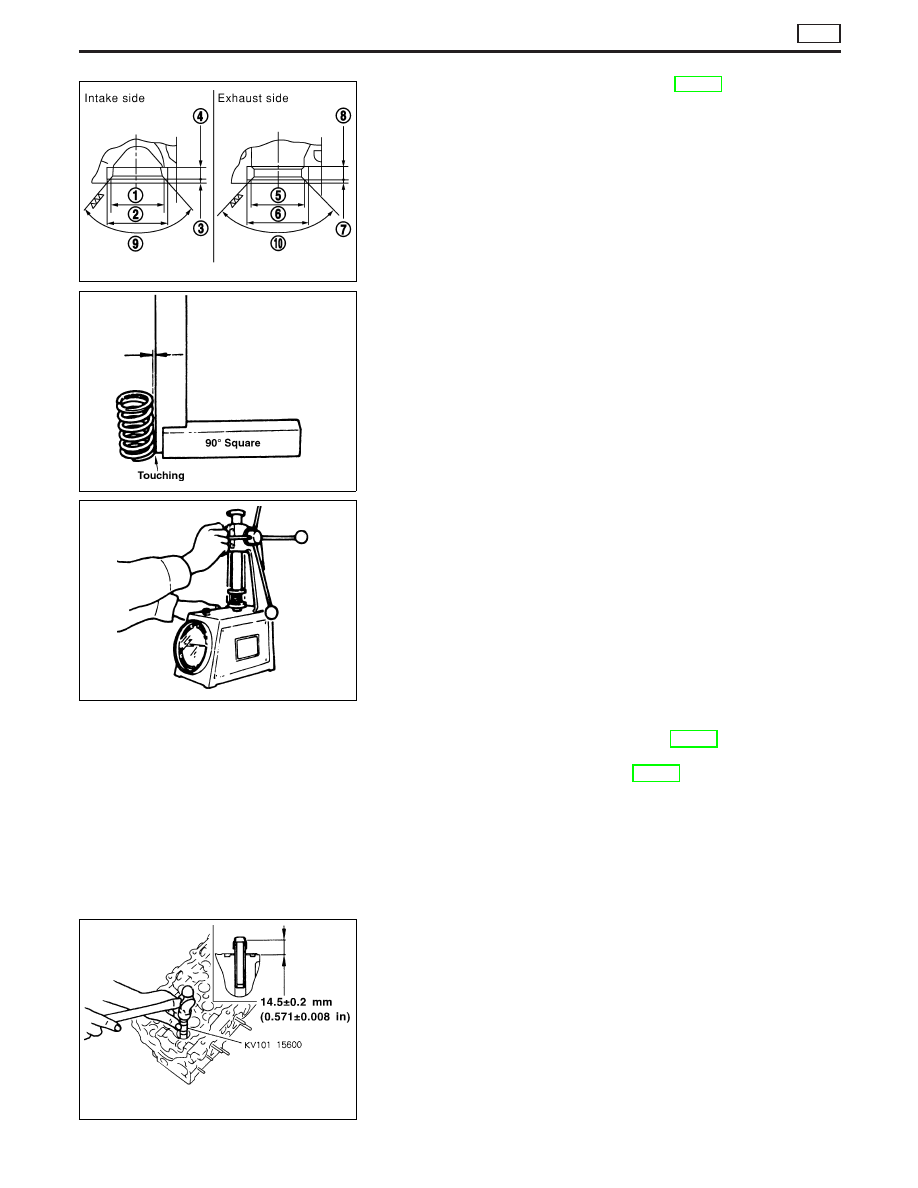

For details of values (

q

1

to

q

10

), refer to EM-87, “Valve Seat” in

“SERVICE DATA AND SPECIFICATIONS (SDS)”.

VALVE SPRING RIGHT ANGLE

Position a straightedge to valve spring, turn the spring, and mea-
sure the maximum clearance value between top surface of spring
and the straightedge

Limit: 2.4 mm (0.0945 in)

VALVE SPRING FREE LENGTH AND COMPRESSIVE
LOAD

Using valve spring tester, check the following.

Free length: 55.43 mm (2.1823 in)
Installation height: 40.8 mm (1.6063 in)
Installation load: 180 - 206 N (18.4 - 21.0 kg, 40.6 -
46.3 lb)
Height at valve open: 32.3 mm (1.2717 in)
Load at valve open: 336 - 372 N (34.3 - 37.9 kg, 75.6 -
83.6 lb)

Assembly

1. Install valve guides, referring to EM-60, “VALVE SEAT

REPLACEMENT”.

2. Install valve seats, referring to EM-60, “VALVE SEAT CON-

TACT”.

3. Using valve oil seal drift (SST), install valve oil seals referring

to the dimension shown in the figure.

I

The figure shows the dimension before valve spring seats are
installed.

4. Install valve spring seats.
5. Install valves.

I

Install the valves with bigger openings to intake valve side.

I

Note that valve layout here is different from that of conventional
the engine.

YEM035

FEM077

FEM078

FEM079

CYLINDER HEAD

ZD

Inspection (Cont’d)

EM-61

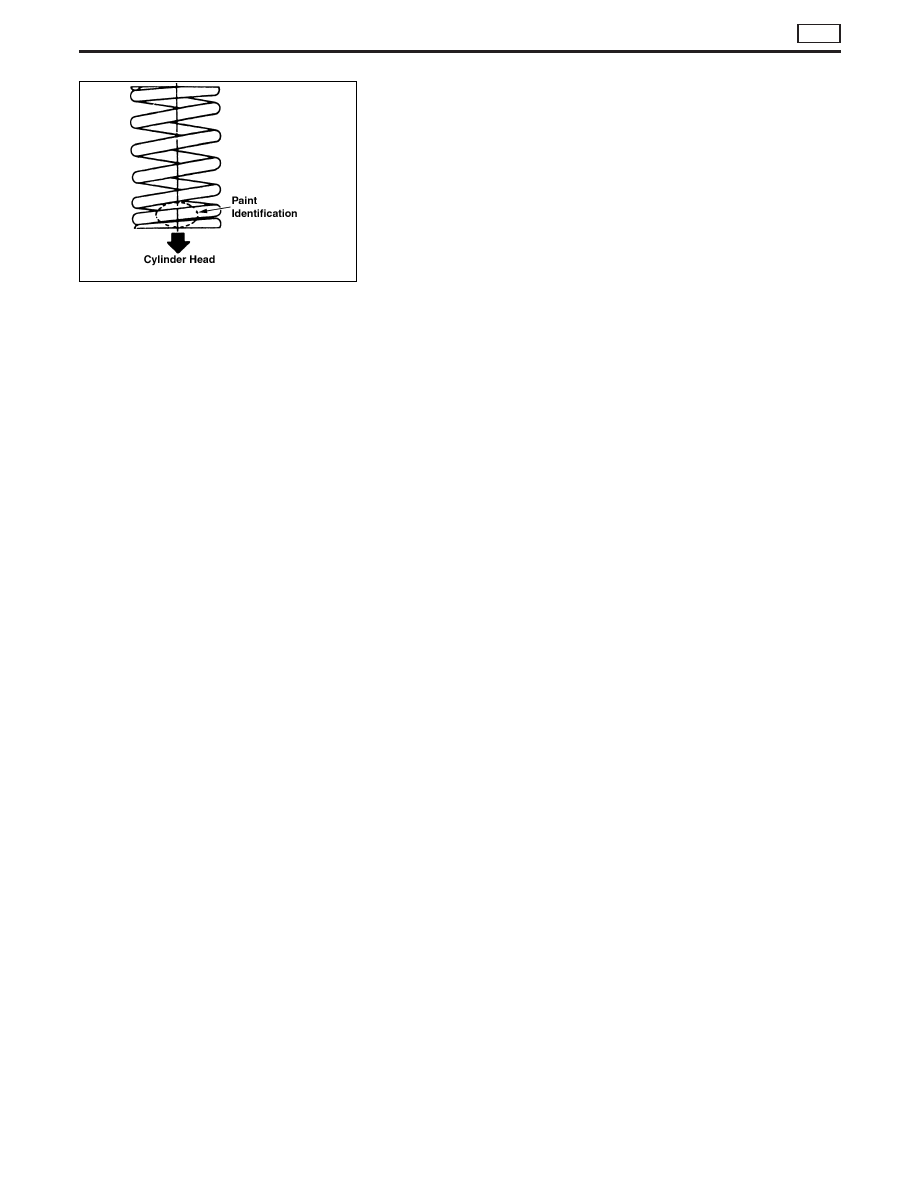

6. Install valve spring.

I

When installing valve spring, make sure that a smaller pitch
side (identification paint-applied side) faces the cylinder head.

Identification color: pink

7. Install valve spring retainers.
8. Using valve spring compressor (SST), compress valve springs.

Using magnetic hand, install valve collets.

I

After installing valve collets, tap the stem end using a plastic
hammer, and check the installation status.

9. Install valve lifters and adjusting shims to the same positions as

before.

FEM080

CYLINDER HEAD

ZD

Assembly (Cont’d)

EM-62
