Removal and Installation

CAUTION:

To avoid damaging intercooler core when flushing intercooler
with high pressure water, apply water straight to the core face.

YEM037

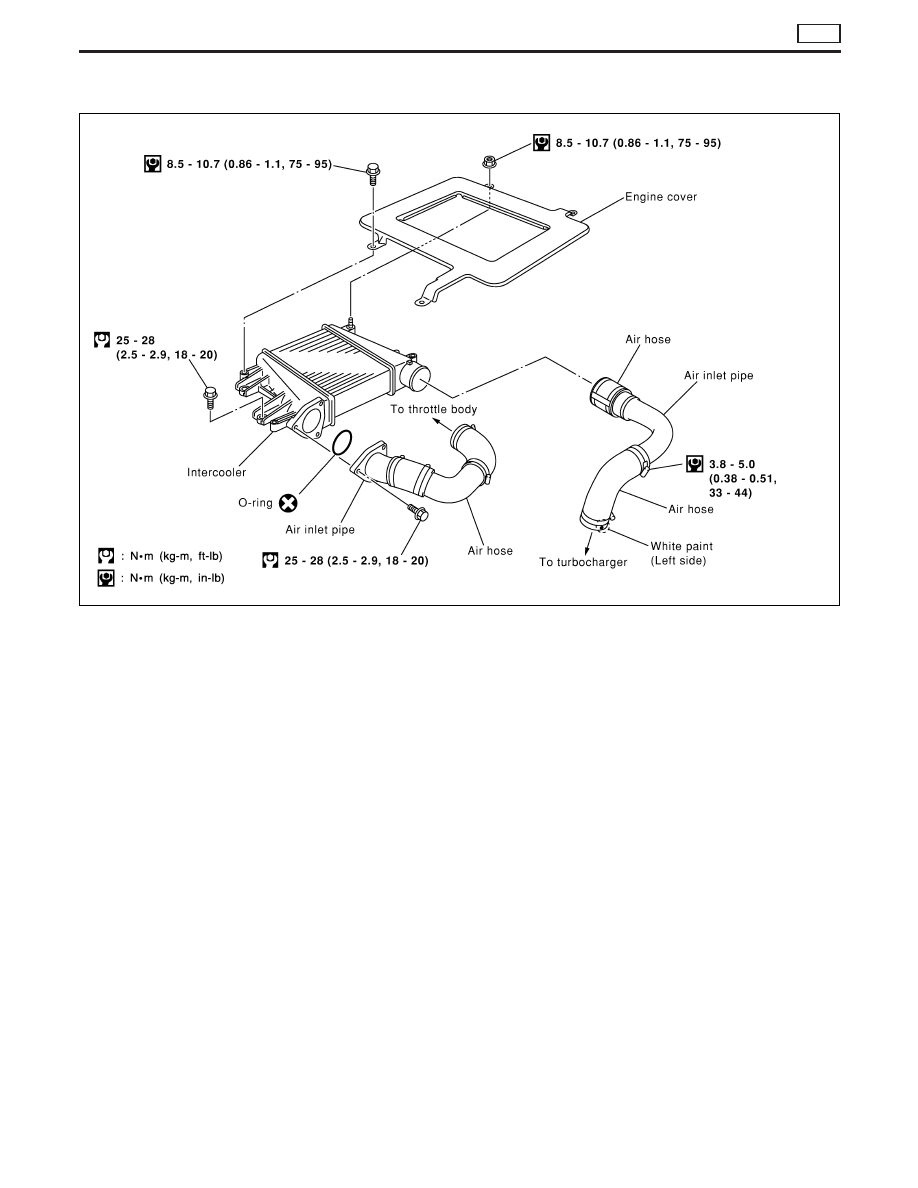

INTERCOOLER

ZD

EM-11

Removal and Installation

YEM041

INTAKE MANIFOLD

ZD

EM-12

REMOVAL

1. Remove the following parts.

I

Drain engine coolant. Refer to MA section, “Changing Engine
Coolant”.

I

Remove engine cover. Refer to the figure at left.

I

Remove intercooler.

I

Remove air hose (on throttle body side).

I

Remove injection tube.

I

Remove or relocate wires/harnesses and tubes/pipes.

2. Remove intake manifold in the reverse order of that shown in

the figure.

Inspection

Clean surface of intake manifold.
Use a reliable straightedge and feeler gauge to check the flatness
of intake manifold surface.

Intake manifold surface flatness:

Limit 0.2 mm (0.008 in)

INSTALLATION

1. Tighten intake manifold in the numerical order shown in the

figure.

: 25 - 28 N

⋅

m (2.5 - 2.9 kg-m, 18 - 20 ft-lb)

2. Install in the reverse order of removal.

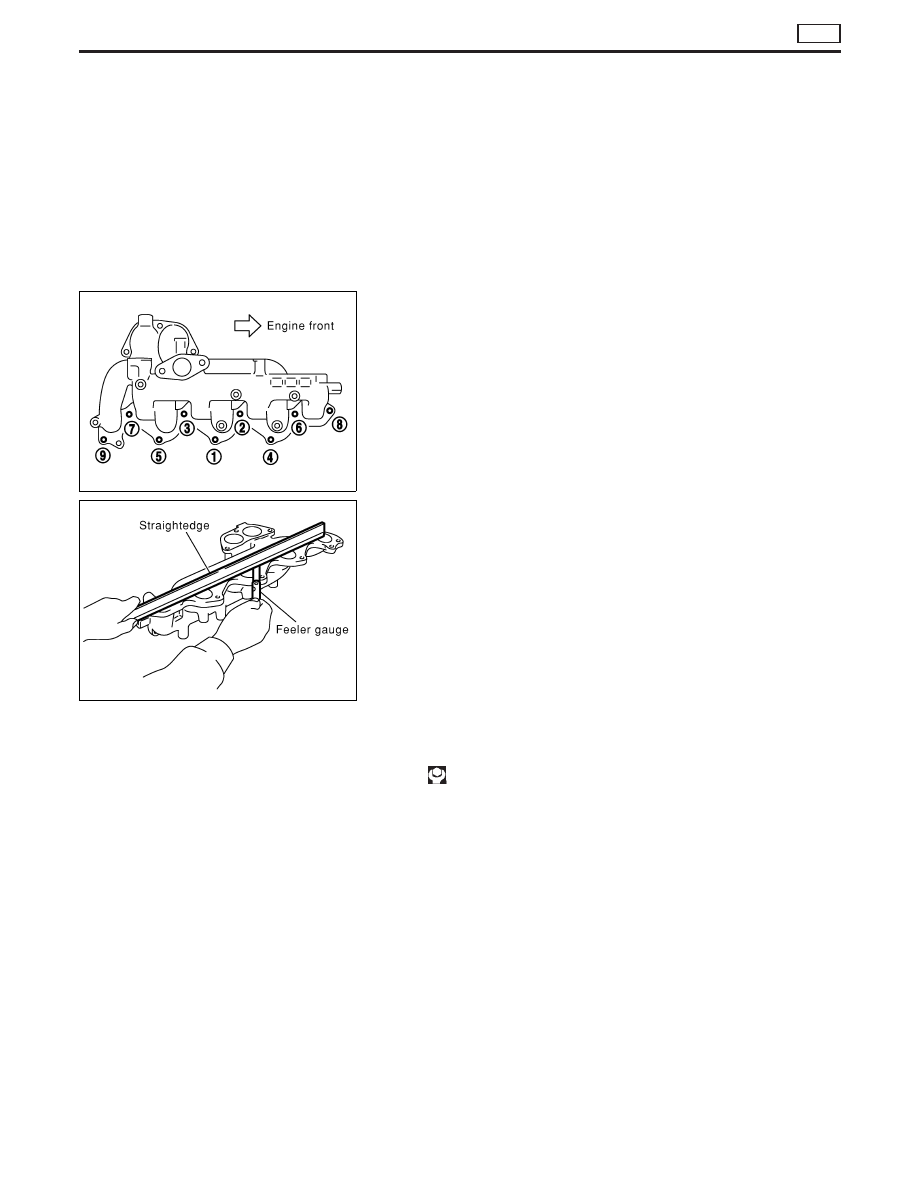

SEM293G

SEM294G

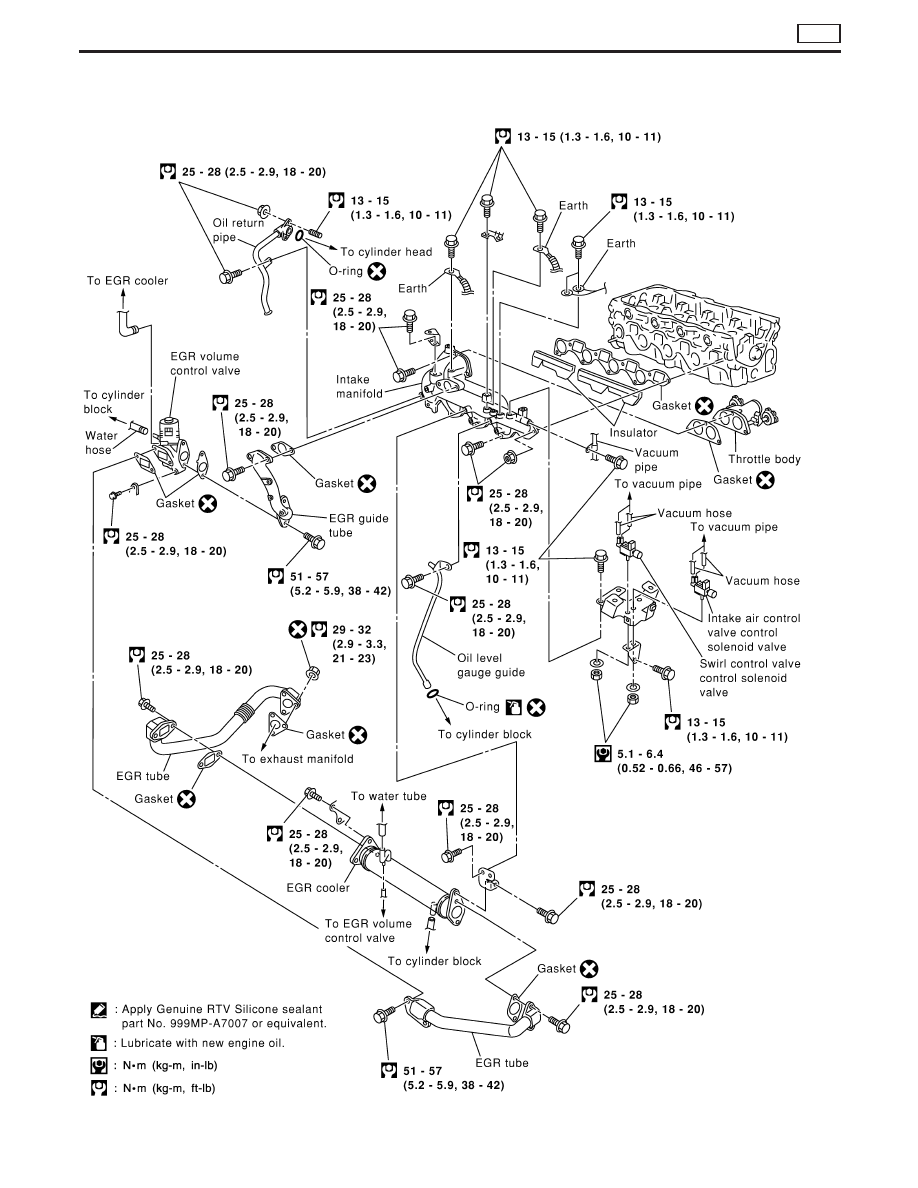

INTAKE MANIFOLD

ZD

Removal and Installation (Cont’d)

EM-13

Removal and Installation

REMOVAL

1. Remove the following parts.

I

Undercover

I

Under guard

I

Engine coolant (drain)
Refer to MA section, “Changing Engine Coolant”.

I

Exhaust front tube
Refer to FE section, “Removal and Installation”, “EXHAUST
SYSTEM”.

I

Remove wires, harnesses, tubes and pipes.

YEM038

SEM296G

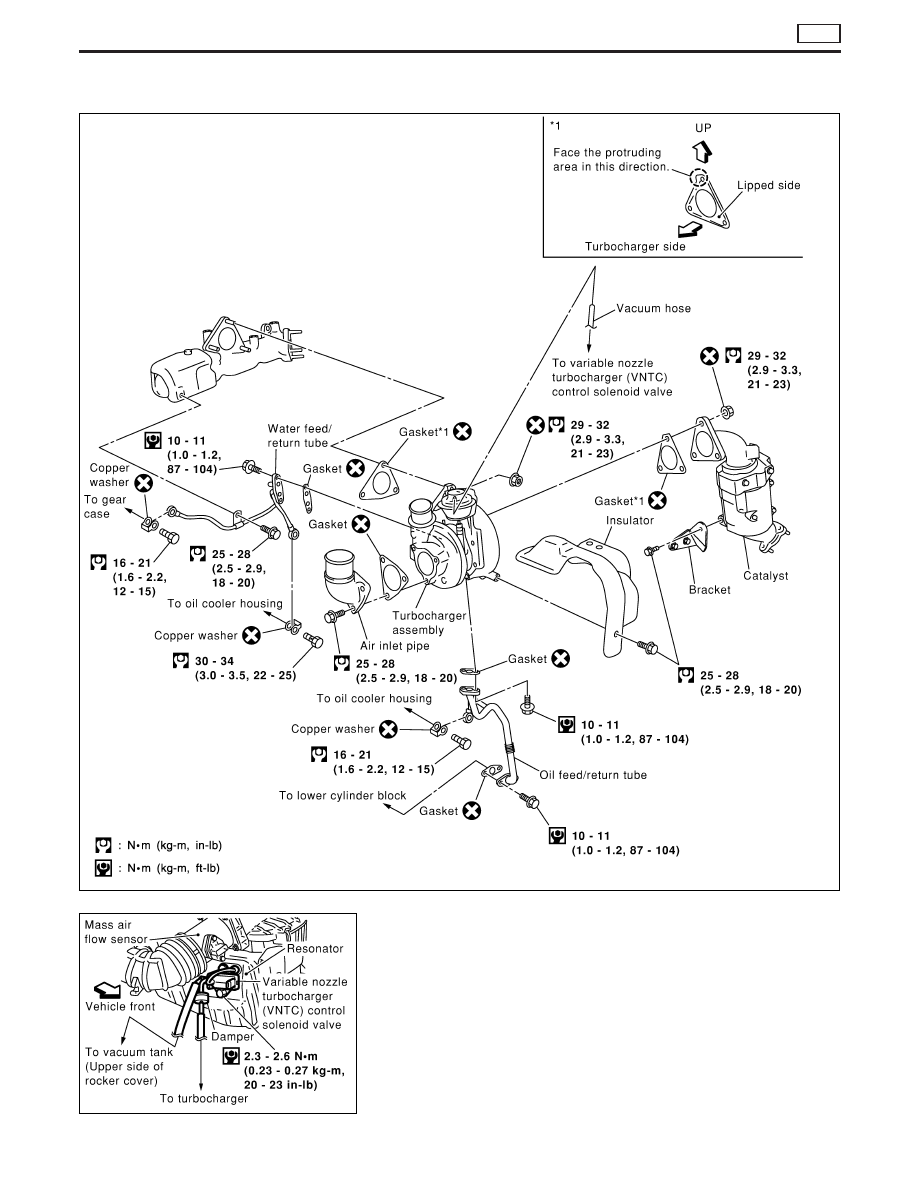

CATALYST AND TURBOCHARGER

ZD
