Parts Requiring Angular Tightening

I

Use an angle wrench for the final tightening of the cylinder head
bolts.

I

Do not use a torque value for final tightening.

I

The torque value for these parts are for a preliminary step.

I

Ensure thread and seat surfaces are clean and coated with
engine oil.

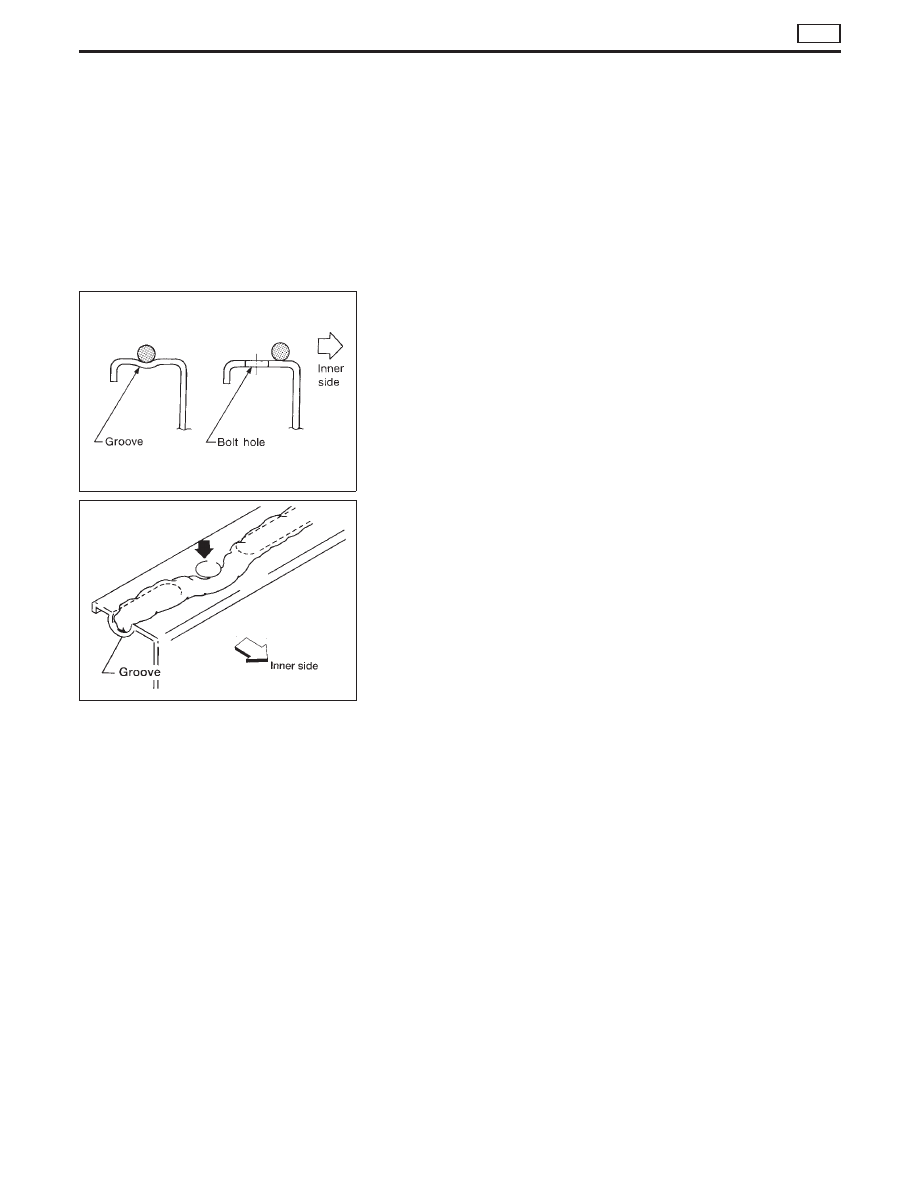

Liquid Gasket Application Procedure

1. Use a scraper to remove old liquid gasket from mating

surfaces and grooves. Also, completely clean any oil from
these areas.

2. Apply a continuous bead of liquid gasket to mating sur-

faces. (Use Genuine Liquid Gasket or equivalent.)

I

Be sure liquid gasket diameter is as specified.

3. Apply liquid gasket around the inner side of bolt holes

(unless otherwise specified).

4. Assembly should be done within 5 minutes after coating.
5. Wait at least 30 minutes before refilling engine oil and

engine coolant.

SEM164F

AEM080

PRECAUTIONS

ZD

EM-3

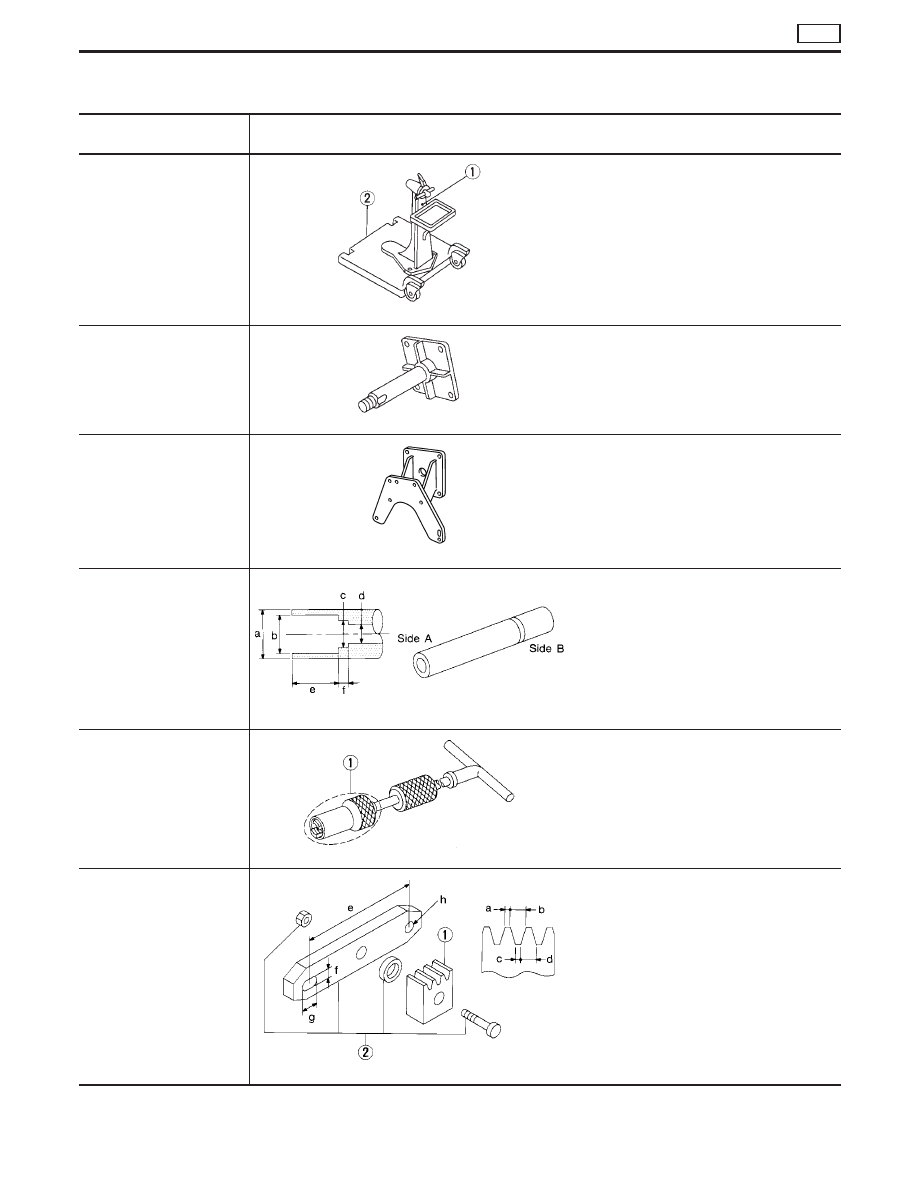

Special Service Tools

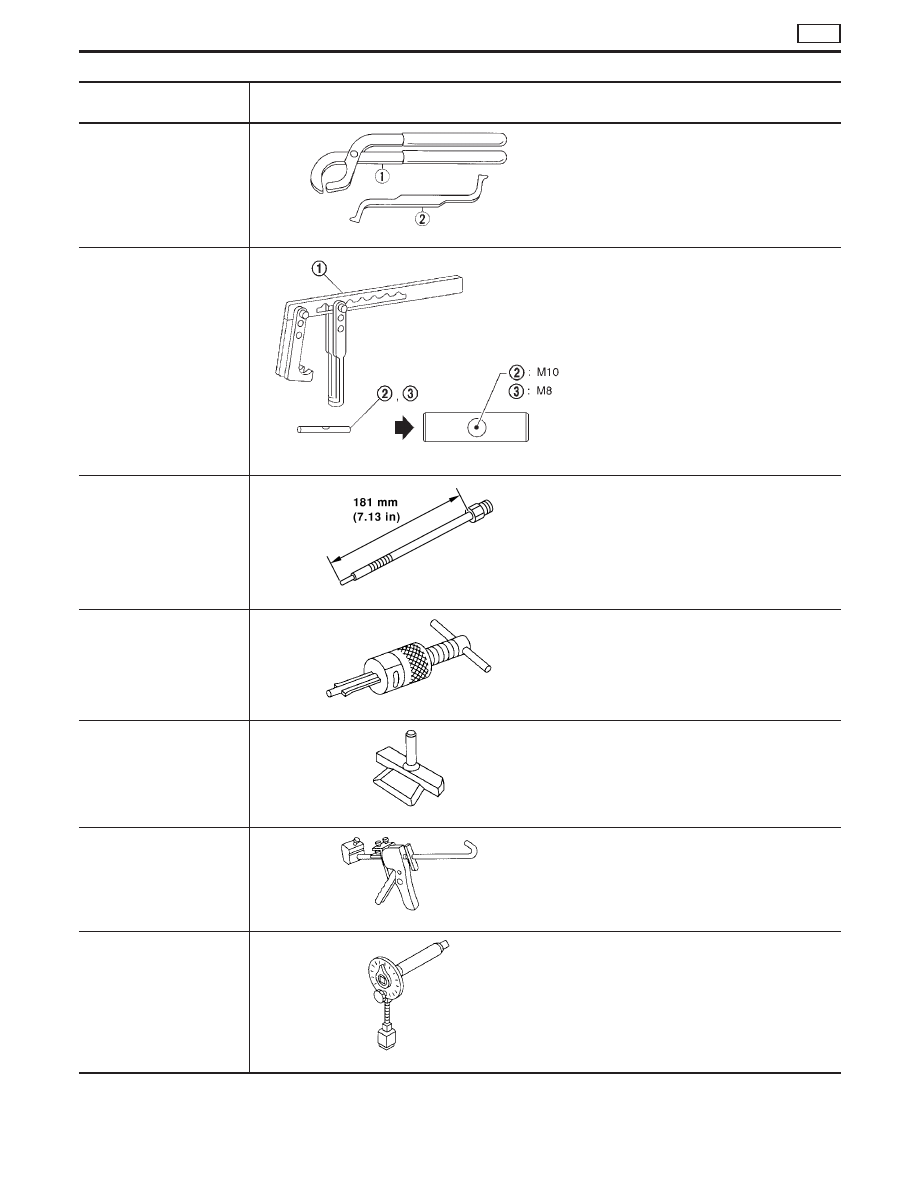

Tool number
Tool name

Description

ST0501S000
Engine stand assembly

q

1

ST05011000

Engine stand

q

2

ST05012000

Base

NT042

Disassembling and assembling

KV10106500
Engine stand shaft

NT028

KV11106101
Engine sub-attachment

NT819

KV10115600
Valve oil seal drift

NT603

Installing valve oil seal

Use side A.
Side A
a: 20 (0.79) dia.
b: 13 (0.51) dia.
c: 10.3 (0.406) dia.
d: 8 (0.31) dia.
e: 10.7 (0.421)
f: 5 (0.20)
Unit: mm (in)

KV10107902
Valve oil seal puller

q

1

KV10116100

Valve

oil

seal

puller

adapter

NT605

Removing valve oil seal

KV101056S0
Ring gear stopper

q

1

KV10105630

Adapter

q

2

KV10105610

Plate

NT617

Preventing crankshaft from rotating

a: 3 (0.12)
b: 6.4 (0.252)
c: 2.8 (0.110)
d: 6.6 (0.260)
e: 107 (4.21)
f: 14 (0.55)
g: 20 (0.79)
h: 14 (0.55) dia.
Unit: mm (in)

PREPARATION

ZD

EM-4

Tool number
Tool name

Description

KV101151S0
Lifter stopper set

q

1

KV10115110

Camshaft pliers

q

2

KV10115120

Lifter stopper

NT041

Changing shims

KV101092S0
Valve spring compressor

q

1

KV10109210

Compressor

q

2

KV10109220

Adapter

NT718

Disassembling and assembling valve compo-
nents

ED19600620
Compression gauge adapter

NT820

Checking compression pressure

ST16610000
Pilot bushing puller

NT045

Removing crankshaft pilot bushing

KV10111100
Seal cutter

NT046

Removing steel oil pan and rear timing chain
case

WS39930000
Tube presser

NT052

Pressing the tube of liquid gasket

KV10112100
Angle wrench

NT014

Tightening bolts for bearing cap, cylinder head,
etc.

PREPARATION

ZD

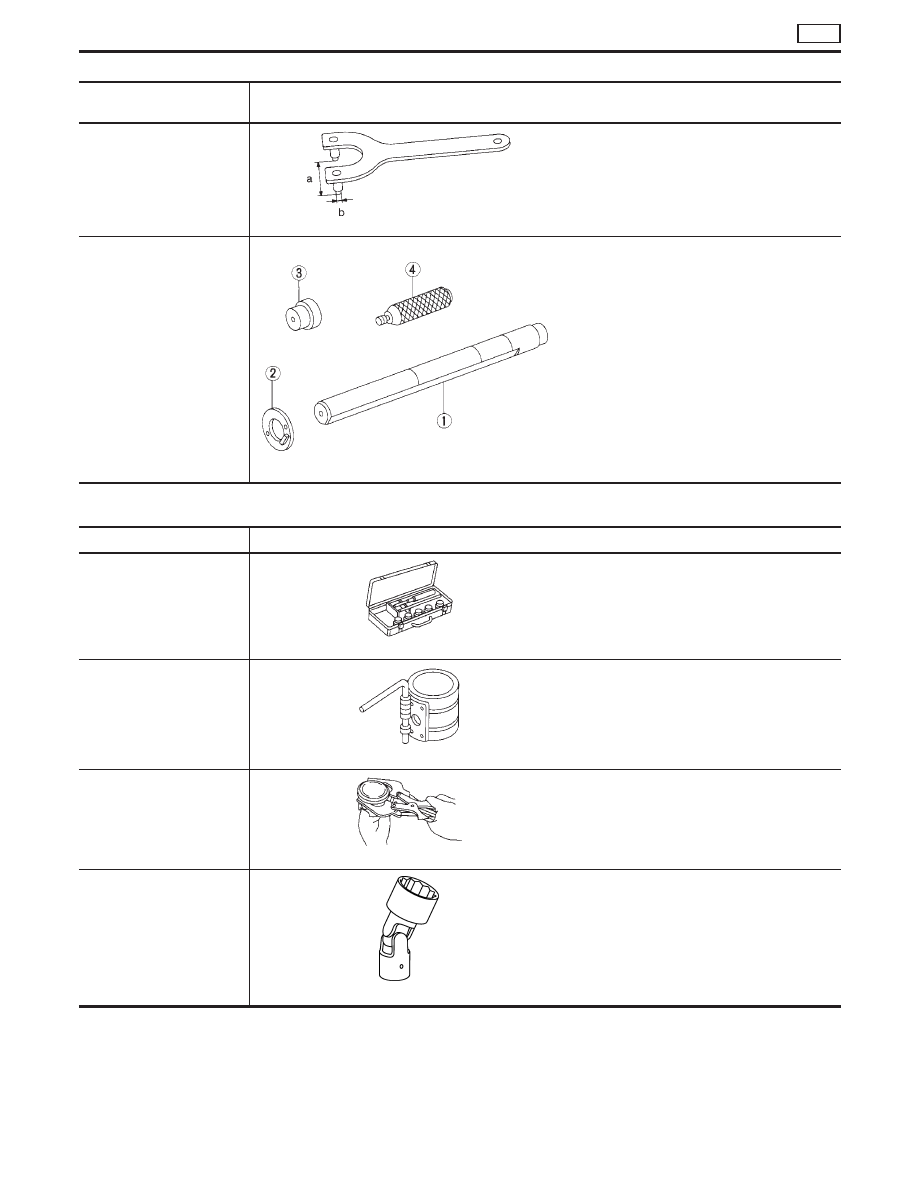

Special Service Tools (Cont’d)

EM-5

Tool number
Tool name

Description

KV10109300
Pulley holder

NT628

a: 68 mm (2.68 in)
b: 8 mm (0.31 in) dia.

KV111045S1
Balancer shaft bearing
replacer set

q

1

KV11104510

Replacer bar

q

2

KV11104521

Guide plate

q

3

KV11104530

Adapter
(Front bearing)

q

4

ST15243000

Drift

NT258

Removing and installing balancer shaft bearing

Commercial Service Tools

Tool name

Description

Valve seat cutter set

NT048

Finishing valve seat dimensions

Piston ring compressor

NT044

Installing piston assembly into cylinder bore

Piston ring expander

NT030

Removing and installing piston ring

Standard Universal

NT808

Removing and installing transmission mount

PREPARATION

ZD

Special Service Tools (Cont’d)

EM-6
