NATS (Nissan Anti-Theft System)

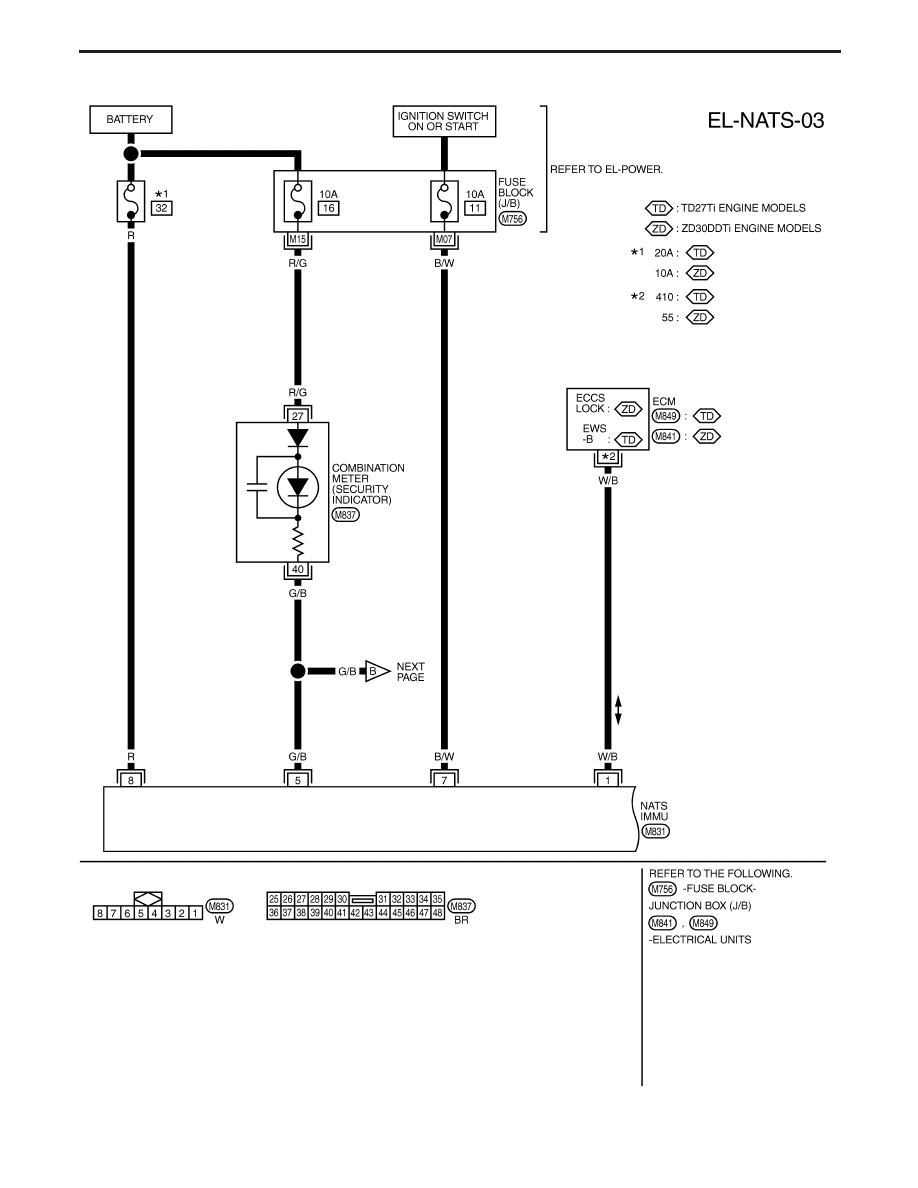

Wiring Diagram — NATS — (Cont’d)

EL-191

RHD MODELS

YEL190D

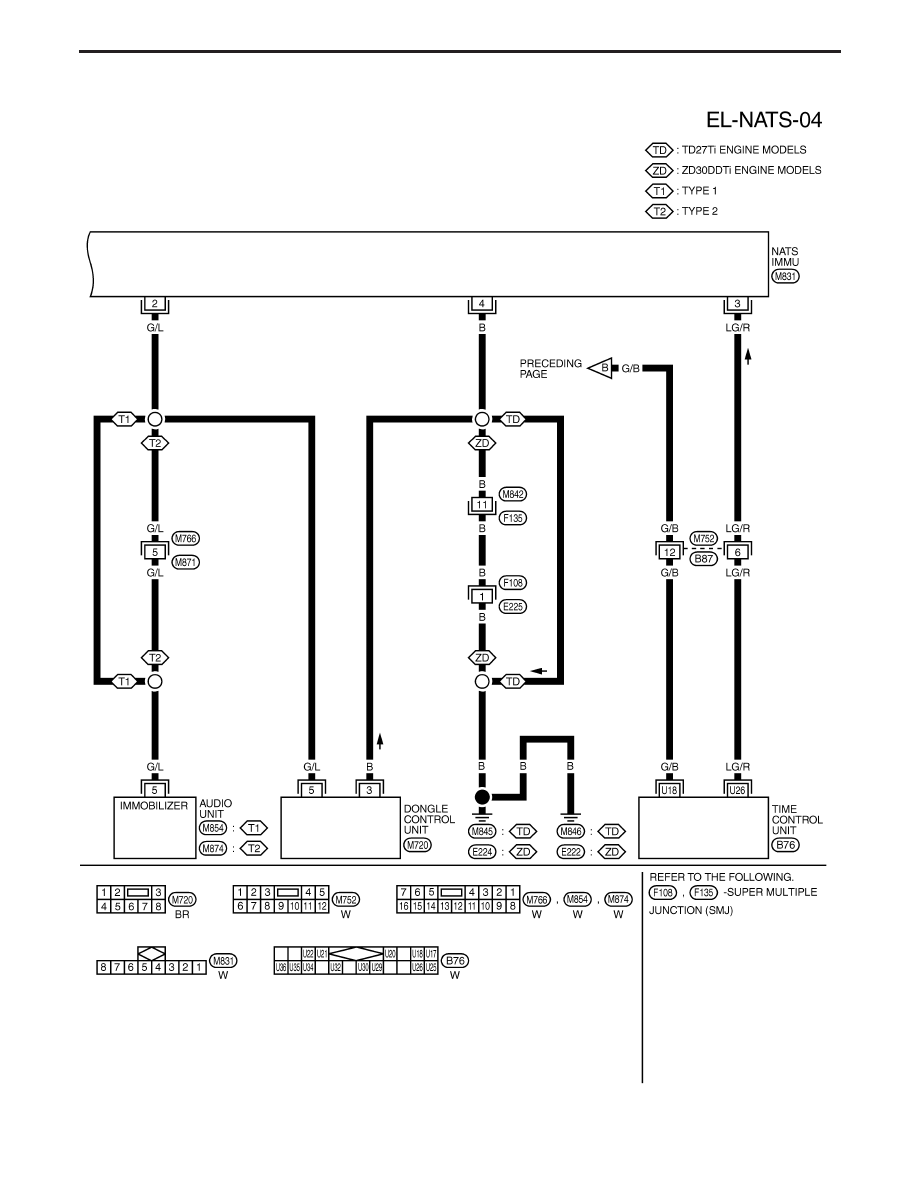

NATS (Nissan Anti-Theft System)

Wiring Diagram — NATS — (Cont’d)

EL-192

CONSULT-II

CONSULT-II INSPECTION PROCEDURE

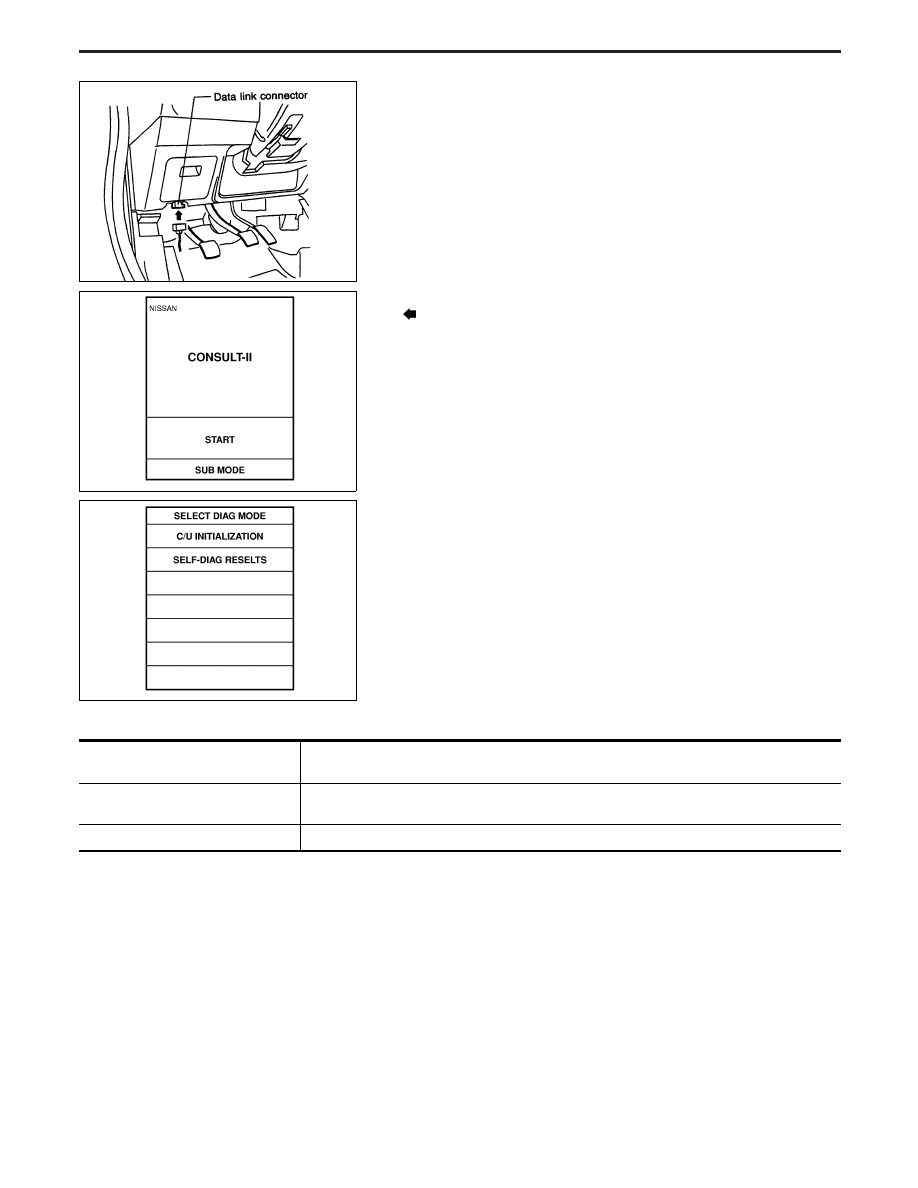

1. Turn ignition switch OFF.
2. Connect “CONSULT-II” to Data link connector.

3. Insert NATS program card into CONSULT-II.

: Program card

NATS (AEN00A)

4. Turn ignition switch ON.
5. Touch “START”.

6. Perform each diagnostic test mode according to each service

procedure.

For further information, see the CONSULT-II Operation Manual,
NATS.

CONSULT-II DIAGNOSTIC TEST MODE FUNCTION

CONSULT-II DIAGNOSTIC TEST

MODE

Description

C/U INITIALIZATION

When replacing any of the following components, C/U initialization is necessary.
[NATS ignition key/IMMU/ECM/Dongle]

SELF-DIAGNOSTIC RESULTS

Detected items (screen terms) are as shown in the chart below.

NOTE:
When any initialisation is performed, all ID previously regis-
tered will be erased and all NATS ignition keys must be regis-
tered again.
The engine cannot be started with an unregistered key. In this
case, the system may show “DIFFERENCE OF KEY” or “LOCK
MODE” as a self-diagnostic result on the CONSULT-II screen.
When initialisation is performed for RHD models for Europe,
security indicator will flash six times to demonstrate recogni-
tion of dongle ID.

NRS071

PBR455D

SEL150X

NATS (Nissan Anti-Theft System)

EL-193

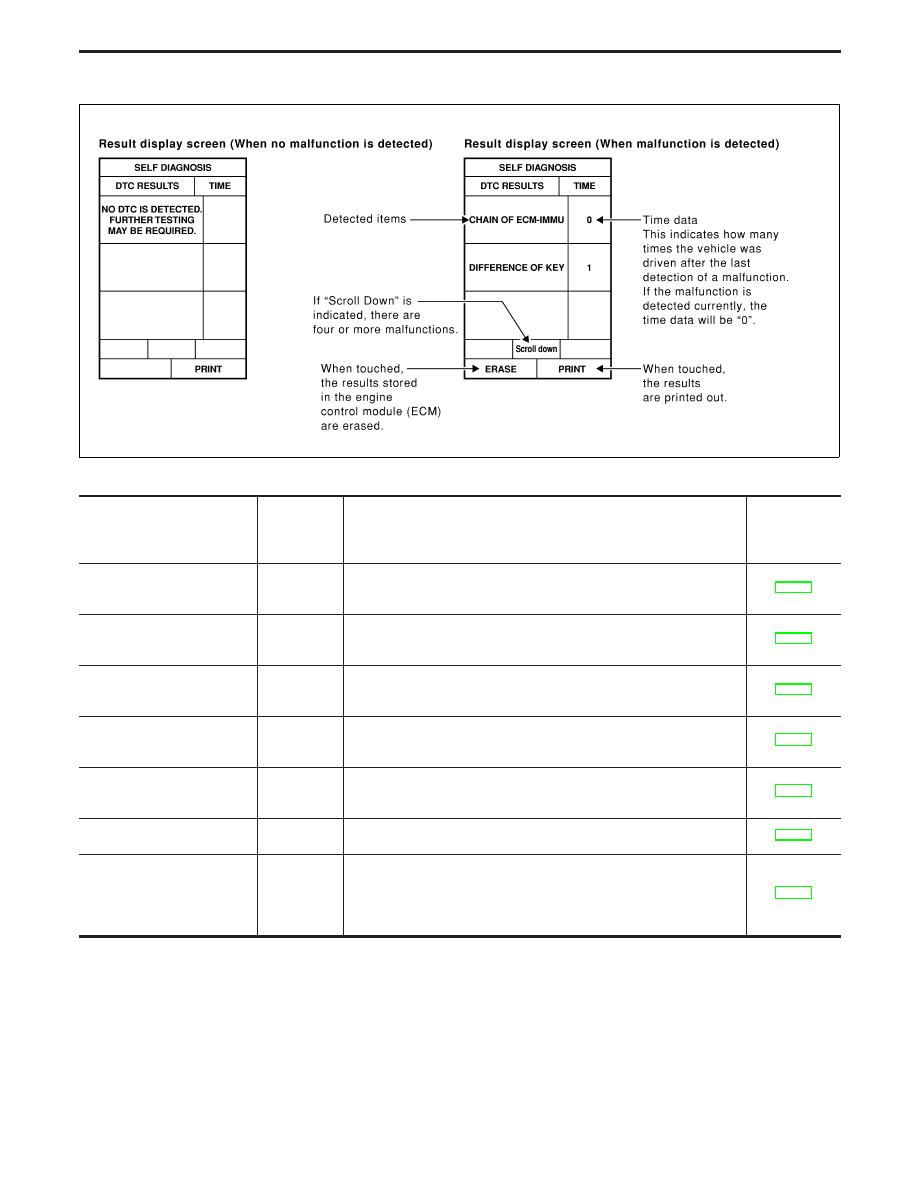

HOW TO READ SELF-DIAGNOSTIC RESULTS

NATS SELF-DIAGNOSTIC RESULTS ITEM CHART

Detected items

(NATS program card screen

terms)

P No. Code

(Self-diagnos-

tic result of

“ENGINE”)

Malfunction is detected when ...

Reference page

ECM INT CIRC-IMMU

NATS MAL-
FUNCTION
P1613

The malfunction of ECM internal circuit of IMMU communication line is
detected.

EL-198

CHAIN OF ECM-IMMU

NATS MAL-
FUNCTION
P1612

Communication impossible between ECM and IMMU

EL-199

DIFFERENCE OF KEY

NATS MAL-
FUNCTION
P1615

IMMU can receive the key ID signal but the result of ID verification between
key ID and IMMU is NG.

EL-201

CHAIN OF IMMU-KEY

NATS MAL-
FUNCTION
P1614

IMMU cannot receive the key ID signal. Or the registered ID signal from
dongle unit can not be received when the IMMU request the ID.

EL-202

ID DISCORD, IMM-ECM

NATS MAL-
FUNCTION
P1611

The result of ID verification between IMMU and ECM is NG. System initializa-
tion is required.

EL-204

DON’T ERASE BEFORE
CHECKING ENG DIAG

—

All engine trouble codes except NATS trouble code have been detected in
ECM.

EL-195

LOCK MODE

NATS MAL-
FUNCTION
P1610

When the starting operation is carried out five or more times consecutively
under the following conditions, NATS will shift the mode to one which pre-
vents the engine from being started.

I

Unregistered ignition key is used.

I

IMMU or ECM is malfunctioning.

EL-206
