Nissan Terrano r20e. Manual - part 251

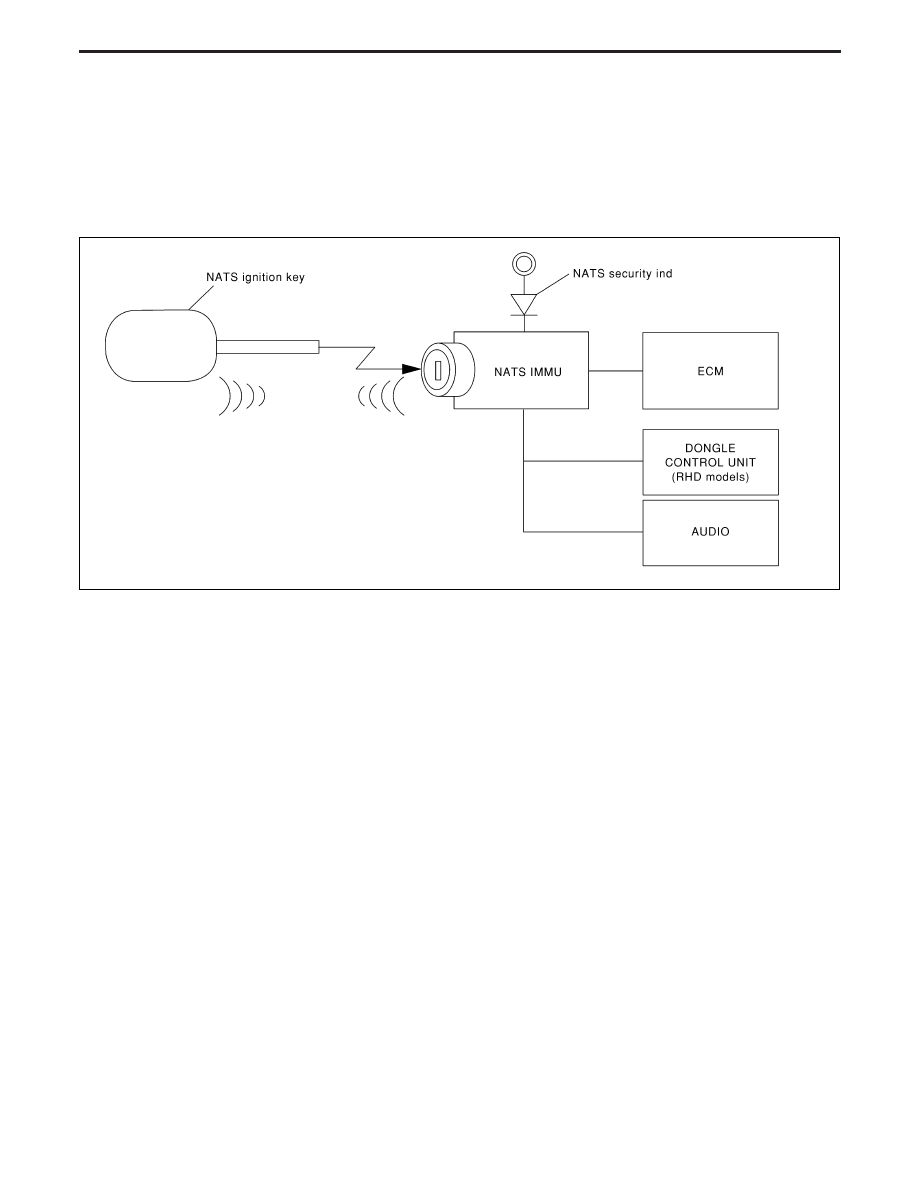

System Composition

The immobiliser function of the NATS for Nissan model R20 consists of the following:

I

NATS ignition key

I

NATS immobiliser control unit (NATS IMMU), located in the ignition key cylinder

I

Engine control module (ECM)

I

Dongle control unit (RHD models)

I

NATS security indicator

I

NATS audio link

YEL349D

NATS (Nissan Anti-Theft System)

EL-187

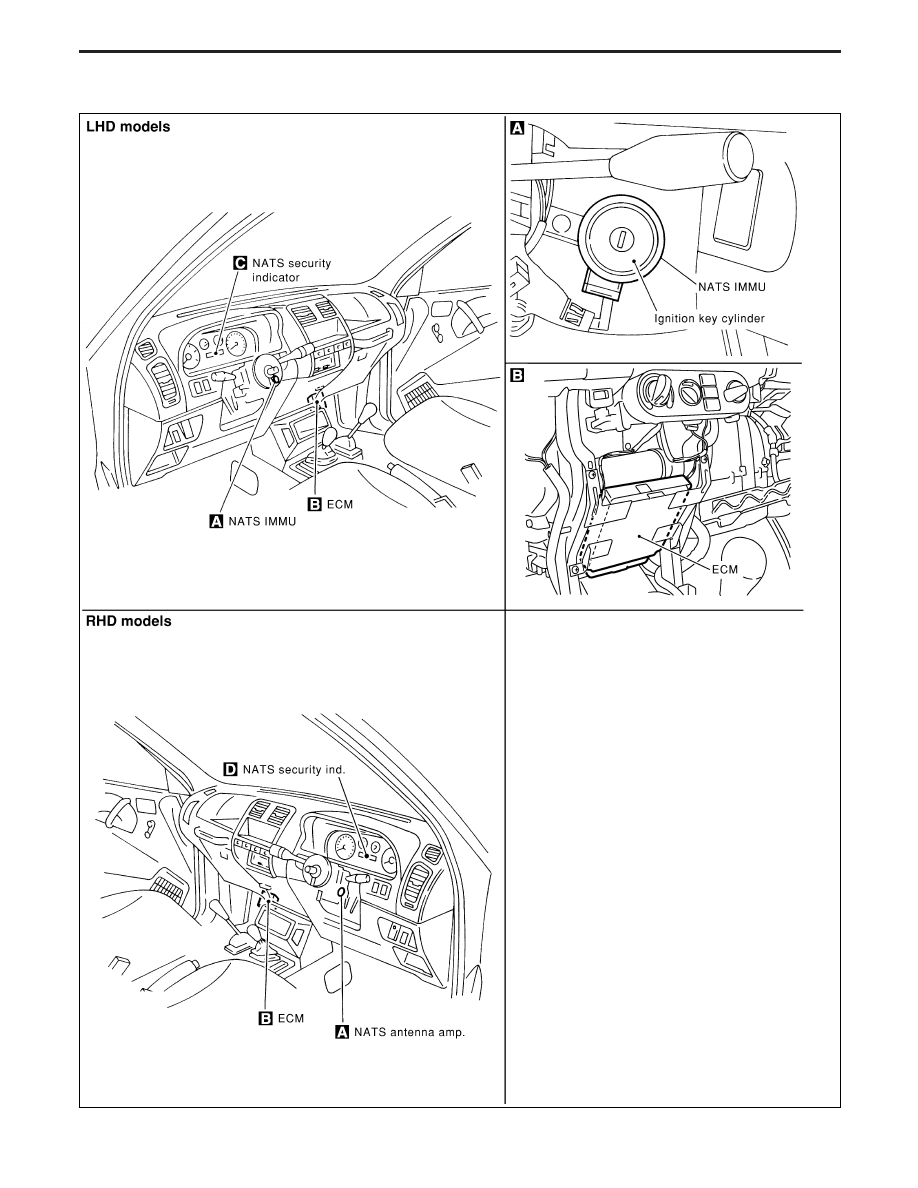

Component Parts Location

YEL320D

NATS (Nissan Anti-Theft System)

EL-188

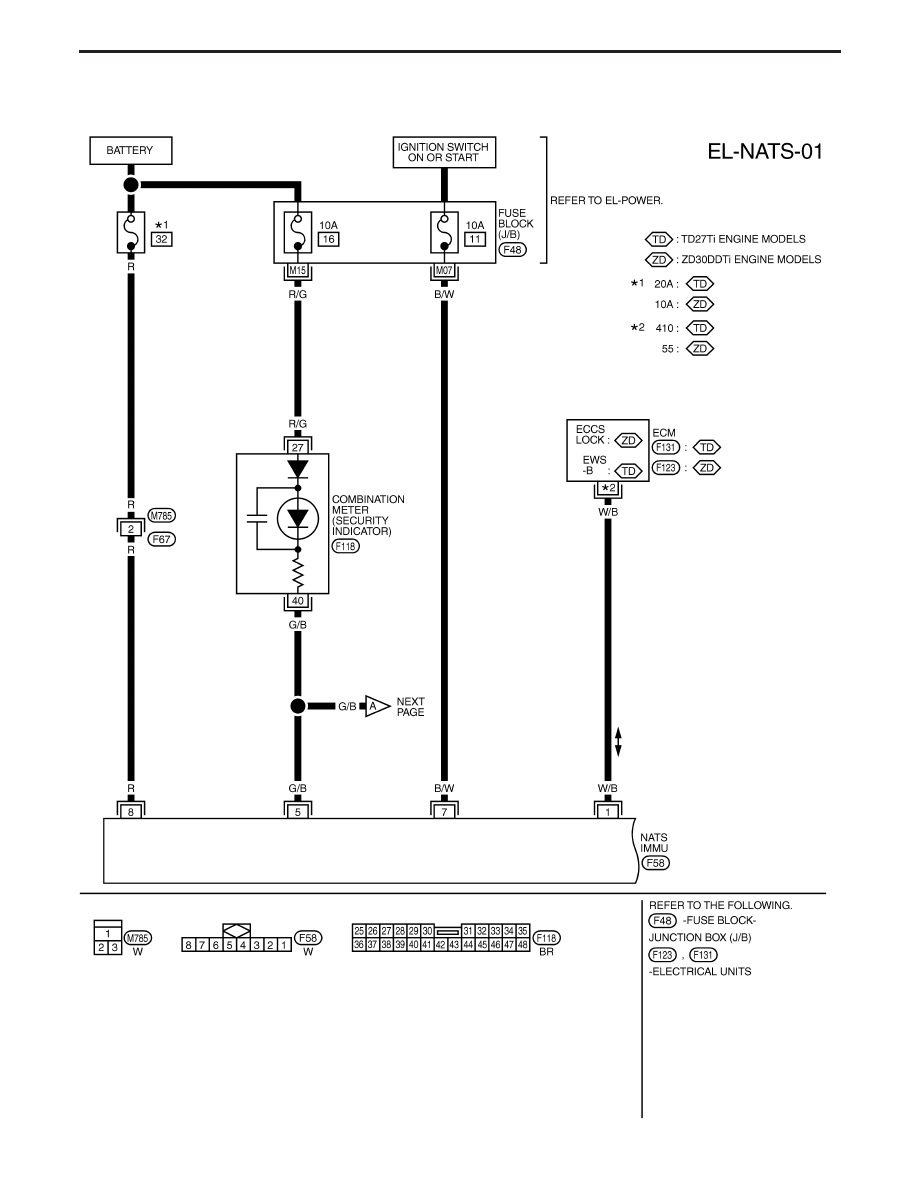

Wiring Diagram — NATS —

LHD MODELS

YEL187D

NATS (Nissan Anti-Theft System)

EL-189

LHD MODELS

YEL188D

NATS (Nissan Anti-Theft System)

Wiring Diagram — NATS — (Cont’d)

EL-190
