ID Code Entry Procedure

Enter the identity (ID) code manually when:

I

remote controller or TCU is replaced.

I

an additional remote controller is activated.

Activation of the registration mode:

The vehicle must have been unlocked by either the multi-remote controller or a transponder OK signal (TPOK) from the vehicle’s
immobilizer.
Preparation: - Make sure all doors unlock.

- Make sure all multi-remote controllers to be registered are available.
- Make sure the batteries of all multi-remote controllers are in a good condition.
- Make sure all transmitting sources are out of the neighbourhood of the vehicle.
- Make sure the battery of the vehicle is in a good condition.

F

Switch ignition-switch exactly six times from the “LOCK” to the “ON” position within 10 seconds and return the ignition switch to
the “LOCK” position (leaving the key in the ignition switch).

F

After 2 seconds the registration mode is activated. The turn signal lamps will flash twice.

OK

NG

Proceed with the registration mode.

NOTE
The registration mode is exited when:

I

The ignition-switch is turned to the “ON” position.

I

a multi-remote controller ID code had registered after 4 ID codes have been registered (then, all
of the registered ID codes are erased).

I

No multi-remote controller or ignition switch input is received within 120 seconds.

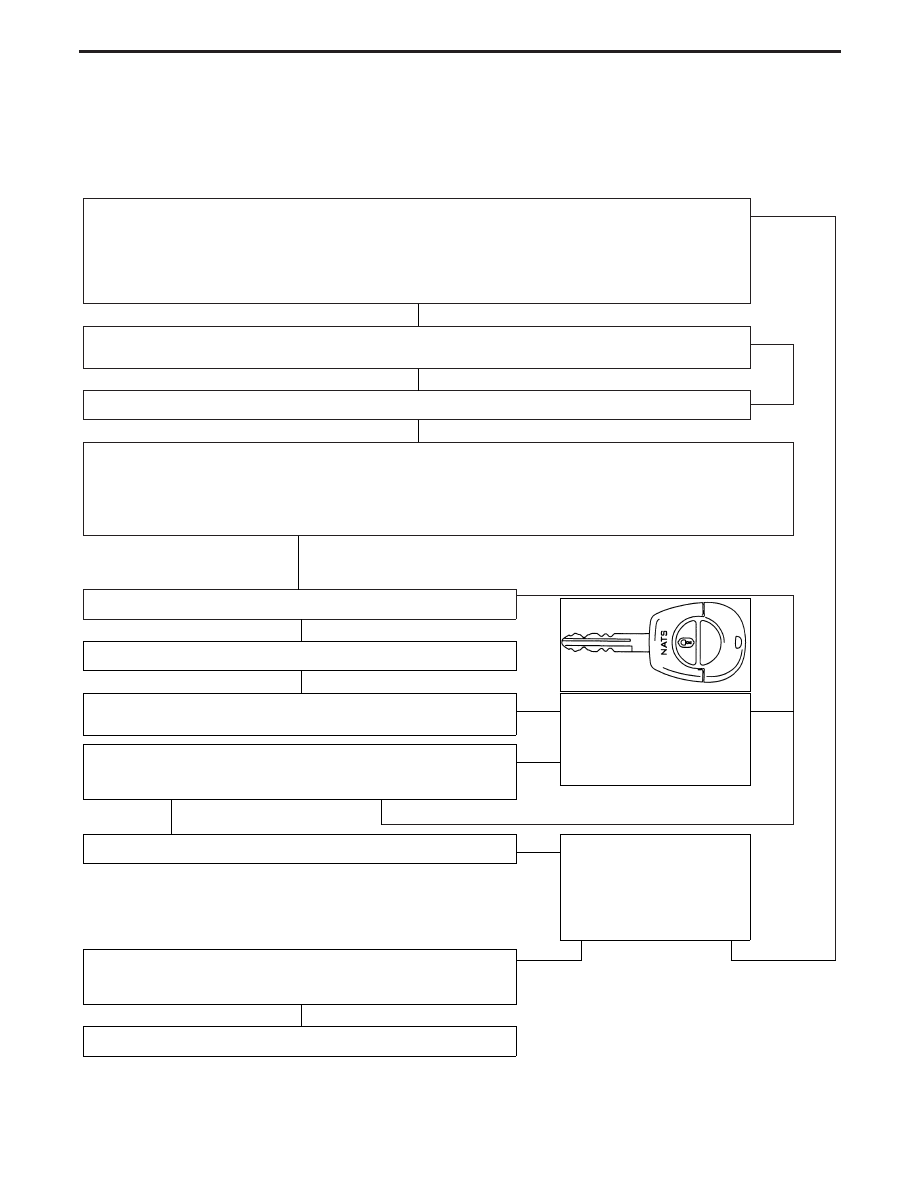

Registration mode

G

Press and hold the “UNLOCK” button of the multi-remote controller.

F

NEL569

Press the “LOCK” button 3 times.

Release the “UNLOCK” button.
(At this time, the original (previous) ID code(s) are erased.)

E

If the multi-remote controller code
is registered correctly, the turn
signal lamp will flash once.
(If 4 ID codes have been
registered, the turn signal lamp
will flash 3 times.)

E

NG

Do you want to register another multi-remote controller? (max. 4)
(If 4 controllers have been registered, you should turn the ignition switch to the
ON position.)

No

Yes

F

OK

Turn the ignition switch to the ON position.

E

If the multi-remote controller reg-
istration is performed correctly,
the turn signal lamp will flash
twice.
(If 4 ID codes have been
registered, the turn signal lamp
will not flash.)

Take the ignition key out of the ignition switch and confirm the functioning of all
multi-remote controllers by locking and unlocking the vehicle with each of the
multi-remote controllers.

OK

NG

F

End

H

H

H

H

H

H

H

H

MULTI-REMOTE CONTROL SYSTEM

EL-179

System Description

The TCU (Time Control Unit) has the following functions.

INTERIOR LAMP TIMER

The interior lamp timer is controlled by the TCU.
The TCU keeps the interior lamp illuminated for about 30 seconds when:

I

the ignition key is turned from “ON” to “ACC” to “LOCK”

I

the driver’s door is unlocked

I

a door is opened and then closed while the ignition switch is in the “OFF” position. (Interior lamp switch
in the “DOOR” position).

The timer is canceled when:

I

driver’s door is locked, or

I

ignition switch is turned “ON”.

IGNITION KEY WARNING CHIME AND LIGHT WARNING CHIME

The ignition key and light warning chime are controlled by the TCU.
The warning chime is combined with the TCU.
The light warning chime will not sound, when ignition switch is in the “ON” or “START” position. (When power
supply exists at TCU terminal

U01

.)

With ignition switch in the OFF position, driver’s door open, and lighting switch in 1ST or 2ND position, warn-
ing chime will sound.
Or, with the key in the ignition switch in the “ACC” or “OFF” position, and locking the driver’s door from the
inside, the warning buzzer will sound.

REAR WINDOW DEFOGGER TIMER

The rear window defogger and door mirror defogger system are controlled by the TCU.
The rear window and door mirror defogger operate only for approximately 15 minutes.

POWER DOOR LOCK (Super Lock)

The power door lock (super lock) is controlled by the TCU.
For further information, refer to “POWER DOOR LOCK — Super Lock” (EL-145).

MULTI-REMOTE CONTROL SYSTEM

The multi-remote control system is controlled by the TCU.
When the following input signals are both supplied:

I

Key switch OFF (when ignition key is not inserted in key cylinder);

I

door switch CLOSED (when all the doors are closed);

The two above signals are already input into time control unit. At this point, time control unit receives a LOCK
signal from remote controller. Time control unit locks all doors and set super lock with input of LOCK signal
from remote controller.
When an UNLOCK signal is sent from remote controller once, driver’s door will be unlocked and release super
lock.
Then, if an UNLOCK signal is sent from remote controller again, all other door will be unlocked.

MULTI-REMOTE CONTROLLER ID CODE ENTRY

For detailed procedure, refer to “ID Code Entry Procedure” (EL-179).

THEFT WARNING SYSTEM

The theft warning system is controlled by the TCU.
For further information, refer to “THEFT WARNING SYSTEM” (EL-209).

TIME CONTROL UNIT (TCU)

EL-180

FUNCTION

I

The TCU has the following control functions.

Item

Details of control

Direction indicators

Switches the director indicators (Left, Right or All) when the combination switch or hazard
switch is operated.

Light warning chime

Sounds warning chime when driver’s door is opened with light switch in the 1st or 2nd
position and ignition switch “OFF”.

Ignition key warning chime

Sounds warning chime when driver’s door is opened with key in ignition and the driver
door lock knob is moved from the “unlock” position to the “lock” position.

Rear window defogger timer

Turn off rear window defogger and door mirror heater, if equipped, about 15 minutes
after the rear window defogger switch is turned “ON”.

Battery saver

Shuts off interior lamp in 30 minutes if any door is left open when ignition switch is
“OFF”. The battery saver will reset if ignition switch is cycled or any door is opened or
closed.

Interior lamp timer

Keep interior lamp illuminated for about 30 seconds when:

I

driver’s door is unlocked,

I

the ignition is switched off,

I

driver’s door is opened and then closed.

The timer is cancelled, and interior lamp turns off when:

I

driver’s door is locked, or

I

ignition switch is turned “ON”.

Theft warning
system

Normal operation

Monitors doors, hood, boot lid, door locks, volumetric sensors (if not excluded) and igni-
tion when armed.
Flashes the direction indicators and sounds the horn for 30 seconds in case one of the
monitored sensors is triggered.

Diagnostic mode

Indicates the last three alarm triggers by flashing the direction indicators.

Central door lock

Centrally locks and unlocks the vehicle

Super lock

Activates and de-activates the super lock system.

TIME CONTROL UNIT (TCU)

System Description (Cont’d)

EL-181

Trouble Diagnosis

The Timer Control Unit includes software to help during development testing, manufacturing and service.
It allows the technician to put it into Diagnostic Mode. In this mode, all switch inputs can be tested for conti-
nuity and if so equipped, alarm triggers identified.
When the time control unit is in Diagnostic Mode, the control unit tests the component and indicate the result
by the hazard lamp flashing.
On vehicles with a theft warning system, the TCU will first indicate the source of the last three alarm triggers
by flashing the hazard lamp. (Refer to “THEFT WARNING SYSTEM”, EL-209.)

E

START

NOTE: Before entering diagnostic mode, make sure the vehicle is fully unlocked,

the ignition is switched off and the hazard switch is off.

Press the rear defogger switch exactly 6 times within 10 seconds.

F

NG

The hazard lamp flash at 3 Hz for 1 second to confirm step I.

OK

Within 10 seconds after confirmation of step I, turn the ignition ON, for at least 2 seconds.

F

NG

The hazard lamp flash at 3 Hz for 1 second to confirm step II.

OK

Within 10 seconds after confirmation of step II, turn the ignition off,

remove the ignition key and press the rear defogger switch for at least 5 seconds.

NG

The hazard lamp flash at 3 Hz for 3 seconds to confirm diagnostic mode is entered.

H

H

H

H

H

H

TIME CONTROL UNIT (TCU)
