Nissan Terrano r20e. Manual - part 248

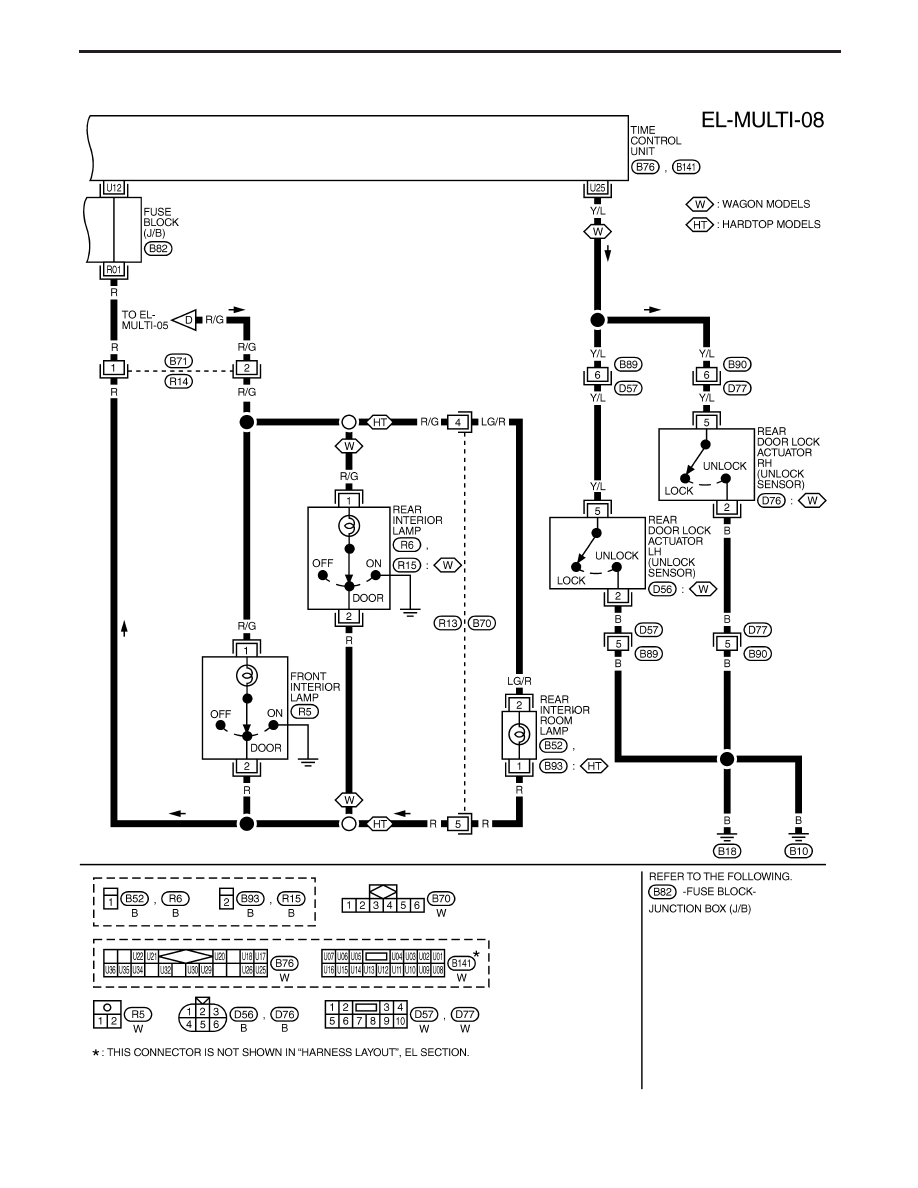

RHD MODELS

YEL166D

MULTI-REMOTE CONTROL SYSTEM

Wiring Diagram — MULTI — (Cont’d)

EL-175

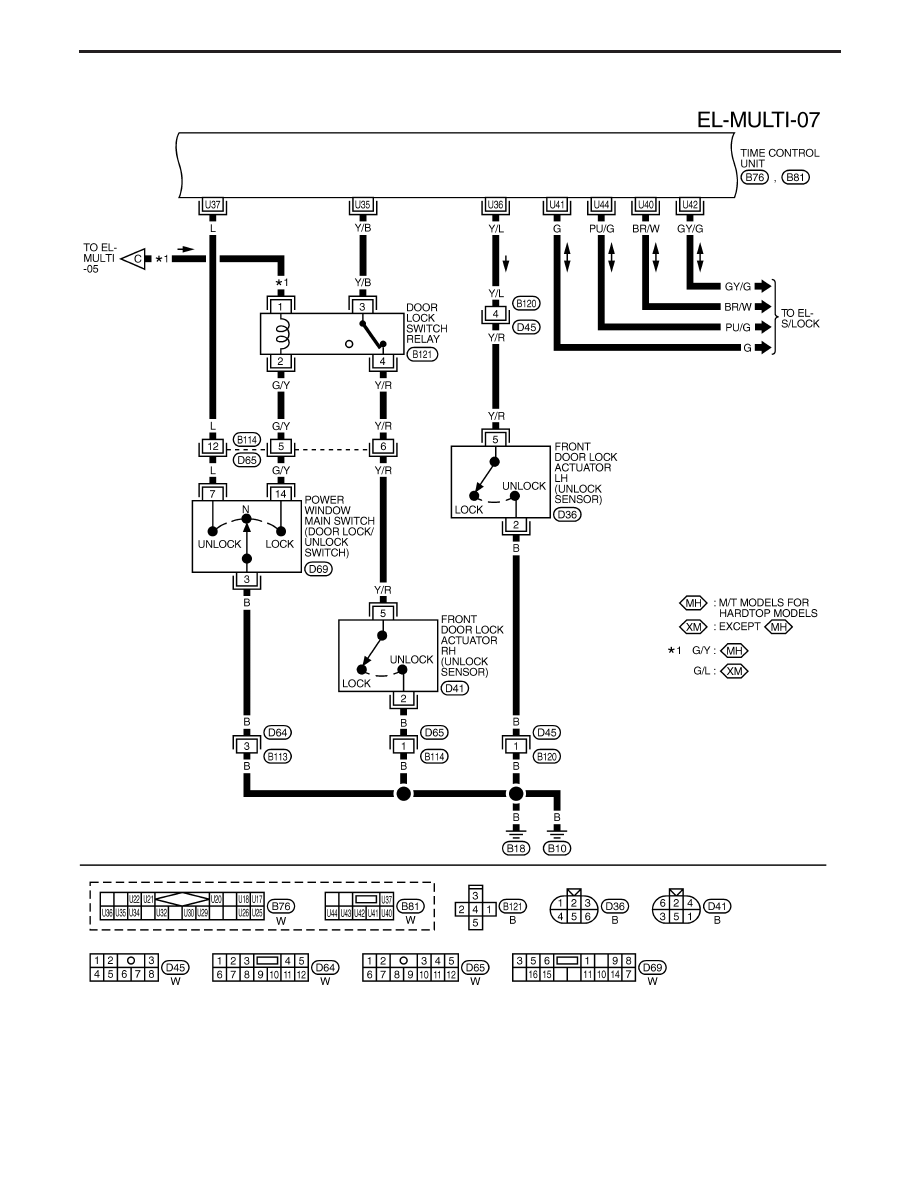

RHD MODELS

YEL167D

MULTI-REMOTE CONTROL SYSTEM

Wiring Diagram — MULTI — (Cont’d)

EL-176

Trouble Diagnoses

If doors can not be unlocked by remote controller operation then the following procedure is required.
A) Unlock the vehicle by a mechanical key in the drivers door key cylinder.

Note: this may cause the alarm to sound.

B) Put the key in ignition, turn to ON position for at least five seconds. Assuming the ignition key contains a

valid transponder then a signal will be generated by the immobilizer which will disarm the alarm and allow
key learn mode to be entered.

C) Turn ignition OFF and wait for ten seconds.

SYMPTOM CHART

Symptom

Possible cause

Diagnoses/service order

No doors can be locked or
unlocked by remote control opera-
tion.

1. Remote controller battery
2. Power door lock system

3. Key switch (insert)

4. Door switch

5. Power supply circuit for time

control unit

6. Ground circuit for time control

unit

7. Remote controller

1. Check remote controller battery. Refer to EL-178.
2. Check that power door lock operates properly. If

NG, check power door lock.

3. Check key switch (insert) signal at terminal

U22

of

time control unit.

4. Check door switch signal at terminals

B01

and

B07

of time control unit (Fuse block).

5. Make sure battery voltage is present at terminal

U09

of time control unit.

6. Check continuity between terminal

MM2

of time con-

trol unit (Fuse block) and ground.

7. Replace remote controller. Refer to EL-179.

The new ID of remote controller
cannot be entered.

1. Remote controller battery
2. Key switch (insert)

3. Door switch

4. Driver’s door unlock sensor

5. Ignition ON power supply

circuit for time control unit

6. Remote controller

1. Check remote controller battery. Refer to EL-178.
2. Check key switch (insert) signal at terminal

U22

of

time control unit.

3. Check door switch signal at terminals

B01

and

B07

of time control unit (Fuse block).

4. Check driver’s door unlock sensor signal at terminal

U35

of time control unit.

5. Make sure battery voltage is present at terminal

U01

of time control unit while ignition switch is in

ON position.

6. Replace remote controller. Refer to EL-179.

Refer to “TIME CONTROL UNIT INSPECTION TABLE” on EL-178 to check the control unit signals.
NOTE:

I

The unlock operation of multi-remote control system does not activate with key inserted in the ignition key
cylinder.

I

The lock operation of multi-remote controller does not activate with the key inserted in the ignition key cyl-
inder or if one of the doors is opened.

MULTI-REMOTE CONTROL SYSTEM

EL-177

TIME CONTROL UNIT INSPECTION TABLE

Terminal

No.

Wire

color

Connections

Operated condition

Voltage (V)

(approximate

values)

U01

—

Ignition switch (via ignition relay)

Ignition key “ON” position

12V

U06

(B07)

—

Driver door switch

OFF (Closed)

,

ON (Open)

12V

,

0V

U07

(B01)

—

All door switches

OFF (Closed)

,

ON (Open)

12V

,

0V

U08

—

Power source (C/B)

—

12V

U09

—

Power source (Fuse)

—

12V

U16

—

Ground

—

12V

U22

BR

Ignition key switch
(Insert)

Key inserted

,

key removed from ignition key cylinder

12V

,

0V

U25

Y/L

Rear door unlock
sensors

Rear doors: Locked

,

Unlocked

0V

,

12V

U35

Y/B

Driver door unlock sensor

Driver door: Locked

,

Unlocked

0V

,

12V

U36

Y/L

Passenger door unlock sensor

Passenger door: Locked

,

Unlocked

0V

,

12V

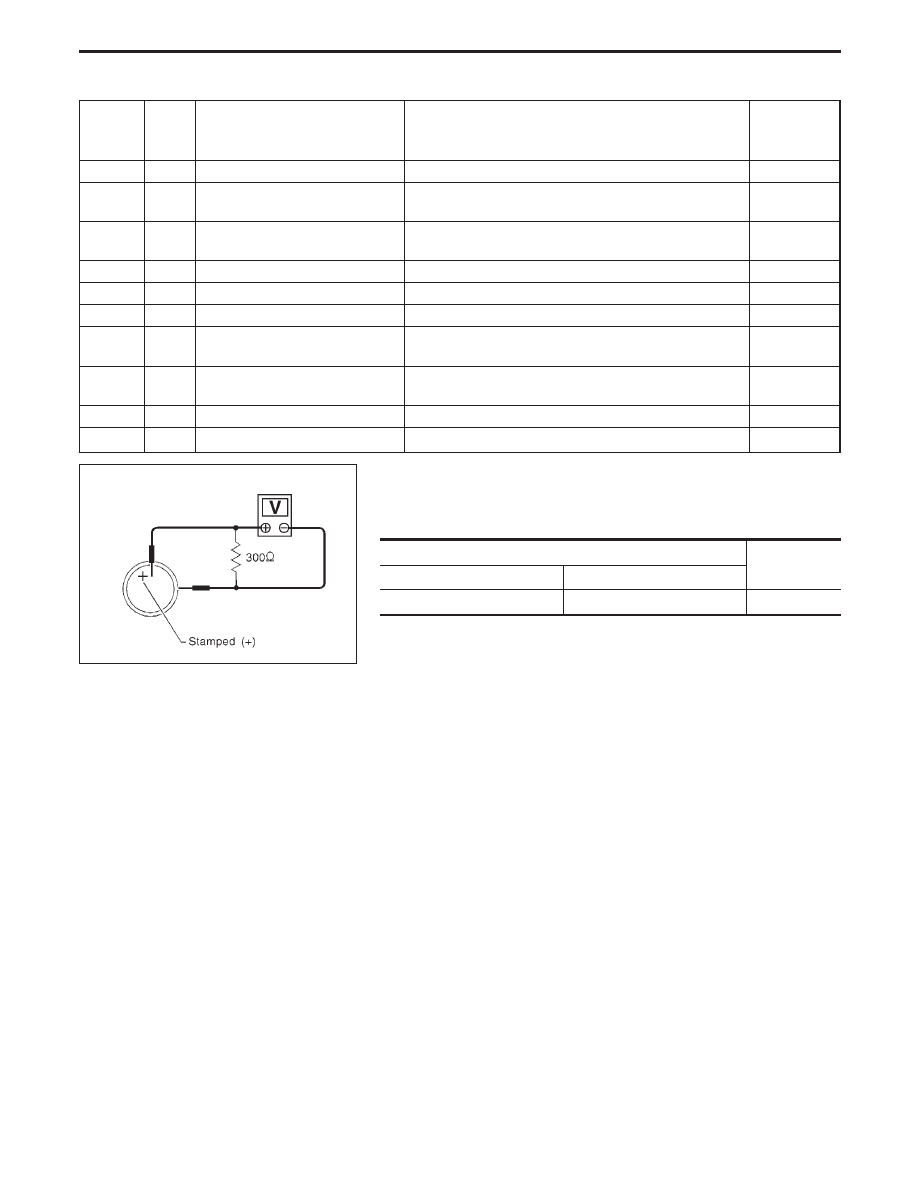

REMOTE CONTROLLER BATTERY CHECK

Remove battery and measure voltage across battery positive and
negative terminals,

!

and

@

.

Then, use the 300

Ω

resistor as shown in figure.

Measuring terminal

Standard

value

!

@

Battery positive terminal

!

Battery negative terminal

@

2.5 - 3.0V

Note:
Remote controller does not function if battery is not set cor-
rectly.

SEL672U

MULTI-REMOTE CONTROL SYSTEM

Trouble Diagnoses (Cont’d)

EL-178
