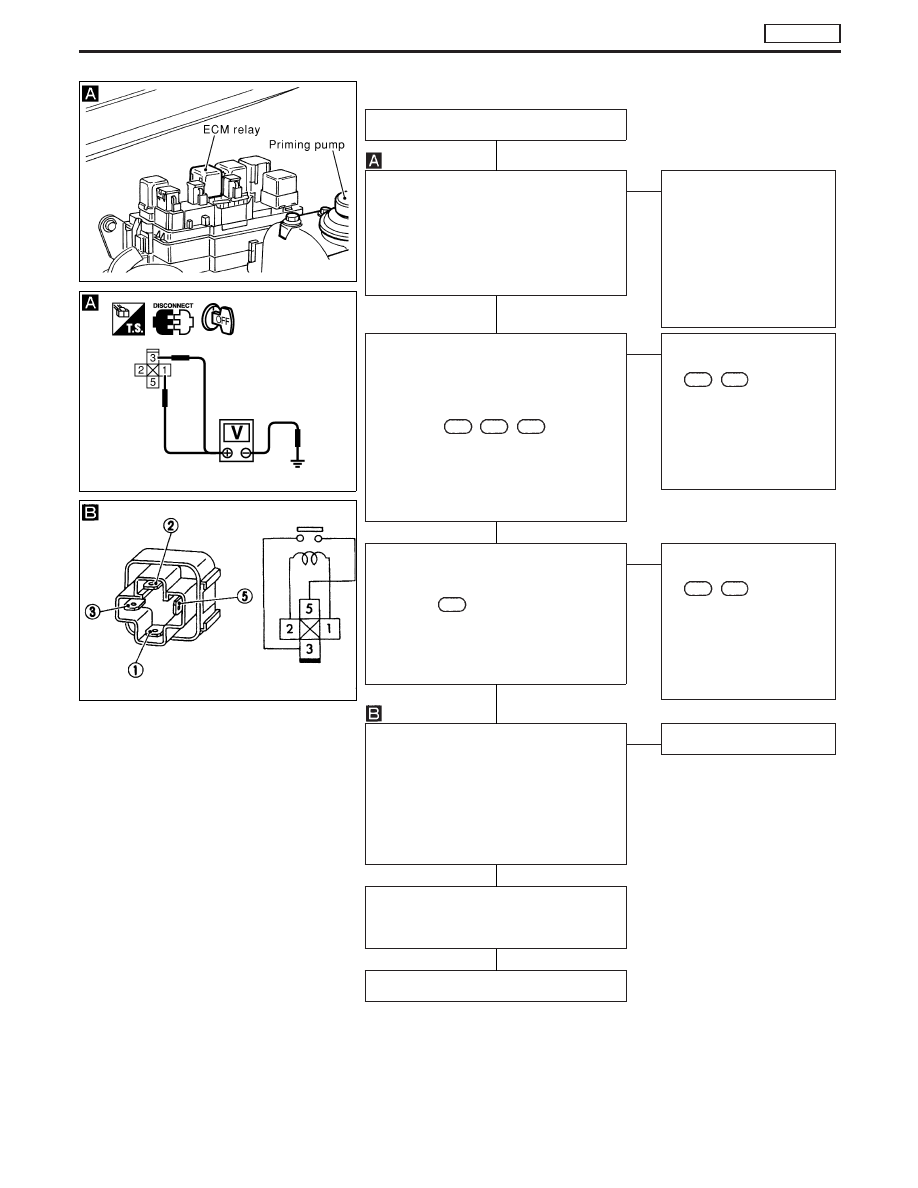

Diagnostic Procedure

INSPECTION START

With CONSULT-II

1. Turn ignition switch “ON”.
2. Select “SELF DIAG RESULTS” mode

with CONSULT-II.

3. Touch “ERASE”.
4. Perform “DTC Confirmation Procedure”,

EC-444 again.

5. Is the DTC P1603 or P1607 displayed

again?

Without CONSULT-II

1. Turn ignition switch “ON”.
2. Erase the Diagnostic Test Mode II (Self-

diagnostic results) memory.

3. Perform “DTC Confirmation Procedure”,

EC-444 again.

4. Perform “Diagnostic Test Mode II (Self-

diagnostic results)”.

5. Is the DTC 0301 or 0901 displayed

again?

No

E

Yes

Replace ECM.

INSPECTION END

H

H

DTC PD1603 ECM 12, DTC P1607 ECM2

TD27Ti

EC-445

On Board Diagnosis Logic

DTC

Malfunction is detected when ....

Check Items (Possible Cause)

P1620
0902

I

An irregular voltage signal from the ECM relay is sent
to ECM.

I

Harness or connectors
(ECM relay circuit is open or shorted.)

I

ECM relay

DTC Confirmation Procedure

WITH CONSULT-II

1) Turn ignition switch “ON”.
2) Select “DATA MONITOR” mode with CONSULT-II.
3) Turn ignition switch “OFF”, wait at least 20 seconds and then

turn “ON”.

WITHOUT CONSULT-II

1) Turn ignition switch “ON”.
2) Turn ignition switch “OFF”, wait at least 20 seconds and then

turn “ON”.

3) Perform “Diagnostic Test Mode II (Self-diagnostic results)” with

ECM.

SEF817Y

DTC P1620 ECM RLY

TD27Ti

EC-446

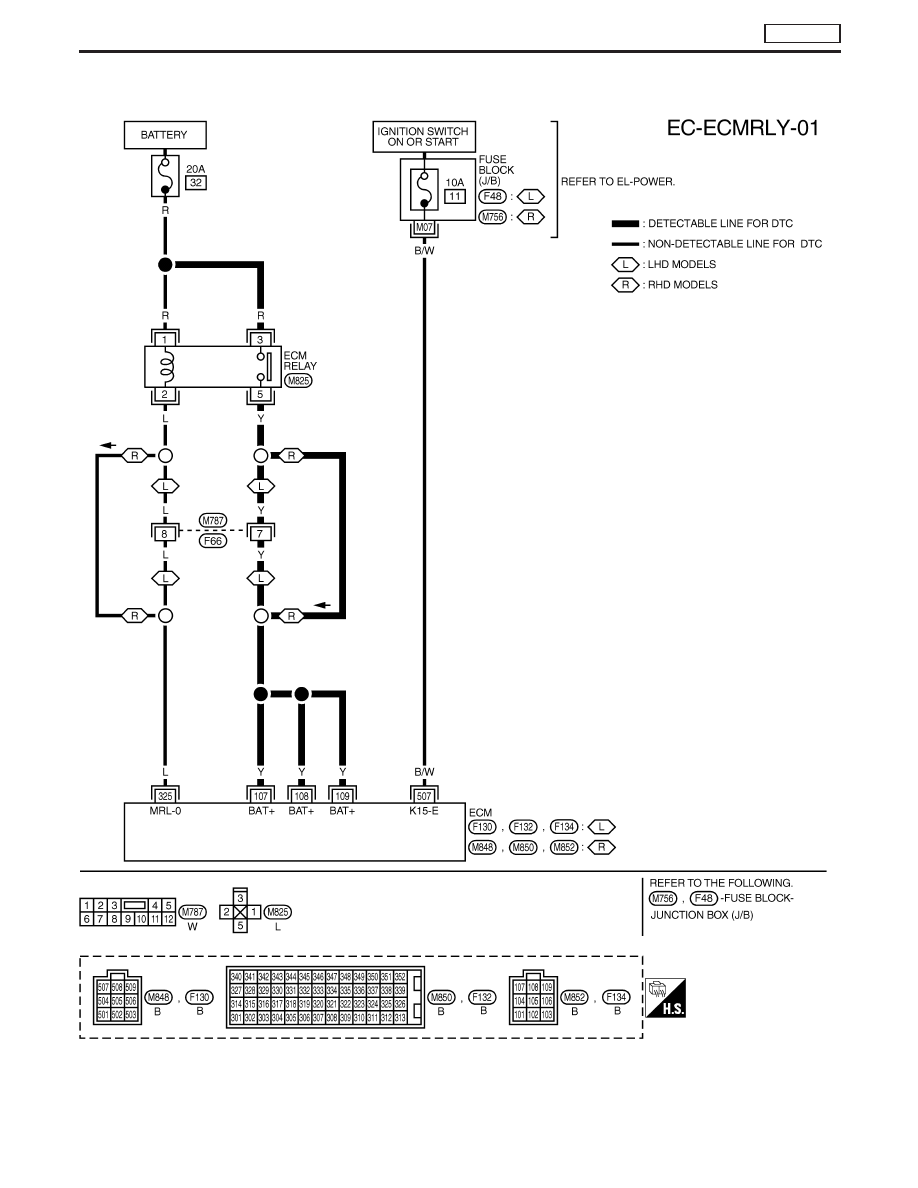

Wiring Diagram

YEC250A

DTC P1620 ECM RLY

TD27Ti

EC-447

Diagnostic Procedure

INSPECTION START

CHECK ECM POWER SUPPLY CIRCUIT.
1. Turn ignition switch “OFF”.
2. Disconnect ECM relay.
3. Check voltage between ECM terminals

q

1

,

q

3

and ground with CONSULT-II or

tester.

Voltage: Battery voltage

OK

E

NG

Check the following.

I

20A fuse

I

Harness for open and
short between ECM
relay and battery

If NG, repair open circuit or
short to ground or short to
power in harness or con-
nectors.

CHECK ECM INPUT SIGNAL CIRCUIT
FOR OPEN AND SHORT
1. Turn ignition switch “OFF”.
2. Disconnect ECM harness connector.
3. Check harness continuity between ECM

terminals

107

,

108

,

109

and ECM

relay terminal

q

5

. Refer to Wiring Dia-

gram.

Continuity should exist.
4. Also check harness for short to ground

and short to power.

OK

E

NG

Check the following.

I

Harness connectors

M787

,

F66

(LHD mod-

els)

I

Harness for open or
short between ECM
relay and ECM

If NG, repair harness or
connectors.

CHECK ECM OUTPUT SIGNAL CIRCUIT
FOR OPEN AND SHORT.
1. Check harness continuity between ECM

terminal

325

and ECM relay terminal

q

2

. Refer to Wiring Diagram.

Continuity should exist.
2. Also check harness for short to ground

and short to power.

OK

E

NG

Check the following.

I

Harness connectors

M787

,

F66

(LHD mod-

els)

I

Harness for open or
short between ECM
relay and ECM

If NG, repair harness or
connectors.

CHECK ECM RELAY
1. Apply 12V direct current between ECM

relay terminals

q

1

and

q

2

.

2. Check continuity between ECM relay

terminals

q

3

and

q

5

.

12V (

q

1

-

q

2

) applied: Continuity should

exist

No voltage applied: No continuity

OK

E

NG

Replace ECM relay.

Check ECM pin terminals for damage and
check the connection of ECM harness
connector.

INSPECTION END

YEC283A

MEC945D

NEF350

H

H

H

H

H

H

DTC P1620 ECM RLY

TD27Ti

EC-448
