Wiring Diagram

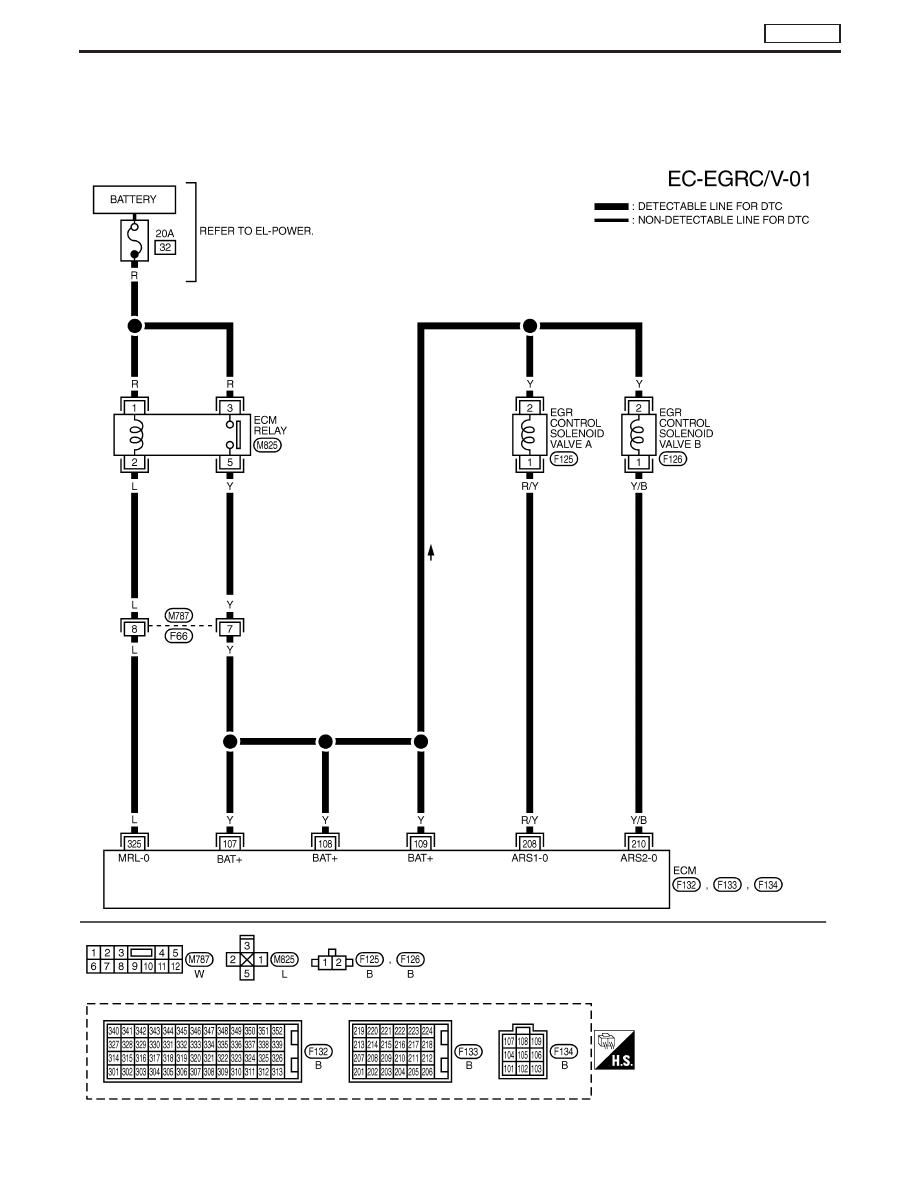

LHD MODELS

EGR control solenoid valve A and B

YEC159A

DTC P1404 EGR SOL/V A, DTC P1405 EGR SOL/V B/P1407

THROTTLE SOLENOID VALVE

TD27Ti

EC-433

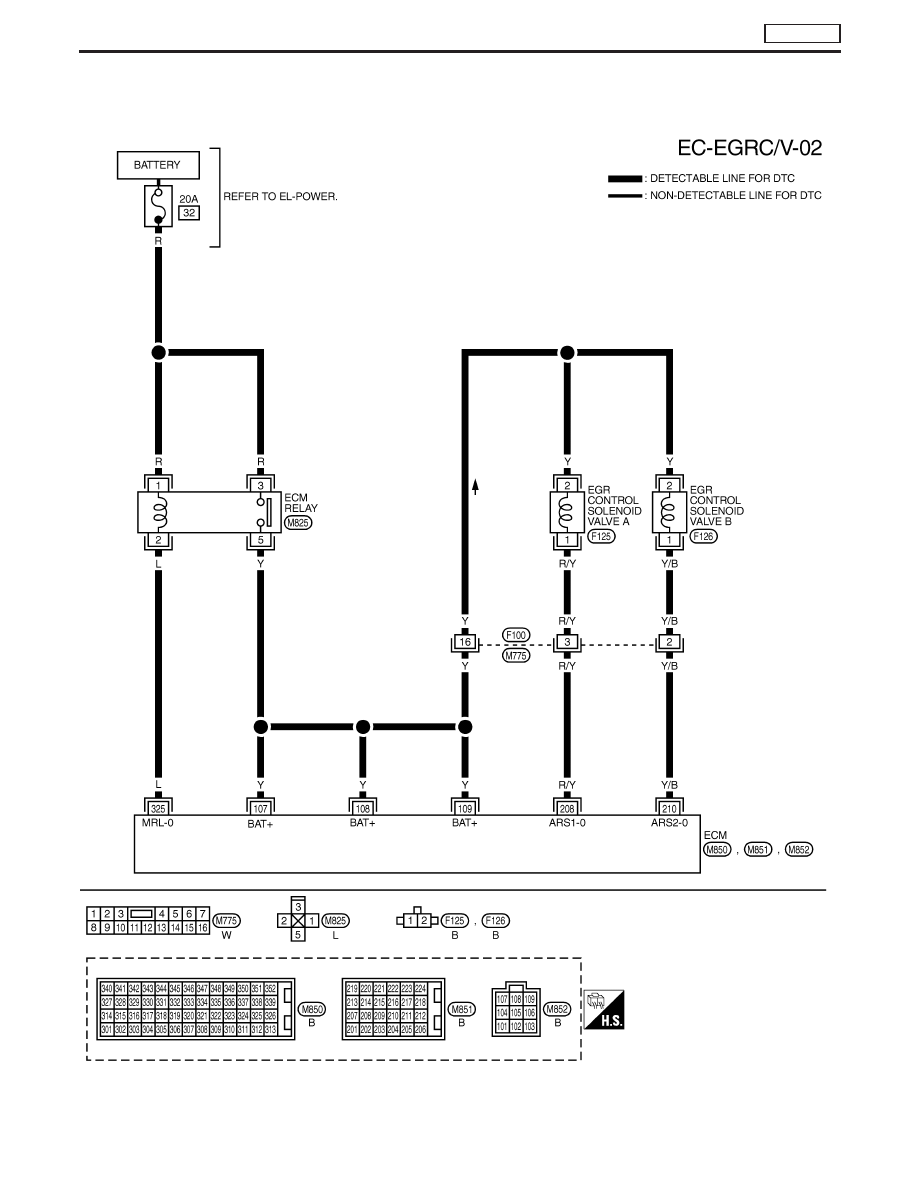

RHD MODELS

EGR control solenoid valve A and B

YEC160A

DTC P1404 EGR SOL/V A, DTC P1405 EGR SOL/V B/P1407

THROTTLE SOLENOID VALVE

TD27Ti

Wiring Diagram (Cont’d)

EC-434

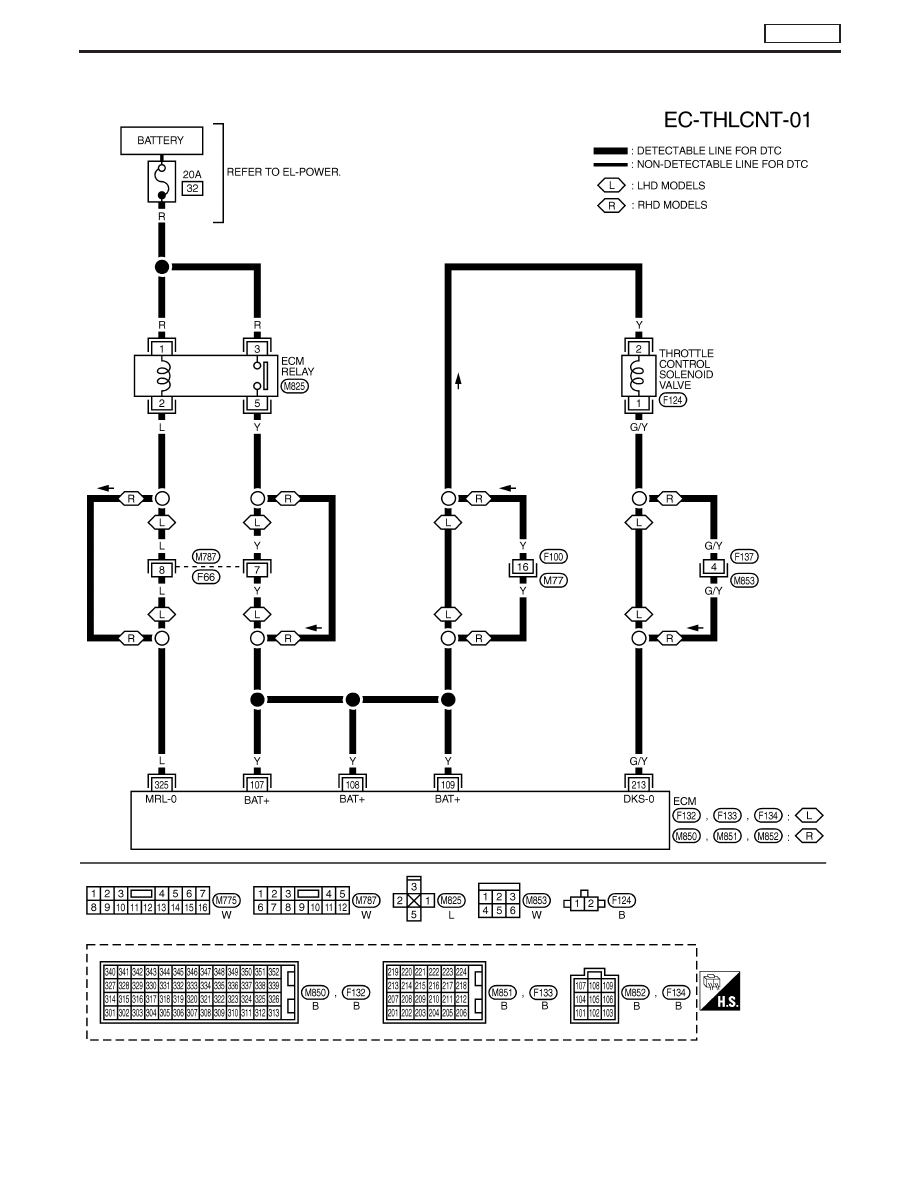

Throttle control solenoid valve

YEC161A

DTC P1404 EGR SOL/V A, DTC P1405 EGR SOL/V B/P1407

THROTTLE SOLENOID VALVE

TD27Ti

Wiring Diagram (Cont’d)

EC-435

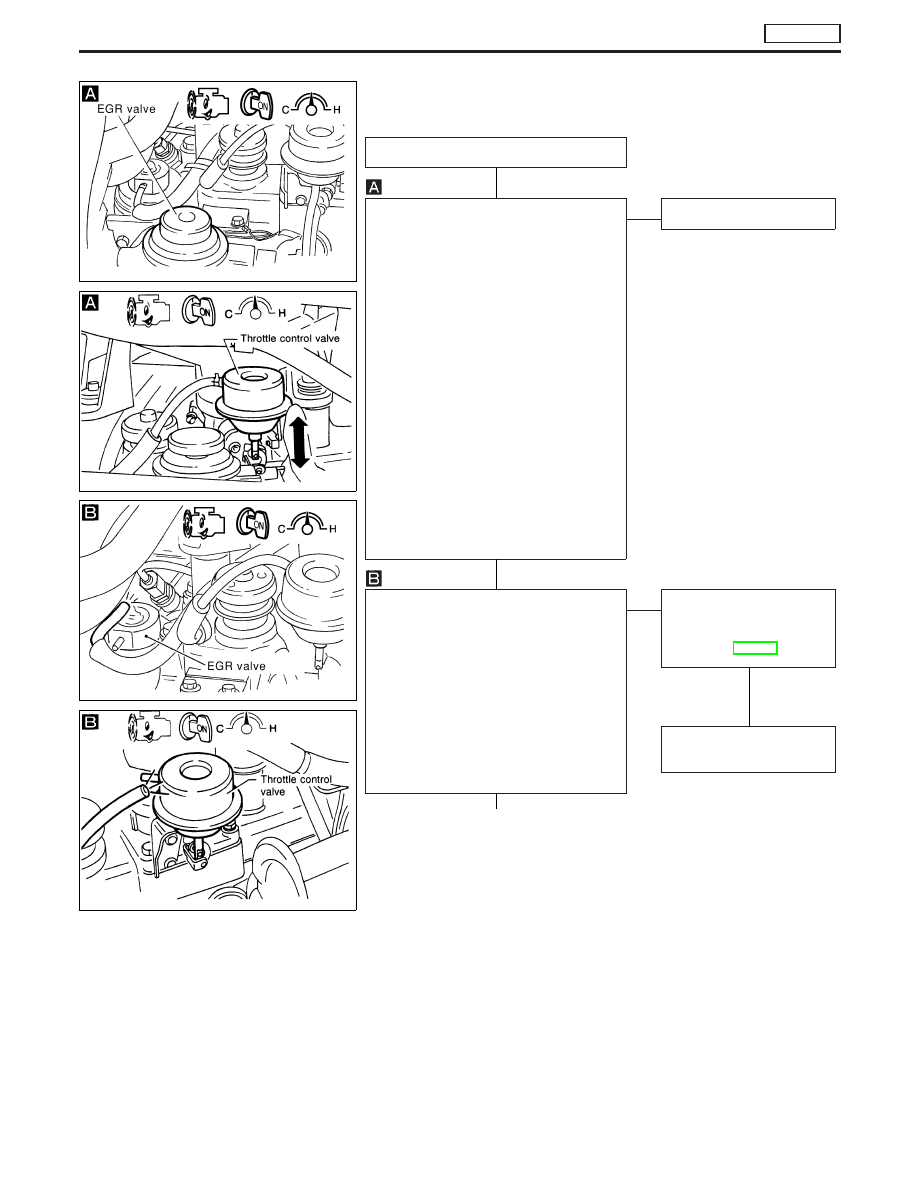

Diagnostic Procedure

EGR CONTROL

INSPECTION START

CHECK OVERALL FUNCTION.
1. Start engine and warm it up sufficiently.
2. Perform diagnostic test mode II (Self-

diagnostic results).
Make sure that diagnostic trouble code
P0000 (0505) is displayed.

3. Make sure that EGR valve spring

moves up and down (Use your finger)
under the following conditions.
At idle:

Spring does not move.

Racing engine from idle to 3,000
rpm:

Spring moves up and down.

4. Make sure that throttle control valve rod

moves up and down under the following
conditions.
At idle:

Rod does not move.

Racing engine from idle to 3,000
rpm:

Rod moves up and down.

NG

E

OK

INSPECTION END

CHECK VACUUM SOURCES TO EGR
VALVE AND THROTTLE CONTROL
VALVE.
1. Disconnect vacuum hoses to EGR

valve and throttle control valve.

2. Make sure that vacuum exists under

the following conditions.
At idle:

Vacuum should exist.

Racing engine from idle to 3,000
rpm:

Vacuum should not exist.

NG

E

OK

CHECK COMPONENTS
(EGR valve and throttle
control valve).
(See page EC-439.)

NG

Replace malfunctioning
component(s).

q

A

YEC243A

NEF509

YEC244A

NEF511

H

H

H

H

DTC P1404 EGR SOL/V A, DTC P1405 EGR SOL/V B/P1407

THROTTLE SOLENOID VALVE

TD27Ti

EC-436
