Nissan Terrano r20e. Manual - part 159





Description

Vibration when stopping the engine can be controlled by cutting
intake air just before the fuel is cut. The intake air control valve
control solenoid valve controls the ON-OFF load of the intake air
control valve actuator. As a result, the intake air control valve con-
trol solenoid valve will be turned ON when the ignition switch is
turned OFF with the engine running and when the engine stalls.
After the engine has stopped, the intake air control valve control
solenoid valve will return to fully open.

Operation

Sensor

Input Signal to ECM

ECM

Function

Actuator

Ignition switch

OFF

Intake

air con-

trol

valve

control

Intake air control valve control solenoid

valve

"

Intake air control valve actuator

Crankshaft position sensor (TDC)

Engine stall

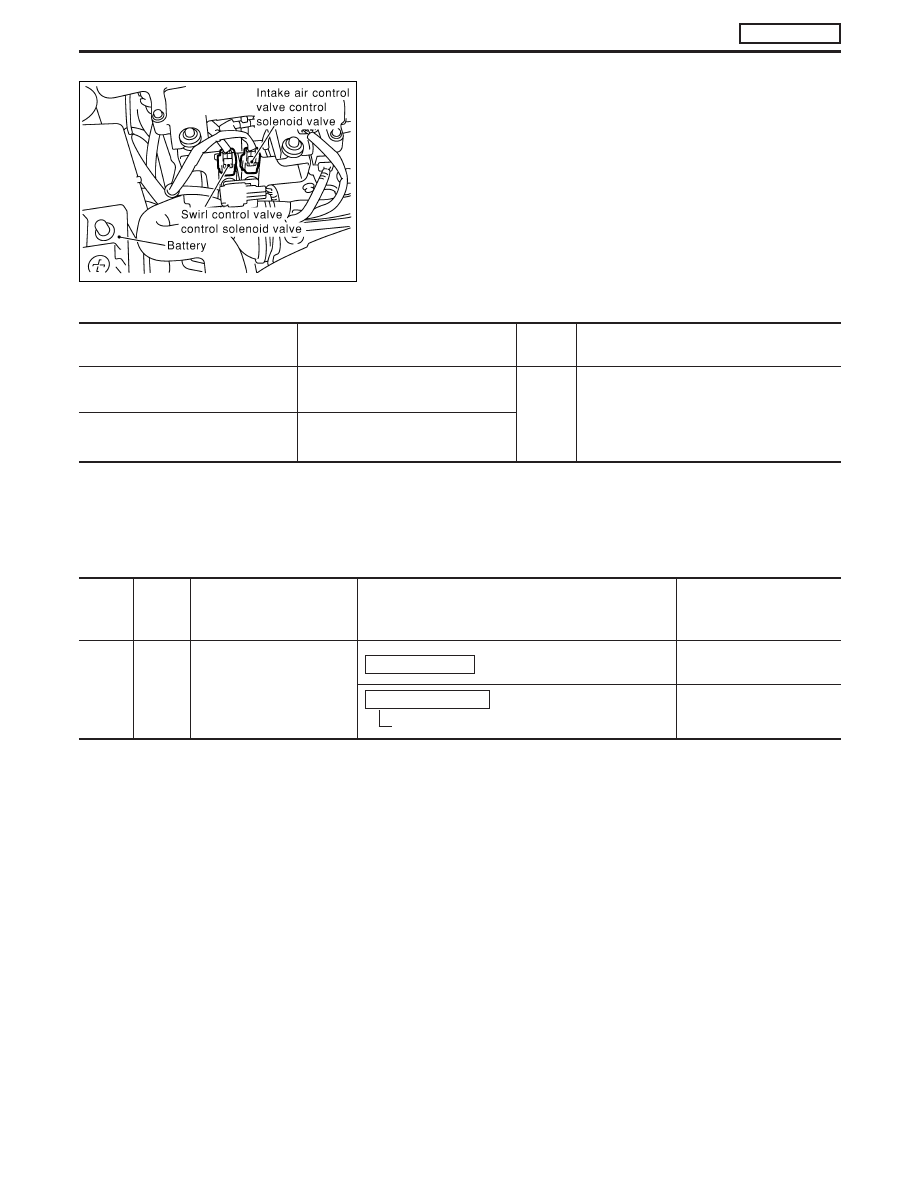

ECM Terminals and Reference Value

Specification data are reference values, and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may damage the
ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TER-

MINAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

2

LG

Intake air control valve
control solenoid valve

Engine is running.

BATTERY VOLTAGE
(11 - 14V)

Ignition switch “OFF”

For a few seconds after engine stops

Approximately 0.1V

MEC006E

INTAKE AIR CONTROL VALVE CONTROL SOLENOID

VALVE

ZD30DDTi

EC-273

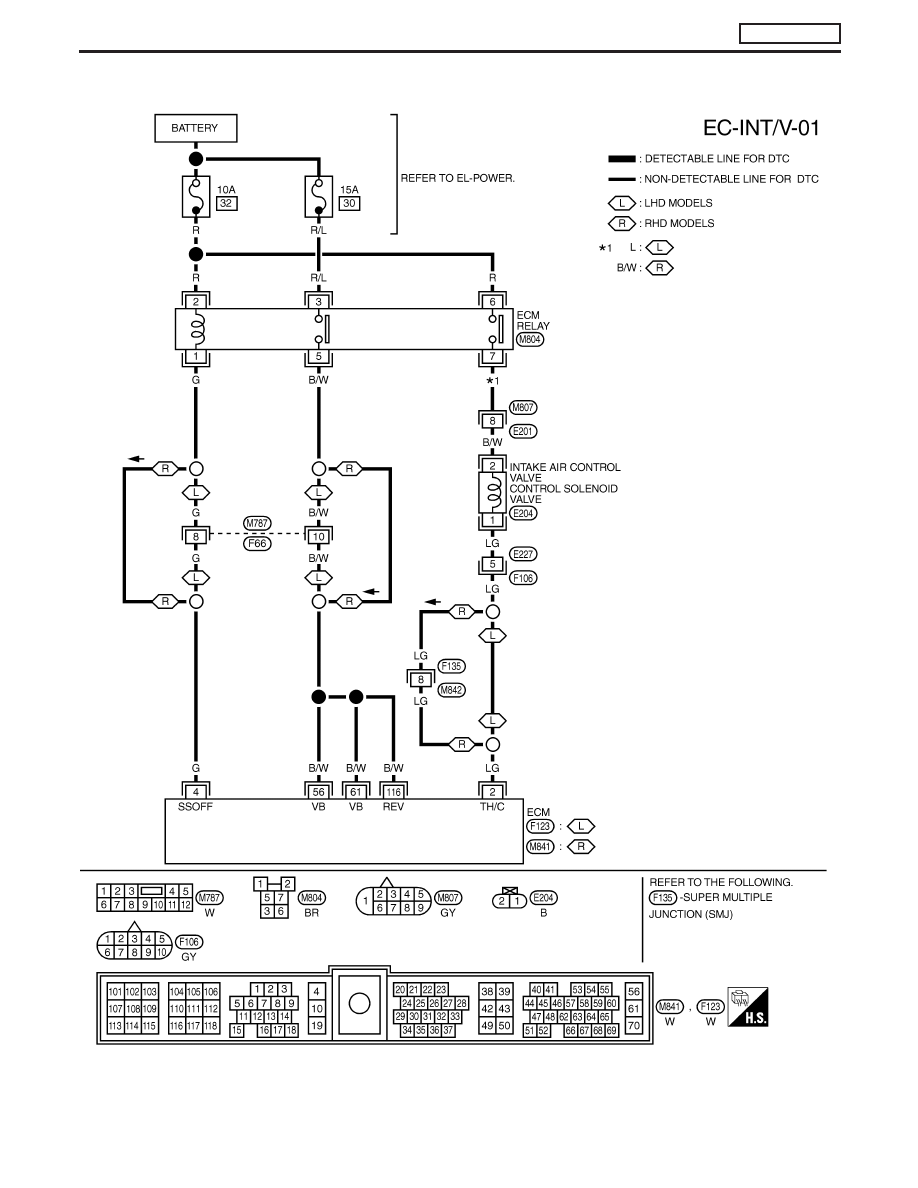

Wiring Diagram

YEC200A

INTAKE AIR CONTROL VALVE CONTROL SOLENOID

VALVE

ZD30DDTi

EC-274

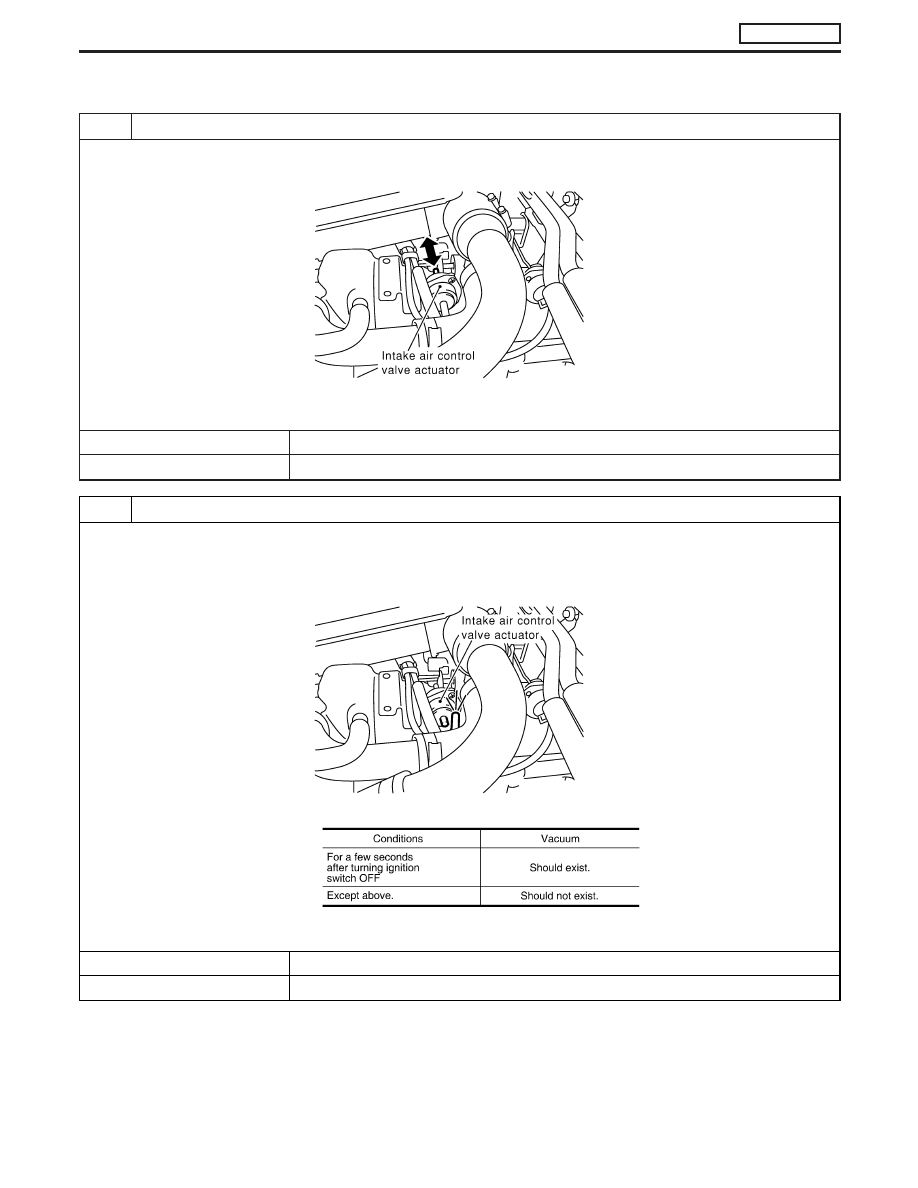

Diagnostic Procedure

1

CHECK OVERALL FUNCTION

1. Start engine and let it idle.
2. Make sure that intake air control valve actuator rod moves when turning ignition switch “OFF”.

MEC011E

OK or NG

OK

E

INSPECTION END

NG

E

GO TO 2.

2

CHECK VACUUM SOURCE

1. Turn ignition switch “OFF”.
2. Disconnect vacuum hose connected to intake air control valve actuator.
3. Start engine and let it idle.
4. Check vacuum hose for vacuum existence under the following conditions.

MEC012E

MTBL1328

OK or NG

OK

E

GO TO 3.

NG

E

GO TO 4.

INTAKE AIR CONTROL VALVE CONTROL SOLENOID

VALVE

ZD30DDTi

EC-275

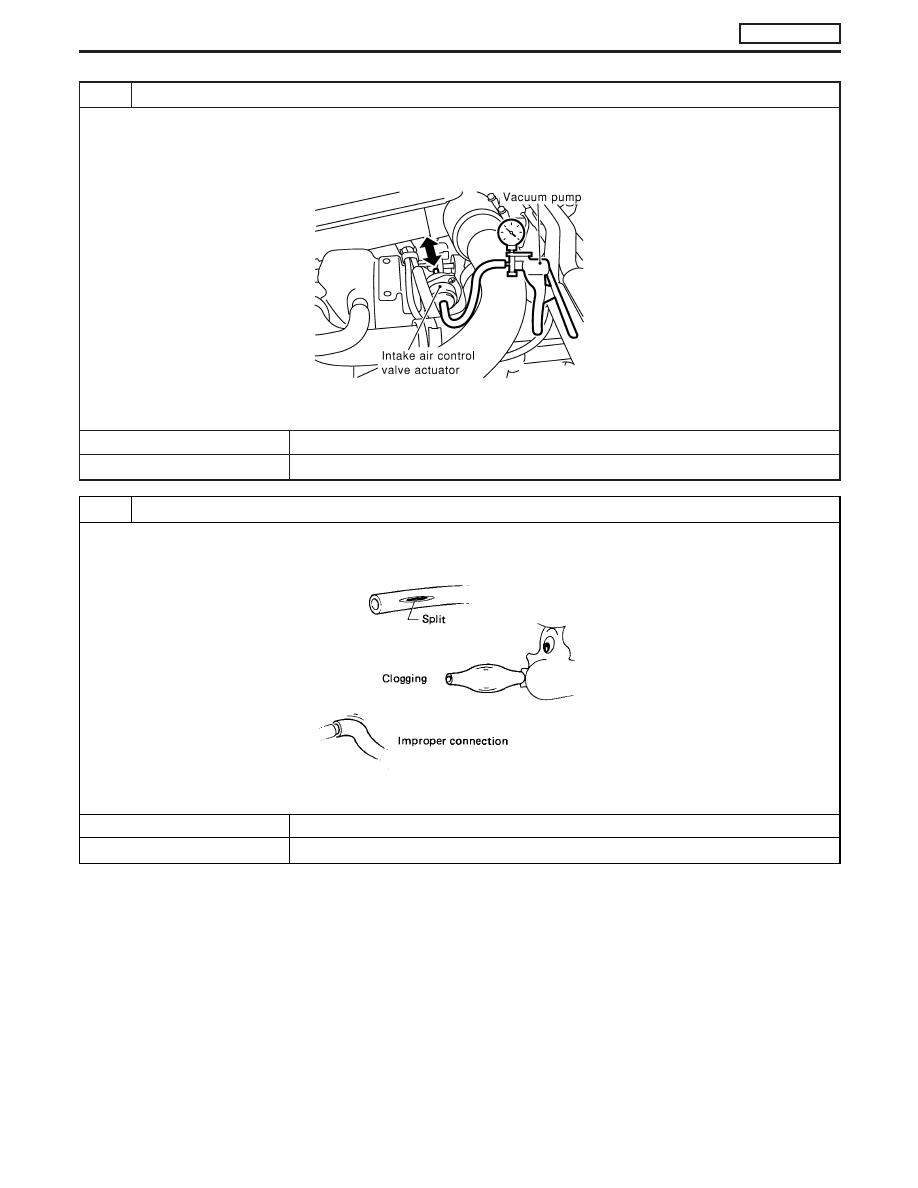

3

CHECK INTAKE AIR CONTROL VALVE ACTUATOR

4. Turn ignition switch “OFF”.
5. Install a vacuum pump to intake air control valve actuator.
6. Make sure that the intake air control valve actuator rod moves smoothly when applying vacuum of −93.3 kPa (−933 mbar, −700

mmHg, −27.56 psi) and releasing it.

MEC013E

OK or NG

OK

E

Repair or replace vacuum hoses and vacuum gallery.

NG

E

Replace intake air control valve actuator.

4

CHECK VACUUM HOSE

3. Turn ignition switch “OFF”.
4. Check vacuum hoses and vacuum gallery for clogging, cracks or improper connection.

SEF109L

OK or NG

OK

E

GO TO 5.

NG

E

Repair or replace vacuum hoses and vacuum gallery.

INTAKE AIR CONTROL VALVE CONTROL SOLENOID

VALVE

ZD30DDTi

Diagnostic Procedure (Cont’d)

EC-276
