Nissan Terrano r20e. Manual - part 157

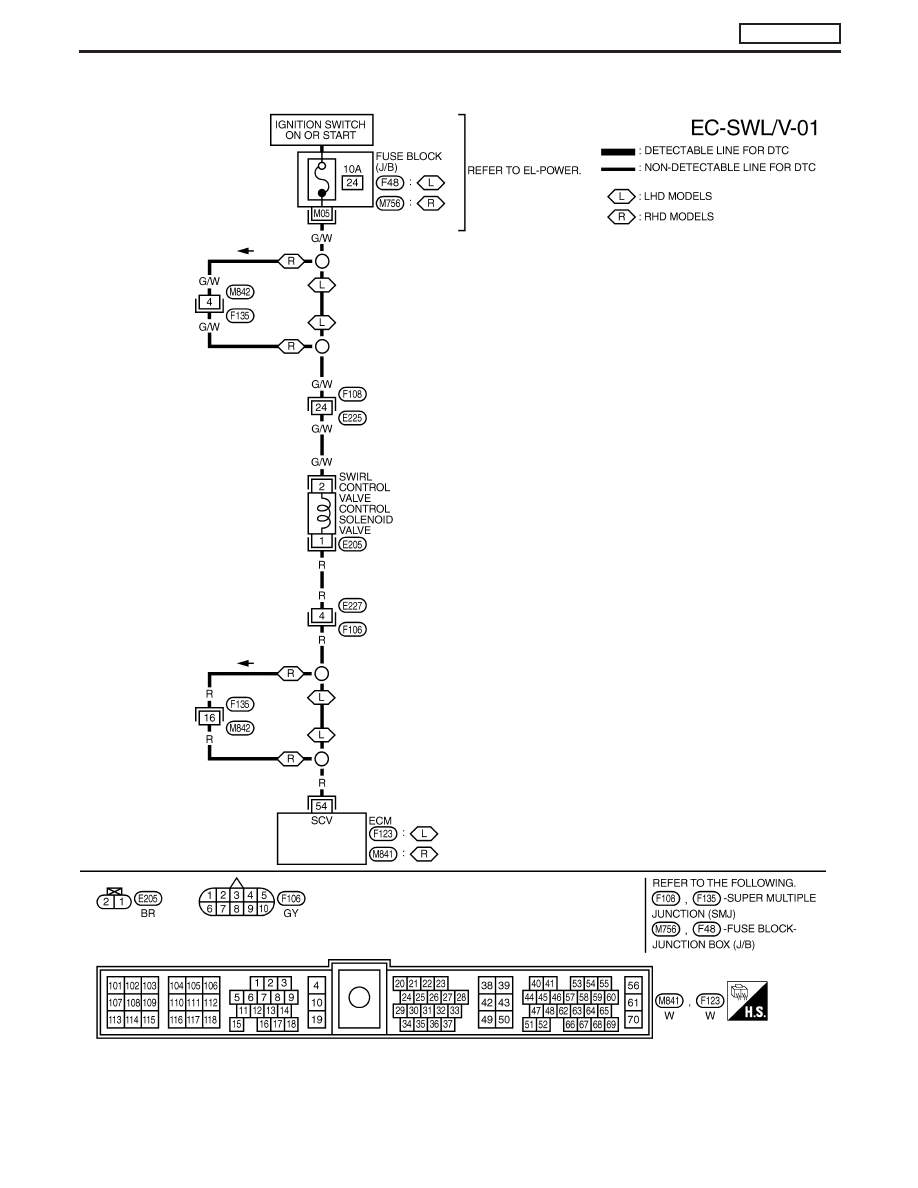

Wiring Diagram

YEC199A

SWIRL CONTROL VALVE CONTROL SOLENOID VALVE

ZD30DDTi

EC-265

Diagnostic Procedure

1

INSPECTION START

Do you have CONSULT-II?

Yes or No

Yes

E

GO TO 2.

No

E

GO TO 3.

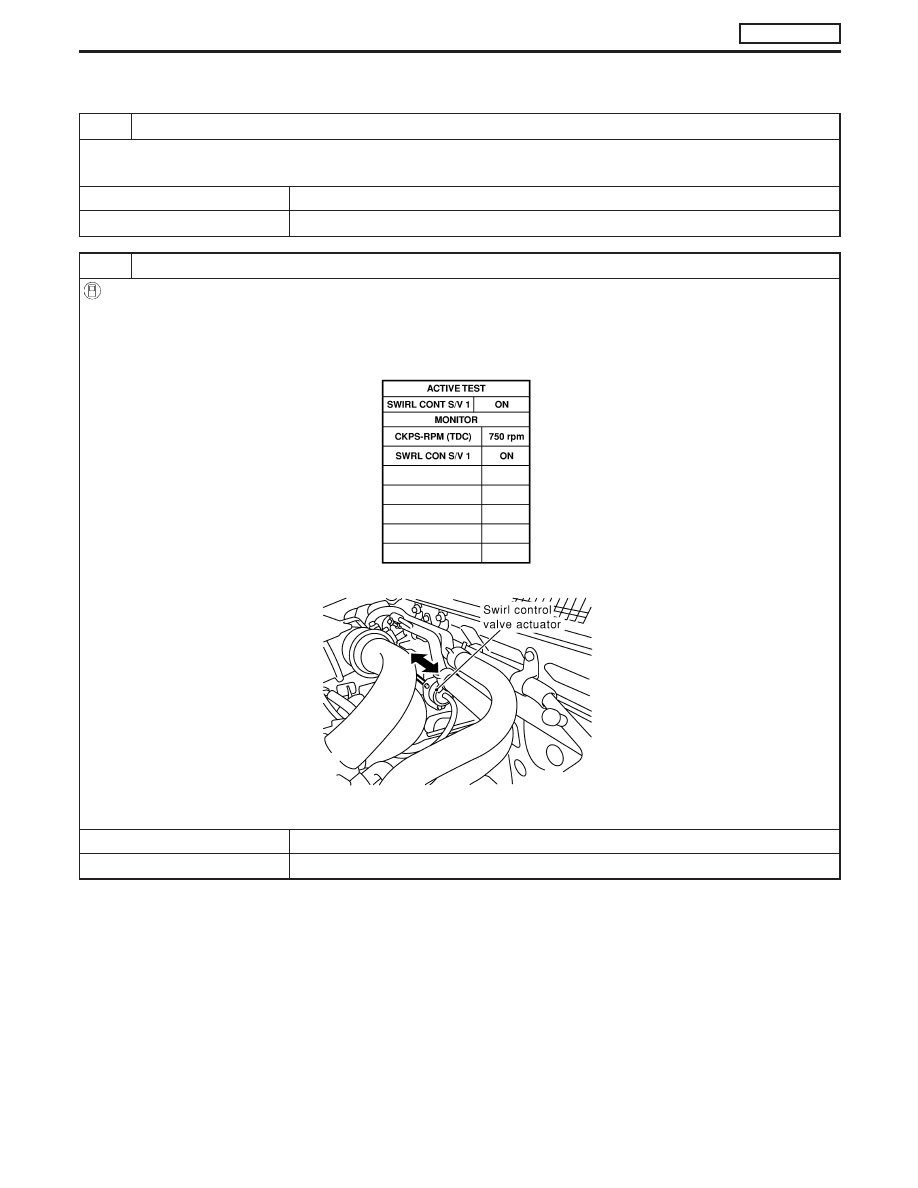

2

CHECK OVERALL FUNCTION

With CONSULT-II

1. Start engine and let it idle.
2. Select “SWIRL CONT S/V 1” in “ACTIVE TEST” mode with CONSULT-II.
3. Touch “ON” and “OFF” alternately on CONSULT-II screen.
4. Make sure that swirl control valve actuator rod moves according to “SWIRL CONT S/V 1” indication.

MEC007E

MEC008E

OK or NG

OK

E

INSPECTION END

NG

E

GO TO 4.

SWIRL CONTROL VALVE CONTROL SOLENOID VALVE

ZD30DDTi

EC-266

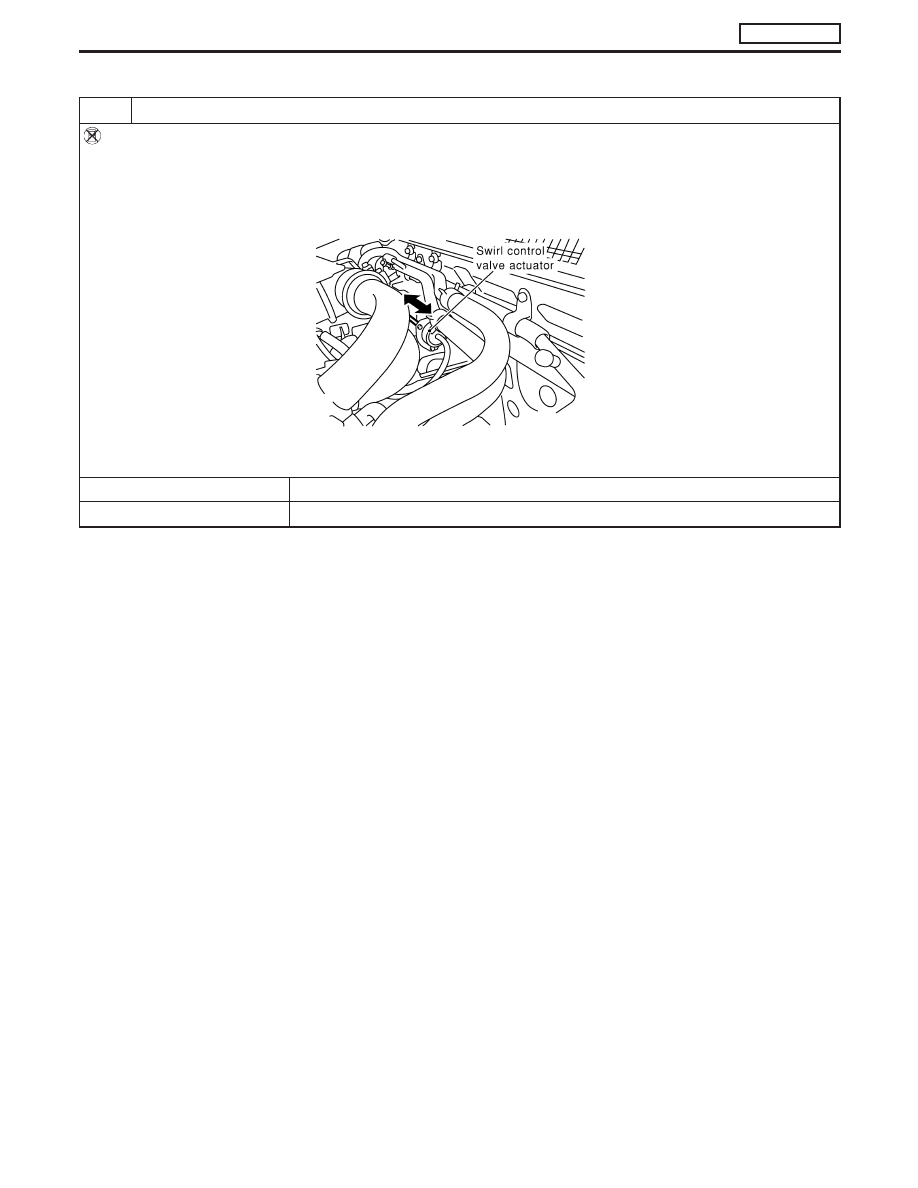

3

CHECK OVERALL FUNCTION

Without CONSULT-II

1. Lift up the vehicle.
2. Start engine and warm it up to normal operating temperature.
3. Run engine at idle speed.
4. Make sure that swirl control valve actuator rod moves when shifting the shift lever to “P” or “Neutral” position and then to posi-

tions other than “P” and “Neutral”.

MEC008E

OK or NG

OK

E

INSPECTION END

NG

E

GO TO 5.

SWIRL CONTROL VALVE CONTROL SOLENOID VALVE

ZD30DDTi

Diagnostic Procedure (Cont’d)

EC-267

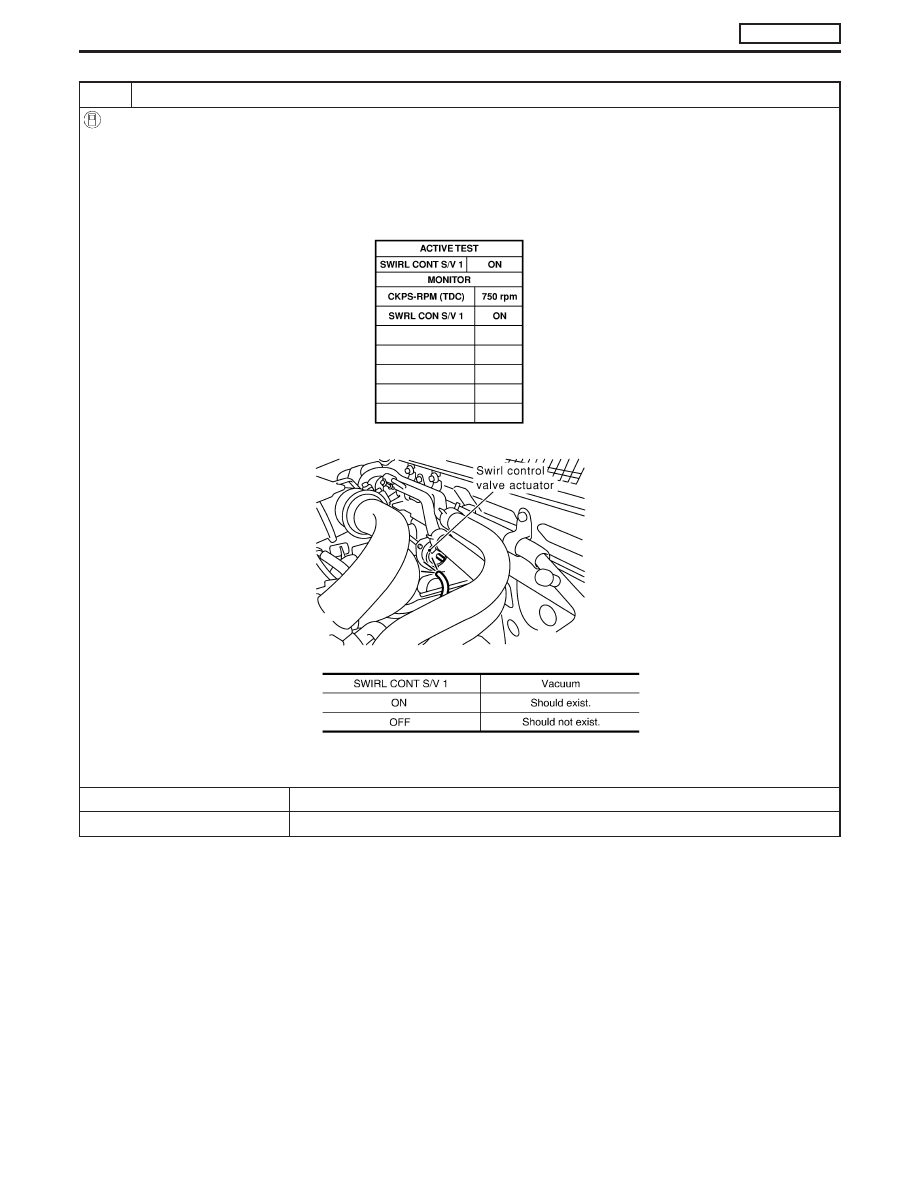

4

CHECK VACUUM SOURCE

With CONSULT-II

1. Turn ignition switch “OFF”.
2. Disconnect vacuum hose connected to swirl control valve actuator.
3. Start engine and let it idle.
4. Select “SWIRL CONT S/V 1” in “ACTIVE TEST” mode with CONSULT-II.
5. Touch “ON” and “OFF” alternately on CONSULT-II screen.
6. Check vacuum hose for vacuum existence under the following conditions.

MEC007E

MEC009E

MTBL1326

OK or NG

OK

E

GO TO 7.

NG

E

GO TO 6.

SWIRL CONTROL VALVE CONTROL SOLENOID VALVE

ZD30DDTi

Diagnostic Procedure (Cont’d)

EC-268
