Wiring Diagram

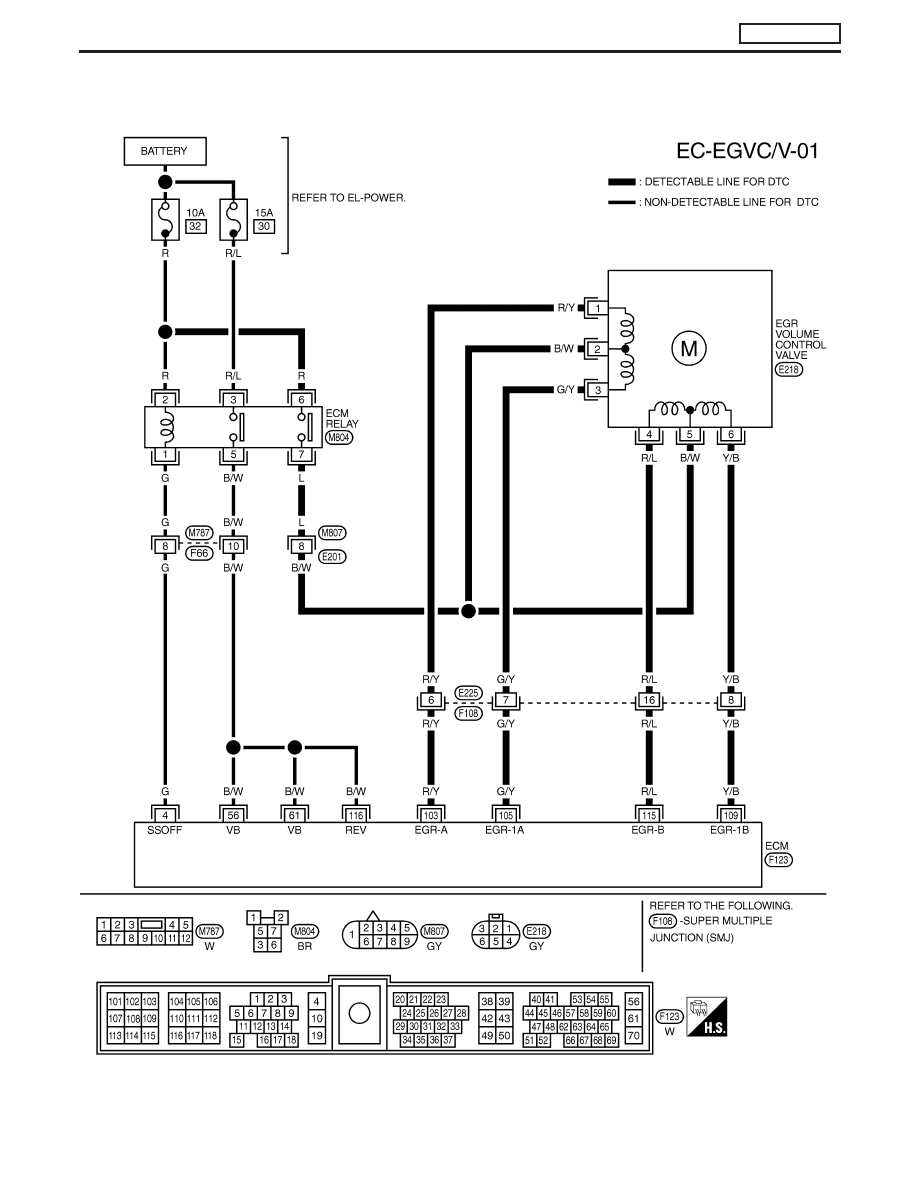

LHD MODELS

YEC193A

DTC 1003 EGR VOLUME CONT/V

ZD30DDTi

EC-225

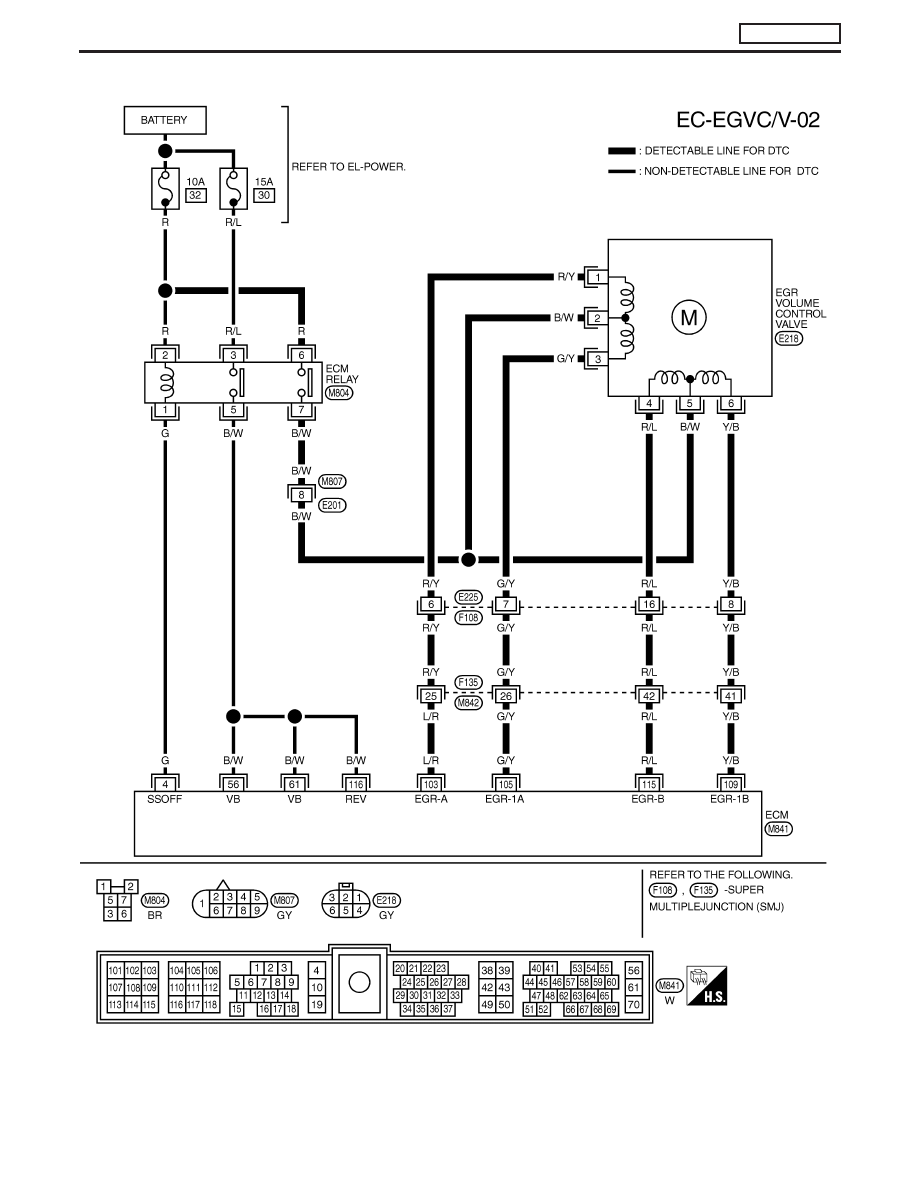

RHD MODELS

YEC194A

DTC 1003 EGR VOLUME CONT/V

ZD30DDTi

Wiring Diagram (Cont’d)

EC-226

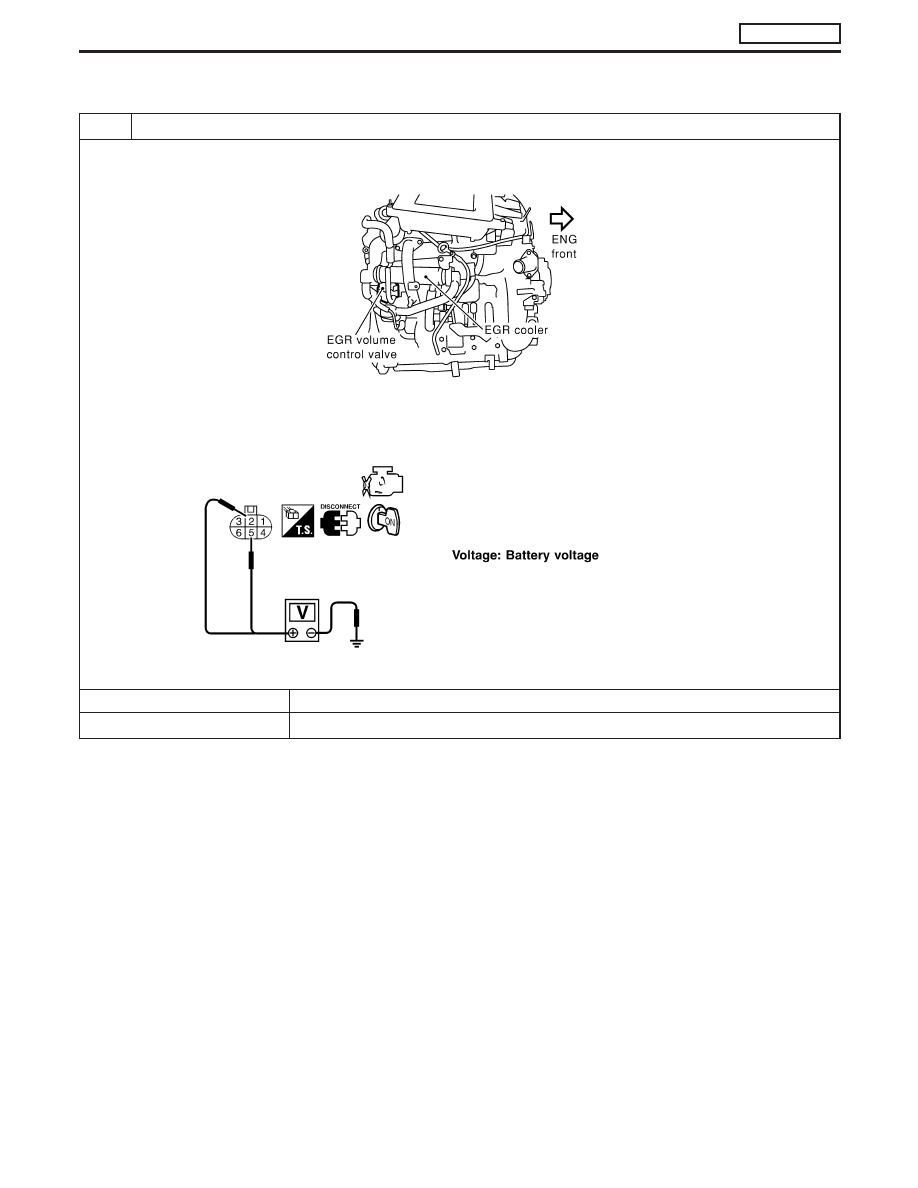

Diagnostic Procedure

1

CHECK EGR VOLUME CONTROL VALVE POWER SUPPLY CIRCUIT-I

1. Turn ignition switch “OFF”.
2. Disconnect EGR volume control valve harness connector.

MEC019E

3. Turn ignition switch “ON”.
4. Check voltage between EGR volume control valve terminals 2, 5 and ground with CONSULT-II or tester.

SEF412Y

OK or NG

OK

E

GO TO 7.

NG

E

GO TO 2.

DTC 1003 EGR VOLUME CONT/V

ZD30DDTi

EC-227

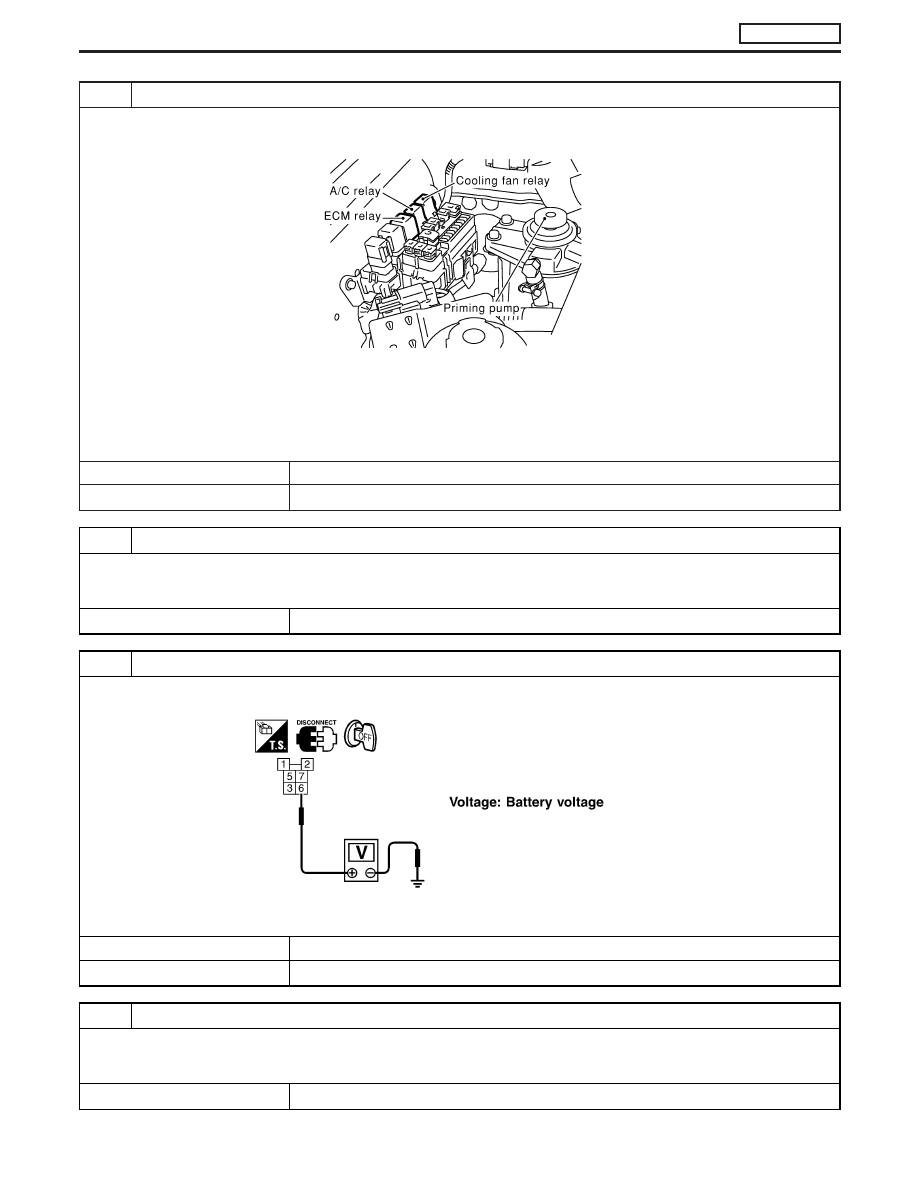

2

CHECK EGR VOLUME CONTROL VALVE POWER SUPPLY CIRCUIT-II

1. Turn ignition switch “OFF”.
2. Disconnect ECM relay.

MEC021E

3. Check harness continuity between ECM relay terminal 7 and EGR volume control valve terminals 2 and 5. Refer to Wiring Dia-

gram.

Continuity should exist.

OK or NG

OK

E

GO TO 4.

NG

E

GO TO 3.

3

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors M807, E201

I

Harness for open or short between EGR volume control valve and ECM relay

E

Repair open circuit or short to ground or short to power in harness or connectors.

4

CHECK EGR VOLUME CONTROL VALVE POWER SUPPLY CIRCUIT-III

Check voltage between ECM relay terminal 6 and ground with CONSULT-II or tester.

SEF297Z

OK or NG

OK

E

GO TO 6.

NG

E

GO TO 5.

5

DETECT MALFUNCTIONING PART

Check the following.

I

10A fuse

I

Harness for open or short between ECM relay and battery

E

Repair open circuit or short to ground or short to power in harness or connectors.

DTC 1003 EGR VOLUME CONT/V

ZD30DDTi

Diagnostic Procedure (Cont’d)

EC-228
