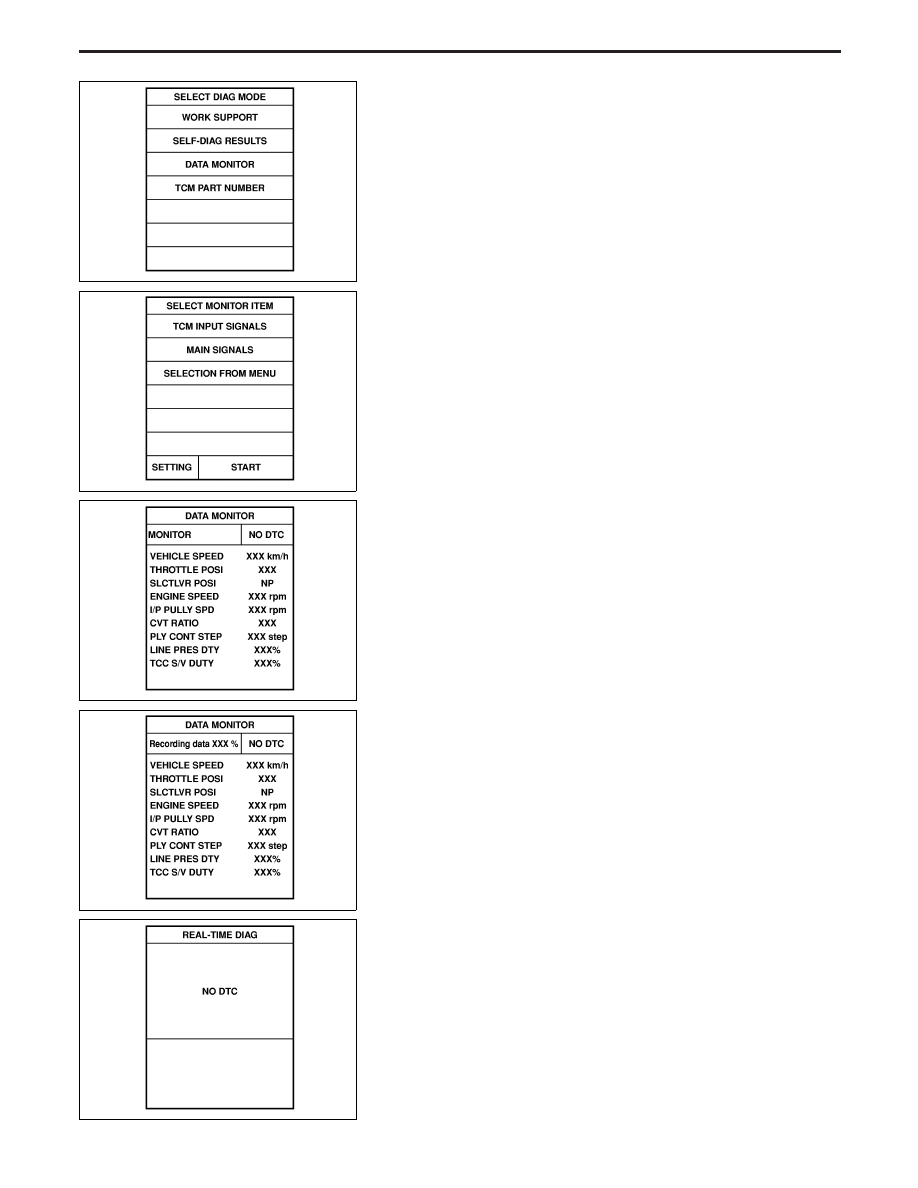

6. Touch “DATA MONITOR”.

7. Touch “MAIN SIGNALS” to set recording condition.
8. See “Numerical Display”, “Barchart Display” or “Line Graph Dis-

play”.

9. Touch “START”.

10. When performing cruise test, touch “Store Data”.

11. After finishing cruise test part 1, touch “STOP”.

12. Touch “STORE”.

SAT252K

SAT253K

SAT236K

SAT237K

SAT254K

TROUBLE DIAGNOSIS — Basic Inspection

Road Test (Cont’d)

AT-37

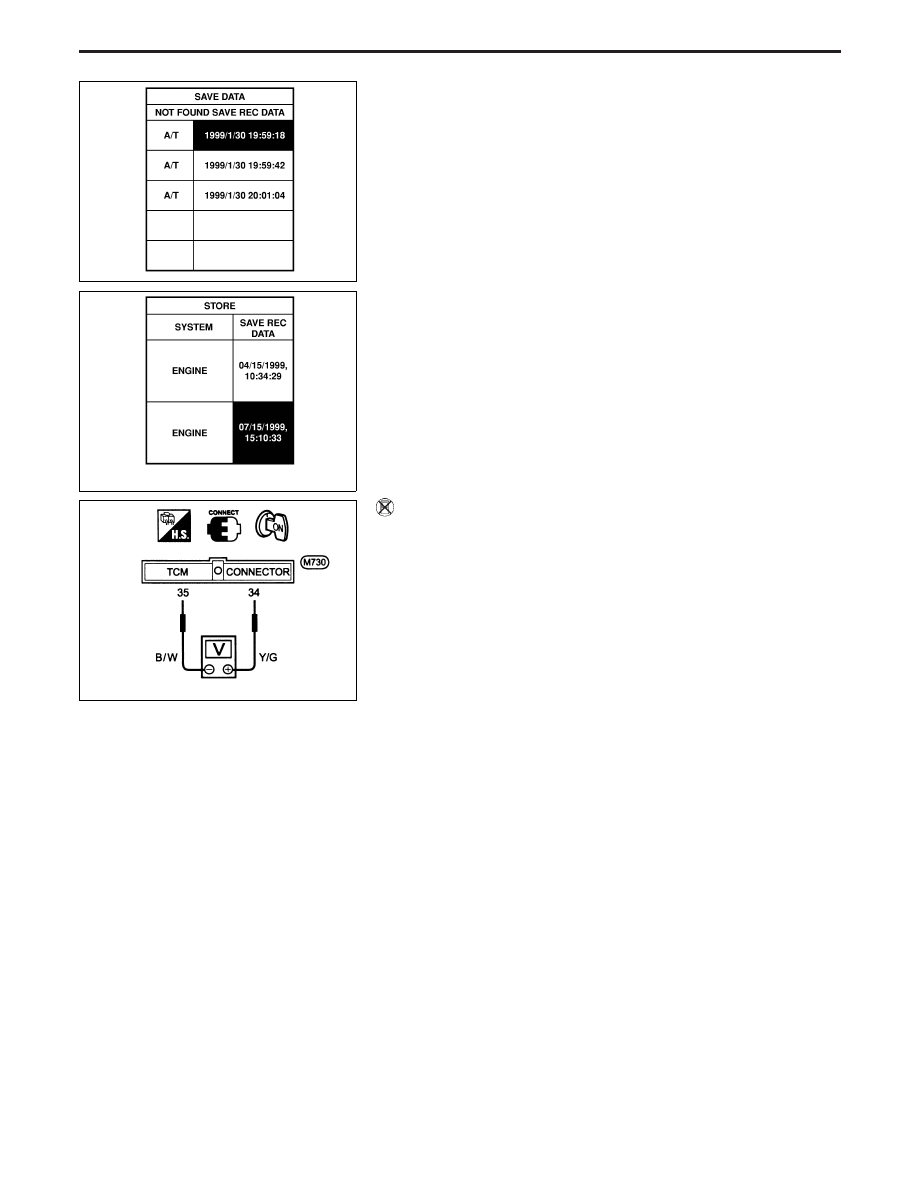

13. Touch “DISPLAY”.

14. Touch “PRINT”.
15. Check the monitor data printed out.
16. Continue cruise test part 2 and 3.

Without CONSULT-II

I

Throttle (accelerator) position can be checked by voltage
across terminals

q

34

and

q

35

of TCM.

SAT608J

SAT238K

NAT235

TROUBLE DIAGNOSIS — Basic Inspection

Road Test (Cont’d)

AT-38

CRUISE TEST — Part 1

Drive vehicle for approx. 10 minutes to
warm engine oil and ATF up to operating
temperature.

ATF operating temperature:

50 - 80°C (122 - 176°F)

1. Park vehicle on flat surface.
2. Set overdrive control switch to “ON”

position.

3. Move selector lever to “P” position.
4. Start engine.

Move selector lever to “D” position.

Accelerate vehicle by constantly depress-
ing accelerator pedal halfway.

Does vehicle start from D

1

?

Read gear position.

Yes

E

No

Go to “11. Vehicle Cannot
Be Started From D

1

”,

AT-102.

Does A/T shift from D

1

to D

2

at the speci-

fied speed?

Read gear position, throttle open-
ing and vehicle speed.

Specified speed when shifting from
D

1

to D

2

:

Refer to Shift schedule, AT-196.

Yes

E

No

Go to “12. A/T Does Not
Shift: D

1

,

D

2

Or Does

Not Kickdown: D

4

,

D

2

”,

AT-196.

Does A/T shift from D

2

to D

3

at the speci-

fied speed?

Read gear position, throttle posi-
tion and vehicle speed.

Specified speed when shifting from
D

2

to D

3

:

Refer to Shift schedule, AT-104.

Yes

E

No

Go to “13. A/T Does Not
Shift: D

2

,

D

3

”, AT-104.

q

A

(Go to next page.)

SAT774B

SAT775B

SAT495G

SAT401H

H

H

H

H

H

H

H

TROUBLE DIAGNOSIS — Basic Inspection

Road Test (Cont’d)

AT-39

q

A

Does A/T shift from D

3

to D

4

at the speci-

fied speed?

Read gear position, throttle posi-
tion and vehicle speed.

Specified speed when shifting from
D

3

to D

4

:

Refer to Shift schedule, AT-196.

Yes

E

No

Go to “14. A/T Does Not
Shift: D

3

,

D

4

”, AT-105.

Does A/T perform lock-up at the specified
speed?

Read vehicle speed, throttle posi-
tion when lock-up duty becomes
94%.

Specified speed when lock-up
occurs:

Refer to Shift schedule, AT-196.

Yes

E

No

Go to “15. A/T Does Not
Perform Lock-up”, AT-106.

Does A/T hold lock-up condition for more
than 30 seconds?

Yes

E

No

Go to “16. A/T Does Not
Hold Lock-up Condition”,
AT-107.

1. Release accelerator pedal.
2. Is lock-up released when accelerator

pedal is released?

Yes

E

No

Go to “17. Lock-up Is Not
Released”, AT-107.

1. Decelerate vehicle by applying foot

brake lightly.

2. Does engine speed return to idle

smoothly when A/T is shifted from D

4

to

D

3

?

Read gear position and engine
speed.

Yes

E

No

Go to “18. Engine Speed
Does Not Return To Idle
(Light Braking D

4

,

D

3

)”,

AT-108.

1. Stop vehicle.
2. Go to “Cruise test — Part 2”, AT-41.

SAT402H

SAT403H

H

H

H

H

H

H

TROUBLE DIAGNOSIS — Basic Inspection

Road Test (Cont’d)
