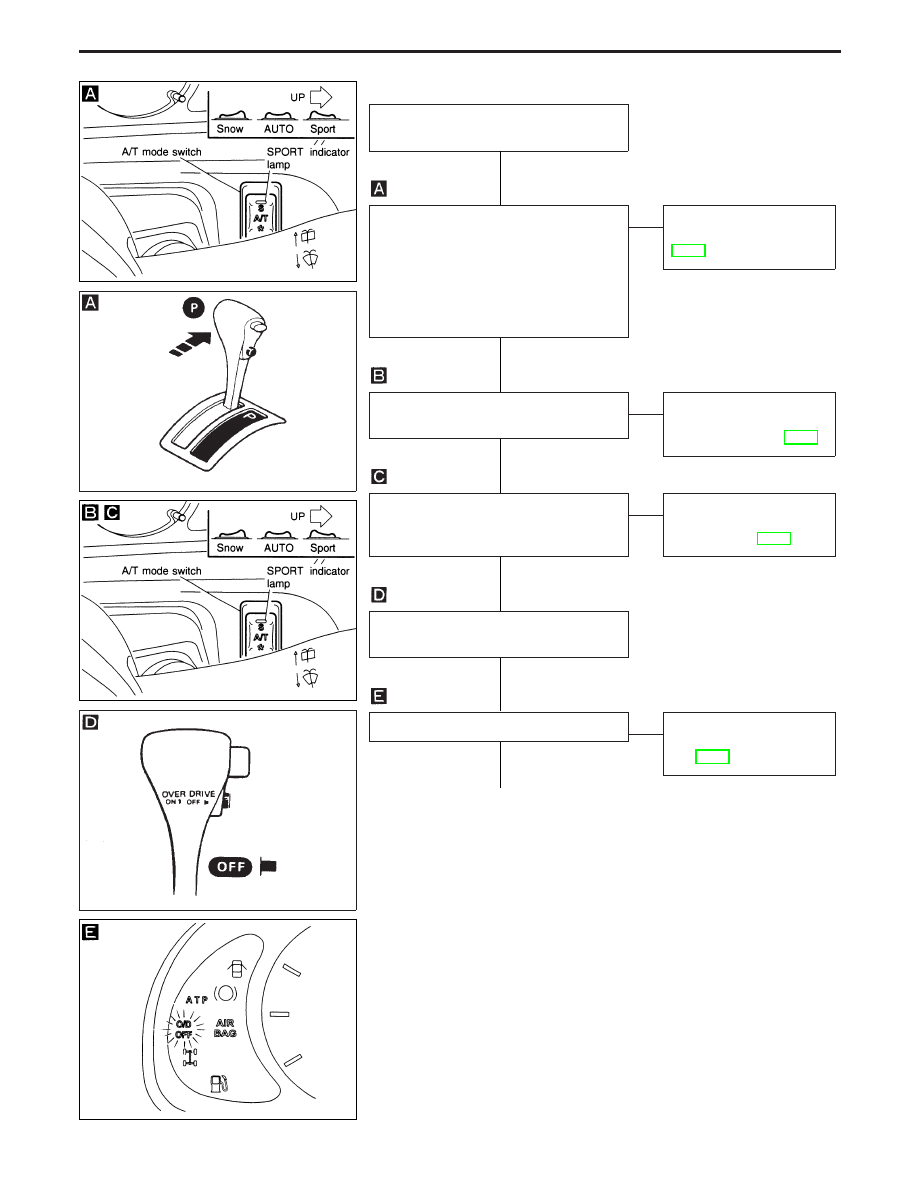

1. CHECK BEFORE ENGINE IS STARTED

1. Park vehicle on flat surface.
2. Turn ignition switch to “OFF” position.

1. Set A/T mode switch to “AUTO” posi-

tion.

2. Move selector lever to “P” position.
3. Turn ignition switch to “ON” position.

(Do not start engine.)

4. Does SPORT indicator lamp come on

for about 2 seconds?

Yes

E

No

Go to 1. SPORT Indicator
Lamp Does Not Come On,
AT-92.

Does SPORT indicator lamp flicker for
about 8 seconds?

No

E

Yes

Perform self-diagnosis.
Refer to SELF-DIAGNO-
SIS PROCEDURE, AT-14.

1. Set A/T mode switch to “SPORT” posi-

tion.

2. Does SPORT indicator lamp come on?

Yes

E

No

Go to 2. SPORT or SNOW
(*) Indicator Lamp Does
Not Come On, AT-95.

Set overdrive control switch to “OFF” posi-
tion.

Does O/D OFF indicator lamp come on?

Yes

E

No

Go to 3. O/D OFF Indica-
tor Lamp Does Not Come
On, AT-95.

q

A

(Go to next page.)

NAT309

SAT853E

NAT309

SAT857E

NAT232

H

H

H

H

H

H

TROUBLE DIAGNOSIS — Basic Inspection

Road Test (Cont’d)

AT-33

q

A

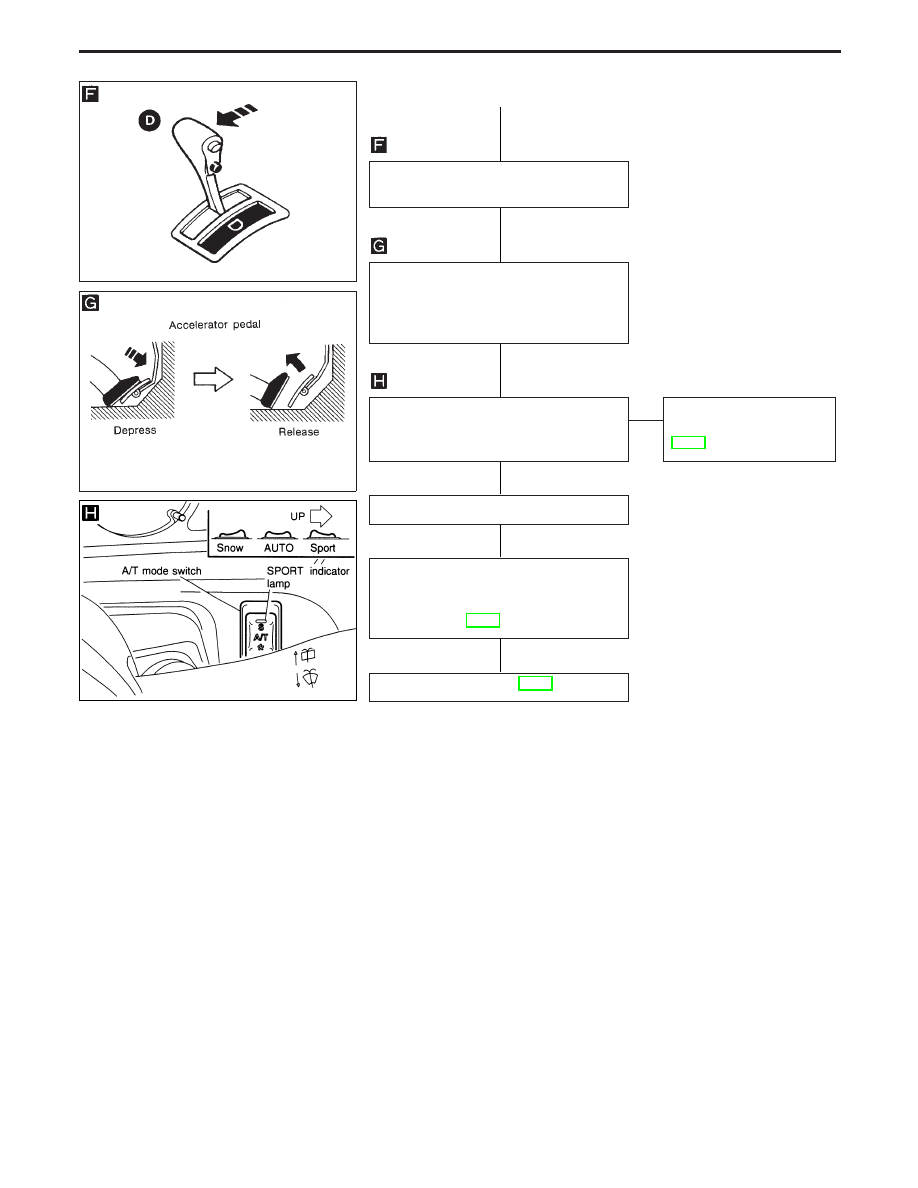

Depress brake pedal and move selector
lever to “D” position.

1. Set A/T mode switch to “AUTO” posi-

tion.

2. Depress and release accelerator pedal

quickly.

Does SPORT indicator lamp come on for
about 3 seconds after accelerator pedal is
depressed?

Yes

E

No

Go to 4. SPORT Indicator
Lamp Does Not Come On,
AT-96.

Turn ignition switch to “OFF” position.

Perform self-diagnosis and note NG
items:
Refer to SELF-DIAGNOSIS
PROCEDURE, AT-14.

Go to “2. Check at idle”, AT-35.

SAT869E

SAT754A

NAT309

H

H

H

H

H

H

TROUBLE DIAGNOSIS — Basic Inspection

Road Test (Cont’d)

AT-34

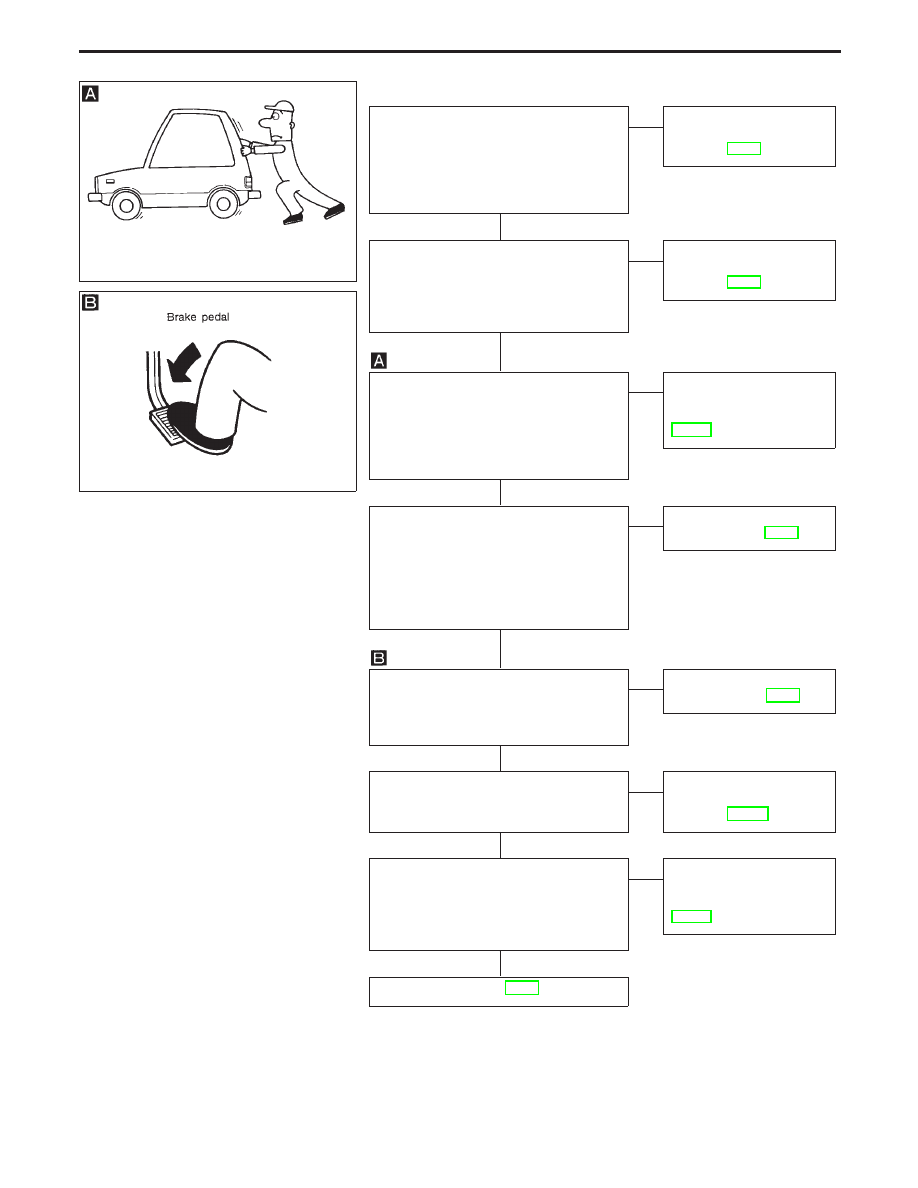

2. CHECK AT IDLE

1. Park vehicle on flat surface.
2. Turn ignition switch to “OFF” position.
3. Move selector lever to “P” or “N” posi-

tion.

4. Turn ignition switch to start position.
5. Is engine started?

Yes

E

No

Go to “5. Engine Cannot
Be Started In “P” and “N”
Position”, AT-97.

1. Turn ignition switch to “OFF” position.
2. Move selector lever to “D”, “1”, “2” or

“R” position.

3. Turn ignition switch to start position.
4. Is engine started?

No

E

Yes

Go to “5. Engine Cannot
Be Started In “P” and “N”
Position”, AT-97.

1. Turn ignition switch to “OFF” position.
2. Move selector lever to “P” position.
3. Release parking brake.
4. Push vehicle forward or backward.
5. Does vehicle move when it is pushed

forward or backward?

No

E

Yes

Go to “6. In “P” Position,
Vehicle Moves Forward Or
Backward When Pushed”,
AT-112.

1. Apply parking brake.
2. Move selector lever to “N” position.
3. Turn ignition switch to “START” position

and start engine.

4. Release parking brake.
5. Does vehicle move forward or back-

ward?

No

E

Yes

Go to “7. In “N” Position,
Vehicle Moves”, AT-98.

1. Apply foot brake.
2. Move selector lever to “R” position.
3. Is there large shock when changing

from “N” to “R” position?

No

E

Yes

Go to “8. Large Shock. “N”

,

“R” Position”, AT-99.

1. Release foot brake for several seconds.
2. Does vehicle creep backward when

foot brake is released?

Yes

E

No

Go to “9. Vehicle Does Not
Creep Backward In “R”
Position”, AT-100.

1. Move selector lever to “D”, “1” and “2”

position and check if vehicle creeps
forward.

2. Does vehicle creep forward in all three

positions?

Yes

E

No

Go to “10. Vehicle Does
Not Creep Forward In “D”,
“2” Or “1” Position”,
AT-101.

Go to “3. Cruise test”, AT-36.

SAT796A

SAT797A

H

H

H

H

H

H

H

TROUBLE DIAGNOSIS — Basic Inspection

Road Test (Cont’d)

AT-35

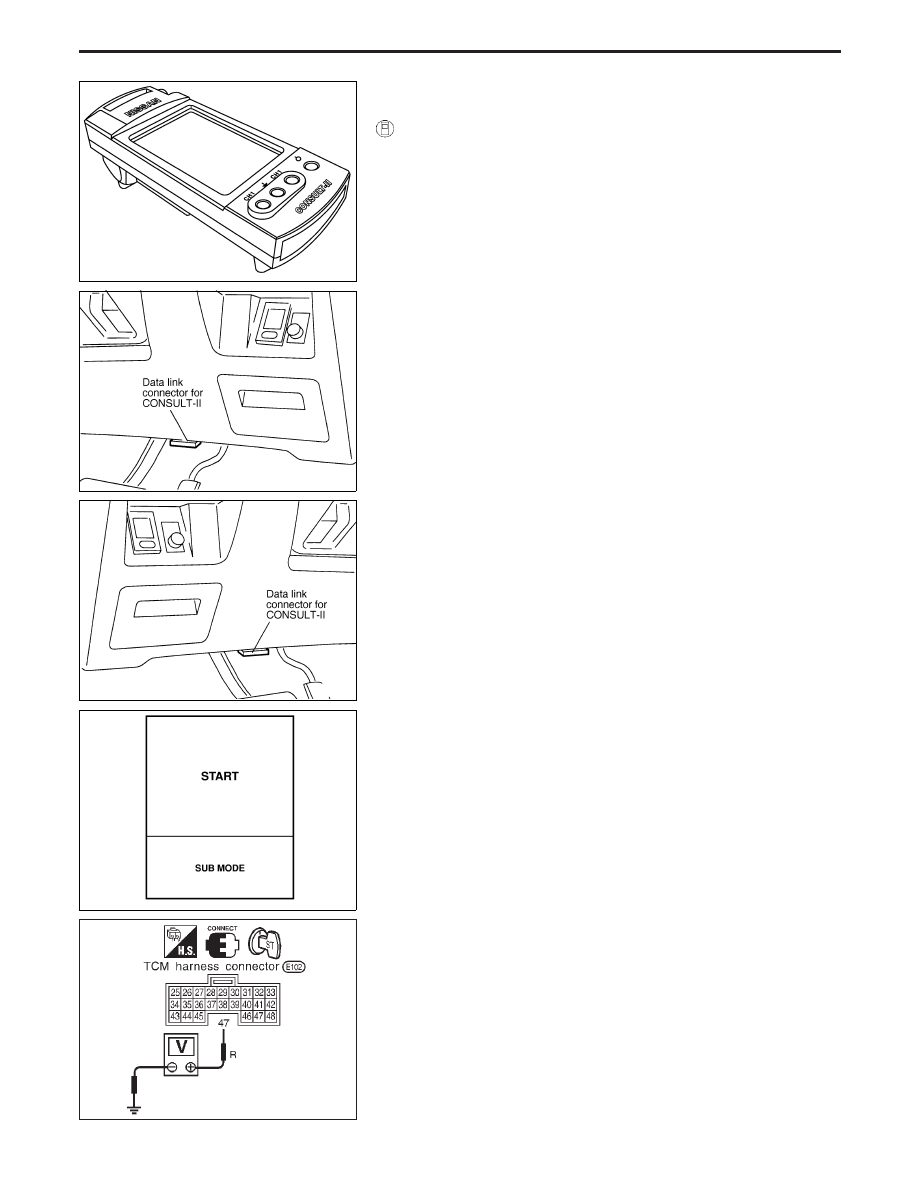

3. CRUISE TEST

I

Check all items listed in Parts 1 through 3.

With CONSULT-II

I

Using CONSULT-II, conduct a cruise test and record the result.

I

Print the result and ensure that shifts and lock-ups take place
as per “Shift Schedule”.

CONSULT-II setting procedure

1. Turn off ignition switch.
2. Connect “CONSULT-II” to Data link connector for CONSULT-II.

Data link connector for CONSULT-II is located in instrument
lower panel on driver side.

3. Turn on ignition switch.
4. Touch “START”.

5. Touch “A/T”.

SAT601J

NAT233

NAT234

SAT586J

SAT250J

TROUBLE DIAGNOSIS — Basic Inspection

Road Test (Cont’d)

AT-36
