Nissan Titan A60. Manual - part 957

TM-216

< UNIT DISASSEMBLY AND ASSEMBLY >

OVERHAUL

4WD

10.

Seal ring

11. Needle bearing

12. Gasket

13.

Output speed sensor

14. Parking gear

15. Output shaft

16.

Bearing race

17. Needle bearing

18. Manual plate

19.

Parking rod

20. Manual shaft oil seal

21. Manual shaft

22.

O-ring

23. Band servo anchor end pin

24. Detent spring

25.

Spacer

26. Seal ring

27. Snap ring

28.

Return spring

29. O-ring

30. Servo assembly

31.

Snap ring

32. Sub-harness

33. Control valve with TCM

34.

Bracket

35. O-ring

36. Plug

37.

Oil pan gasket

38. Brackets

39. Oil pan bolt

40.

Oil pan

41. Magnets

42. Drain plug

43.

Drain plug gasket

44. A/T assemblt harness con-

nector

45. O-ring

46.

Retaining pin

47. Transmission case

A.

Tightening must be done following the assembly procedure. Refer to

TM-276, "Assembly (2)"

.

* : Apply Genuine Anaerobic Liquid Gasket or equivalent.

OVERHAUL

TM-217

< UNIT DISASSEMBLY AND ASSEMBLY >

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

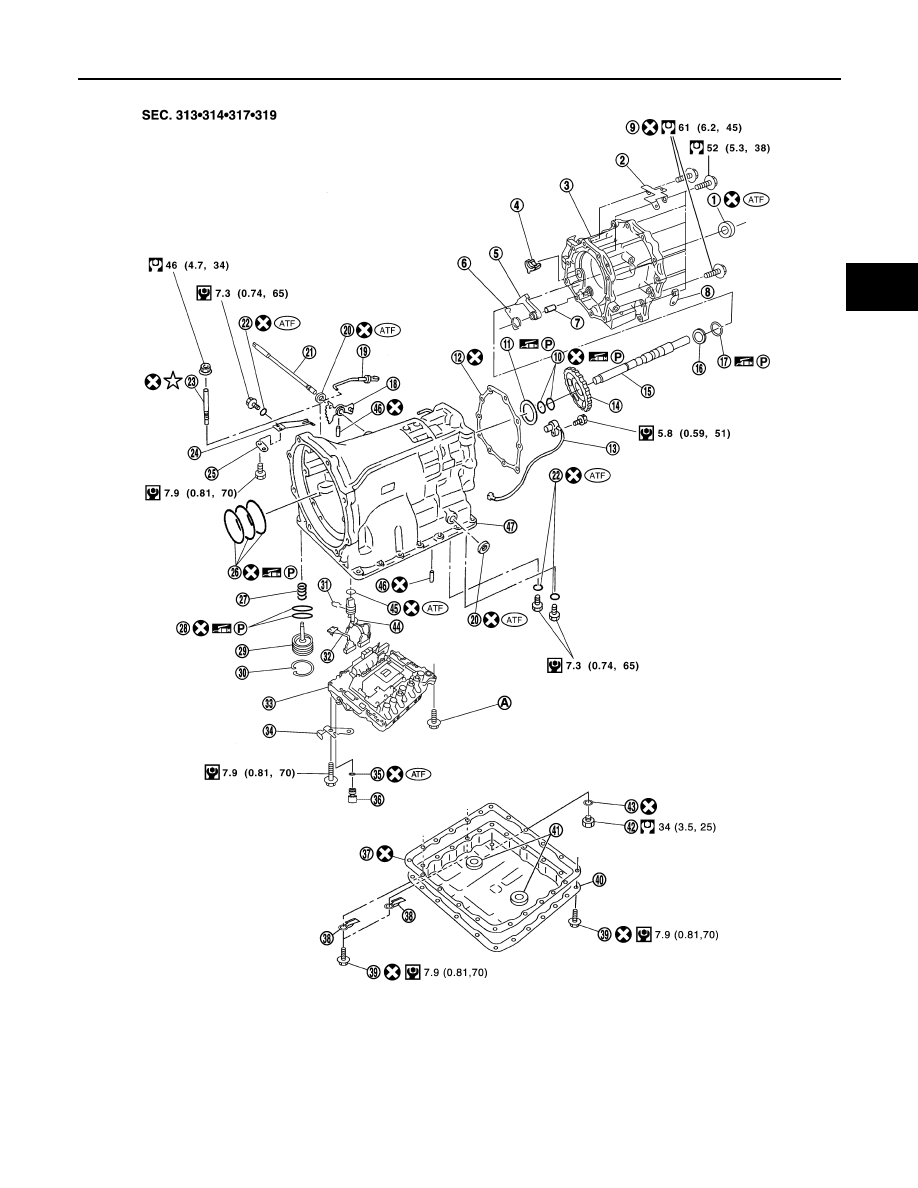

1.

Rear oil seal

2.

Bracket

3.

Adapter case

4.

Parking actuator support

5.

Parking pawl

6.

Return spring

7.

Pawl shaft

8.

Bracket

9.

Self-sealing bolt

10. Seal ring

11. Needle bearing

12. Gasket

13. Output speed sensor

14. Parking gear

15. Output shaft

16. Bearing race

17. Needle bearing

18. Manual plate

JSDIA1973GB

TM-218

< UNIT DISASSEMBLY AND ASSEMBLY >

OVERHAUL

19. Parking rod

20. Manual shaft oil seal

21. Manual shaft

22. O-ring

23. Band servo anchor end pin

24. Detent spring

25. Spacer

26. Seal rings

27. Return spring

28. O-ring

29. Servo assembly

30. Snap ring

31. Snap ring

32. Sub-harness

33. Control valve with TCM

34. Bracket

35. O-ring

36. Plug

37. Oil pan gasket

38. Brackets

39. Oil pan bolt

40. Oil pan

41. Magnets

42. Drain plug

43. Drain plug gasket

44. A/T assemblt harness connec-

tor

45. O-ring

46. Retaining pin

47. Transmission case

A.

Tightening must be done following the assembly procedure. Refer to

TM-276, "Assembly (2)"

.

OVERHAUL

TM-219

< UNIT DISASSEMBLY AND ASSEMBLY >

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

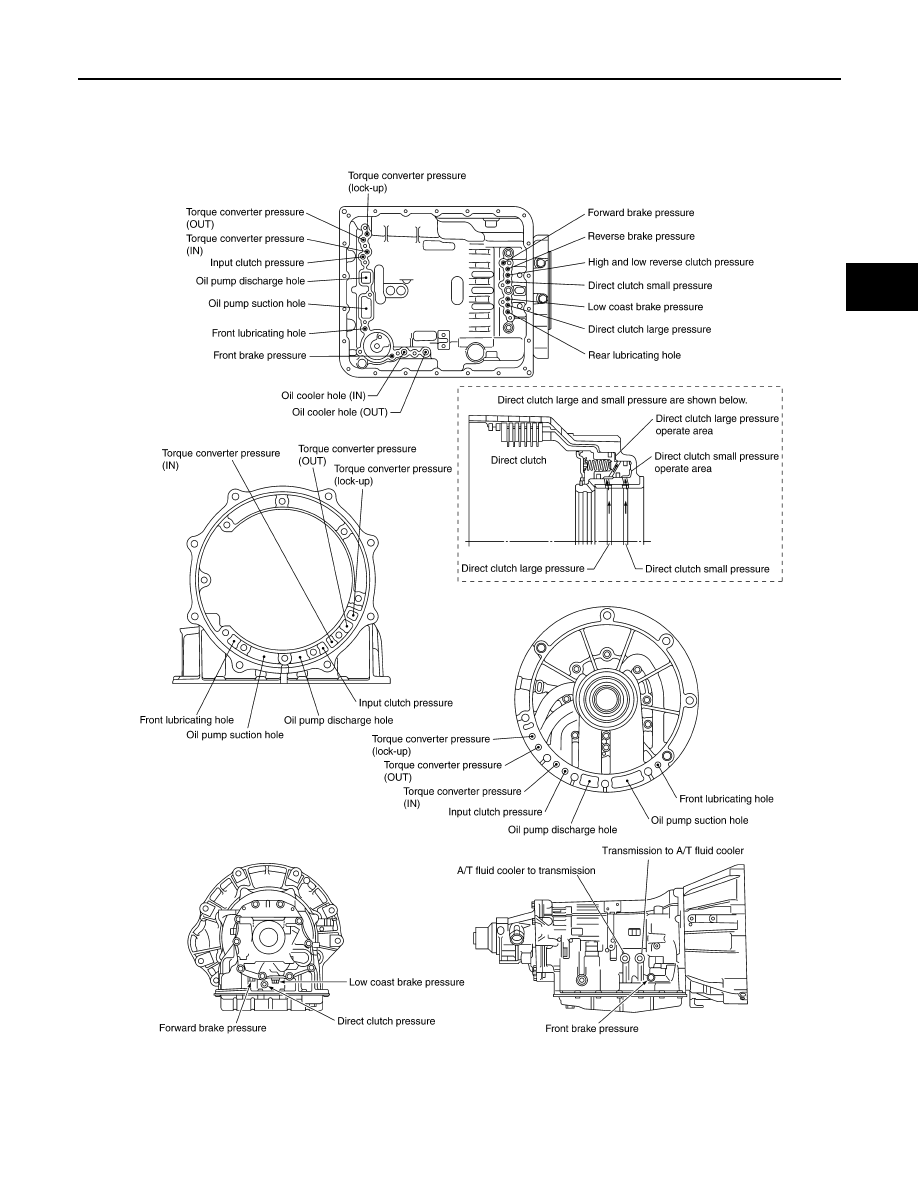

Oil Channel

INFOID:0000000006159462

2WD models

SCIA5185E
