Nissan Titan A60. Manual - part 722





MWI-2

WARNING LAMPS/INDICATOR LAMPS  .................

20

WARNING LAMPS/INDICATOR LAMPS : System
Diagram .................................................................
.

21

WARNING LAMPS/INDICATOR LAMPS : System
Description .............................................................
.

21

WARNING LAMPS/INDICATOR LAMPS : Com-
ponent Parts Location ............................................
.

21

WARNING LAMPS/INDICATOR LAMPS : Com-
ponent Description .................................................
.

22

INFORMATION DISPLAY .........................................

22

INFORMATION DISPLAY : System Diagram .........

22

INFORMATION DISPLAY : System Description  ....

22

INFORMATION DISPLAY : Component Parts Lo-
cation .....................................................................
.

23

INFORMATION DISPLAY : Component Descrip-
tion .........................................................................
.

24

COMPASS .........................................................

25

Description ..............................................................

25

DIAGNOSIS SYSTEM (METER)  .......................

27

Diagnosis Description .............................................

27

CONSULT-III Function (METER/M&A) ...................

28

DTC/CIRCUIT DIAGNOSIS .........................

31

DTC U1000 CAN COMMUNICATION  ...............

31

DTC Logic ...............................................................

31

Diagnosis Procedure .............................................

31

DTC B2205 VEHICLE SPEED CIRCUIT  ...........

32

Description ..............................................................

32

DTC Logic ...............................................................

32

Diagnosis Procedure .............................................

32

POWER SUPPLY AND GROUND CIRCUIT  .....

33

COMBINATION METER  ...........................................

33

COMBINATION METER : Diagnosis Procedure  ....

33

BCM (BODY CONTROL MODULE)  .........................

34

BCM (BODY CONTROL MODULE) : Diagnosis
Procedure ..............................................................
.

34

IPDM E/R (INTELLIGENT POWER DISTRIBU-
TION MODULE ENGINE ROOM)  ............................
.

35

IPDM E/R (INTELLIGENT POWER DISTRIBU-
TION MODULE ENGINE ROOM) : Diagnosis Pro-
cedure ....................................................................
.

35

FUEL LEVEL SENSOR SIGNAL CIRCUIT  .......

37

Description ..............................................................

37

Component Function Check  ...................................

37

Diagnosis Procedure .............................................

37

Component Inspection ............................................

38

OIL PRESSURE SWITCH SIGNAL CIRCUIT ...

40

Description ..............................................................

40

Component Function Check  ...................................

40

Diagnosis Procedure  ..............................................

40

Component Inspection ............................................

40

PARKING BRAKE SWITCH SIGNAL CIR-
CUIT ...................................................................

41

Description ..............................................................

41

Component Function Check  ...................................

41

Diagnosis Procedure ...............................................

41

Component Inspection  ............................................

41

WASHER LEVEL SWITCH SIGNAL CIRCUIT ...

42

Description ..............................................................

42

Diagnosis Procedure ...............................................

42

Component Inspection  ............................................

42

ECU DIAGNOSIS INFORMATION .............

43

COMBINATION METER ....................................

43

Reference Value  .....................................................

43

Fail Safe ..................................................................

44

DTC Index ...............................................................

45

BCM (BODY CONTROL MODULE) ..................

46

Reference Value  .....................................................

46

Terminal Layout  ......................................................

49

Physical Values .......................................................

49

Fail Safe .................................................................

54

DTC Inspection Priority Chart ...............................

54

DTC Index ..............................................................

55

IPDM E/R (INTELLIGENT POWER DISTRI-
BUTION MODULE ENGINE ROOM) .................

57

Reference Value  .....................................................

57

Terminal Layout  ......................................................

58

Physical Values .......................................................

58

Fail Safe .................................................................

61

DTC Index ..............................................................

62

WIRING DIAGRAM  ....................................

63

COMPASS .........................................................

63

Wiring Diagram  .......................................................

63

METER ...............................................................

65

Wiring Diagram  .......................................................

65

SYMPTOM DIAGNOSIS  ............................

83

THE FUEL GAUGE POINTER DOES NOT
MOVE .................................................................

83

Description ..............................................................

83

Diagnosis Procedure ...............................................

83

THE FUEL GAUGE POINTER DOES NOT
MOVE TO "F" WHEN REFUELING  ..................

84

Description ..............................................................

84

Diagnosis Procedure ...............................................

84

THE OIL PRESSURE WARNING LAMP
DOES NOT TURN ON .......................................

85

Description ..............................................................

85

Diagnosis Procedure ...............................................

85

MWI

MWI-3

C

D

E

F

G

H

I

J

K

L

M

B

A

O

P

THE OIL PRESSURE WARNING LAMP
DOES NOT TURN OFF ......................................

86

Description ..............................................................

86

Diagnosis Procedure ...............................................

86

THE PARKING BRAKE RELEASE WARNING
CONTINUES DISPLAYING, OR DOES NOT
DISPLAY ............................................................

87

Description ..............................................................

87

Diagnosis Procedure ...............................................

87

THE LOW WASHER FLUID WARNING CON-
TINUES DISPLAYING, or DOES NOT DIS-
PLAY ..................................................................

88

Description ..............................................................

88

Diagnosis Procedure ...............................................

88

THE DOOR OPEN WARNING CONTINUES
DISPLAYING, OR DOES NOT DISPLAY  ..........

89

Description ..............................................................

89

Diagnosis Procedure ...............................................

89

NORMAL OPERATING CONDITION .................

90

COMPASS .................................................................

90

COMPASS : Description ..........................................

90

PRECAUTION ..............................................

91

PRECAUTIONS .................................................

91

Precaution for Supplemental Restraint System
(SRS) "AIR BAG" and "SEAT BELT PRE-TEN-
SIONER" .................................................................

91

PREPARATION ...........................................

92

PREPARATION .................................................

92

Commercial Service Tool  ........................................

92

REMOVAL AND INSTALLATION ...............

93

COMBINATION METERS  .................................

93

Removal and Installation  .........................................

93

UNIT DISASSEMBLY AND ASSEMBLY  ....

94

COMBINATION METERS  .................................

94

Removal and Installation  .........................................

94

MWI-4

< BASIC INSPECTION >

DIAGNOSIS AND REPAIR WORKFLOW

BASIC INSPECTION

DIAGNOSIS AND REPAIR WORKFLOW

Work Flow

INFOID:0000000006164857

DETAILED FLOW

1.

CONFIRM SYMPTOM

Confirm symptom or customer complaint.

>> GO TO 2

2.

CHECK SELF-DIAGNOSIS OPERATION OF COMBINATION METER

Perform self-diagnosis of combination meter. Refer to

MWI-27, "Diagnosis Description"

.

Does self-diagnosis mode operate?

YES

>> GO TO 3

NO

>> Check power supply and ground circuit of combination meter. Refer to

MWI-33, "COMBINATION

METER : Diagnosis Procedure"

Then, GO TO 4

3.

CHECK COMBINATION METER (CONSULT-III)

Select “METER/M&A” on CONSULT-III and perform “SELF-DIAGNOSIS” of combination meter. Refer to

MWI-

28, "CONSULT-III Function (METER/M&A)"

.

Self-diagnostic results content

No malfunction detected>>Repair or replace the cause of symptom. Then, GO TO 4

Malfunction detected>>Refer to

MWI-45, "DTC Index"

. Then, GO TO 4

4.

CONFIRM OPERATION

Does the combination meter operate normally?
YES or NO

YES

>> Inspection End.

NO

>> GO TO 1

MWI

METER SYSTEM

MWI-5

< SYSTEM DESCRIPTION >

C

D

E

F

G

H

I

J

K

L

M

B

A

O

P

SYSTEM DESCRIPTION

METER SYSTEM

METER SYSTEM

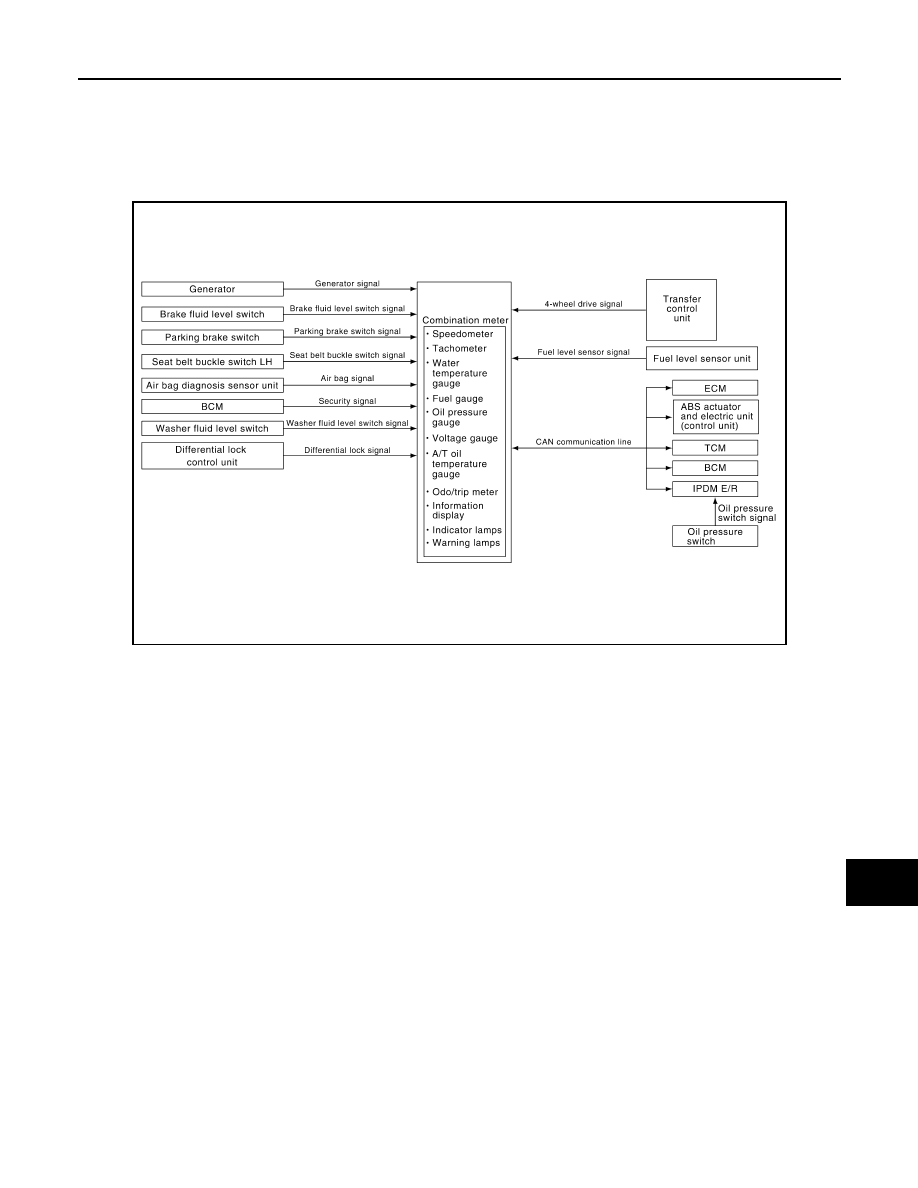

METER SYSTEM : System Diagram

INFOID:0000000006164858

METER SYSTEM : System Description

INFOID:0000000006164859

COMBINATION METER

• Speedometer, odo/trip meter, tachometer, fuel gauge, engine coolant temperature gauge, engine oil pres-

sure gauge (if equipped), voltage gauge (if equipped), A/T oil temperature gauge (if equipped) and informa-

tion display are controlled by the unified meter control unit, which is built into the combination meter.

• Warning and indicator lamps are controlled by the unified meter control unit and by components connected

directly to the combination meter.

• Digital meter is adopted for odo/trip meter.*

*The record of the odometer is kept even if the battery cable is disconnected. The record of the trip meter is

erased when the battery cable is disconnected.

• Odo/trip meter segments can be checked in diagnosis mode.

• Meter/gauge can be checked in diagnosis mode.

AWNIA0187GB
