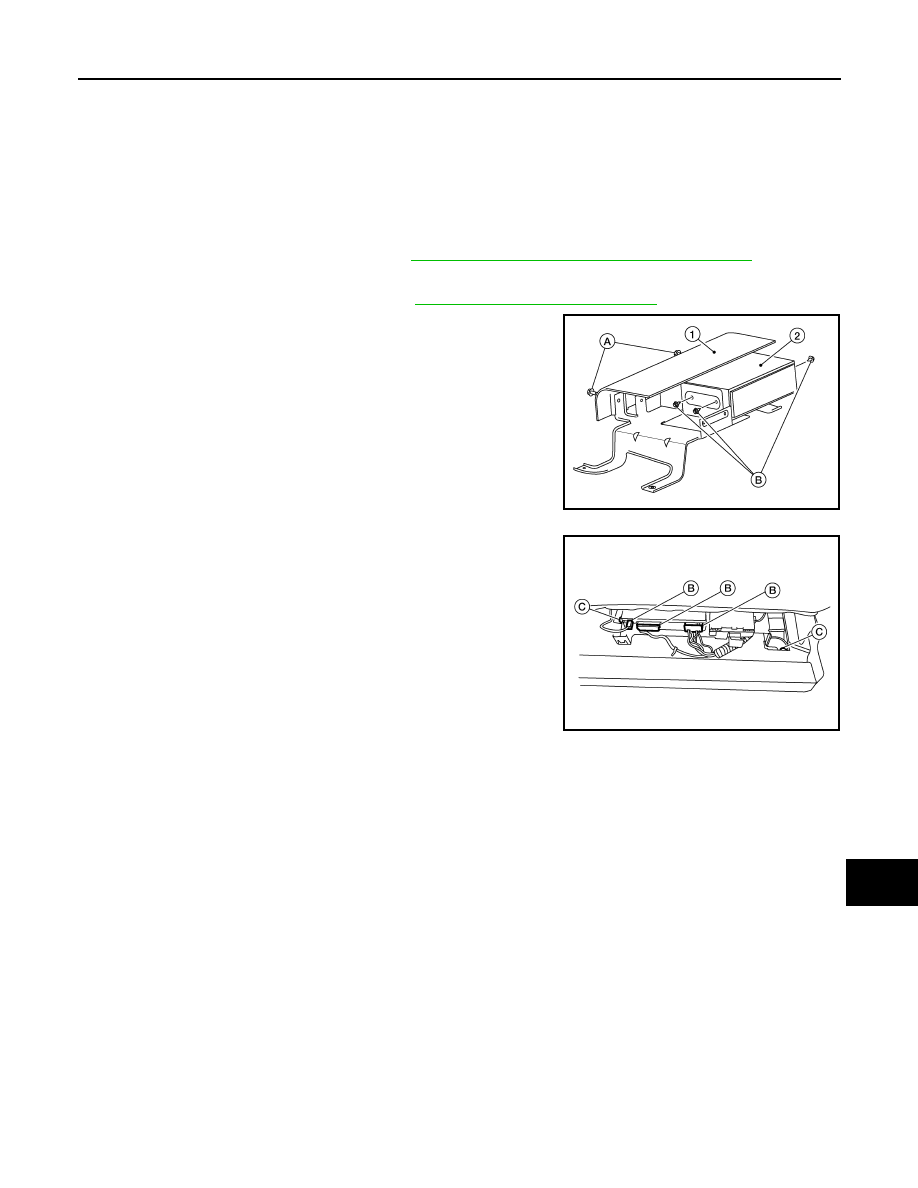

NAVI CONTROL UNIT

Removal and Installation

INFOID:0000000006166654

NAVI CONTROL UNIT

Removal

CAUTION:

To avoid damage, eject map DVD-ROM before removing the NAVI control unit.
1. Remove the front passenger seat. Refer to

SE-30, "Removal and Installation For Front Seat"

2. Remove the NAVI control unit kick shield (1).
3. Remove the Bluetooth control unit. Refer to

AV-190, "Removal and Installation"

.

4. Remove the NAVI control unit kick shield screws (A).

• NAVI control unit (2)

• NAVI control unit screws (B)

5. Disconnect the NAVI control unit connectors (B).

• Bluetooth bracket rear bolts (C)

6. Remove the NAVI control unit screws.

7. Remove the NAVI control unit.

Installation

Installation is in the reverse order of removal.

WKIA4354E

ALNIA0649ZZ

BCS

BCS-1

ELECTRICAL & POWER CONTROL

C

D

E

F

G

H

I

J

K

L

B

SECTION

BCS

A

O

P

N

CONTENTS

BODY CONTROL SYSTEM

BCM

BASIC INSPECTION  ....................................

3

INSPECTION AND ADJUSTMENT .....................

3

ADDITIONAL SERVICE WHEN REPLACING
CONTROL UNIT  ........................................................
..

3

ADDITIONAL SERVICE WHEN REPLACING
CONTROL UNIT : Description  ................................
..

3

ADDITIONAL SERVICE WHEN REPLACING
CONTROL UNIT : Special Repair Requirement  .....
..

3

CONFIGURATION .......................................................

3

CONFIGURATION : Description  ...............................

3

CONFIGURATION : Special Repair Requirement ......

4

SYSTEM DESCRIPTION  ..............................

5

BODY CONTROL SYSTEM ................................

5

System Description  ...................................................

5

Component Parts Location ........................................

6

COMBINATION SWITCH READING SYSTEM

.....

7

System Diagram ........................................................

7

System Description  ...................................................

7

Component Parts Location ......................................

10

SIGNAL BUFFER SYSTEM  ...............................

12

System Diagram ......................................................

12

System Description  .................................................

12

POWER CONSUMPTION CONTROL SYS-
TEM ....................................................................

13

System Diagram ......................................................

13

System Description  .................................................

13

Component Parts Location ......................................

14

DIAGNOSIS SYSTEM (BCM)  ............................

15

COMMON ITEM .........................................................

15

COMMON ITEM : CONSULT-III Function (BCM -
COMMON ITEM)  .....................................................

15

DOOR LOCK ..............................................................

15

DOOR LOCK : CONSULT-III Function (BCM -
DOOR LOCK) ..........................................................

16

REAR DEFOGGER ....................................................

16

REAR DEFOGGER : CONSULT-III Function
(BCM - REAR DEFOGGER)  ...................................

16

BUZZER .....................................................................

17

BUZZER : CONSULT-III Function (BCM - BUZZ-
ER) ..........................................................................

17

INT LAMP ...................................................................

17

INT LAMP : CONSULT-III Function (BCM - INT
LAMP) ......................................................................

17

MULTI REMOTE ENT  ................................................

18

MULTI REMOTE ENT : CONSULT-III Function
(BCM - MULTI REMOTE ENT) ................................

18

HEADLAMP ...............................................................

19

HEADLAMP : CONSULT-III Function (BCM -
HEAD LAMP) ...........................................................

19

WIPER ........................................................................

20

WIPER : CONSULT-III Function (BCM - WIPER) ....

21

FLASHER ...................................................................

21

FLASHER : CONSULT-III Function (BCM -
FLASHER) ...............................................................

21

AIR CONDITIONER  ...................................................

21

AIR CONDITIONER : CONSULT-III Function
(BCM - AIR CONDITIONER) ...................................

21

COMB SW ..................................................................

22

COMB SW : CONSULT-III Function (BCM -
COMB SW) ..............................................................

22

BCM ...........................................................................

22

BCM : CONSULT-III Function (BCM - BCM) ...........

22

BCS-2

IMMU .........................................................................

22

IMMU : CONSULT-III Function (BCM - IMMU) .......

22

BATTERY SAVER  ....................................................

23

BATTERY SAVER : CONSULT-III Function (BCM
- BATTERY SAVER)  .............................................
.

23

THEFT ALM  ..............................................................

23

THEFT ALM : CONSULT-III Function (BCM -
THEFT ALM)  .........................................................
.

23

RETAINED PWR  .......................................................

24

RETAINED PWR : CONSULT-III Function (BCM -
RETAINED PWR) ..................................................
.

24

SIGNAL BUFFER ......................................................

24

SIGNAL BUFFER : CONSULT-III Function (BCM
- SIGNAL BUFFER) ...............................................
.

25

AIR PRESSURE MONITOR ......................................

25

AIR PRESSURE MONITOR : CONSULT-III Func-
tion (BCM - AIR PRESSURE MONITOR) ..............
.

25

PANIC ALARM ..........................................................

26

PANIC ALARM : CONSULT-III Function (BCM -
PANIC ALARM)  .....................................................
.

26

DTC/CIRCUIT DIAGNOSIS .........................

27

U1000 CAN COMM CIRCUIT  ............................

27

Description ..............................................................

27

DTC Logic ...............................................................

27

Diagnosis Procedure  ..............................................

27

POWER SUPPLY AND GROUND CIRCUIT  .....

28

Diagnosis Procedure  ..............................................

28

COMBINATION SWITCH INPUT CIRCUIT  .......

30

Diagnosis Procedure  ..............................................

30

Special Repair Requirement ...................................

31

COMBINATION SWITCH OUTPUT CIRCUIT ...

32

Diagnosis Procedure ...............................................

32

Special Repair Requirement  ...................................

32

COMBINATION SWITCH  ..................................

33

Description ..............................................................

33

Diagnosis Procedure ...............................................

33

ECU DIAGNOSIS INFORMATION .............

35

BCM (BODY CONTROL MODULE) ..................

35

Reference Value  .....................................................

35

Terminal Layout  ......................................................

38

Physical Values .......................................................

38

Fail Safe .................................................................

43

DTC Inspection Priority Chart ...............................

43

DTC Index ..............................................................

44

WIRING DIAGRAM  ....................................

46

BCM (BODY CONTROL MODULE) ..................

46

Wiring Diagram  .......................................................

46

SYMPTOM DIAGNOSIS  ............................

51

COMBINATION SWITCH SYSTEM SYMP-
TOMS .................................................................

51

Symptom Table .......................................................

51

PRECAUTION ............................................

52

PRECAUTIONS  .................................................

52

Precaution for Supplemental Restraint System
(SRS) "AIR BAG" and "SEAT BELT PRE-TEN-
SIONER" .................................................................

52

REMOVAL AND INSTALLATION ..............

53

BCM (BODY CONTROL MODULE) ..................

53

Removal and Installation .........................................

53

BCS

INSPECTION AND ADJUSTMENT

BCS-3

< BASIC INSPECTION >

[BCM]

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

BASIC INSPECTION

INSPECTION AND ADJUSTMENT

ADDITIONAL SERVICE WHEN REPLACING CONTROL UNIT
ADDITIONAL SERVICE WHEN REPLACING CONTROL UNIT : Description

INFOID:0000000006161307

When replacing BCM, save or print current vehicle specification with CONSULT-III configuration before

replacement.

Configuration has three functions as follows

• READ CONFIGURATION is the function to read (extract) vehicle configuration of current BCM.

• WRITE CONFIGURATION - Manual selection is the function to select and write vehicle configuration on

BCM manually.

• WRITE CONFIGURATION - Config file is the function to write vehicle configuration with the data extracted

from current BCM.

CAUTION:

• When replacing BCM, you must perform WRITE CONFIGURATION with CONSULT-III.

• Complete the procedure of WRITE CONFIGURATION in order.

• If you set incorrect WRITE CONFIGURATION, incidents will occur.

• Configuration is different for each vehicle model. Confirm configuration of each vehicle model.

ADDITIONAL SERVICE WHEN REPLACING CONTROL UNIT : Special Repair Re-
quirement

INFOID:0000000006161308

1.

 SAVING VEHICLE SPECIFICATION

Perform “READ CONFIGURATION” with CONSULT-III to save or print current vehicle specification.

>> GO TO 2

2.

 REPLACE BCM

Replace BCM. Refer to

BCS-53, "Removal and Installation"

.

>> GO TO 3

3.

 WRITING VEHICLE SPECIFICATION

Perform “WRITE CONFIGURATION - Config file” or “WRITE CONFIGURATION - Manual selection” with

CONSULT-III to write vehicle specification. Refer to

BCS-3, "ADDITIONAL SERVICE WHEN REPLACING

CONTROL UNIT : Special Repair Requirement"

.

>> GO TO 4

4.

 INITIALIZE BCM (NATS)

Perform BCM initialization. (NATS)

>> WORK END

CONFIGURATION
CONFIGURATION : Description

INFOID:0000000006161309

Vehicle specification needs to be written with CONSULT-III because it is not written after replacing BCM.

Configuration has three functions as follows

• READ CONFIGURATION is the function to read (extract) vehicle configuration of current BCM.

• WRITE CONFIGURATION - Manual selection is the function to select and write vehicle configuration on

BCM manually.

• WRITE CONFIGURATION - Config file is the function to write vehicle configuration with the data extracted

from current BCM.

CAUTION:















Content   ..  128  129  130  131   ..
