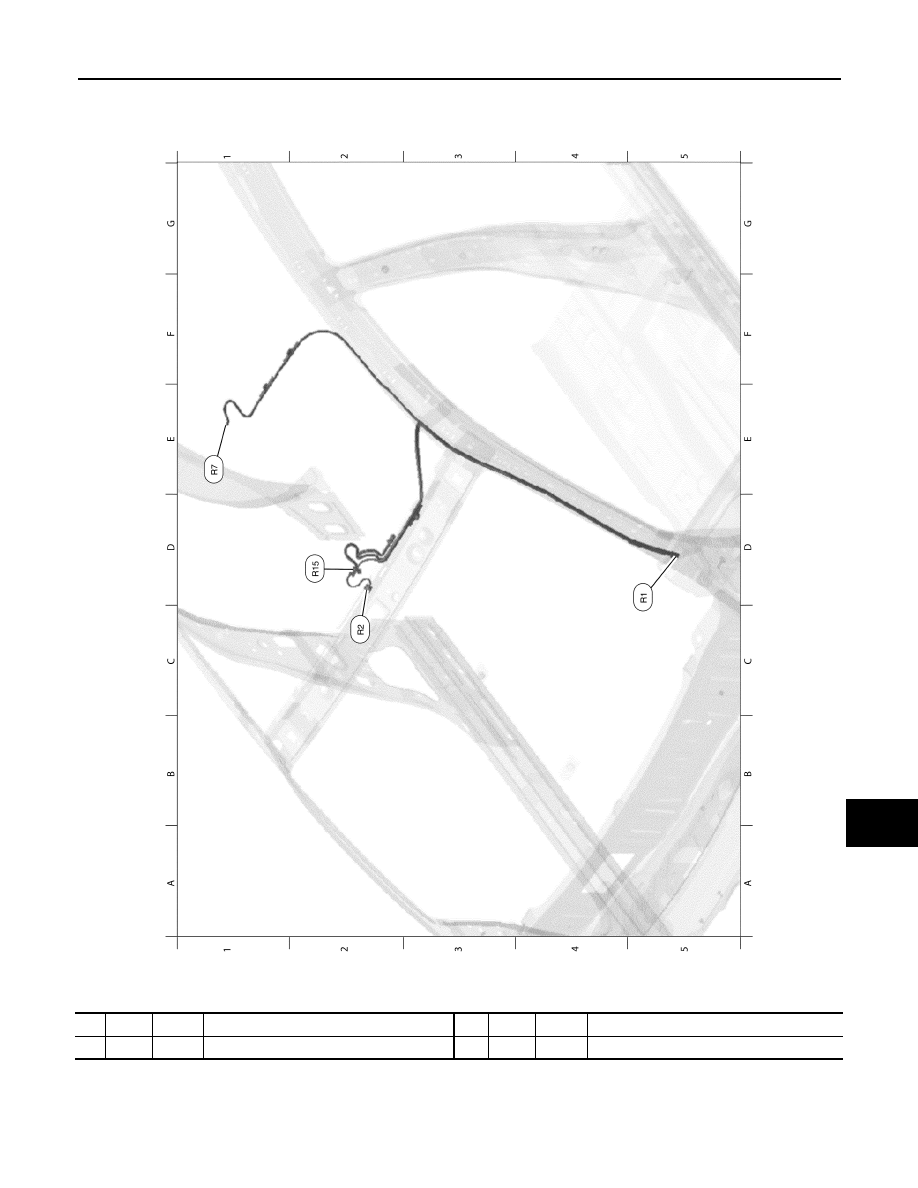

ROOM LAMP HARNESS

AAMIA0190ZZ

D5 R1         W/8

: To M1

E1

R7         W/3

: Interior room lamp

C2 R2         W/6

: Map lamp

D2

R15        W/4

: Microphone

PG-44

< DTC/CIRCUIT DIAGNOSIS >

HARNESS

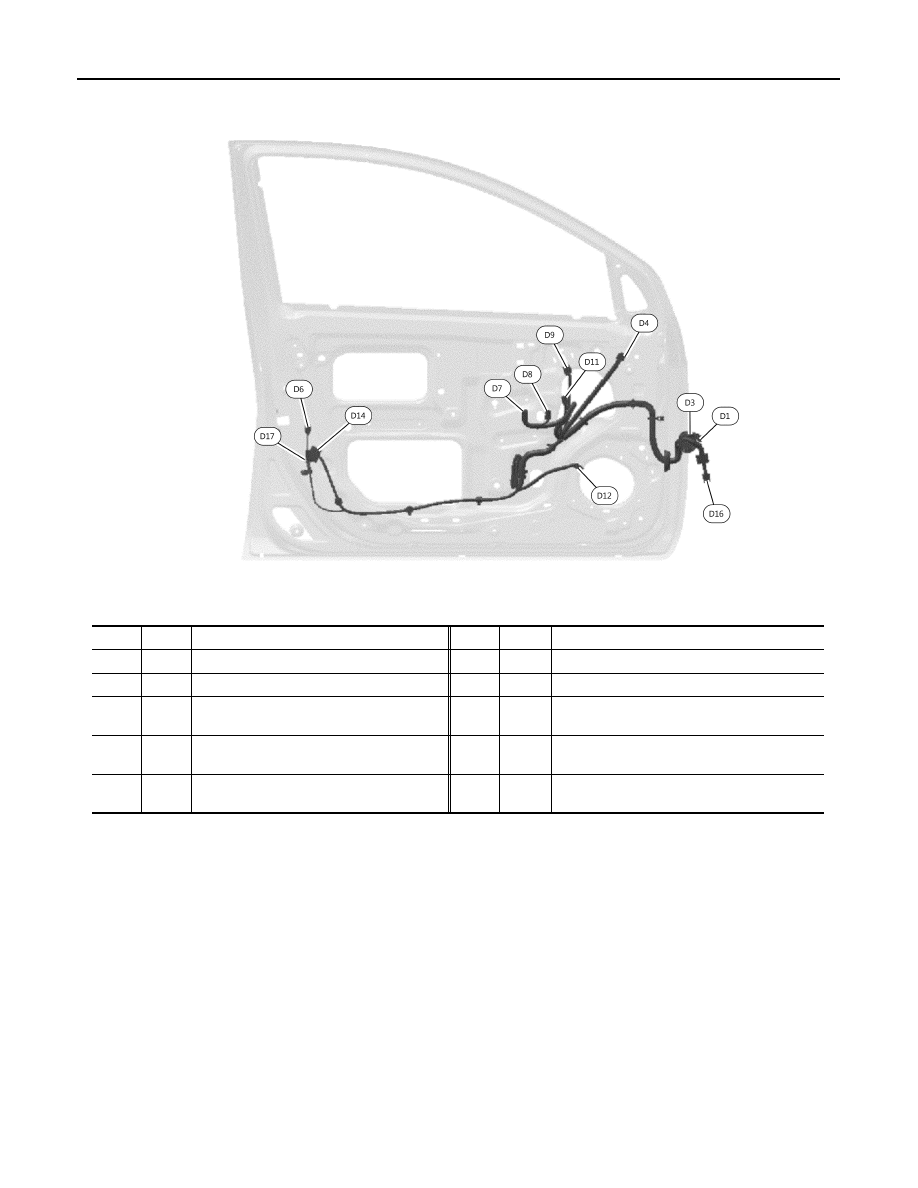

FRONT DOOR LH HARNESS

AAMIA0191ZZ

D1         W/12

: To M9

D9         B/2

: Front power window motor LH

D3         Y/4

: To M80

D11        Y/2

: Front door satellite sensor LH

D4         W/12

: Door mirror LH

D12        W/2

: Front door speaker LH

D6         GR/2

: Front outside handle LH (Outside key
  antenna)

D14        GR/6

:  Front  door  lock  actuator  LH

D7         W/16

: Main power window and door lock/unlock
  switch

D16        W/24

: To M93

D8         W/3

: Main power window and door lock/unlock
  switch

D17        GR/2

:  Front  outside  handle  LH  (Request  switch)

PG

HARNESS

PG-45

< DTC/CIRCUIT DIAGNOSIS >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

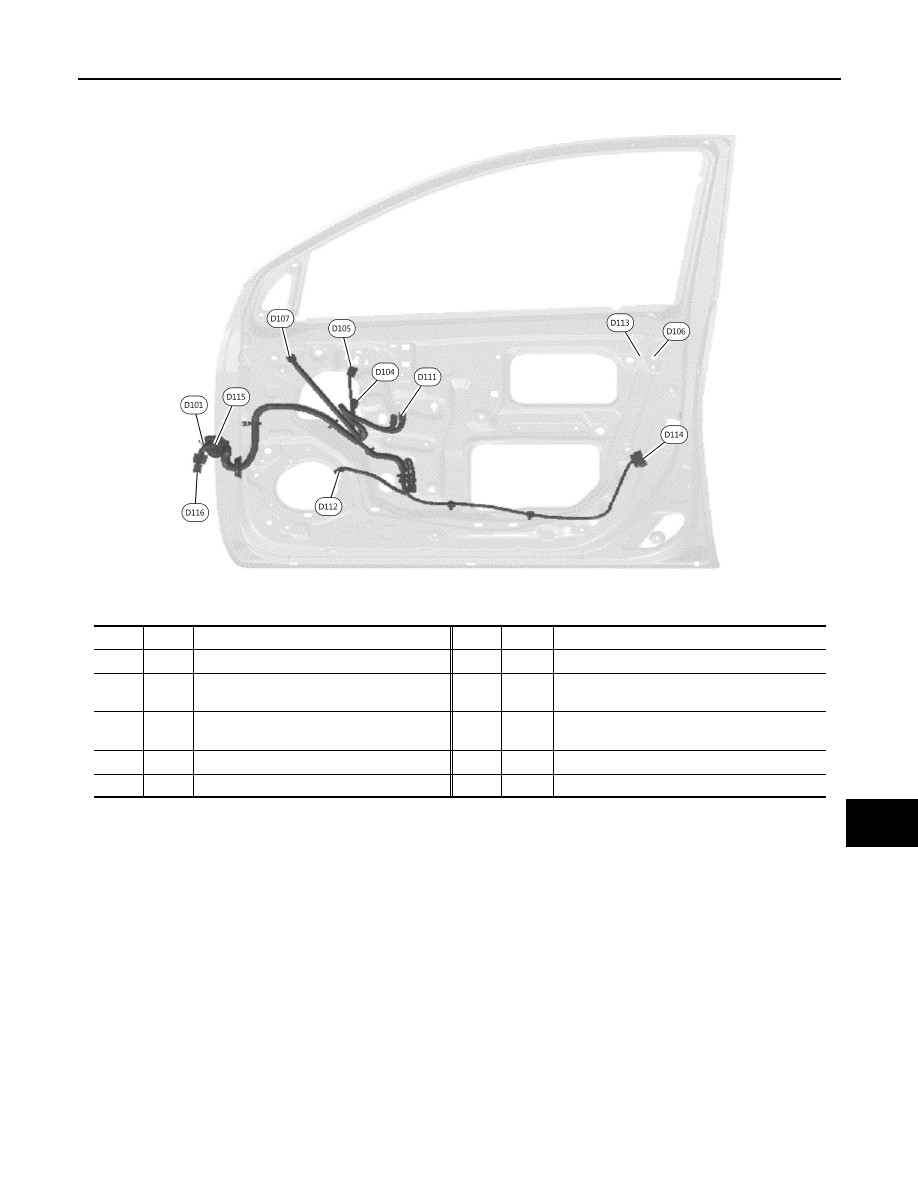

FRONT DOOR RH HARNESS

AAMIA0192ZZ

D101       Y/4

:  To  M75

D112       W/2

:  Front  door  speaker  RH

D104       B/2

: Front power window motor RH

D113       GR/2

: Front outside handle RH (Request switch)

D105       W/12

: Power window and door lock/unlock switch
  RH

D114       GR/6

: Front door lock actuator RH

D106       GR/2

: Front outside handle RH (Outside key
  antenna)

D115       W/12

: To M81

D107       W/12

:  Door  mirror  RH

D116       W/12

:  To  M92

D111       Y/2

:  Front  door  satellite  sensor  RH

PG-46

< DTC/CIRCUIT DIAGNOSIS >

HARNESS

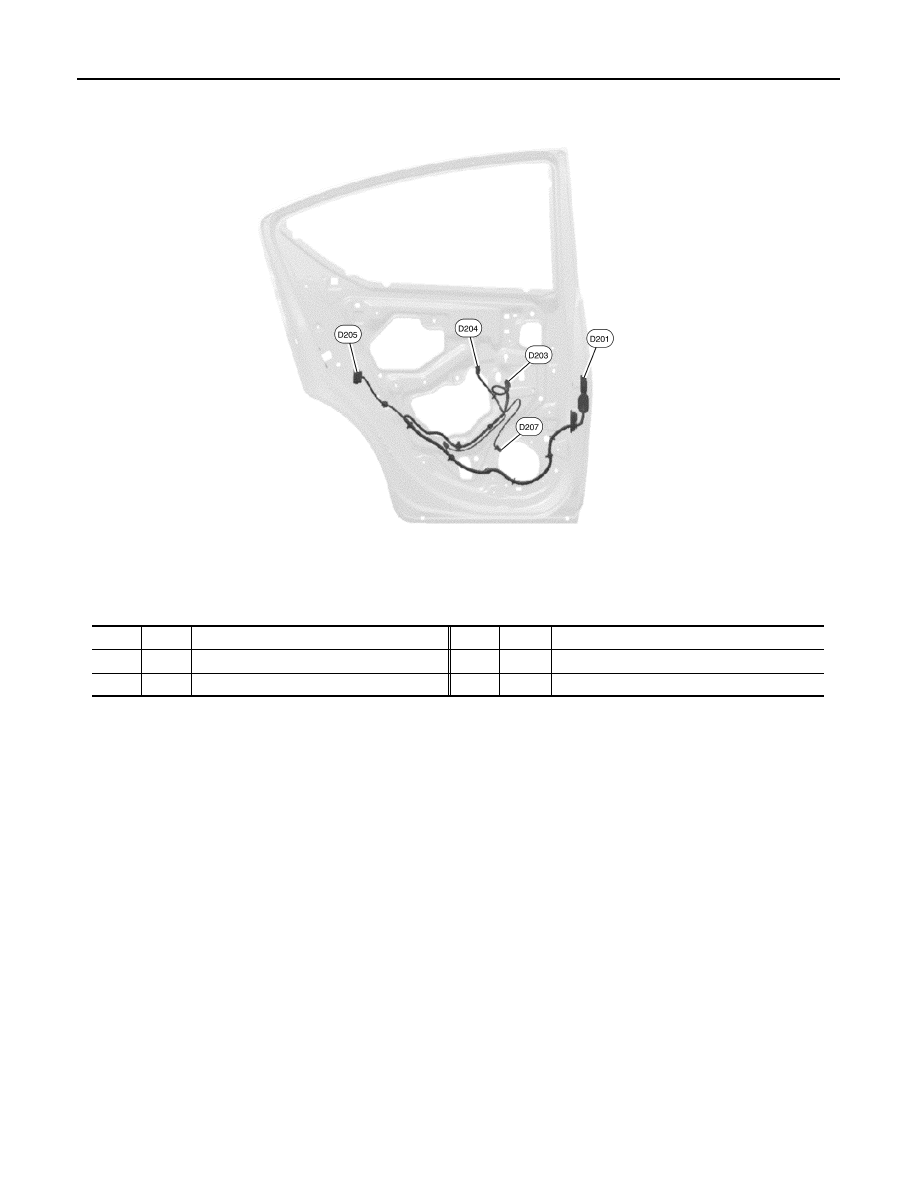

REAR DOOR LH HARNESS

AAMIA0193ZZ

D201       W/10

: To B4

D205       GR/6

: Rear door lock actuator LH

D203       W/8

: Rear power window switch LH

D207       W/2

: Rear door speaker LH

D204       B/2

: Rear power window motor LH
