PG

HARNESS

PG-39

< DTC/CIRCUIT DIAGNOSIS >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

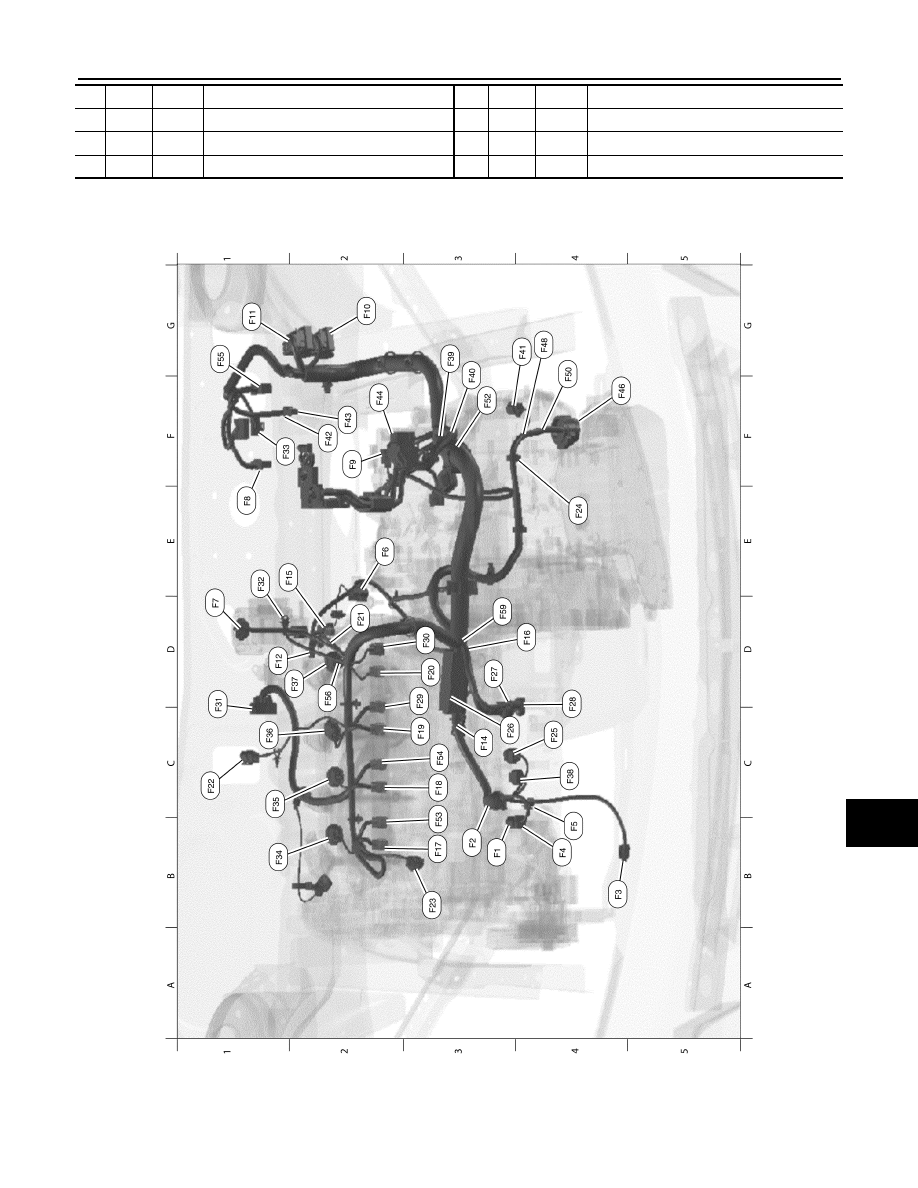

ENGINE CONTROL HARNESS

A4

E21        GR/16 : To B12

B2

E58        L/4

: Front fog lamp relay

B2

E22        W/22

:  Joint  connector–E02

A3

E59        —

:  Body  ground

C3 E23        B/2

:  EPS  control  unit

A2

E60        —

:  Body  ground

C3 E34        BR/2

:  Clutch  interlock  switch

B3

E61        —

:  Body  ground

AAMIA0188ZZ

PG-40

< DTC/CIRCUIT DIAGNOSIS >

HARNESS

B3

F1         B/3

: Generator

D4

F28        —

: Starter motor

B3

F2         —

: Generator

D3

F29        B/2

: Fuel injector no. 3 (Rear)

B4

F3         B/1

: A/C compressor

D3

F30        B/2

: Fuel injector no. 4 (Rear)

B4

F4         —

: Generator

D1

F31        B/6

: Mass air flow sensor

B4

F5         —

: Engine ground

E1

F32        GR/2

: Exhaust valve timing control solenoid
  valve

E2

F6         GR/2

: Engine coolant temperature sensor

F1

F33        W/6

: To F33

D1 F7         B/6

: Electric throttle control actuator

B1

F34        GR/3

: Ignition coil no.1 (With power
  transistor)

E1

F8         W/24

: To E8

C1

F35        GR/3

: Ignition coil no.2 (With power
  transistor)

F2

F9         GR/4

: Battery current sensor

C1

F36        GR/3

: Ignition coil no.3 (With power
  transistor)

G2 F10        GR/32 : ECM

D2

F37        GR/3

: Ignition coil no.4 (With power
  transistor)

G1 F11        BR/48

:  ECM

C4

F38        B/3

:  Engine  oil  pressure  sensor

D1 F12        GR/4

:  Air  fuel  ratio  (A/F)  sensor  1

G3

F39        —

:  Fusible  link  box  (Battery)

C3 F14        GR/2

:  Knock  sensor

G3

F40        —

:  Fusible  link  box  (Battery)

E1

F15        B/3

:  Crankshaft  position  sensor  (POS)

G4

F41        B/3

:  Output  speed  sensor

D4 F16        —

:  Engine  ground

F2

F42        W/12

: IPDM E/R (Intelligent power distribution
  module engine room)

B3

F17        B/2

: Fuel injector no. 1 (Front)

F2

F43        W/12

: IPDM E/R (Intelligent power distribution
  module engine room)

C3 F18        B/2

:  Fuel  injector  no.  2  (Front)

F2

F44        B/48

:  TCM  (Transmission  control  module)

C3 F19        B/2

: Fuel injector no. 3 (Front)

F4

F46        GR/22

: CVT unit

D3 F20        B/2

:  Fuel  injector  no.  4  (Front)

G4

F48        B/3

:  Secondary  speed  sensor

D2 F21        B/3

:  Camshaft  position  sensor

G4

F50        B/3

:  Primary  speed  sensor

C1 F22        L/2

: Evap canister purge volume control
  solenoid valve

F3

F52        B/10

:  Transmission  range  switch

B3

F23        GR/2

: Intake valve timing control solenoid
  valve

B3

F53        B/2

:  Fuel  injector  no.  1  (Rear)

E4

F24        G/3

:  Park/neutral  position  (PNP)  switch

C3

F54        B/2

:  Fuel  injector  no.  2  (Rear)

C4 F25        GR/2

:  Engine  oil  temperature  sensor

G1

F55        GR/12

:  To  E55

C3 F26        W/2

: Condenser

D2

F56        B/3

: Exhaust valve timing control position
  sensor

D3 F27        —

: Starter motor

D3

F59        —

: Engine ground

PG

HARNESS

PG-41

< DTC/CIRCUIT DIAGNOSIS >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

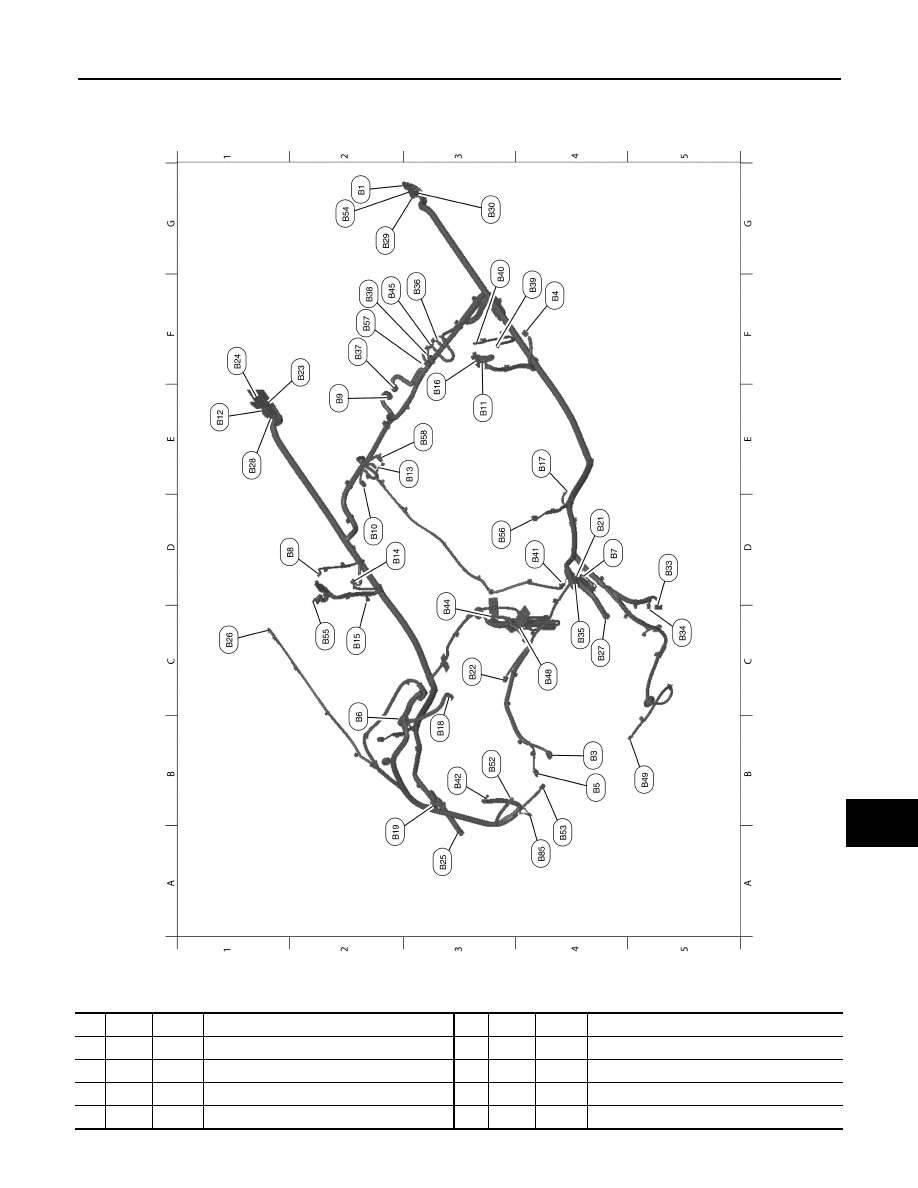

BODY HARNESS

AAMIA0189ZZ

G2 B1         W/24

: To M49

E1

B28        W/2

: To M11

B4

B3         GR/3

: Evap control system pressure sensor

G2

B29        W/16

: To M12

F4

B4         W/10

: To D201

G3

B30        W/24

: To M113

B4

B5         B/2

: Evap canister vent control valve

D5

B33        W/32

: Bluetooth® control unit

C2 B6         W/4

: Rear door switch LH

C5

B34        W/8

: Bluetooth® control unit

PG-42

< DTC/CIRCUIT DIAGNOSIS >

HARNESS

D4 B7         —

: Body ground

C4

B35        B/2

: Rear wheel sensor RH

D2 B8         W/4

: Front door switch LH

F3

B36        W/4

: To B350

E2

B9         Y/22

: Air bag diagnosis sensor unit

F2

B37        Y/22

: Air bag diagnosis sensor unit

D2 B10        Y/2

: Front LH side air bag module

F2

B38        Y/2

: Front RH side air bag module

E3

B11        W/10

: To D301

F4

B39        Y/2

: Front RH seat belt pre–tensioner

E1

B12        GR/16 : To E21

G3

B40        Y/2

: Side air bag satellite sensor RH

E3

B13        W/3

:  Seat  belt  buckle  switch  LH

D4

B41        Y/2

:  RH  side  curtain  air  bag  module

D2 B14        Y/2

:  Front  LH  seat  belt  pre–tensioner

B3

B42        B/1

:  Condenser

C2 B15        Y/2

:  Side  air  bag  satellite  sensor  LH

D3

B44        GR/5

:  Fuel  level  sensor  unit  and  fuel  pump

E3

B16        W/4

:  Front  door  switch  RH

F2

B45        W/3

:  Seat  belt  buckle  switch  RH

E4

B17        W/4

:  Rear  door  switch  RH

C4

B48        L/2

:  Inside  key  antenna  (Trunk  room)

B3

B18        B/2

:  High–mounted  stop  lamp

B5

B49        L/2

:  Outside  key  antenna  (Rear  bumper)

A2

B19        —

:  Body  ground

B3

B52        W/4

:  To  D504

D4 B21        W/4

: Cargo lamp

A4

B53        W/8

: To D503

C3 B22        GR/2

:  Rear  wheel  sensor  LH

G2

B54        W/40

:  Around  view  monitor  control  unit

F2

B23        W/16

:  To  M15

C2

B55        Y/2

:  Rear  side  air  bag  satellite  sensor  LH

F1

B24        W/24

:  To  M16

D3

B56        Y/2

:  Rear  side  air  bag  satellite  sensor  RH

A3

B25        W/6

:  Rear  combination  lamp  LH

F2

B57        GR/3

:  Seat  heater  RH

C1 B26        Y/2

:  LH  side  curtain  air  bag  module

E3

B58        W/3

:  Seat  heater  LH

C4 B27        W/6

:  Rear  combination  lamp  RH

A4

B85        —

:  Body  ground
