BRM-8

< REMOVAL AND INSTALLATION >

BODY COMPONENT PARTS

REMOVAL AND INSTALLATION

BODY COMPONENT PARTS

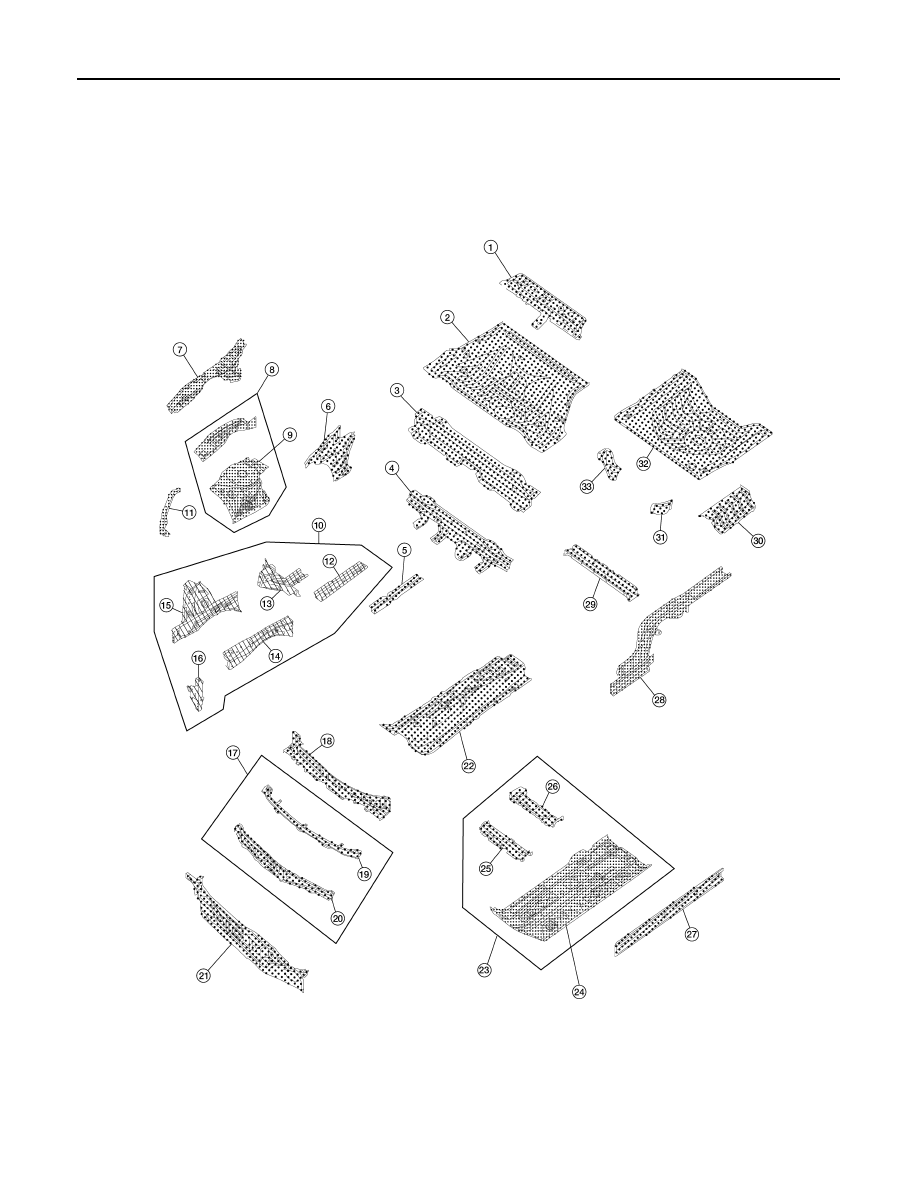

Underbody Component Parts

INFOID:0000000009465830

AWKIA1342GB

BODY COMPONENT PARTS

BRM-9

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

1.

Rear seat lower crossmember

2.

Rear floor front

3.

Rear floor front extension

4.

Rear seat crossmember

5.

Front side member rear extension
(LH/RH)

6.

Dash side (LH/RH)

7.

Hoodledge reinforcement (LH/RH)

8.

Hoodledge lower assembly (LH/RH) 9.

Front suspension spring support
(LH/RH)

10. Front side member assembly (LH/

RH)

11. Upper radiator core support (LH/RH) 12. Front side member center extension

(LH/RH)

13. Front side member extension (LH/

RH)

14. Front side member (LH/RH)

15. Closing plate assembly (LH/RH)

16. Radiator core side support (LH/RH)

17. Cowl top center assembly

18. Dash upper

19. Cowl top center

20. Dash lower

21. Front floor center assembly

22. Front floor assembly (LH/RH)

23. Front floor assembly (LH/RH)

24. Front floor (LH/RH)

25. 2nd crossmember assembly (LH/

RH)

26. 3rd crossmember assembly (LH/RH) 27

Sill inner assembly (LH/RH)

28. Rear side member assembly (LH/

RH)

29. Rear center crossmember

30.  Rear floor rear (LH/RH)

31. Rear floor reinforcement (LH)

32. Rear floor rear

33. Rear floor reinforcement (RH)

: Both sided anti-corrosive precoated steel portions

: High strength steel (HSS) portions

: Both sided anti-corrosive steel and HSS portions

BRM-10

< REMOVAL AND INSTALLATION >

BODY COMPONENT PARTS

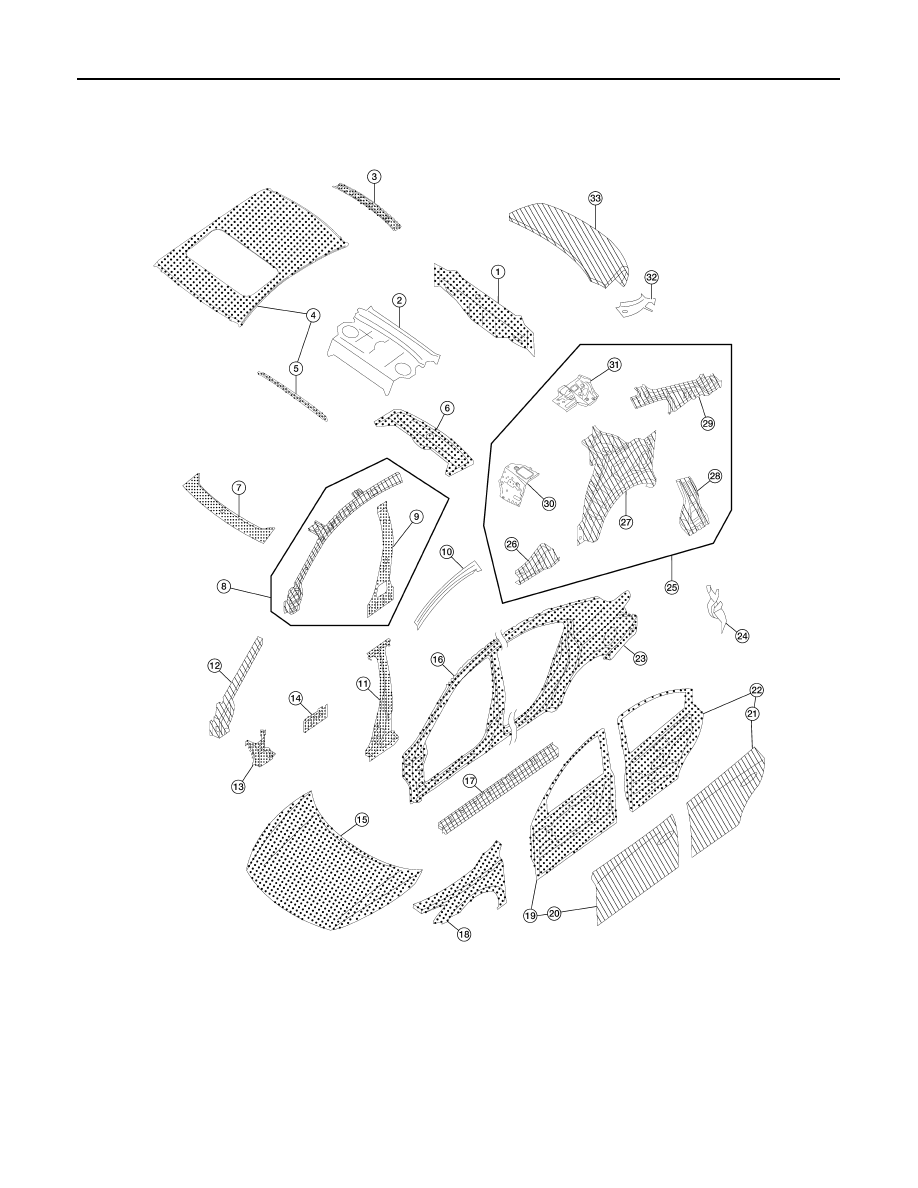

Body Component Parts

INFOID:0000000009465831

1.

Rear panel assembly

2.

Parcel shelf assembly

3.

Rear roof rail assembly (single panel
sunroof)

4.

Roof panel, single panel sunroof

5.

Rear roof bow

6.

Rear roof rail (dual panel sunroof)

7.

Front roof rail dual panel sunroof

8.

Body side inner reinforcement (LH/
RH)

9.

Center pillar inner reinforcement
(LH/RH)

AWKIA1343GB

BODY COMPONENT PARTS

BRM-11

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

10. Roof side rail (LH/RH)

11. Center pillar reinforcement (LH/RH) 12. Front pillar upper hinge brace (LH/

RH)

13. Front pillar lower hinge brace (LH/

RH)

14. Front pillar lower reinforcement (LH/

RH)

15. Hood assembly

16. Front body side outer (LH/RH)

17. Outer sill reinforcement (LH/RH)

18. Front fender assembly (LH/RH)

19. front door assembly (LH/RH)

20. Front door outer (LH/RH)

21. Rear door outer (LH/RH)

22. Rear door assembly (LH/RH)

23. Rear body side outer (LH/RH)

24. Tail lamp housing base (LH/RH)

25. Rear body side inner assembly (LH/

RH)

26. Sill outer reinforcement rear (LH/RH) 27. Rear wheel housing assembly (LH/

RH)

28. Rear pillar inner reinforcement (LH/

RH)

29. Rear pillar inner (LH/RH)

30. Rear seatback side support (LH/RH)

31. Parcel shelf side (LH/RH)

32. Rear fender extension (LH/RH)

33. Trunk lid assembly

: Both sided anti-corrosive precoated steel portions

: High strength steel (HSS) portions

: Both sided anti-corrosive steel and HSS portions
