TRANSMITTER

WT-65

< REMOVAL AND INSTALLATION >

C

D

F

G

H

I

J

K

L

M

A

B

WT

N

O

P

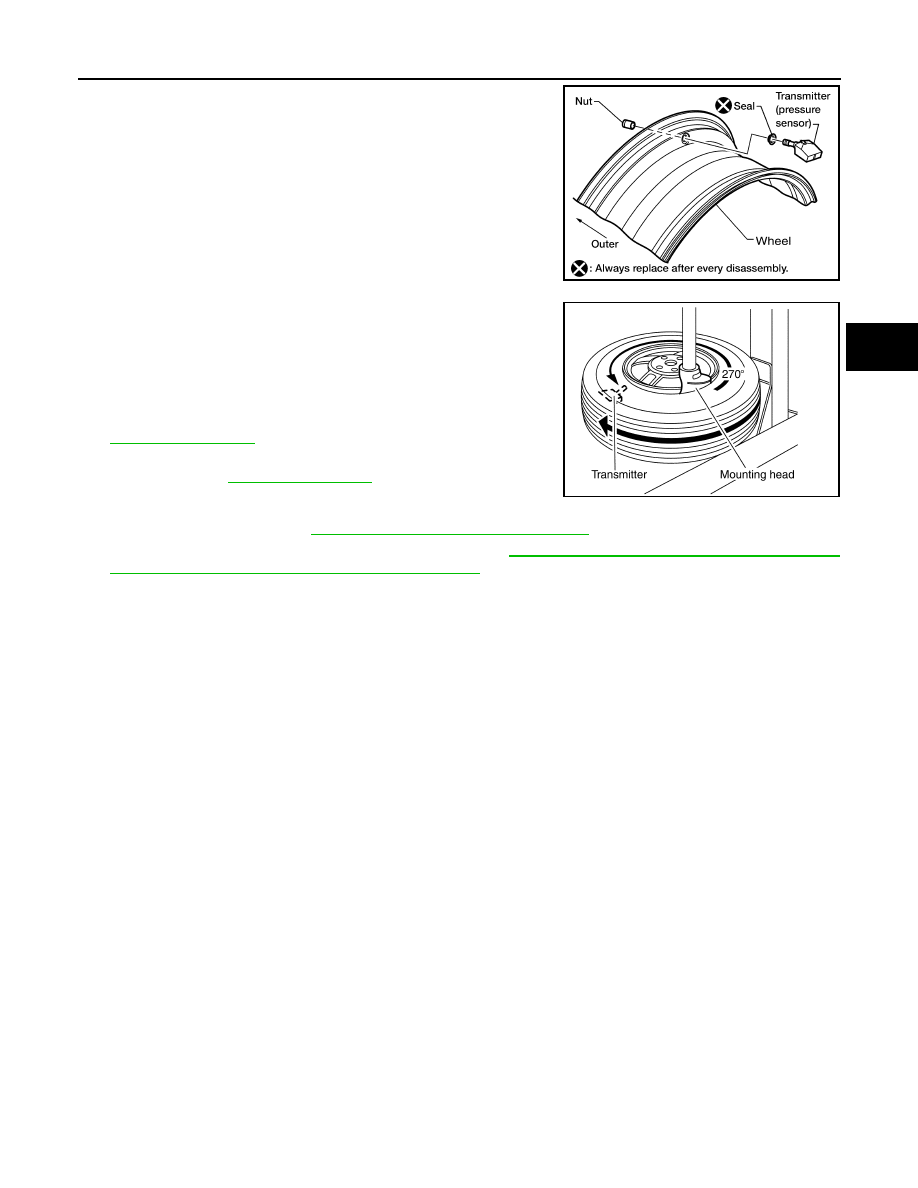

3. Mount transmitter on rim and tighten nut at a maximum speed of

10 rpm.

NOTE:

Make sure no burrs exist in the valve stem hole of the wheel.

4. Place wheel on turntable of tire machine. Ensure that transmitter

is 270 degrees from mounting/dismounting head.

NOTE:

Do not touch transmitter with mounting head.

5. Lubricate tire well, and install second side of tire as normal.

Ensure that tire does not rotate relative to rim.

6. Inflate tire and balance the wheel and tire assembly. Refer to

WT-62, "Adjustment"

.

7. Install wheel and tire assembly in appropriate wheel position on

vehicle. Refer to

WT-62, "Adjustment"

.

NOTE:

If replacing the transmitter, then transmitter wake up operation

must be performed. Refer to

WT-5, "Transmitter Wake Up Operation"

.

8. Adjust neutral position of steering angle sensor. Refer to

BRC-9, "PERFORM ZERO POINT OF STEER-

ING ANGLE SENSOR : Special Repair Requirement"

.

Transmitter nut
tightening torque

: 7.7 N·m (0.79 kg-m, 68 in-lb)

WEIA0137E

WEIA0046E

WT-66

< SERVICE DATA AND SPECIFICATIONS (SDS)

SERVICE DATA AND SPECIFICATIONS (SDS)

SERVICE DATA AND SPECIFICATIONS (SDS)

SERVICE DATA AND SPECIFICATIONS (SDS)

Road Wheel

INFOID:0000000004212535

Tire

INFOID:0000000004212536

Unit: kPa (kg/cm

2

, psi)

Standard item

Allowable value

Maximum radial runout limit

Lateral deflection

Less than 0.3 mm (0.012 in)

Radial deflection

Less than 0.3 mm (0.012 in)

Maximum allowable unbalance

Dynamic
 (At rim flange)

Less than 5 g (0.18 oz) (one side)

Static
 (At rim flange)

Less than 10 g (0.35 oz)

Tire size

Air pressure

Front tire

Rear tire

P215/60R16

240 (2.4, 35)

240 (2.4, 35)

T135/90R16

420 (4.2, 60)

420 (4.2, 60)

WW-1

DRIVER CONTROLS

C

D

E

F

G

H

I

J

K

M

SECTION

WW

A

B

WW

N

O

P

CONTENTS

WIPER & WASHER

BASIC INSPECTION  ....................................

3

DIAGNOSIS AND REPAIR WORKFLOW  ..........

3

Work Flow  .................................................................

3

FUNCTION DIAGNOSIS ...............................

6

FRONT WIPER AND WASHER SYSTEM  ..........

6

System Diagram ........................................................

6

System Description  ...................................................

6

Component Parts Location ........................................

9

Component Description ..........................................

10

DIAGNOSIS SYSTEM (BCM)  ............................

11

COMMON ITEM .........................................................

11

COMMON ITEM : Diagnosis Description  ................

11

COMMON ITEM : CONSULT-III Function (BCM -
COMMON ITEM) .....................................................

11

WIPER .......................................................................

12

WIPER : CONSULT - III Function (BCM - WIPER) ....

12

DIAGNOSIS SYSTEM (IPDM E/R) .....................

13

Diagnosis Description  .............................................

13

CONSULT - III Function (IPDM E/R) .......................

16

COMPONENT DIAGNOSIS .........................

18

WIPER AND WASHER FUSE ............................

18

Description ..............................................................

18

Diagnosis Procedure ...............................................

18

FRONT WIPER MOTOR LO CIRCUIT ...............

19

Component Function Check ....................................

19

Diagnosis Procedure ...............................................

19

FRONT WIPER MOTOR HI CIRCUIT  ................

21

Component Function Check ....................................

21

Diagnosis Procedure ...............................................

21

FRONT WIPER AUTO STOP SIGNAL CIR-
CUIT ....................................................................

23

Component Function Check  ....................................

23

Diagnosis Procedure  ...............................................

23

FRONT WIPER MOTOR GROUND CIRCUIT ...

25

Diagnosis Procedure  ...............................................

25

FRONT WIPER AND WASHER SYSTEM  ........

26

Wiring Diagram ........................................................

26

ECU DIAGNOSIS .........................................

31

BCM (BODY CONTROL MODULE)  .................

31

Reference Value ......................................................

31

Terminal Layout .......................................................

35

Physical Values  .......................................................

36

Wiring Diagram ........................................................

54

Fail Safe ..................................................................

62

DTC Inspection Priority Chart ...............................

64

DTC Index ...............................................................

65

IPDM E/R (INTELLIGENT POWER DISTRI-
BUTION MODULE ENGINE ROOM)  ................

68

Reference Value ......................................................

68

Terminal Layout .......................................................

69

Physical Values  .......................................................

69

Wiring Diagram ........................................................

74

Fail Safe ..................................................................

79

DTC Index ...............................................................

81

SYMPTOM DIAGNOSIS  ..............................

82

FRONT WIPER AND WASHER SYSTEM
SYMPTOMS ......................................................

82

Symptom Table  .......................................................

82

FRONT WIPER DOES NOT OPERATE  ...........

84

Description ...............................................................

84

Diagnosis Procedure  ...............................................

84

NORMAL OPERATING CONDITION  ...............

86

Description ...............................................................

86

WW-2

PRECAUTION .............................................

87

PRECAUTIONS  .................................................

87

Supplemental Restraint System (SRS) AIR BA
G and SEAT BELT PRE-TENSIONER ...............
.

87

ON-VEHICLE REPAIR  ................................

88

FRONT WIPER  ..................................................

88

Exploded View ........................................................

88

FRONT WIPER BLADE REFILL ...............................

88

FRONT WIPER BLADE REFILL : Removal and
Installation .............................................................
.

88

FRONT WIPER BLADE  ............................................

91

FRONT WIPER BLADE : Removal and Installa-
tion .........................................................................
.

91

FRONT WIPER ARMS  ..............................................

92

FRONT WIPER ARMS : Removal and Installation ...

92

FRONT WIPER DRIVE ASSEMBLY .........................

92

FRONT WIPER DRIVE ASSEMBLY : Removal
and Installation ........................................................

92

FRONT WASHER ..............................................

94

WASHER TUBE  ........................................................

94

WASHER TUBE : Layout ........................................

94

FRONT WASHER NOZZLE  ......................................

94

FRONT WASHER NOZZLE : Removal and Instal-
lation .......................................................................

94

FRONT WASHER NOZZLE : Adjustment ...............

95

WASHER TANK  ........................................................

95

WASHER TANK : Removal and Installation  ...........

95

FRONT WASHER PUMP  ..........................................

96

FRONT WASHER PUMP : Removal and Installa-
tion ..........................................................................

96

FRONT WIPER AND WASHER SWITCH  .........

97

Removal and Installation .........................................

97
