DLK-142

< REMOVAL AND INSTALLATION >

REAR DOOR LOCK

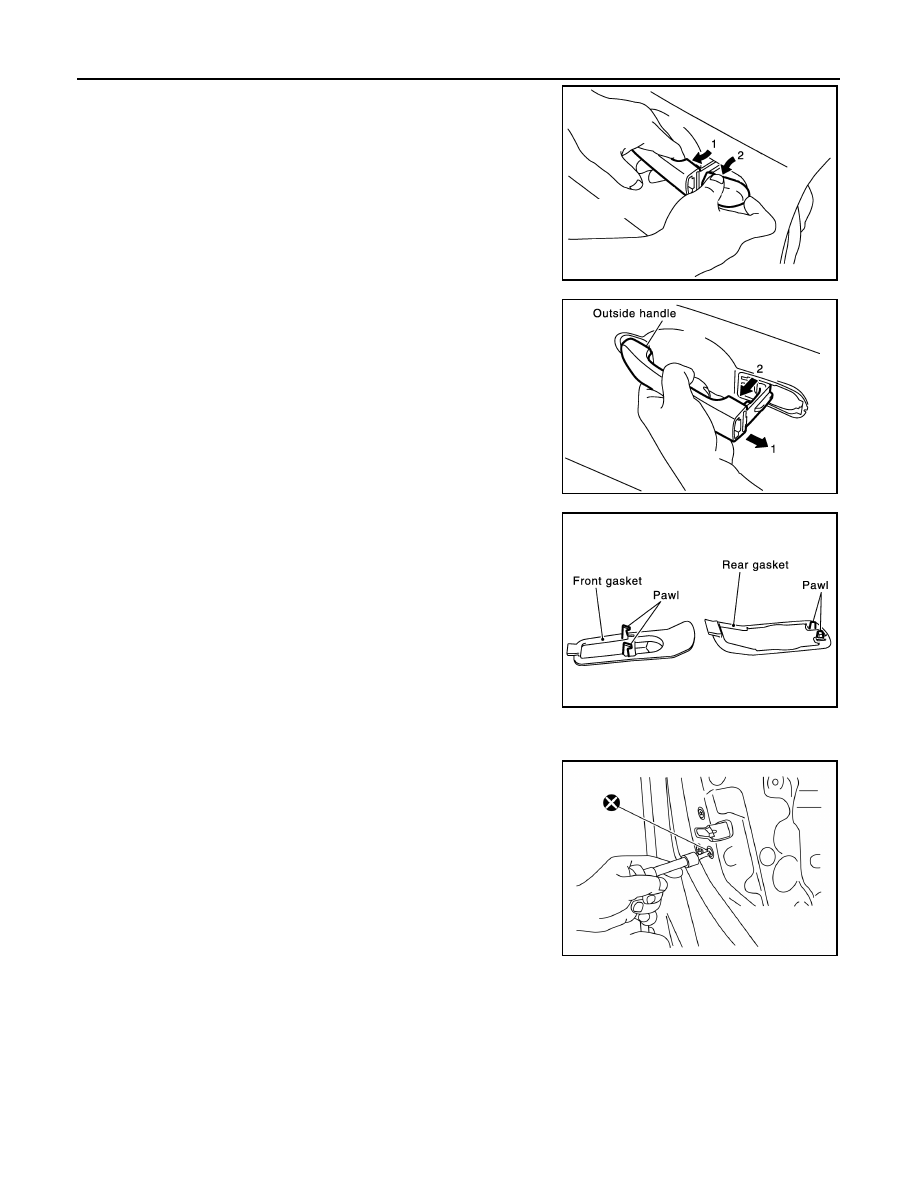

3. While pulling the outside handle (1), remove the door handle

escutcheon (2).

4. While pulling the outside handle (2), slide it toward the rear of

vehicle to remove (1).

5. Remove the front and rear gaskets.

6. Remove the door lock assembly bolts (T30), remove the door lock assembly.

CAUTION:

Do not reuse door lock assembly bolts.

LIIA1971E

LIIA0532E

PIIA3557E

Door lock assembly
bolts

: 5.8 N·m (0.59 kg-m, 51 in-lb)

AWKIA2018ZZ

REAR DOOR LOCK

DLK-143

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

J

L

M

A

B

DLK

N

O

P

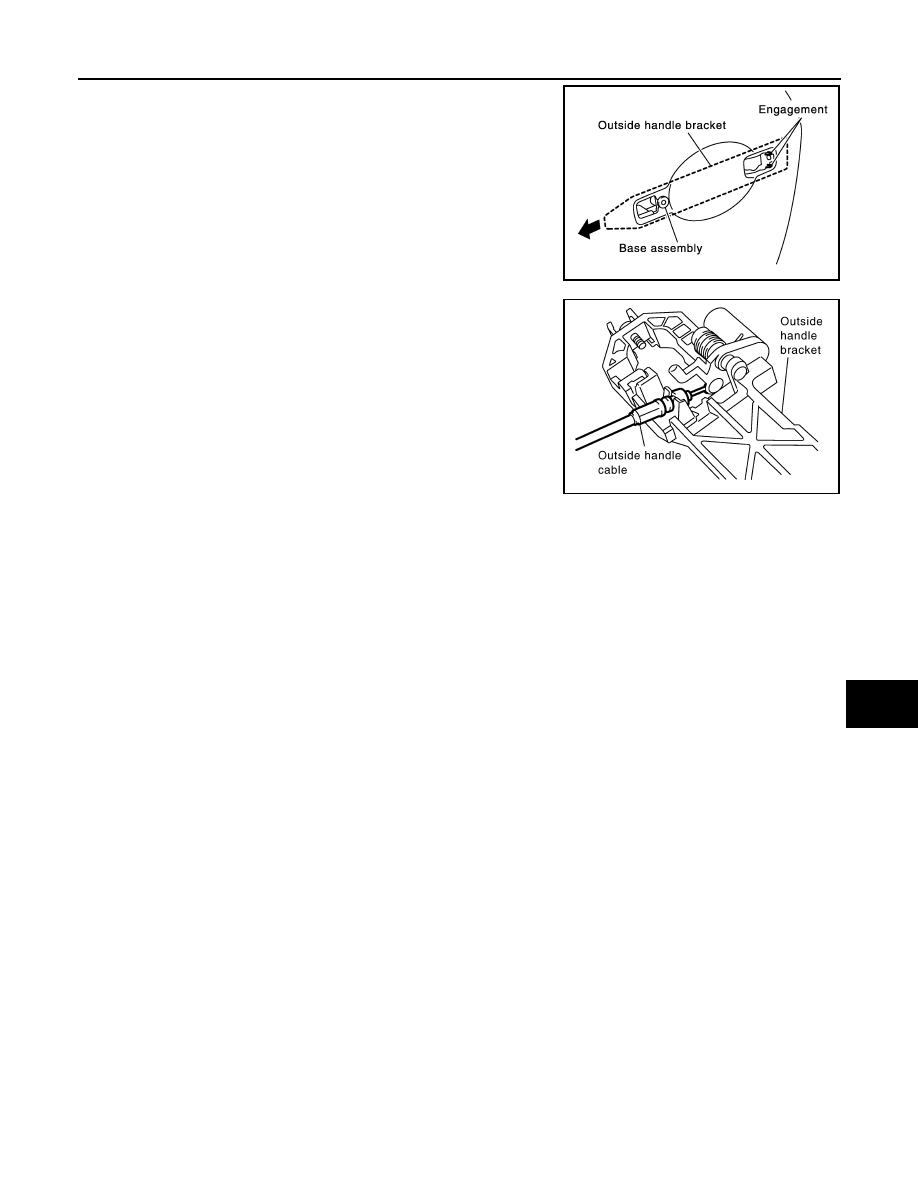

7. While pulling outside handle bracket, slide toward rear of vehicle

to remove outside handle bracket and door lock assembly.

8. Disconnect the outside handle cable.

INSTALLATION

Installation is in the reverse order of removal.

PIIA3558E

PIIA5059E

DLK-144

< REMOVAL AND INSTALLATION >

TAIL GATE

TAIL GATE

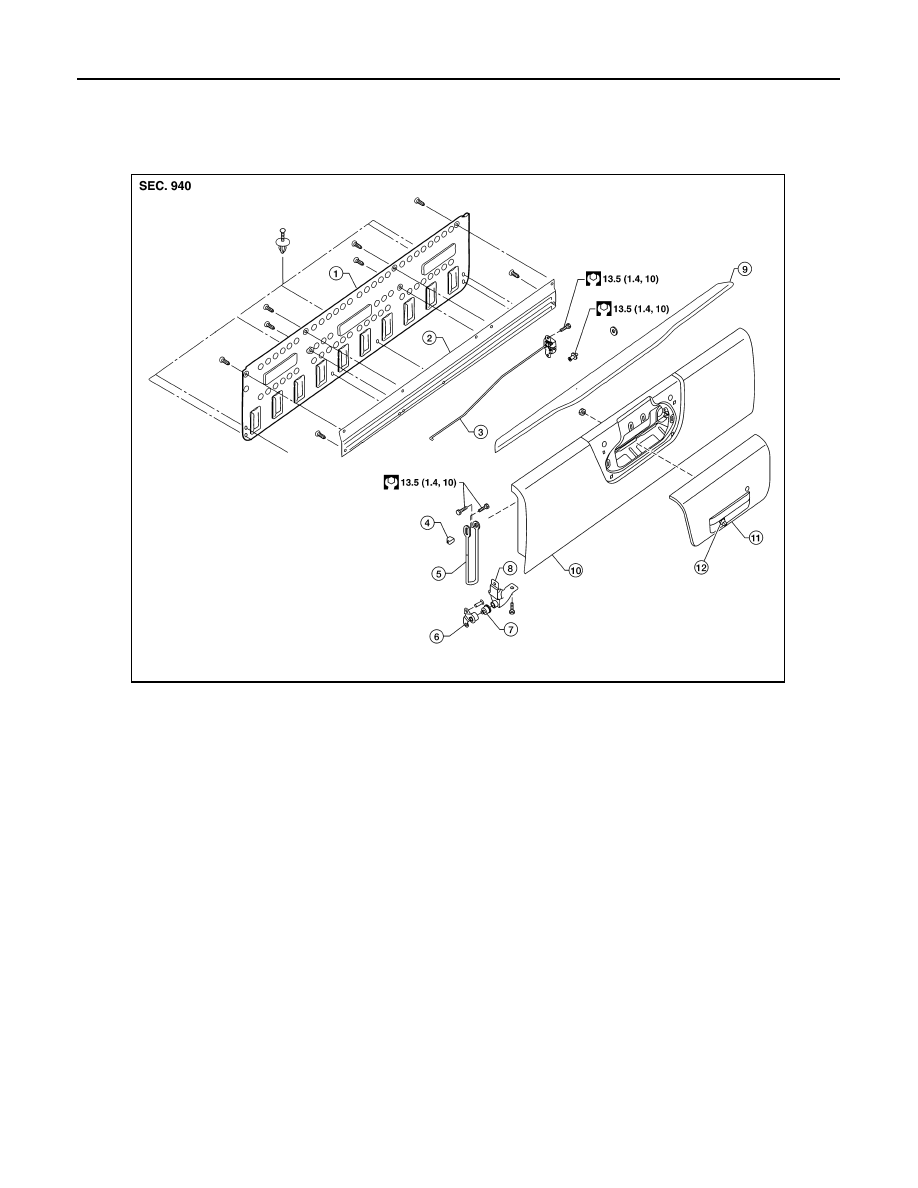

Removal and Installation

INFOID:0000000009478963

1.

Tail gate protector (if equipped)

2.

Tail gate cover plate

3.

Tail gate latch assembly (LH/RH)

4.

Tail gate rubber bumper

5.

Tail gate stay assembly

6.

Tail gate hinge assembly (LH/RH),
body side

7.

Tail gate ring (LH)

8.

Tail gate spoiler

9.

Tail gate hinge assembly (LH/RH),
gate side

10. Tail gate

11. Tail gate handle and latch assembly 12. Rear view camera (if equipped)

AWKIA2276ZZ
