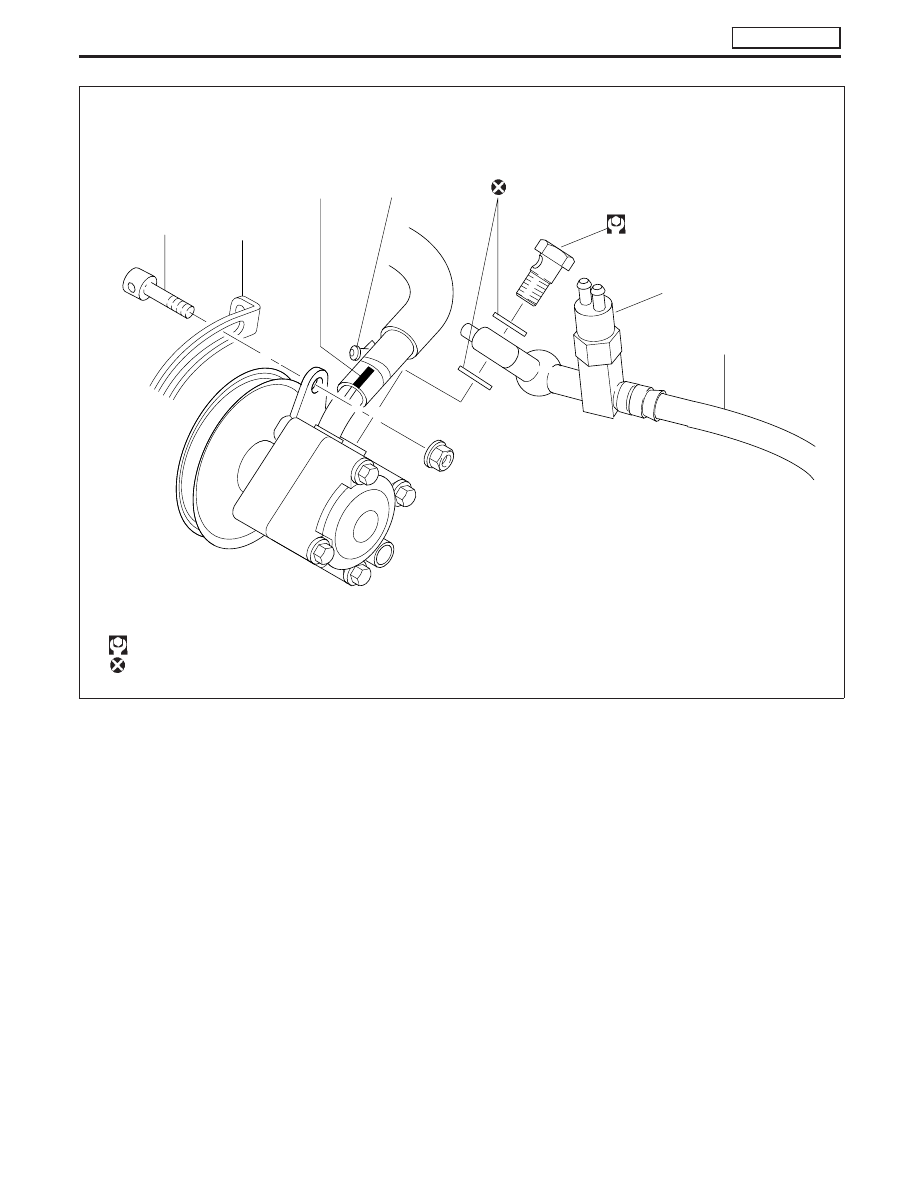

Nissan Primera P11. Manual - part 553

NST044

49 - 68 (5.0 - 6.9, 28 - 36)

38 - 49
(3.9 - 4.9,
28 - 36)

: N·m (kg-m, ft-lb)

: Do not re-use

Adjuster bolt

Bracket

POWER STEERING OIL PUMP

CD20T

ST-21

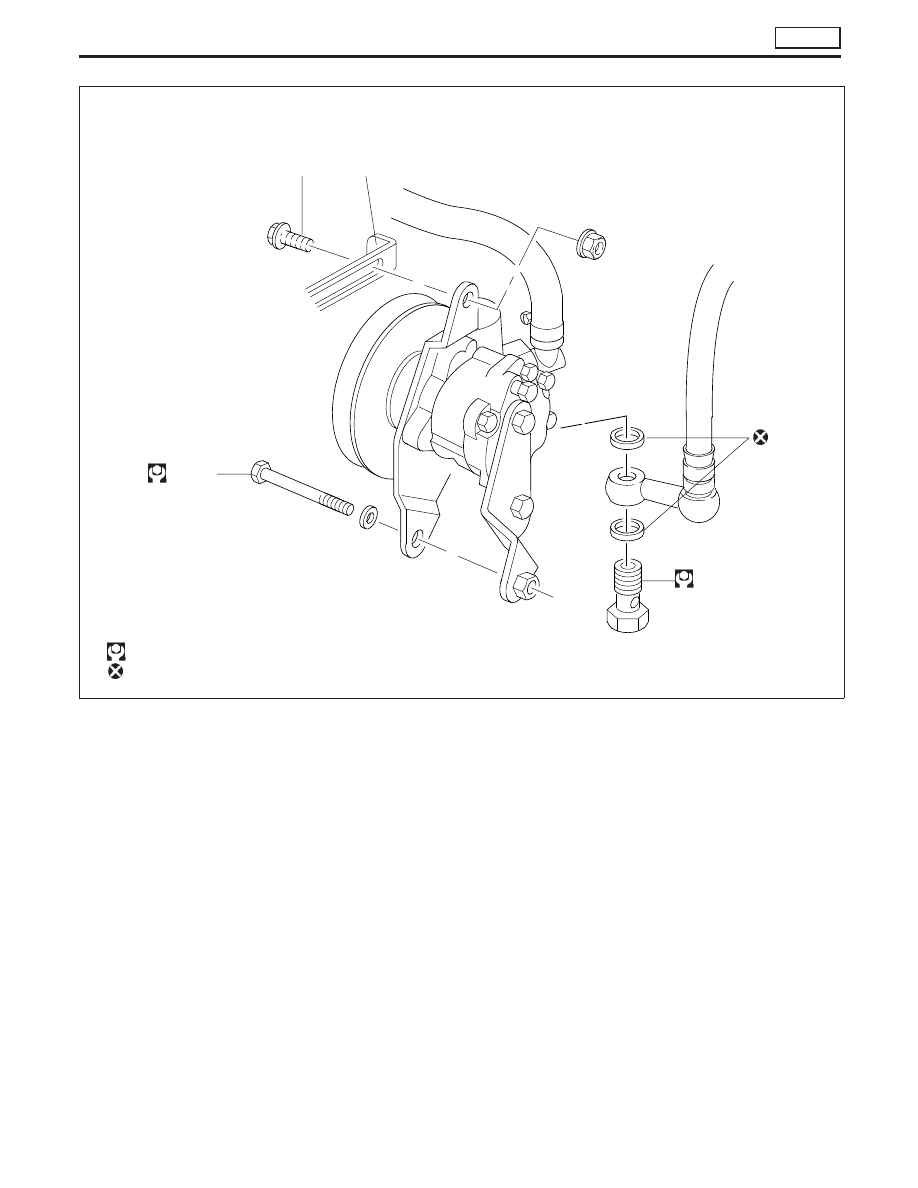

NST045

CLIP TO FACE
REARWARDS

49 - 68 (5.0 - 6.9, 28 - 36)

: N·m (kg-m, ft-lb)

: Do not re-use

Align so that white mark on hose
aligns with mark on suction port

Switch

Hose

Adjuster bolt

Bracket

POWER STEERING OIL PUMP

QG16, 18DE

ST-22

General Specifications

Applied model

15

″

tire

16

″

tire

Steering model

Power steering

Steering gear type

PR25T

Steering overall gear ratio

16.7

Turn of steering wheel
(Lock to lock)

2.7

2.6

Steering column type

Tilt / collapsible

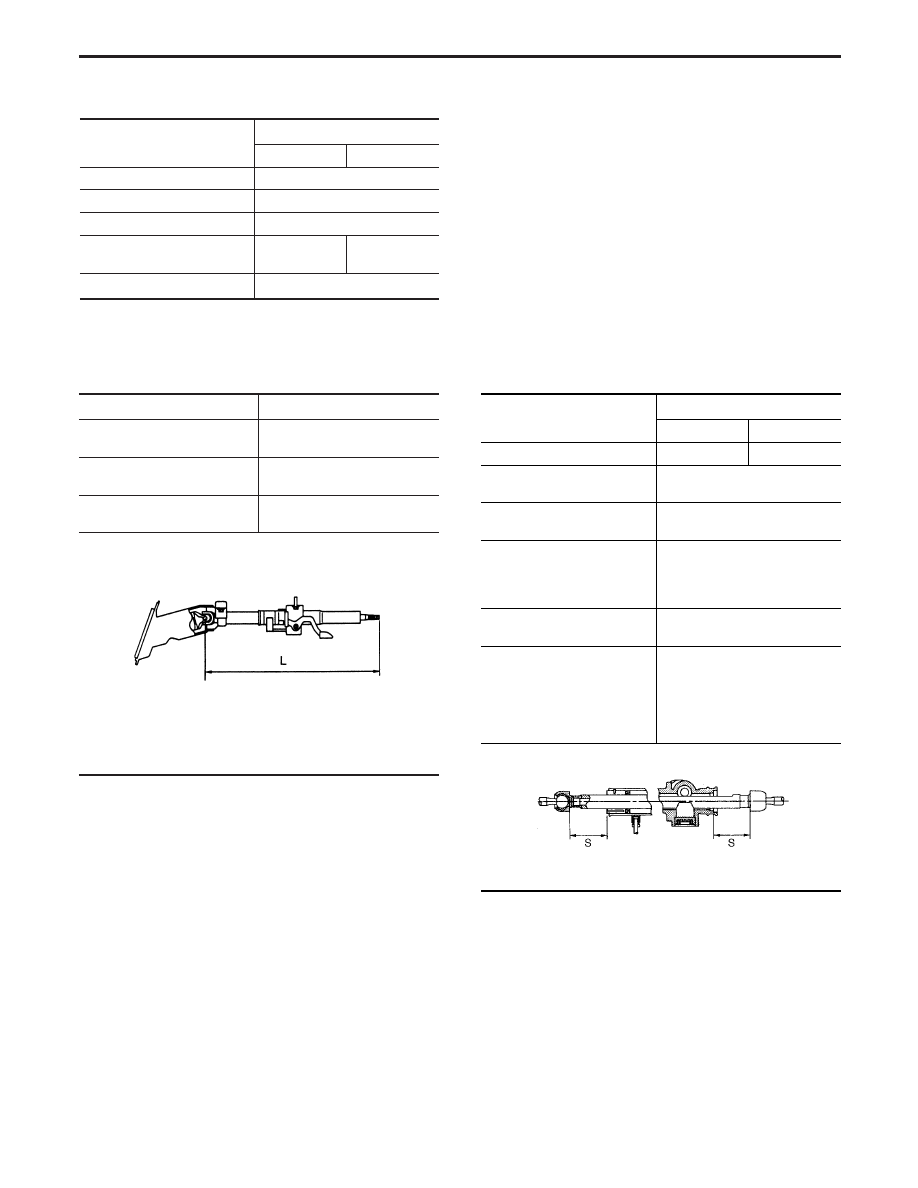

Inspection and Adjustment

STEERING WHEEL AND COLUMN

STEERING GEAR

Applied model

Tilt

Steering wheel axial play

mm (in)

0 (0)

Steering wheel play

mm (in)

35 (1.38) or less

Steering column length “L”

mm (in)

536 - 538 (21.10 - 21.18 in)

SST583B

L

Steering gear type

Power PR25T

15” tire

16” tire

Rack stroke “S”

mm (in)

68 (2.68)

66 (2.60)

Pinion rotating torque

N·m (kg-cm, in-lb)

0.8 - 1.3

(8 - 13, 6.9 - 11.3)

Rack sliding force

N (kg, lb)

284 (29, 64) or less

Steering wheel turning force
(Measured at one full turn
from neutral)

N (kg, lb)

44.1 (4.5, 9.9) or less

Fluid capacity (Approximate)



(Imp qt)

0.9 (3/4)

Oil pump relief pressure
kPa (bar, kg/cm

2

, psi)

SR: 7,002 - 7,600, (70 - 76,

71.4 - 77.5, 1,109 - 1,194)

QG: 7,502 - 8,101, (75 - 81,

76.5 - 82,6)

CD: 7,748 - 8,532 (77.5 - 85.3,

79 - 87, 1,123 - 1,237)

NST023

SERVICE DATA AND SPECIFICATIONS (SDS)

ST-23

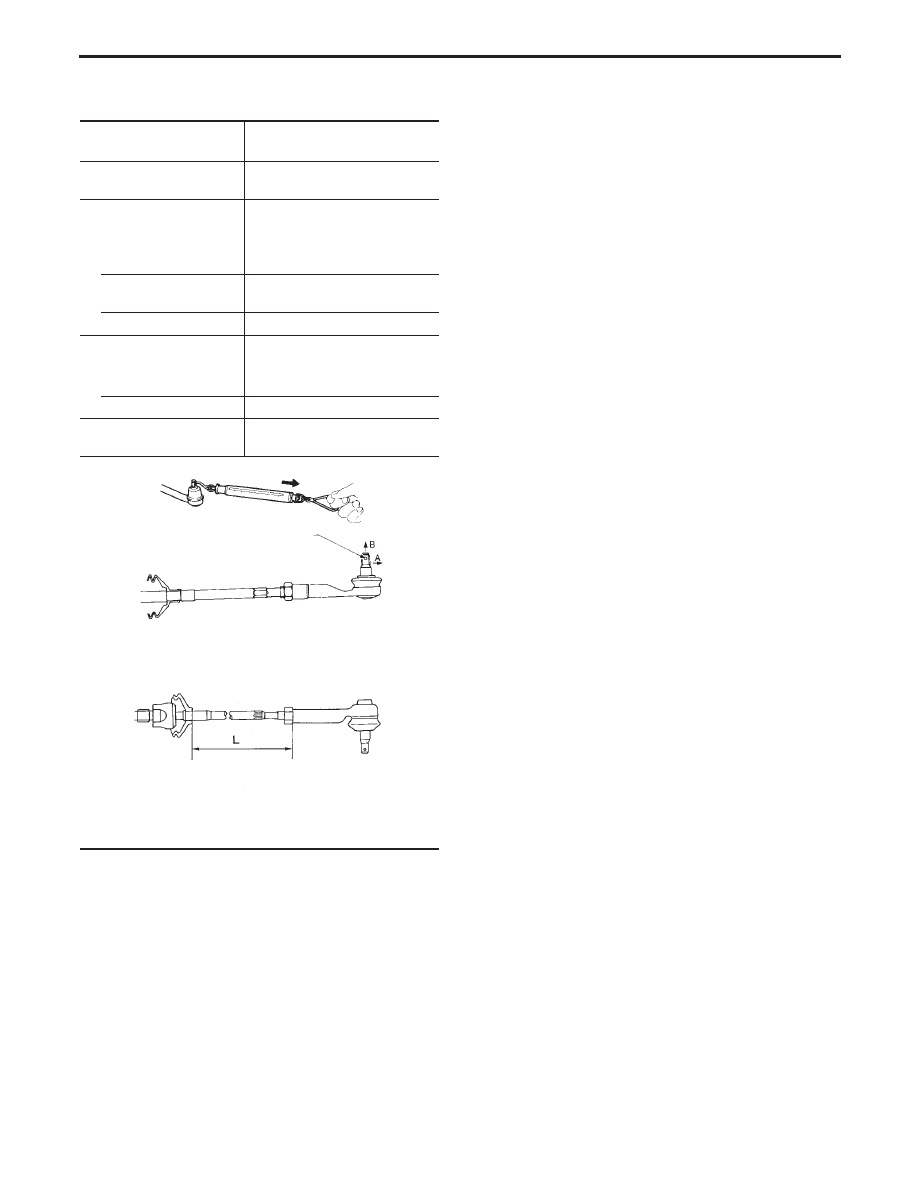

STEERING LINKAGE

Steering gear type

Power

PR25T

Movement of gear housing

mm (in)

±2 (±0.08) or less

Tie-rod outer ball joint

A

Swinging force at cotter
pin hole

N (kg, lb)

3.3 - 67 (0.34 - 6.8, 0.74 - 15.1)

Rotating torque

N·m (kg-cm, in-lb)

0.15 - 2.4 (1.5 - 30, 1.3 - 26.0)

Axial end play mm (in)

0 (0)

Tie-rod inner ball joint

B

Swinging force*

N (kg, lb)

0.3 - 24.5 (0.03 - 2.5, 0.07 - 5.5)

Axial end play mm (in)

0 (0)

Tie-rod standard length “L”

mm (in)

183.6 (7.23)

*Measuring point

SST588B

SST093B

SERVICE DATA AND SPECIFICATIONS (SDS)

Inspection and Adjustment (Cont’d)
