DIAGNOSTIC PROCEDURE 7

Final checking after repairing SRS by using “AIR BAG”
warning lamp — Diagnosis mode and User mode
1. After repairing SRS connect both battery cables.
2. Turn ignition switch from “OFF” to “ON”.

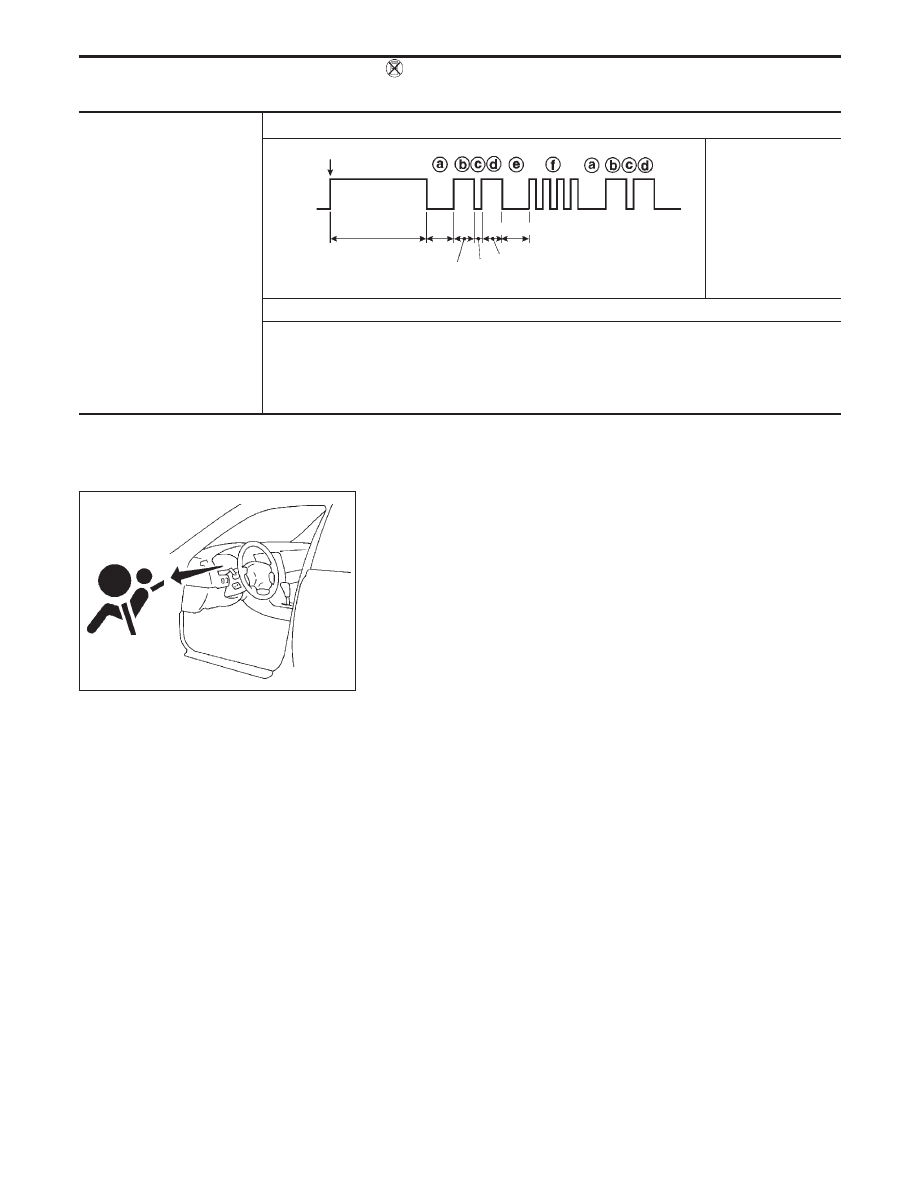

3. “AIR BAG” warning lamp operates in Diagnosis mode as fol-

lows:

The satellite sensor (LH) is
malfunctioning.
(

p

f

: 4 flashes)

Flash pattern

SRS339-A

p

a

through

p

f

are

repeated.

p

f

— Four flashes

indicate

malfunc-

tioning satellite sen-
sor (LH) circuit.

Repair order (“Recheck SRS at each replacement.”)

1. Visually check the wiring harness connection.
2. Replace the harness if it has visible damage.
3. Replace the satellite sensor (LH).
4. Replace the diagnosis sensor unit.
5. Replace the related harness.

* Follow the procedures in numerical order when repairing malfunctioning parts. Confirm whether malfunction is eliminated

using the air bag warning lamp or CONSULT-II each time repair is finished. If malfunction is still observed, proceed to the
next step. When malfunction is eliminated, further repair work is not required.

IGN ON

ON

OFF

7 sec.

2 sec.

2 sec.

1.5 sec.

1.5 sec. 0.5 sec.

SRS800

TROUBLE DIAGNOSES — Supplemental Restraint System (SRS)

Trouble Diagnoses without CONSULT-II

(Cont’d)

RS-53

NOTE:
When diagnosis sensor unit is replaced with a new one,
“AIR BAG” warning lamp will operate in User mode. Check-
ing “AIR BAG” warning lamp operation in Diagnosis mode
is not required. Go to step 6.
4. If “AIR BAG” warning lamp operates as shown in No. 1 in

chart above, turn ignition switch “OFF” to reset from Diagno-
sis mode to User mode and to erase memory of the malfunc-
tion. Then go to step 6.
If “AIR BAG” warning lamp operates as shown in No. 2 or No.
3 in chart above, the malfunctioning part is not repaired
completely, or another malfunctioning part is detected. Go to
DIAGNOSTIC PROCEDURE 6, page RS-48, and repair mal-
functioning part completely.

5. Turn ignition switch “ON”. “AIR BAG” warning lamp operates

in User mode. Compare “AIR BAG” warning lamp operation
to the chart on the next page.

NOTE:
When a malfunction is detected, switch from Diagnosis mode to
user mode by turning the ignition switch as follows:
1) Turn ignition switch “ON”.
2) After “AIR BAG” warning lamp lights for 7 seconds, turn igni-

tion switch “OFF” within 1 second.

No.

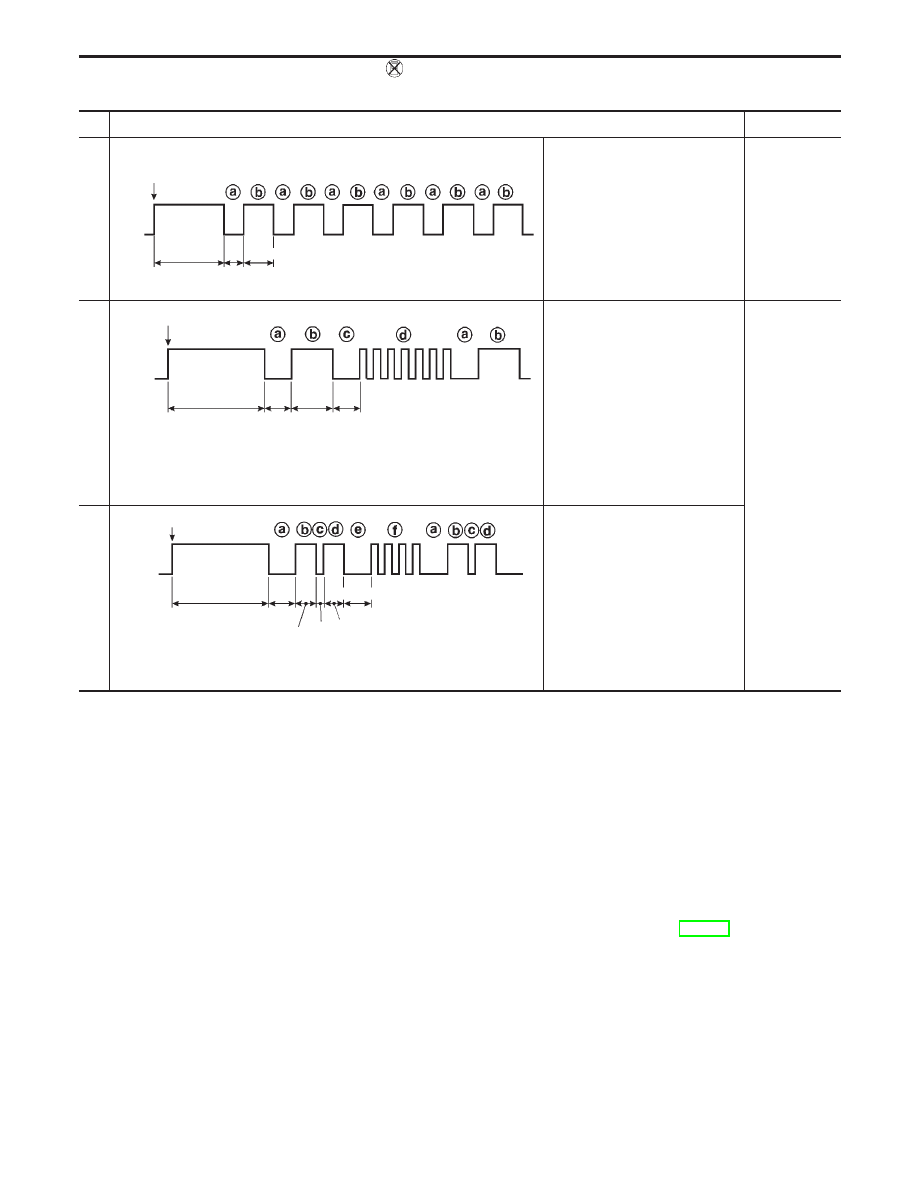

“AIR BAG” warning lamp flash pattern — Diagnosis mode —

SRS condition

1

SRS333

p

a

through

p

b

are repeated.

No malfunc-
tion is
detected or
repair is com-
pleted.
No further
action is nec-
essary.

2

SRS341

p

a

through

p

d

are repeated.

p

b

— Driver, passenger’s air

bag, seat belt pre-tensioner
marker (For identifying driver’s,
passenger’s air bag and/or seat
belt pre-tensioner malfunction-
ing)

p

d

— Indicates malfunctioning

part. The number of flashes
varies with malfunctioning part
(0.5 sec. ON and 0.5 sec. OFF
is counted as one flash.)

The system is
malfunctioning
and needs to
be repaired.

3

SRS342-A

p

a

through

p

f

are repeated.

p

b

,

p

c

,

p

d

— Side air bag

marker (For identifying side air
bag malfunctioning)

p

f

— Indicates malfunctioning

part. The number of flashes
varies with malfunctioning part
(0.5 sec. ON and 0.5 sec. OFF
is counted as one flash.)

IGN ON

ON

OFF

7 sec.

3 sec.

2 sec.

IGN ON

ON

OFF

7 sec.

3 sec.

2 sec.

2 sec.

0.5 sec.

1.5 sec.

IGN ON

ON

OFF

7 sec.

2sec.

1.5 sec.

2 sec.

TROUBLE DIAGNOSES — Supplemental Restraint System (SRS)

Trouble Diagnoses without CONSULT-II

(Cont’d)

RS-54

3) Wait more than 3 seconds.
4) Repeat steps 1 to 3 three times.
5) Turn ignition switch “ON”.
SRS is now in User mode.

DIAGNOSTIC PROCEDURE 8 (CONTINUED FROM
DIAGNOSTIC PROCEDURE 6)

Inspecting SRS malfunctioning record

Is it the first time for maintenance of
SRS?

Yes

E

No

Diagnosis results (previ-
ously stored in the
memory) might not be
erased after repair. Go to
DIAGNOSTIC PROCE-
DURE 7, step 5 (RS-53).

Go to DIAGNOSTIC PROCEDURE 5
(RS-44). (Further inspection cannot
be performed without CONSULT-II).

“AIR BAG” warning lamp operation — User mode —

SRS condition

Reference item

MRS095A

No malfunction is
detected.
No further action is nec-
essary.

—

MRS096A

The system is malfunc-
tioning and needs to be
repaired as indicated.

Go to DIAGNOSTIC
PROCEDURE 6 (RS-48).

MRS097A

Air bag and/or seat belt
pre-tensioner is
deployed.

Go to COLLISION DIAG-
NOSIS (RS-57).

Air bag fuse, diagnosis
sensor unit or harness is
malfunctioning and
needs to be repaired.

Go to DIAGNOSTIC
PROCEDURE 9 (RS-56).

MRS098A

One of the following has
occurred and needs to
be repaired.

●

Meter fuse is blown.

●

“AIR BAG” warning
lamp circuit has open
or short.

●

Diagnosis sensor unit
is malfunctioning.

Go to DIAGNOSTIC
PROCEDURE 10 (RS-
56).

IGN ON

ON

OFF

7 sec.

IGN ON

ON

OFF

0.5 sec.

0.5 sec.

IGN ON

ON

OFF

IGN ON

ON

OFF

H

TROUBLE DIAGNOSES — Supplemental Restraint System (SRS)

Trouble Diagnoses without CONSULT-II

(Cont’d)

RS-55

Trouble Diagnoses for Air Bag Warning Lamp

DIAGNOSTIC PROCEDURE 9

SYMPTOM: “AIR BAG” warning lamp does not turn off.

Is air bag module deployed?

No

E

Yes

Replace or repair SRS com-
ponents. Refer to COLLI-
SION DIAGNOSIS, (RS-57).

Is SRS “Air Bag” fuse OK?

Yes

E

No

Replace fuse and turn igni-
tion switch ON. If SRS “Air
Bag” fuse is blown again,
repair related harness.

Connect CONSULT-II and touch
“START”.

●

Is “AIRBAG” displayed on
CONSULT-II?

Yes

E

No

Visually check the wiring
harness connection of diag-
nosis sensor unit. If the har-
ness connection check is
OK, replace diagnosis sen-
sor unit.

Is harness connection between warning
lamp and diagnosis sensor unit OK?

Yes

E

No

Connect warning lamp and
diagnosis sensor unit prop-
erly. If warning lamp still
does not go off, replace har-
ness.

Replace diagnosis sensor unit.

DIAGNOSTIC PROCEDURE 10

SYMPTOM: “AIR BAG” warning lamp does not turn on.

Is warning lamp fuse OK?

Yes

E

No

Replace fuse and turn igni-
tion swtich ON. If meter fuse
is blown again, repair
related harness.

Is warning lamp LED OK?

Yes

E

No

Replace warning lamp LED.

1. Disconnect diagnosis sensor unit connec-

tor.

2. Turn the ignition key to ON position.

●

Does warning lamp turn on?

Yes

E

No

Connect warning lamp and
diagnosis sensor unit prop-
erly. If warning lamp still
does not come on, replace
harness.

Replace diagnosis sensor unit.

YRS036

FUSE

Up
side

AIR

BAG

C2SSE01

YRS038

FUSE

Up
side

METER

H

H

H

H

H

H

H
