Nissan Primera P11. Manual - part 498





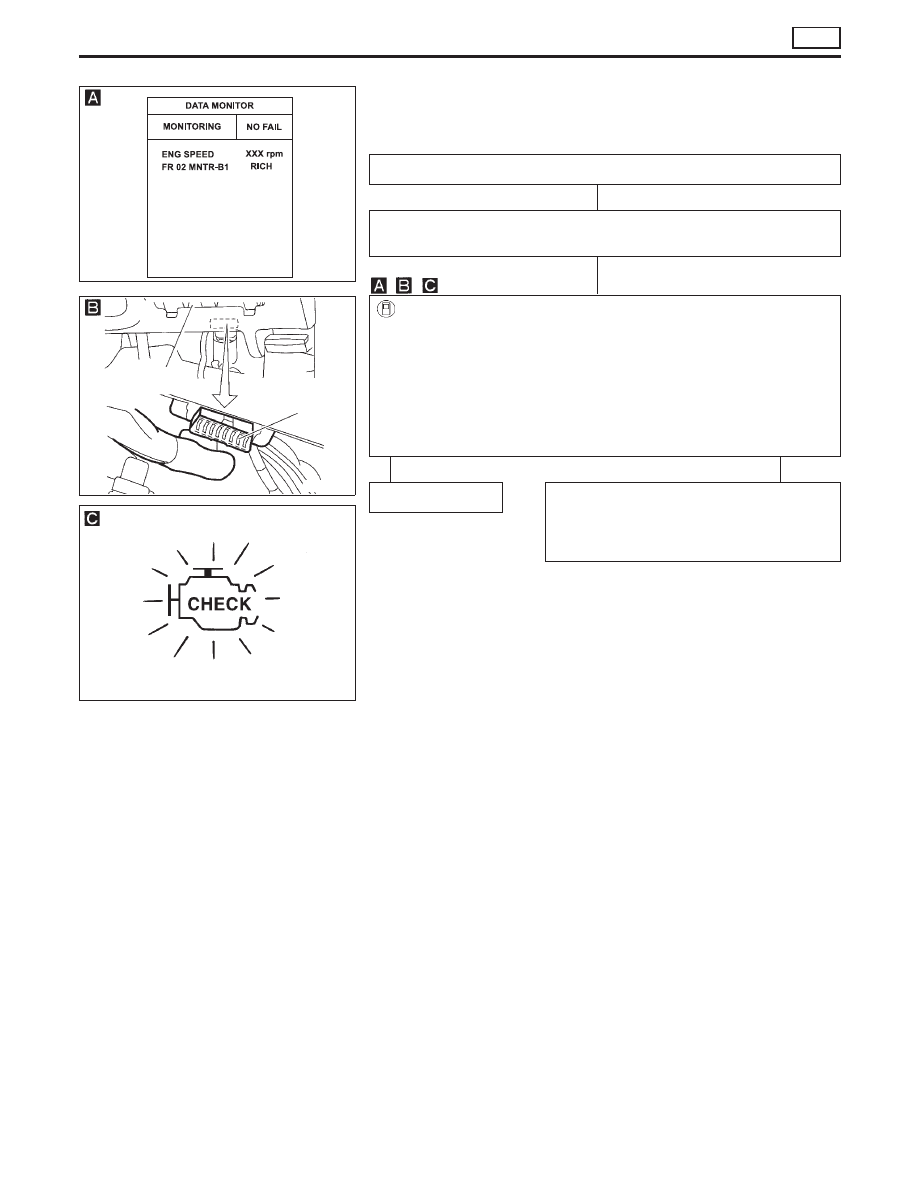

Checking Front Heated Oxygen Sensor
(HO2S)

Checking procedure

INSPECTION START

Start engine and warm it up until water temperature indicator points to the
middle of gauge.

1. See “M/R F/C MNT” in “Data monitor” mode.
2. Run engine at about 2,000 rpm for about 2 minutes under no-

load.

3. Maintaining engine at 2,000 rpm under no-load (engine is

warmed up sufficiently.), check that the monitor fluctuates
between “LEAN” and “RICH” more than 5 times during 10 sec-
onds.
1 time

RICH

→

LEAN

→

RICH

2 times

RICH

→

LEAN

→

RICH

→

LEAN

→

RICH ...

OK

NG

INSPECTION END

Check and adjustment should be made by
referring to IDLE SPEED/IGNITION TIMING/
IDLE MIXTURE RATIO INSPECTION (BASIC
SERVICE PROCEDURE) in EC section.

C2DMM06

NEF125A

Data link connector

.

NEF125A

Fuse box

SEF051PA

Malfunction indicator lamp

왔

왔

왔

왔

ENGINE MAINTENANCE

QG

MA-27

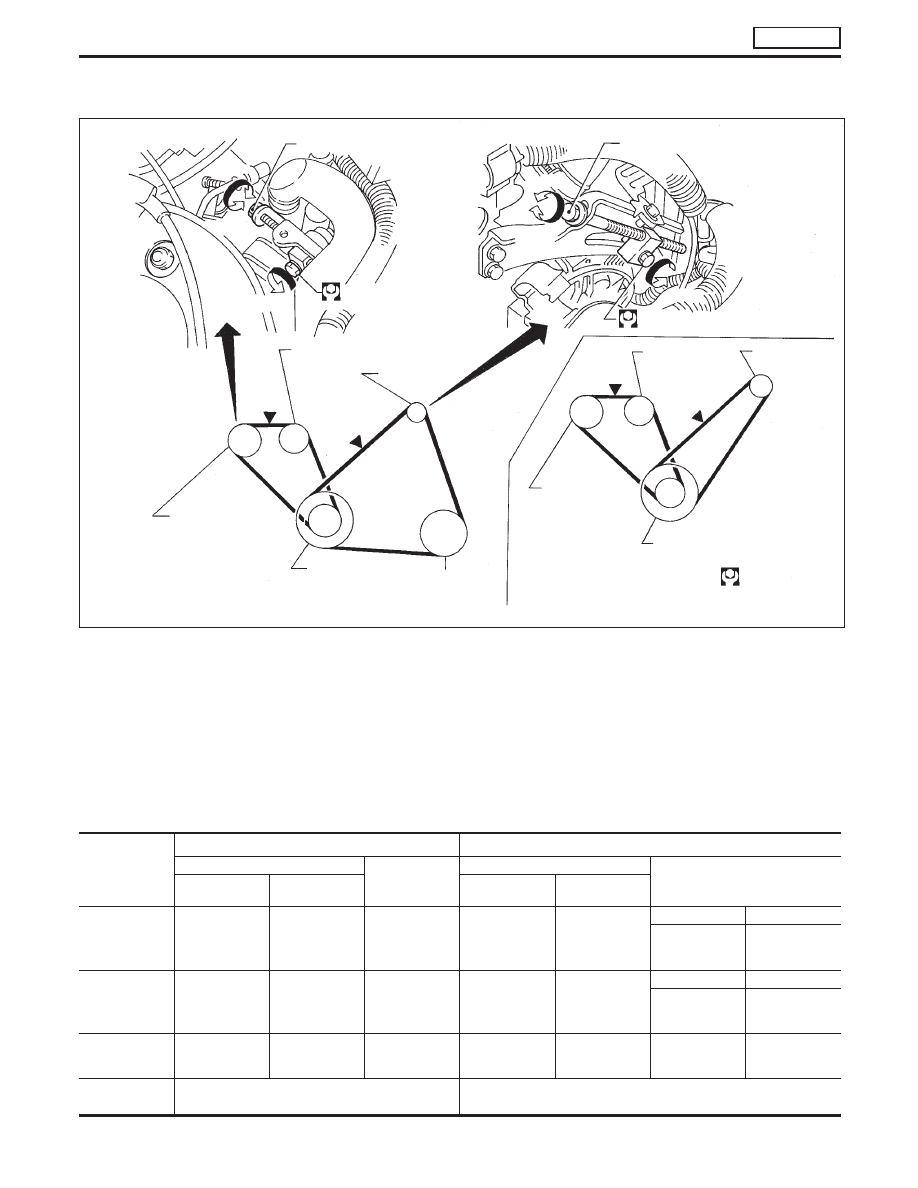

Checking Drive Belts

1. Inspect belt for cracks, fraying, wear and oil. If necessary,

replace.

2. Inspect drive belt deflection or tension at a point on the belt

midway between pulleys.

●

Inspect drive belt deflection or tension when engine is
cold.

●

Adjust if belt deflection exceeds the limit or if belt ten-
sion is not within specifications.

●

Turn crankshaft two revolutions and recheck drive belt
deflection or tension.

Deflection adjustment

Unit: mm (in)

Tension adjustment*

Unit: N (kg, lb)

Used belt

New belt

Used belt

New belt

Limit

After adjust-

ment

Limit

After adjust-

ment

Alternator

12 - 13

(0.47 - 0.51)

8 - 9

(0.31 - 0.35)

7 - 8

(0.28 - 0.31)

264

(26.9, 59.3)

493 - 583

(50.3 - 59.5,

110.8 - 131.1)

11720 70J00

11720 70J05

603 - 691

(61.5 - 70.5,

135.6 - 155.3)

652 - 740

(66.5 - 75.5,

146.6 - 166.4)

Air conditioner
compressor

9 (0.35)

5.5 - 6.5

(0.217 - 0.256)

4.5 - 5.5

(0.177 - 0.217)

304

(31.0, 68.3)

534 - 623

(54.5 - 63.5,

120.0 - 140.1)

11920 9F500

11920 9F505

652 - 740

(66.5 - 75.5,

146.6 - 166.4)

838 - 926

(85.5 - 94.5,

188 - 208)

Power steering
oil pump

12

(0.47)

8 - 9

(0.31 - 0.35)

7 - 8

(0.28 - 0.31)

264

(26.9, 59.3)

493 - 583

(50.3 - 59.5,

110.8 - 131.1)

603 - 691

(61.5 - 70.5,

135.6 - 155.3)

603 - 691

(61.5 - 70.5,

135.6 - 155.3)

Applied pushing
force

98 N (10 kg, 22 lb)

—

*: If belt tension gauge cannot be installed at check points shown, check drive belt tension at a different location on the belt.

SMA266C

Adjusting bolt

Adjusting bolt

Loosen

16 - 22 (1.6 - 2.2, 12 - 16)

Water pump

Alternator

Power steering
oil pump

Crankshaft pulley

: N·m (kg-m, ft-lb)

Without air conditioner

Compressor

Crankshaft pulley

Power steering oil
pump

With air conditioner

Water pump

Alternator

16 - 22
(1.6 - 2.2,12 - 16)

Loosen

Tighten

Loosen

Tighten

ENGINE MAINTENANCE

SR20DE

MA-28

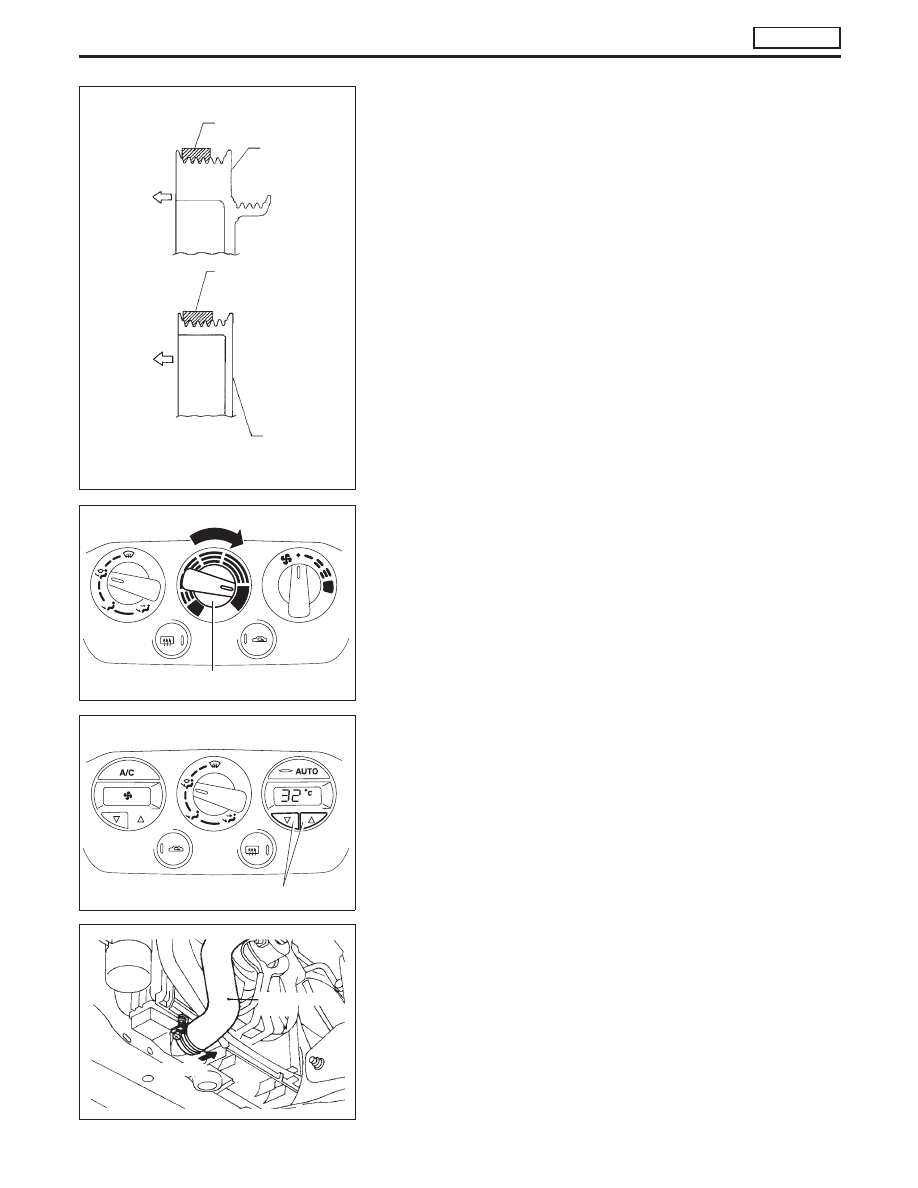

Changing Engine Coolant

WARNING:

To avoid being scalded, never change the coolant when the
engine is hot.
Heater

— DRAINING ENGINE COOLANT —

1. Set heater system as follows to prevent coolant from remain-

ing in the system.

●

Move temperature control dial all the way to “HOT”.

Semi-automatic air conditioning
1. Set air conditioner system as follows to prevent coolant from

remaining in the system.

a. Turn ignition switch “ON” and enter a temperature of 32°C on

the heater control.

b. Wait 30 seconds before turning ignition switch “OFF”.

2. Disconnect lower radiator hose and remove radiator cap.
3. Remove reservoir tank, drain coolant, then clean reservoir

tank.
Install it temporarily.

●

Be careful not to allow coolant to contact drive belts.

SMA328C

Alternator drive belt fitting place
(Models without air conditioner)

Alternator drive belt

Crankshaft pulley

Engine
front

Alternator drive belt

Engine
front

Alternator
pulley

Set a belt in both crankshaft
and alternator pulleys as
shown in the figure.

NMA104

Turn to HOT

Temperature control dial

NMA103

Temperature control

.

SMA285C

Lower radiator
hose

Remove

ENGINE MAINTENANCE

SR20DE

Checking Drive Belts (Cont’d)

MA-29

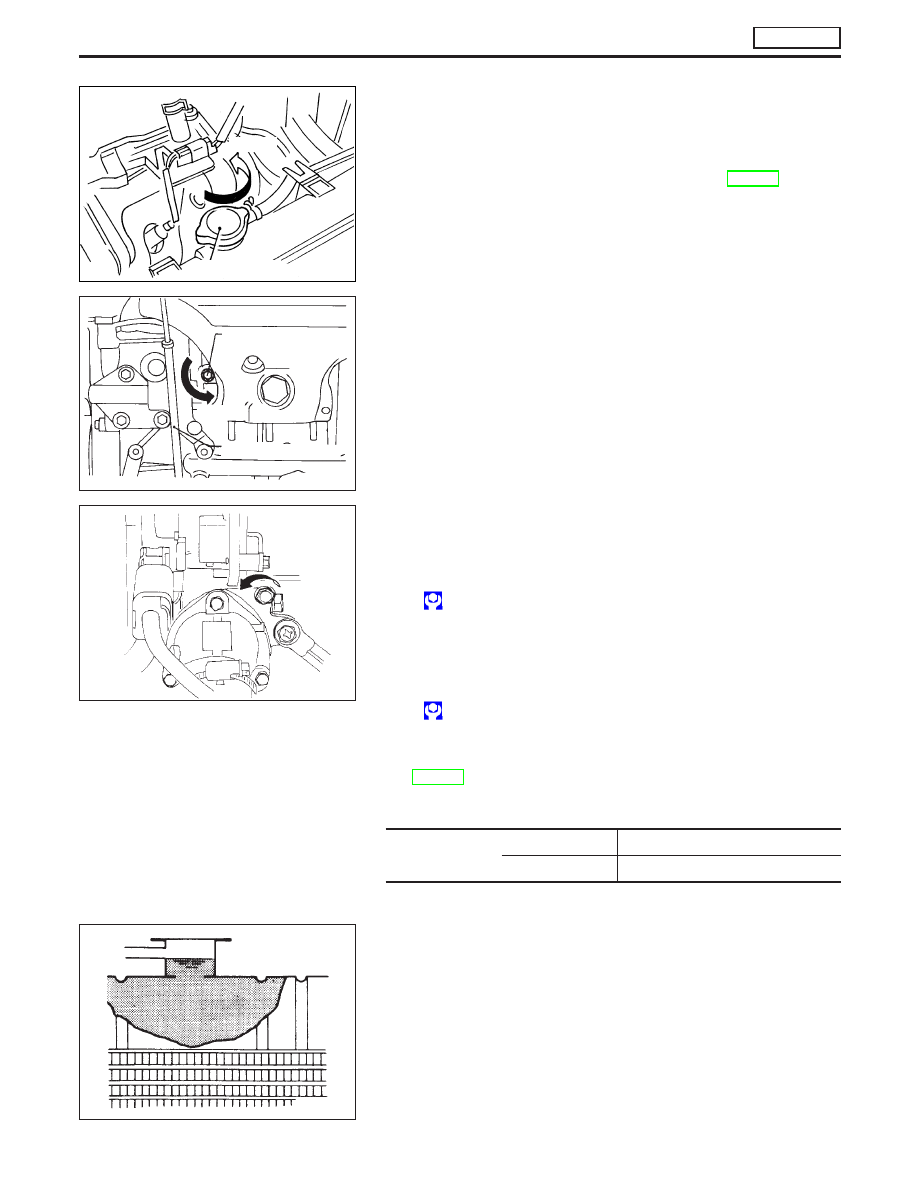

4. Remove cylinder block drain plug on water pipe and air relief

plug.

5. Check drained coolant for contaminants such as rust, corro-

sion or discoloration.
If contaminated, flush engine cooling system.
Refer to “FLUSHING COOLING SYSTEM”, MA-31.

— REFILLING ENGINE COOLANT —
6. Install lower radiator hose, reservoir tank and tighten cylinder

block drain plug securely.

●

Apply sealant to the thread of the cylinder block drain
plug.

: 34 - 44 N·m (3.5 - 4.5 kg-m, 25 - 33 ft-lb)

7. Fill up radiator with coolant at the speed of less than 3



(2-5/8

Imp qt)/min.

●

If coolant spills from the air relief hole without bubbles, re-in-
stall the plug.

Air relief plug:

: 10 N·m (1.0 kg-m, 7 ft-lb)

Then pour coolant in again

●

Use genuine NISSAN Anti-Freeze Coolant or equivalent.
Refer to “RECOMMENDED FLUIDS AND LUBRICANTS”,
MA-16.

Coolant capacity (With reservoir tank):

Unit:



(Imp qt)

SR20DE

M/T

6.6 (5-7/8)

CVT

6.8 (6)

NMA048

.

Remove

.

Radiator filler cap

.

SMA269c

Drain plug

Remove

Oil level gauge guide

NMA005

Loosen

SMA182B

Radiator

ENGINE MAINTENANCE

SR20DE

Changing Engine Coolant (Cont’d)

MA-30
