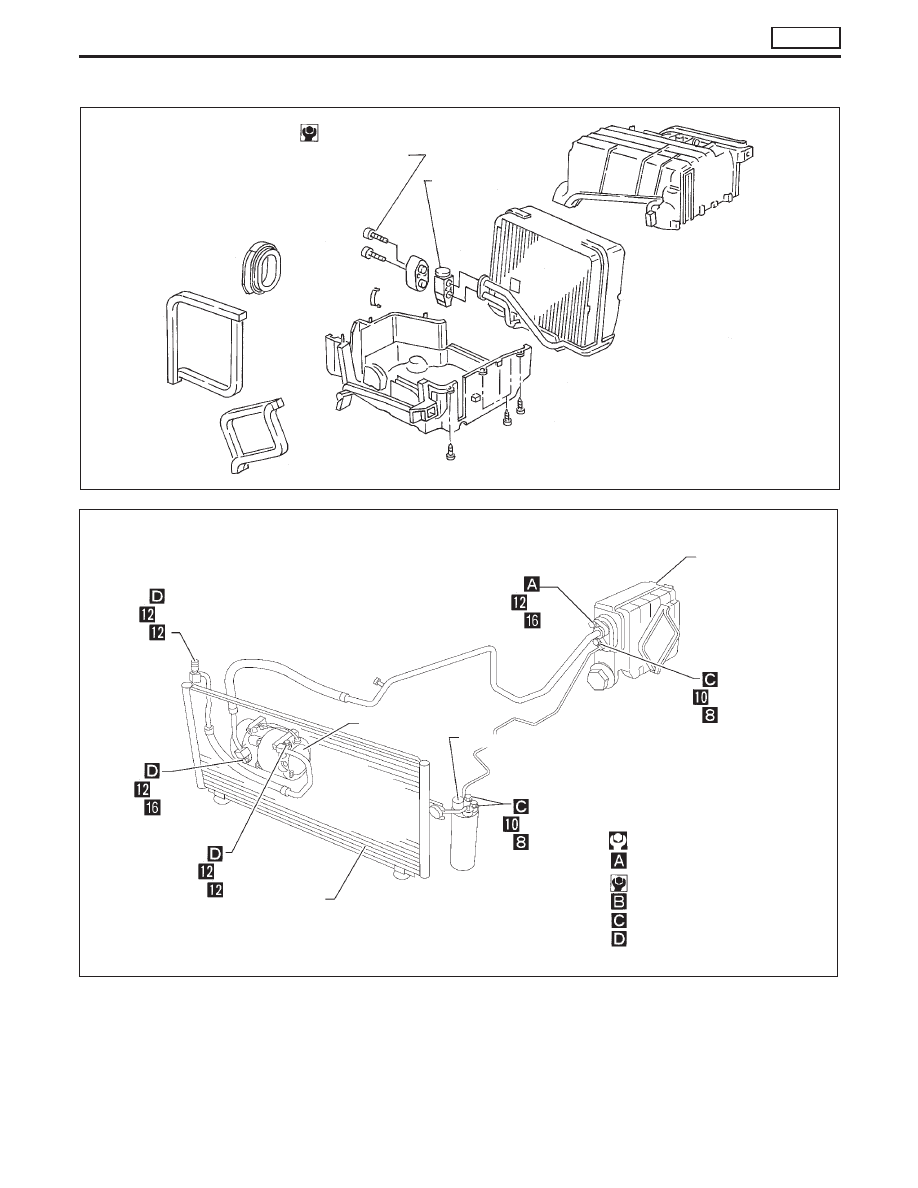

RHD MODELS

KHA053

SEC. 271

⋅

274

⋅

276

Hexagonal socket screw

2.9 - 5.3N·m
(0.3 - 0.54 kg-m,
26.0 - 46.9 in-lb)

Expansion valve

KHA054

SEC. 271

⋅

274

⋅

276

p

B

p

G

p

A

Compressor

Condenser

Pressure
switch

p

D

p

C

p

F

Cooling unit

p

E

p

: Refrigerant leak checking order

l

: (Tightening torque)

l l

: (Wrench size)

l

: (O-ring size)

: N·m (kg-m, ft-lb)

: 25 - 34 (2.5 - 3.5, 18 - 25)

: N·m (kg-m, in-lb)

: 10 - 20 (1.0 - 2.0, 87 - 174)

: 3 - 4 (0.3 - 0.4, 26 - 35)

: 8 - 11 (0.8 - 1.1, 69 - 95)

SERVICE PROCEDURES

AUTO

Refrigerant Lines (Cont’d)

HA-105

Checking Refrigerant Leaks

PRELIMINARY CHECK

Perform a visual inspection of all refrigeration parts, fittings,
hoses, and components for signs of A/C lubricant leakage, dam-
age and corrosion.

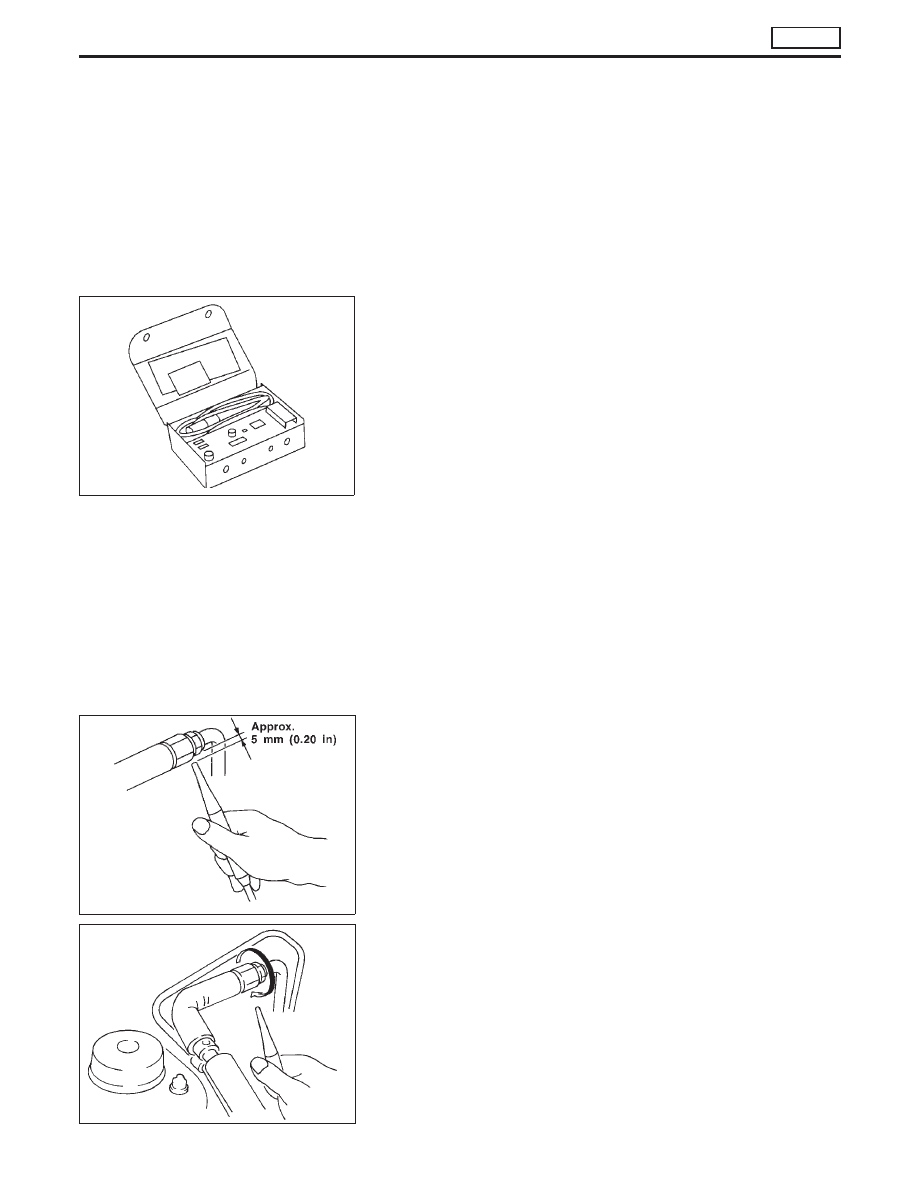

PRECAUTIONS FOR HANDLING LEAK DETECTOR

When performing a refrigerant leak check, use an A/C leak
detector or equivalent. Ensure that the instrument is calibrated
and set properly per the operating instructions.
The leak detector is a delicate device. In order to use the leak
detector properly, read the operating instructions and perform
any specified maintenance.
Other gases in the work area or substances on the A/C
components, for example, anti-freeze, windshield washer
fluid, solvents and cleaners, may falsely trigger the leak
detector. Make sure the surfaces to be checked are clean.
Do not allow the sensor tip of the detector to come into
contact with any substance. This can also cause false read-
ings and may damage the detector.

1. Position probe approximately 5 mm (3/16 in) away from point

to be checked.

2. When testing, circle each fitting completely with probe.

SHA705EB

A/C leak
detector

SHA707E

SHA706E

SERVICE PROCEDURES

AUTO

HA-106

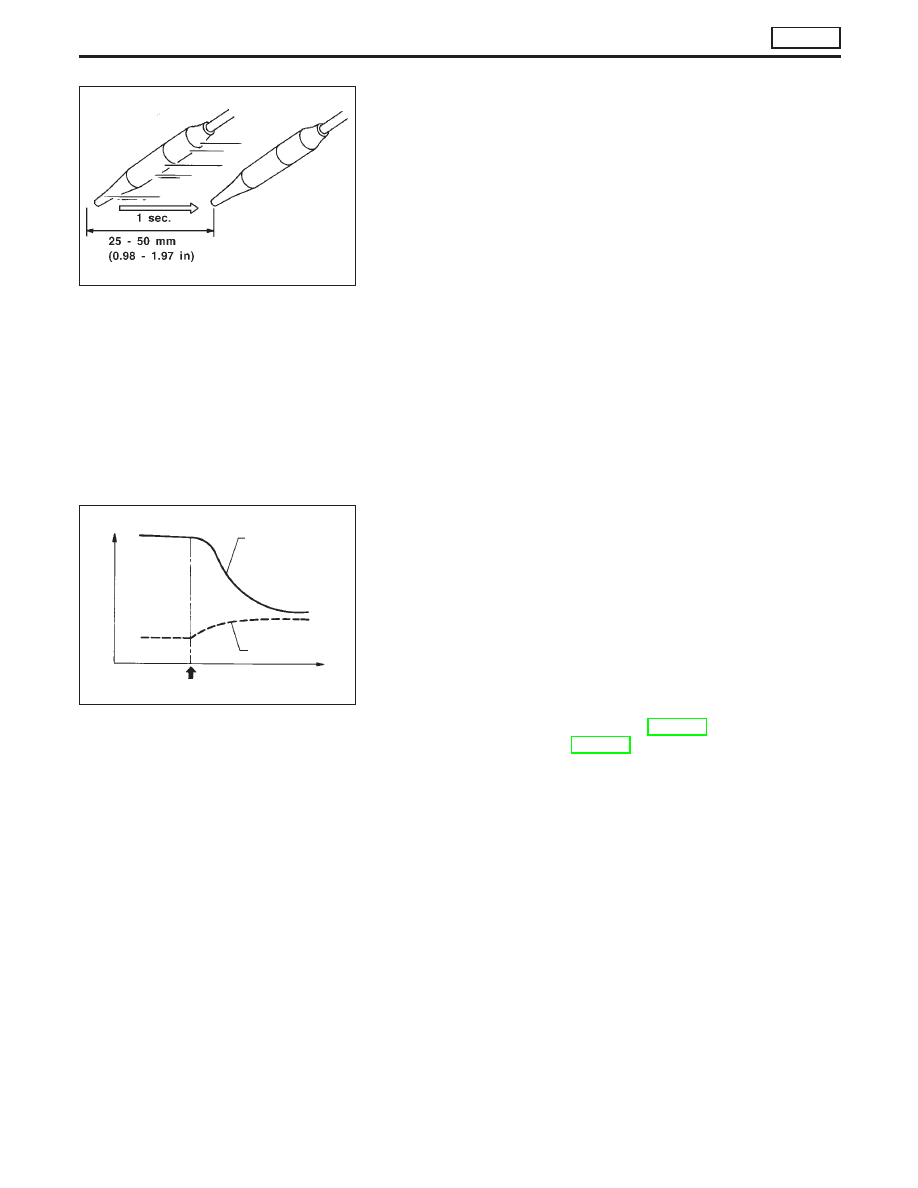

3. Move probe along component approximately 25 to 50 mm

(1 to 2 in)/sec.

CHECKING PROCEDURE

To prevent inaccurate or false readings, make sure there is
no refrigerant vapor or tobacco smoke in the vicinity of the
vehicle. Perform the leak test in calm area (low air/wind
movement) so that the leaking refrigerant is not dispersed.
1. Charge the system with the specified amount of refrigerant.
2. Run the engine with the A/C compressor On for at least 2

minutes.

3. Stop engine.

Refrigerant leaks should be checked immediately after stop-
ping the engine. Begin with the leak detector on the high
pressure line. The pressure in the high pressure line will
gradually drop after refrigerant circulation stops and pres-
sure in the low pressure line will gradually rise, as shown in
the graph. Leaks are more easily detected when pressure is
high.

4. Conduct the leak test from the high side to the low side at

points

p

A

through

p

H

. Refer to HA-104, LHD models);

p

A

through

p

G

(Refer to HA-105, RHD models).

Perform a leak check for the following areas carefully. Clean
the component to be checked and move the leak detector
probe completely around the connection/component.

●

Compressor
Check the fitting of high and low pressure hoses, relief valve
and shaft seal.

●

Liquid tank
Check the pressure switch, tube fitting and the fusible plug
mounts.

●

Service valves
Check all around the service valves. Ensure service valve
caps are secured on the service valves (to prevent leaks).

●

Cooling unit (Evaporator)
Turn blower fan on “High” for at least 15 seconds to dissipate
any refrigerant trace in the cooling unit. Insert the leak detec-
tor probe into the drain hose immediately after stopping the
engine. (Keep the probe inserted for at least ten seconds.)

5. If a leak detector detects a leak, verify at least once by

blowing compressed air into area of suspected leak, then
repeat check.

SHA708E

RHA604B

Pressure in high
pressure line

Pressure in low
pressure line

Time

Compressor stops

Pressure

SERVICE PROCEDURES

AUTO

Checking Refrigerant Leaks (Cont’d)

HA-107

6. Do not stop when one leak is found. Continue to check for

additional leaks at all system components.

7. Start engine.
