Connecting Rod Bearing

NCEM0038

STANDARD SIZE

NCEM0038S01

Unit: mm (in)

Grade No.

Thickness

Identification color or number

0

1.503 - 1.506 (0.0592 - 0.0593)

—

1

1.506 - 1.509 (0.0593 - 0.0594)

Brown

2

1.509 - 1.512 (0.0594 - 0.0595)

Green

UNDERSIZE

NCEM0038S02

Unit: mm (in)

Grade No.

Thickness

Identification color or number

0.08 (0.0031)

1.542 - 1.546 (0.0607 - 0.0609)

—

0.12 (0.0047)

1.562 - 1.566 (0.0615 - 0.0617)

—

0.25 (0.0098)

1.627 - 1.631 (0.0641 - 0.0642)

—

Bearing Clearance

NCEM0039

Unit: mm (in)

Main bearing clearance

Standard

0.020 - 0.044 (0.0008 - 0.0017)

Limit

0.1 (0.004)

Connecting rod bearing clearance

Standard

0.014 - 0.039 (0.0006 - 0.0015)

Limit

0.1 (0.004)

Miscellaneous Components

NCEM0040

Unit: mm (in)

Flywheel runout [TIR*]

Less than 0.15 (0.0059)

Camshaft sprocket runout [TIR*]

Less than 0.15 (0.0059)

*: Total indicator reading

SERVICE DATA AND SPECIFICATIONS (SDS)

QG

Connecting Rod Bearing

EM-187

General Specifications

Cylinder arrangement

In-line 4

Displacement

cm

3

(cu in)

1,998 (121.92)

Bore and stroke

mm (in)

86 x 86 (3.39 x 3.39)

Valve arrangement

DOHC

Firing order

1-3-4-2

Number of piston rings

Compression

2

Oil

1

Number of main bearings

5

Compression ratio

10.0

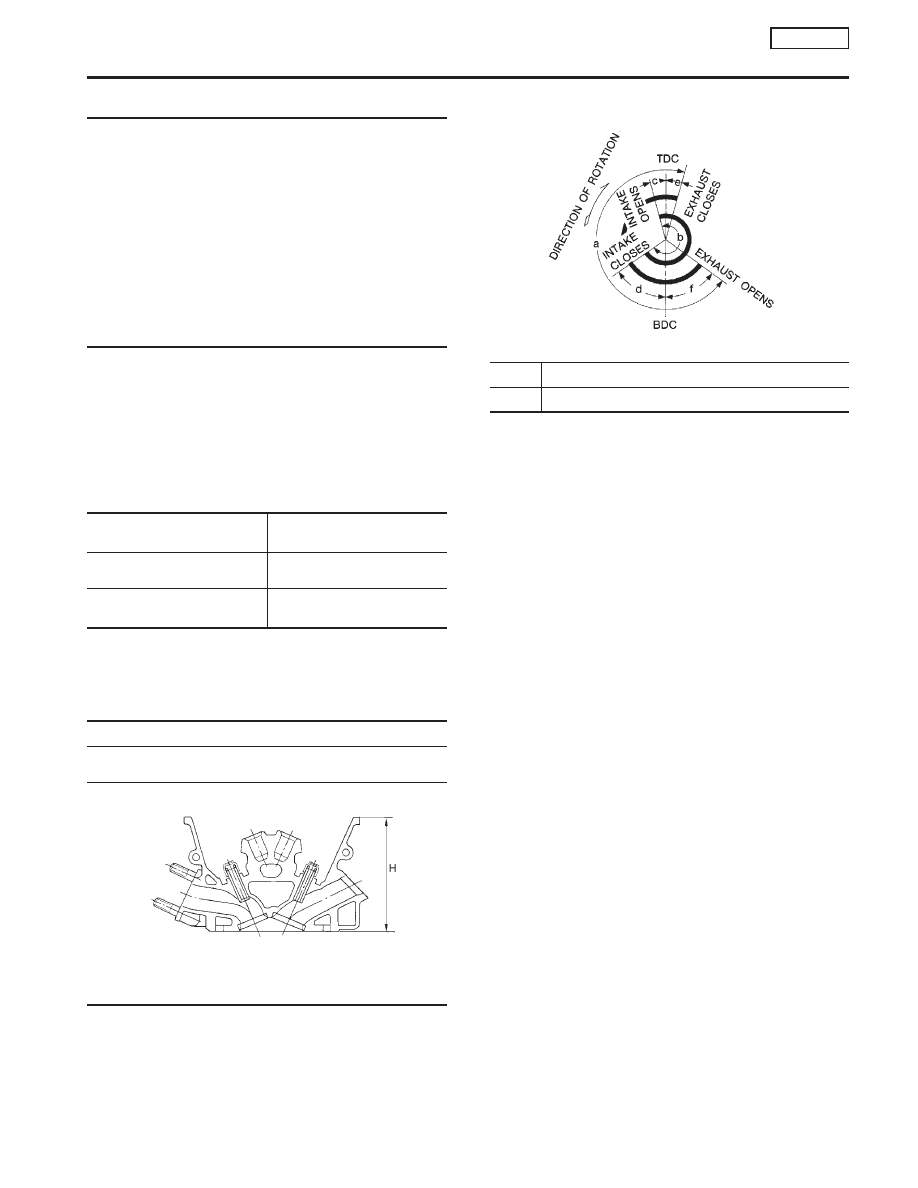

Valve timing

EM120

Unit: degree

a

b

c

d

e

f

SR20DE

232°

240°

6°

54°

3°

49°

Inspection and Adjustment

COMPRESSION PRESSURE

Unit: kPa (bar, kg/cm

2

, psi)/300 rpm

Standard

1,275

(12.75, 13.0, 185)

Minimum

1,079

(10.79, 11.0, 156)

Differential limit between cylin-
ders

98

(0.98, 1.0, 14)

CYLINDER HEAD

Unit: mm (in)

Standard

Limit

Head surface distortion

Less than

0.03 (0.0012)

0.1 (0.004)

SEM956C

Nominal cylinder head height:
H = 136.9 - 137.1 mm (5.390 - 5.398 in)

SERVICE DATA AND SPECIFICATIONS (SDS)

SR20DE

General Specifications

EM-188

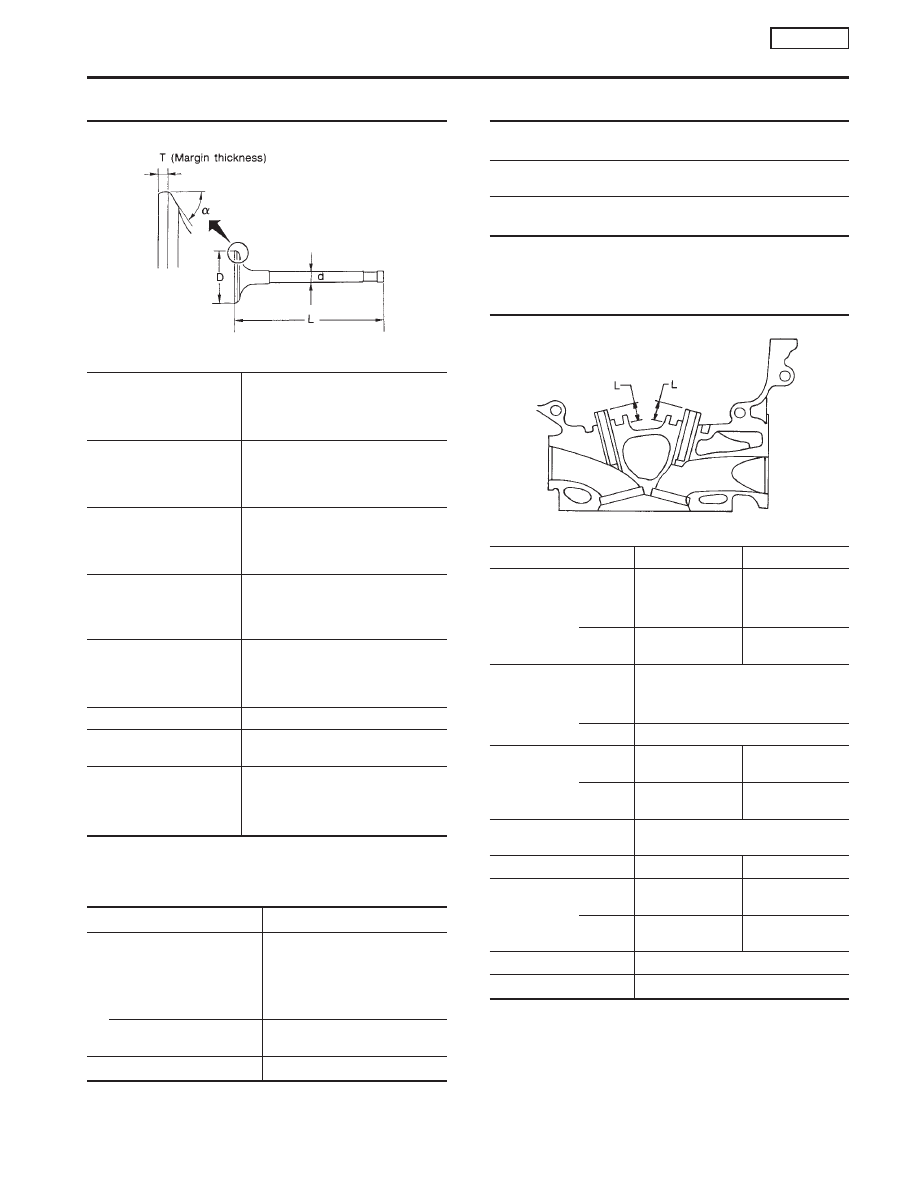

VALVE

Unit: mm (in)

SEM188

Valve head diameter “D”

Intake

34.0 - 34.2 (1.339 - 1.346)

Exhaust

30.0 - 30.2 (1.181 - 1.189)

Valve length “L”

Intake

98.17 - 98.63 (3.8650 - 3.8831)

Exhaust

99.09 - 99.55 (3.9012 - 3.9193)

Valve stem diameter “d”

Intake

5.965 - 5.980 (0.2348 - 0.2354)

Exhaust

5.945 - 5.960 (0.2341 - 0.2346)

Valve seat angle “

α

”

Intake

Exhaust

45°15

′

- 45°45

′

Valve margin “T”

Intake

1.3 (0.051)

Exhaust

1.6 (0.063)

Valve margin “T” limit

More than 0.5 (0.020)

Valve stem end surface
grinding limit

Less than 0.2 (0.008)

Valve clearance

Intake

0 (0)

Exhaust

0 (0)

Valve spring

Free height

mm (in)

49.36 (1.9433)

Pressure

N (kg, lb) at height mm (in)

Standard

569.00 - 641.57

(58.02 - 65.42, 127.93 - 144.25)

at 30.0 (1.181)

Limit

549.2 (56.0, 123.5)

at 30.0 (1.181)

Out-of-square

mm (in)

Less than 2.2 (0.087)

Hydraulic lash adjuster (HLA)

Unit: mm (in)

HLA outer diameter

16.980 - 16.993

(0.6685 - 0.6690)

HLA guide inner diameter

17.000 - 17.020

(0.6693 - 0.6701)

Clearance between HLA and HLA guide

0.007 - 0.040

(0.0003 - 0.0016)

Valve guide

Unit: mm (in)

NEM032

Standard

Service

Valve guide

Outer
diameter

Intake

10.023 - 10.034

(0.3946 - 0.3950)

10.223 - 10.234

(0.4025 - 0.4029)

Exhaust

10.023 - 10.034

(0.3946 - 0.3950)

10.223 - 10.234

(0.4025 - 0.4029)

Valve guide

Inner diam-
eter (Fin-
ished size)

Intake

6.000 - 6.018

(0.2362 - 0.2369)

Exhaust

6.000 - 6.018 (0.2362 - 0.2369)

Cylinder head
valve guide
hole diameter

Intake

9.975 - 9.996

(0.3927 - 0.3935)

10.175 - 10.196

(0.4006 - 0.4014)

Exhaust

9.975 - 9.996

(0.3927 - 0.3935)

10.175 - 10.196

(0.4006 - 0.4014)

Interference fit of valve
guide

0.027 - 0.059 (0.0011 - 0.0023)

Standard

Limit

Stem to guide
clearance

Intake

0.020 - 0.053

(0.0008 - 0.0021)

0.08 (0.0031)

Exhaust

0.040 - 0.073

(0.0016 - 0.0029)

0.1 (0.004)

Valve deflection limit

0.2 (0.008)

Projection length “L”

14.0 - 14.2 (0.551 - 0.559)

SERVICE DATA AND SPECIFICATIONS (SDS)

SR20DE

Inspection and Adjustment (Cont’d)

EM-189

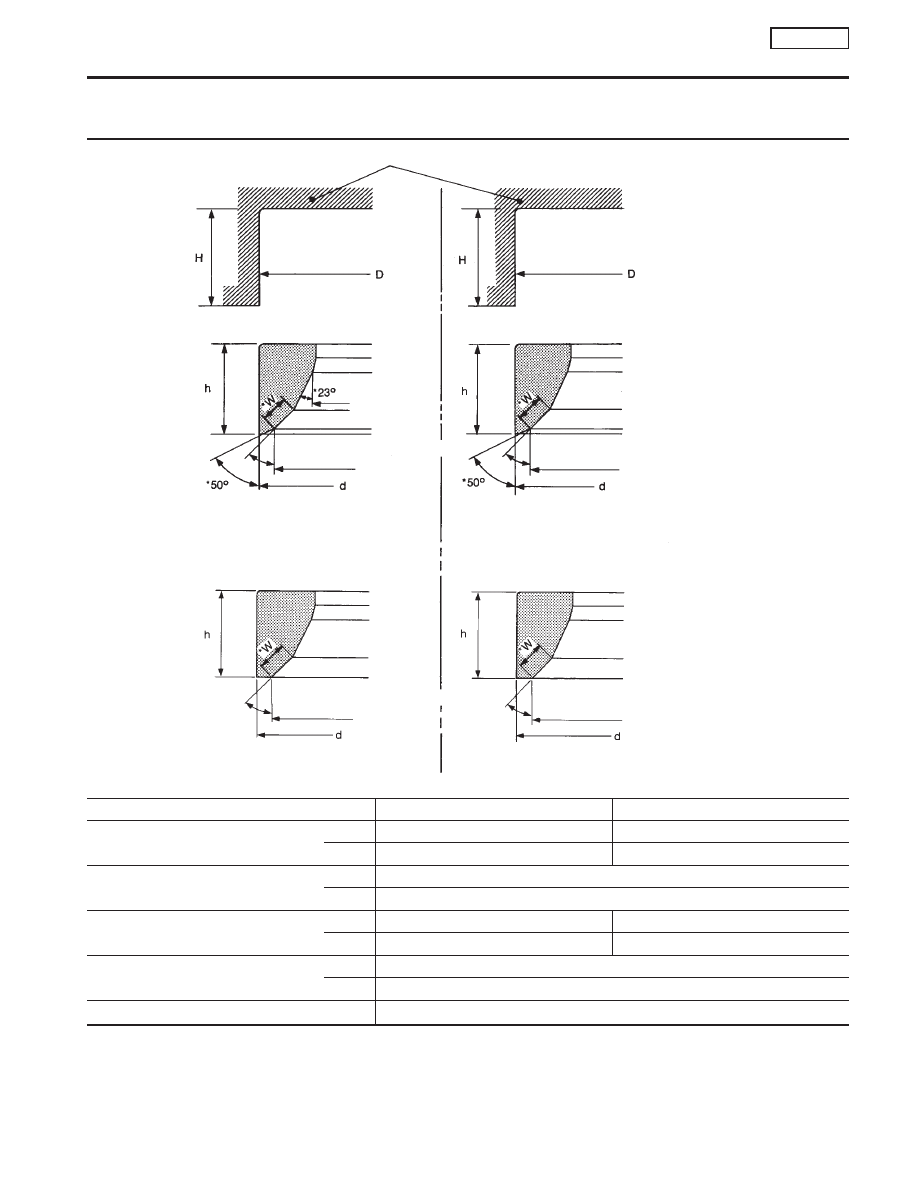

Valve seat
SR20DE engine

Unit: mm (in)

NEM212

Standard

Service

Cylinder head seat recess diameter (D)

In.

35.000 - 35.016 (1.3780 - 1.3786)

35.500 - 35.516 (1.3976 - 1.3983)

Ex.

31.000 - 31.016 (1.2205 - 1.2211)

31.500 - 31.516 (1.2402 - 1.2408)

Valve seat interference fit

In.

0.064 - 0.096 (0.0025 - 0.0038)

Ex.

0.064 - 0.096 (0.0025 - 0.0038)

Valve seat outer diameter (d)

In.

35.080 - 35.096 (1.3811 - 1.3817)

35.580 - 35.596 (1.4008 - 1.4014)

Ex.

31.080 - 31.096 (1.2236 - 1.2242)

31.580 - 31.596 (1.2433 - 1.2439)

Depth (H)

In.

6.25 (0.2461)

Ex.

6.25 (0.2461)

Height (h)

6.2 - 6.3 (0.244 - 0.248)

INTAKE

Cylinder head

EXHAUST

Standard

Standard

*29.35 - 29.65
(1.1555 - 1.1673)

*44°53

′

- 45°07

′

*33.6 - 33.8
(1.323 - 1.331)

Contacting width (W): 1.385 - 1.401

(0.0545 - 0.0552)

*44°53

′

- 45°07

′

*29.4 -29.6 (1.157 - 1.165)

Contacting width (W): 1.385 - 1.401 (0.0545 - 0.0552)

Oversize

Oversize

*44°53

′

- 45°07

′

*33.6 - 33.8
(1.323 - 1.331)

Contacting width (W): 1.385 - 1.401

(0.0545 - 0.0552)

:* Machining data

*44°53

′

- 45°07

′

*29.4 - 29.6 (1.157 - 1.165)

Contacting width (W): 1.385 - 1.401 (0.0545 - 0.0552)

SERVICE DATA AND SPECIFICATIONS (SDS)

SR20DE

Inspection and Adjustment (Cont’d)

EM-190
