Valve

NCEM0031

VALVE

NCEM0031S01

Unit: mm (in)

SEM188A

T (Margin thickness)

Valve head diameter “D”

Intake

29.9 - 30.2 (1.177 - 1.189)

Exhaust

24.9 - 25.2 (0.980 - 0.992)

Valve length “L”

Intake

92.00 - 92.50 (3.6220 - 3.6417)

Exhaust

92.37 - 92.87 (3.6366 - 3.6563)

Valve stem diameter “d”

Intake

5.465 - 5.480 (0.2152 - 0.2157)

Exhaust

5.445 - 5.460 (0.2144 - 0.2150)

Valve face angle “

α

”

45°15

′

- 45°45

′

Valve margin “T” limit

More than 0.5 (0.020)

Valve stem end surface grinding limit

0.2 (0.008)

VALVE SPRING

NCEM0031S02

Free height
mm (in)

40.0 (1.575)

Pressure N (kg, lb) at height mm (in)

Standard

370.0 (37.73, 83.19) at 23.64 (0.9307)

Limit

347.8 (35.46, 78.19) at 23.64 (0.9307)

Out-of-square mm (in)

Less than 1.75 (0.0689)

VALVE LIFTER

NCEM0031S10

Unit: mm (in)

Valve lifter outside diameter

29.960 - 29.975 (1.1795 - 1.1801)

Lifter guide inside diameter

30.000 - 30.021 (1.1811 - 1.1819)

Clearance between valve lifter and valve lifter guide

0.025 - 0.061 (0.0010 - 0.0024)

VALVE CLEARANCE

NCEM0031S11

Unit: mm (in)

For adjusting

For checking

Hot

Cold* (reference data)

Hot

Intake

0.32 - 0.40 (0.013 - 0.016)

0.25 - 0.33 (0.010 - 0.013)

0.21 - 0.49 (0.008 - 0.019)

Exhaust

0.37 - 0.45 (0.015 - 0.018)

0.32 - 0.40 (0.013 - 0.016)

0.30 - 0.58 (0.012 - 0.023)

*: At a temperature of approximately 20°C (68°F)
Whenever valve clearances are adjusted to cold specifications, check that the clearances satisfy hot specifications and adjust
again if necessary.

SERVICE DATA AND SPECIFICATIONS (SDS)

QG

Valve

EM-179

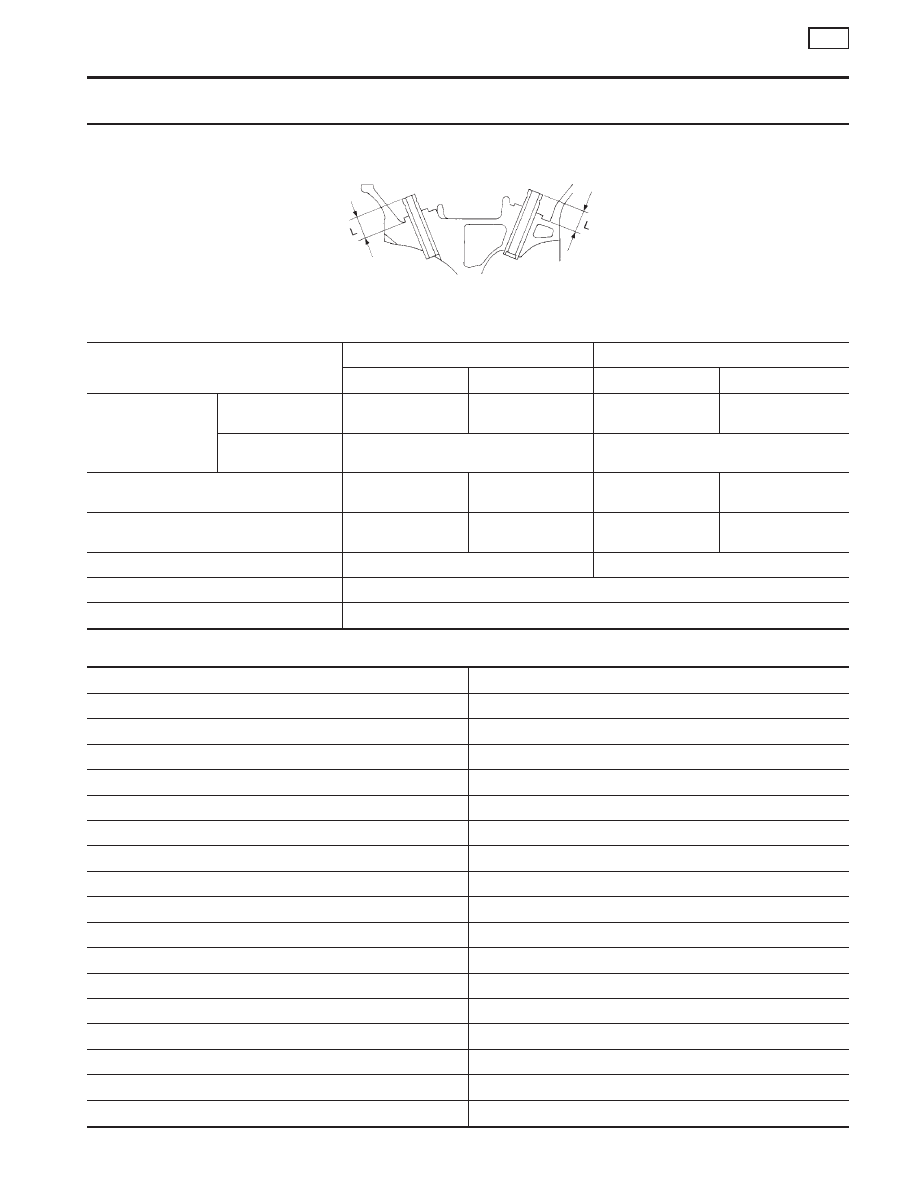

VALVE GUIDE

NCEM0031S04

Unit: mm (in)

MEM096A

Intake

Exhaust

Standard

Service

Standard

Service

Valve guide

Outer diameter

9.523 - 9.534 (0.3749

- 0.3754)

9.723 - 9.734 (0.3828

- 0.3832)

9.523 - 9.534 (0.3749

- 0.3754)

9.723 - 9.734 (0.3828

- 0.3832)

Inner diameter
[Finished size]

5.500 - 5.515 (0.2165 - 0.2171)

5.500 - 5.515 (0.2165 - 0.2171)

Cylinder head valve guide hole diameter

9.475 - 9.496 (0.3730

- 0.3739)

9.685 - 9.696 (0.3813

- 0.3817)

9.475 - 9.496 (0.3730

- 0.3739)

9.685 - 9.696 (0.3813

- 0.3817)

Interference fit of valve guide

0.027 - 0.059 (0.0011 -

0.0023)

0.027 - 0.049 (0.0011 -

0.0019)

0.027 - 0.059 (0.0011 -

0.0023)

0.027 - 0.049 (0.0011 -

0.0019)

Stem to guide clearance

0.020 - 0.050 (0.0008 - 0.0020)

0.040 - 0.070 (0.0016 - 0.0028)

Valve deflection limit (Dial gauge reading)

0.2 (0.008)

Projection length “L”

11.5 - 11.7 (0.453 - 0.461)

AVAILABLE SHIMS

NCEM0031S07

Thickness mm (in)

Identification mark

2.00 (0.0787)

2.00

2.02 (0.0795)

2.02

2.04 (0.0803)

2.04

2.06 (0.0811)

2.06

2.08 (0.0819)

2.08

2.10 (0.0827)

2.10

2.12 (0.0835)

2.12

2.14 (0.0843)

2.14

2.16 (0.0850)

2.16

2.18 (0.0858)

2.18

2.20 (0.0866)

2.20

2.22 (0.0874)

2.22

2.24 (0.0882)

2.24

2.26 (0.0890)

2.26

2.28 (0.0898)

2.28

2.30 (0.0906)

2.30

2.32 (0.0913)

2.32

SERVICE DATA AND SPECIFICATIONS (SDS)

QG

Valve (Cont’d)

EM-180

Thickness mm (in)

Identification mark

2.34 (0.0921)

2.34

2.36 (0.0929)

2.36

2.38 (0.0937)

2.38

2.40 (0.0945)

2.40

2.42 (0.0953)

2.42

2.44 (0.0961)

2.44

2.46 (0.0969)

2.46

2.48 (0.0976)

2.48

2.50 (0.0984)

2.50

2.52 (0.0992)

2.52

2.54 (0.1000)

2.54

2.56 (0.1008)

2.56

2.58 (0.1016)

2.58

2.60 (0.1024)

2.60

2.62 (0.1031)

2.62

2.64 (0.1039)

2.64

2.66 (0.1047)

2.66

2.68 (0.1055)

2.68

2.70 (0.1063)

2.70

2.72 (0.1071)

2.72

2.74 (0.1079)

2.74

2.76 (0.1087)

2.76

2.78 (0.1094)

2.78

2.80 (0.1102)

2.80

2.82 (0.1110)

2.82

2.84 (0.1118)

2.84

2.86 (0.1126)

2.86

2.88 (0.1134)

2.88

2.90 (0.1142)

2.90

2.92 (0.1150)

2.92

2.94 (0.1157)

2.94

2.96 (0.1165)

2.96

2.98 (0.1173)

2.98

SERVICE DATA AND SPECIFICATIONS (SDS)

QG

Valve (Cont’d)

EM-181

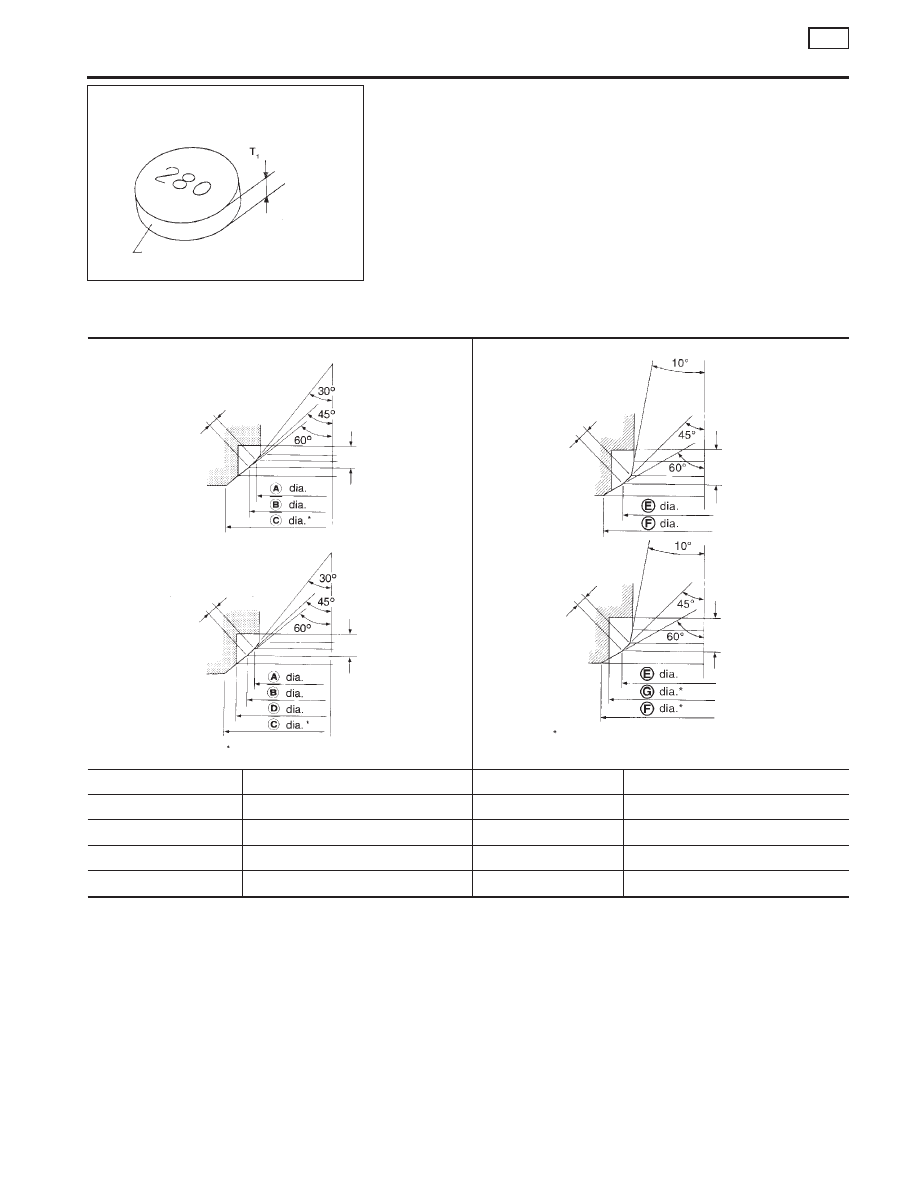

VALVE SEAT

NCEM0031S05

Unit: mm (in)

AEM236

Shim

Indicate
T

1

= 2.800 mm

(0.1102 in)

SEM573DA

SEM574DA

Dia.

QG

Dia.

QG

A

27.8 - 28.0 (1.094 - 1.102) dia.

E

24.5 - 24.7 (0.965 - 0.972)

B

29.5 - 29.7 (1.161 - 1.169) dia.

F

26.2 - 26.4 (1.031 - 1.039)

C

31.9 - 32.1 (1.256 - 1.264)

G

26.500 - 26.516 (1.0433 - 1.0439)

D

31.500 - 31.516 (1.2402 - 1.2408)

INTAKE
Standard

1.06 - 1.34
(0.0417 - 0.0528)

5.9 (0.232)

Oversize

1.06 - 1.34
(0.0417 - 0.0528)

5.9 (0.232)

Cylinder head machining data

EXHAUST

Standard
1.20 - 1.68
(0.0472 - 0.0661)

5.65 (0.2224)

Oversize
1.20 - 1.68
(0.0472 - 0.0661)

5.65 (0.2224)

Cylinder head machining data

SERVICE DATA AND SPECIFICATIONS (SDS)

QG

Valve (Cont’d)

EM-182
