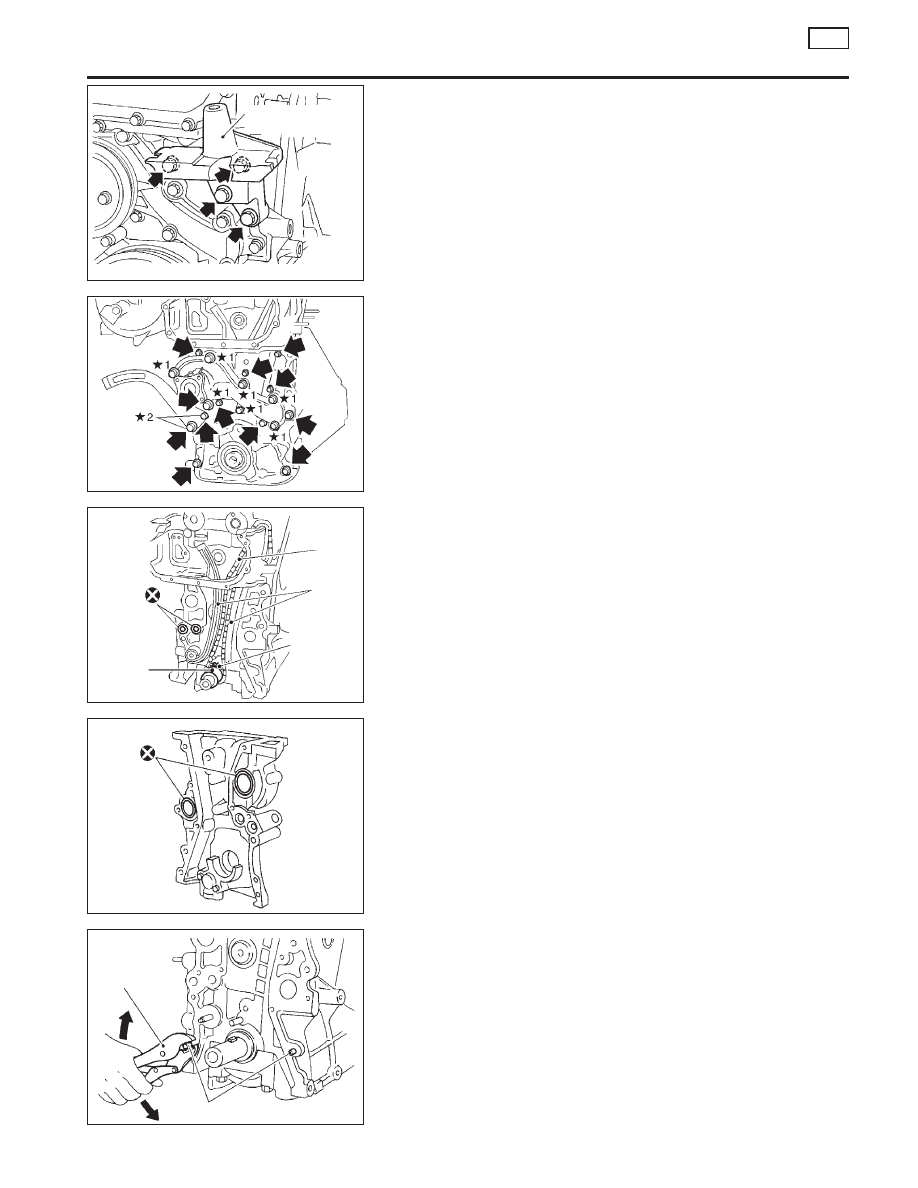

31. Remove engine front mounting bracket.

32. Remove water pump pulley and water pump.
33. Remove front cover bolts and front cover as shown.

★

1: Located on water pump

★

2: Located on power steering pump adjusting bar

I

Inspect for oil leakage at front oil seal. Replace seal if oil leak
is present.

34. Remove timing chain.
35. Remove oil pump drive spacer.
36. Remove chain guides.
37. Remove crankshaft sprocket.
38. Remove O-rings from cylinder block and front cover.

39. Remove cylinder block dowels by using locking pliers for easy-

to-install front cover.

I

Do not hit dowels because cylinder block may be cracked.

SEM882F

Engine front
mounting bracket

SEM883F

SEM884F

Timing
chain

Chain
guides

Crankshaft
sprocket

Oil pump
drive spacer

O-rings

SEM897F

O-rings

SEM944F

Locking pliers

Cylinder block dowels

TIMING CHAIN

QG

Removal (Cont’d)

EM-23

Inspection

NCEM0013

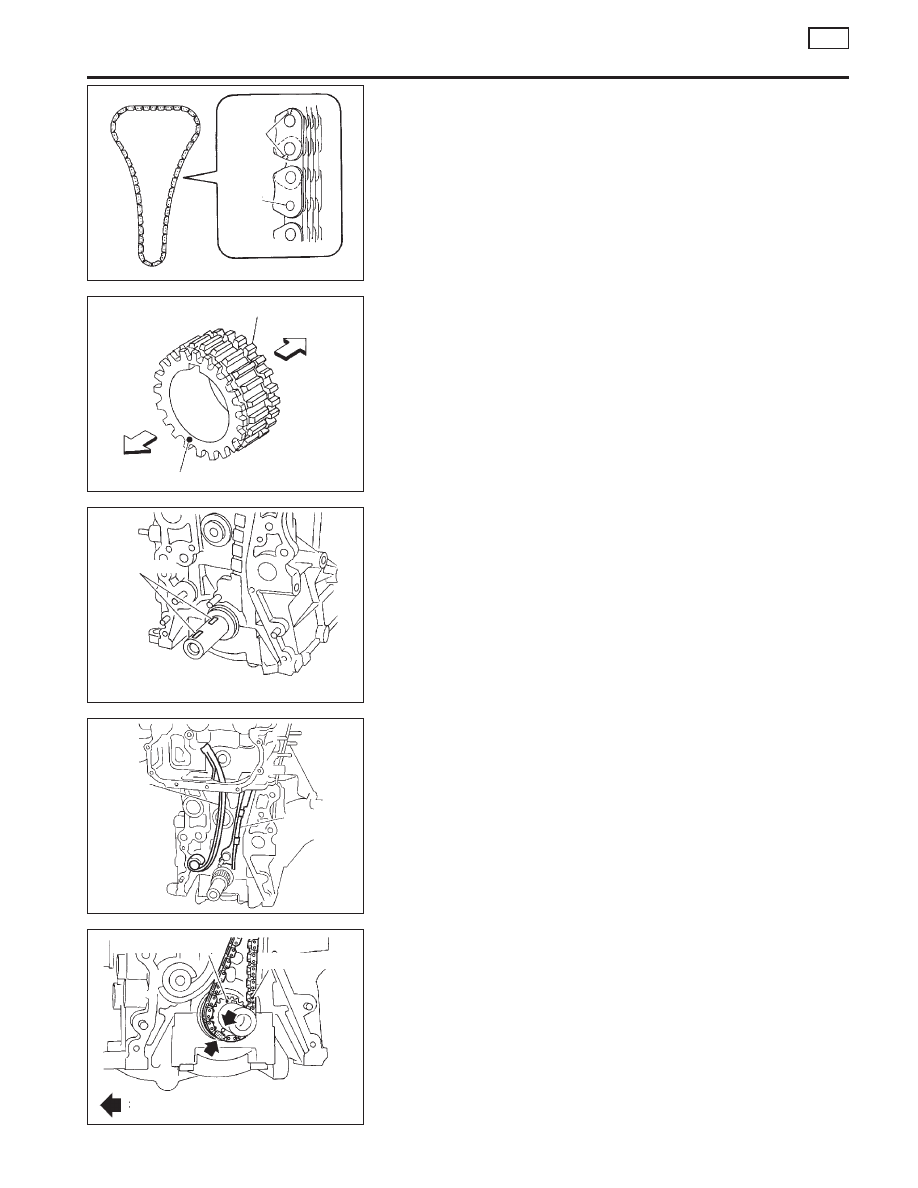

Check for cracks and excessive wear at roller links. Replace
if necessary.

Installation

NCEM0014

1.

Install crankshaft sprocket on crankshaft.

I

Make sure mating marks on crankshaft sprocket face front
of engine.

2.

Position crankshaft so that No. 1 piston is at TDC and key way
is at 12 o’clock.

3.

Install slack side timing chain guide and timing chain tension
guide.

4.

Install timing chain on crankshaft sprocket.

I

Set timing chain by aligning its mating mark with that on
the crankshaft sprocket.

I

Make sure sprocket’s mating mark faces engine front.

SEM885F

Crack

Wear

SEM886F

Crankshaft sprocket

Crankshaft
side

Engine front

Mating mark

SEM890F

Crankshaft key

No. 1 piston at TDC

SEM891F

Timing chain
tension guide

Slack side
timing chain
guide

SEM892F

Crankshaft sprocket

Timing chain

Mating mark (different colour)

TIMING CHAIN

QG

Inspection

EM-24

5.

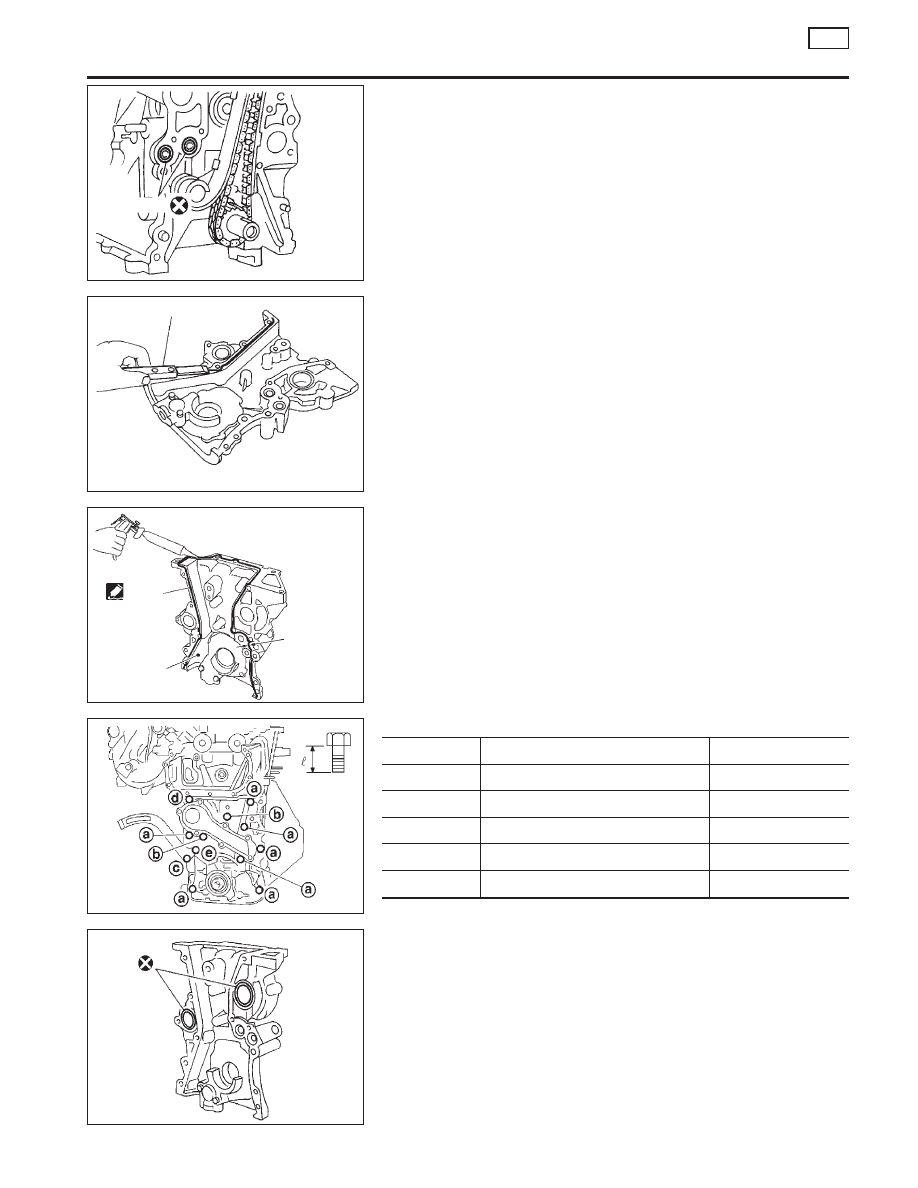

Install O-rings to cylinder block.

6.

Before installing front cover, remove all traces of liquid gasket
from mating surface using a scraper.

I

Also remove traces of liquid gasket from mating surface of
cylinder block.

7.

Apply a continuous bead of liquid gasket to mating surface of
front cover.

I

Check alignment of mating marks on chain and crankshaft
sprocket.

I

Align oil drive spacer with oil pump.

I

Place timing chain to the side of chain guide. This pre-
vents the chain from making contact with water seal area
of front cover.

8.

Install front cover.

Bolt No.

Tightening torque

N

⋅

m (kg-m, in-lb)

“



”

mm (in)

a.

6.9 - 9.5 (0.70 - 0.97, 61 - 84)

20 (0.79)

b.

6.9 - 9.5 (0.70 - 0.97, 61 - 84)

40 (1.57)

c.

17 - 24 (1.7 - 2.4, 148 - 208*)

70 (2.76)

d.

6.9 - 9.5 (0.70 - 0.97, 61 - 84)

72.8 (2.866)

e.

6.9 - 9.5 (0.70 - 0.97, 61 - 84)

12 (0.47)

*: 12 - 17 ft-lb

I

Make sure two O-rings are present.

I

Be careful not to damage oil seal when installing front
cover.

SEM893F

O-rings

SEM894F

Scraper

SEM895F

2.0 - 3.0 mm
(0.079 -
0.118 in) dia.

Liquid
gasket

Front cover

SEM896F

SEM897F

O-rings

TIMING CHAIN

QG

Installation (Cont’d)

EM-25

9.

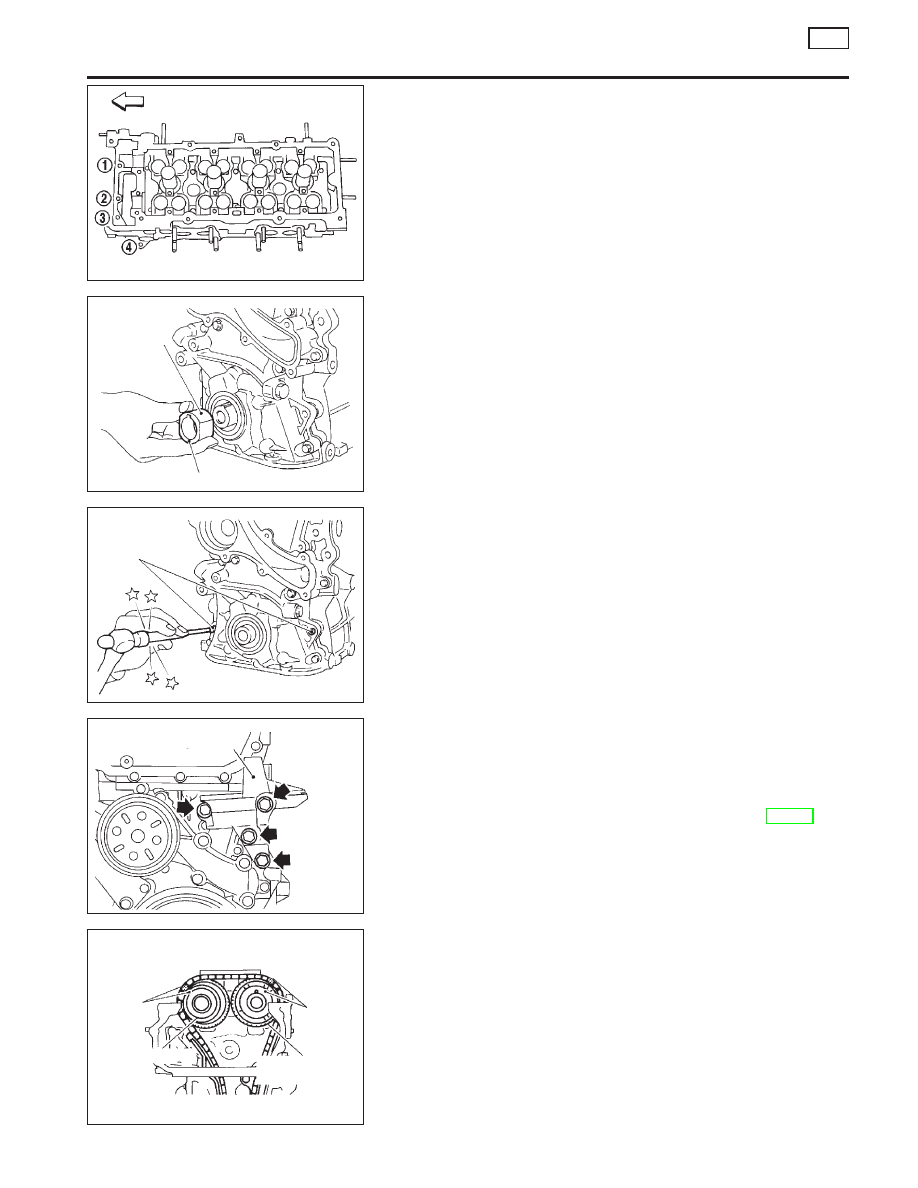

Install cylinder head bolts at engine front side.

I

Tightening procedure
Tightening bolts (1 - 4) to 6.3 to 8.3 N

⋅

m (0.64 to 0.85 kg-m,

55.8 to 73.5 in-lb).

10. Install oil pump drive spacer.

11. Install cylinder block dowels.

I

When installing cylinder block dowels, use new ones.

12. Install water pump and water pump pulley.

Refer to LC section (“Water Pump”, “ENGINE COOLING SYS-
TEM”).

13. Install engine front mounting bracket.
14. Install oil strainer.
15. Install oil pan. Refer to “Installation” in “OIL PAN” EM-18.
16. Install crankshaft pulley.
17. Install center member.
18. Remove ring gear stopper.
19. Install starter motor.

20. Install camshaft sprocket.

I

Set timing chain by aligning mating marks with those of
camshaft sprockets.

SEM009G

Engine front

Tighten in numerical order

SEM945F

Oil pump
drive spacer

Point mark

SEM946F

Cylinder block
dowels

SEM898F

Engine front
mounting bracket

SEM905F

Mating
mark

Camshaft sprocket
(INT)

Mating
mark

Camshaft sprocket
(EXH)

TIMING CHAIN

QG

Installation (Cont’d)

EM-26
