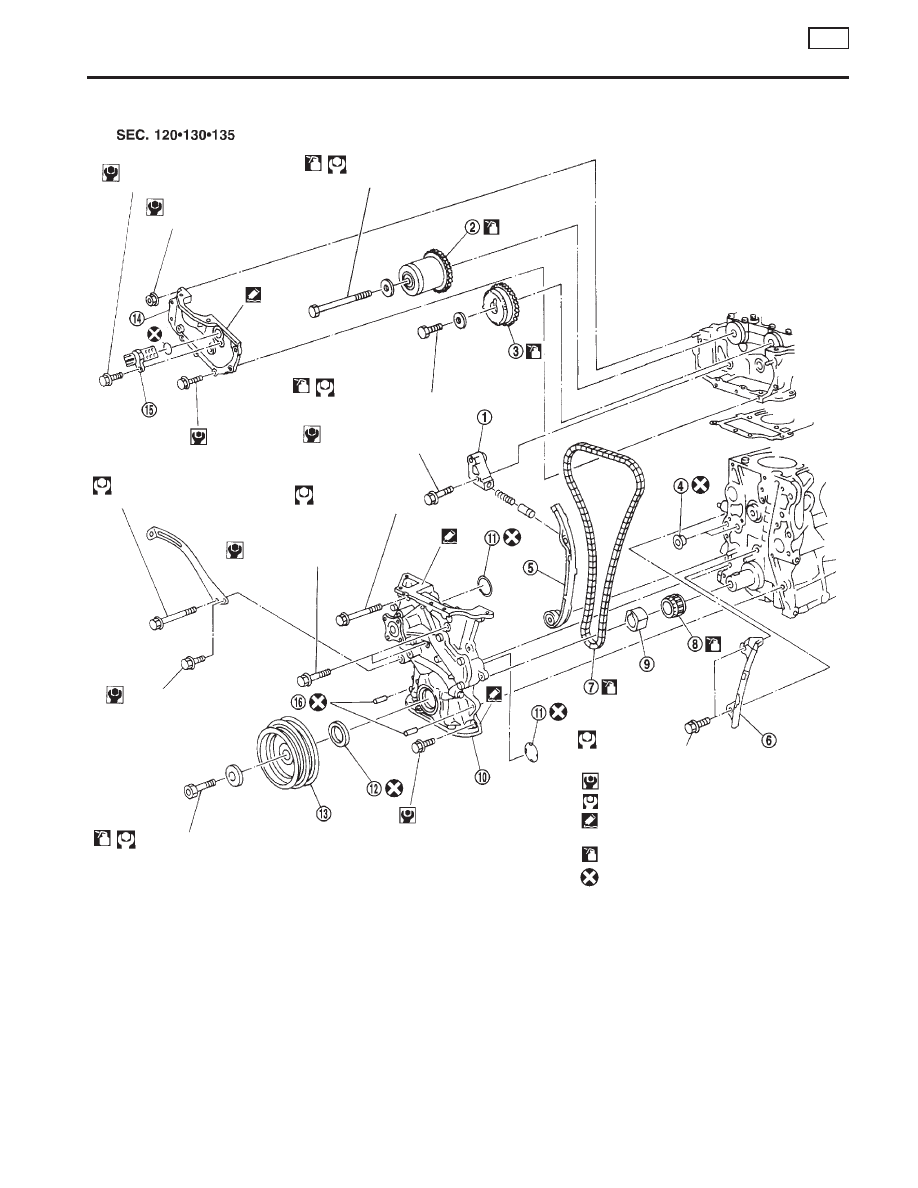

Components

NCEM0011

1.

Chain tensioner

2.

Camshaft sprocket (Intake)

3.

Camshaft sprocket (Exhaust)

4.

O-ring

5.

Slack side timing chain guide

6.

Timing chain tension guide

7.

Timing chain

8.

Crankshaft sprocket

9.

Oil pump drive spacer

10. Front cover
11. O-ring
12. Oil seal

13. Crankshaft pulley
14. Cylinder head front cover
15. Camshaft position sensor

(PHASE)

16. Cylinder block dowels

SEM868F

7.2 - 10.8
(0.73 - 1.10, 63.4 - 95.5)

6.9 - 9.5
(0.70 - 0.97, 60.8 - 84.2)

108 - 118
(11.0 - 12.0, 80 - 87)

O-ring

6.9 - 9.5
(0.70 - 0.97,
60.8 - 84.2)

98 - 128
(10.0 - 13.1, 72 - 95)

6.3 - 8.3
(0.64 - 0.85, 55.6 - 73.8)

17 - 24
(1.7 - 2.4, 12 - 17)

17 - 24
(1.7 - 2.4, 12 - 17)

6.9 - 9.5
(0.70 - 0.97, 60.8 - 84.2)

6.9 - 9.5
(0.70 - 0.97, 60.8 - 84.2)

132 - 152
(13.5 - 15.5, 98 - 112)

6.9 - 9.5
(0.70 - 0.97, 60.8 - 84.2)

16 - 21
(1.6 - 2.1, 12 - 15)

: N·m (kg-m, in-lb)

: N·m (kg-m, ft-lb)

: Use Genuine Liquid Gasket or

equivalent

: Lubricate with new engine oil.

: Do not re-use.

TIMING CHAIN

QG

Components

EM-19

CAUTION:

I

After removing timing chain, do not turn crankshaft and
camshaft separately, or valves will strike piston heads.

I

When installing chain tensioner, oil seals, or other sliding
parts, lubricate contacting surfaces with new engine oil.

I

Apply new engine oil to bolt threads and seat surfaces
when installing camshaft sprocket and crankshaft pulley.

I

When removing oil pump assembly, remove camshaft
position sensor (PHASE), then remove timing chain from
engine.

I

Be careful not to damage sensor edges.

Removal

NCEM0012

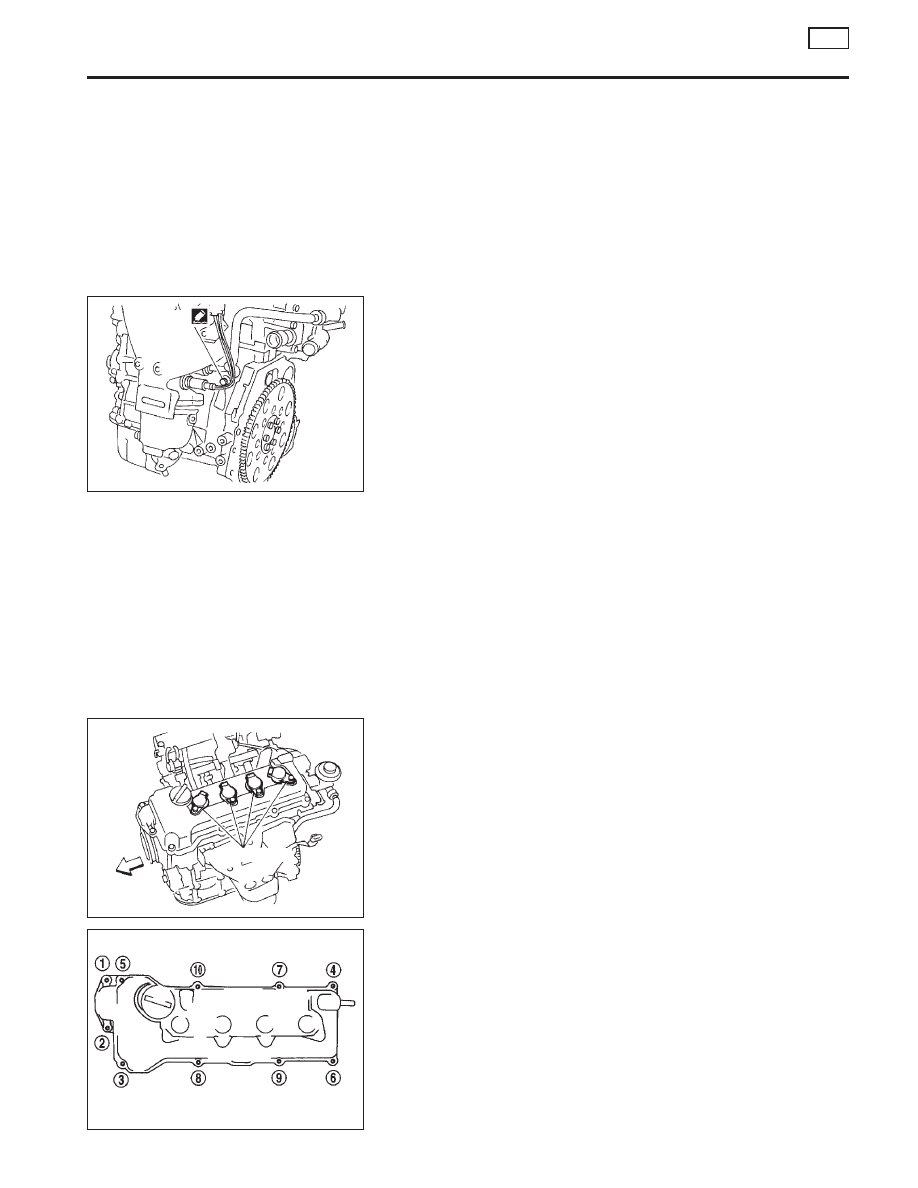

1.

Drain engine coolant from radiator and cylinder block.
Be careful not to spill coolant on drive belts.

2.

Release fuel pressure.
Refer to EC section (“Fuel Pressure Release”, “BASIC SER-
VICE PROCEDURE”).

3.

Remove the following belts.

I

Power steering pump drive belt

I

Alternator drive belt

4.

Remove power steering pulley and pump with bracket.

5.

Remove front right-side wheel.

6.

Remove front right-side splash cover.

7.

Remove front undercovers.

8.

Remove front exhaust tube.

9.

Remove vacuum hoses, fuel hoses, and so on.

10. Remove ignition coils.
11. Remove cylinder head front mounting bracket.

12. Remove rocker cover bolts in numerical order as shown in the

figure.

13. Remove spark plugs.

SEM869F

Drain plug

SEM870F

Ignition coil

Engine front

SEM871F

Remove in numerical order.

TIMING CHAIN

QG

Components (Cont’d)

EM-20

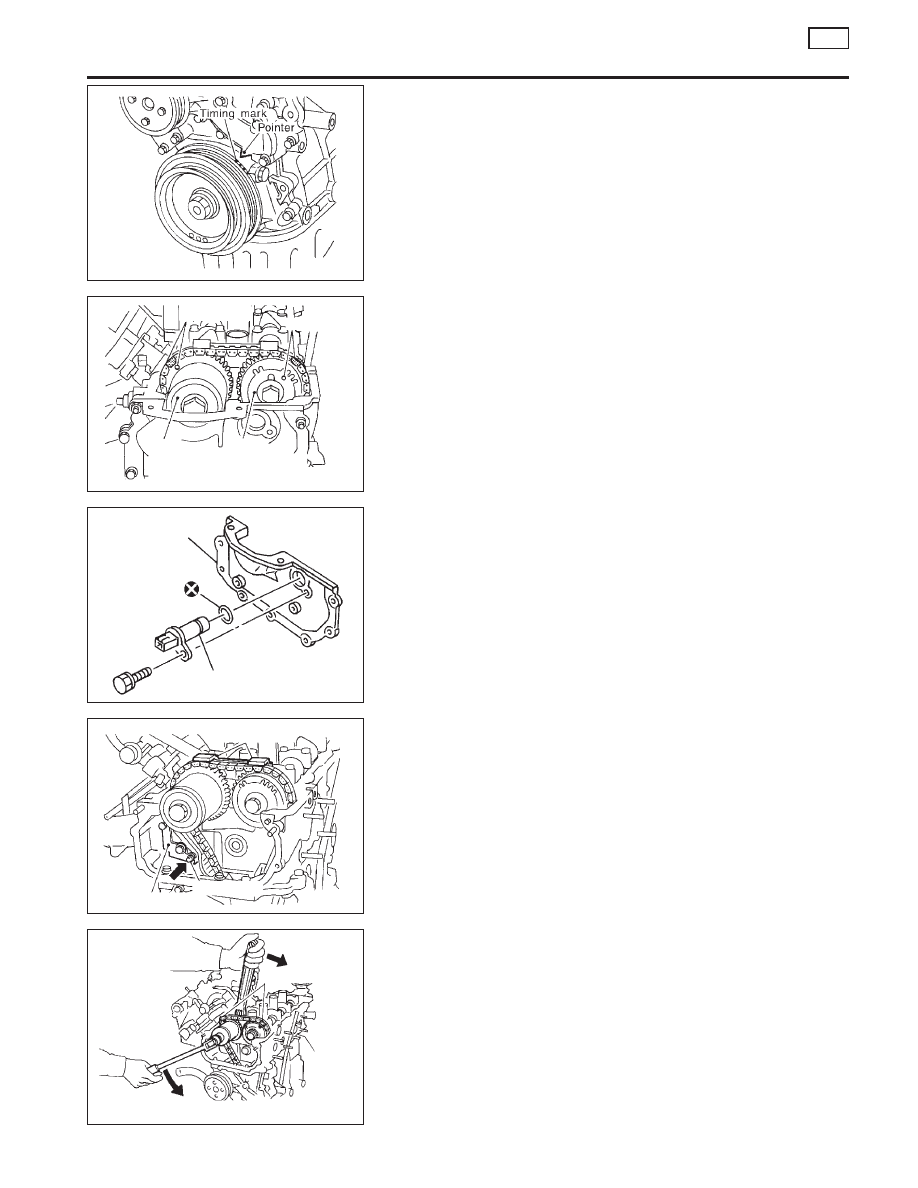

14. Set No. 1 piston at TDC on its compression stroke.

I

Rotate crankshaft until mating mark on camshaft sprocket
is set at position indicated in figure at left.

15. Remove camshaft position sensor (PHASE).

I

Do not allow any magnetic materials to contact the cam-
shaft position sensor (PHASE).

I

Be careful not to damage sensor.

16. Remove cylinder head front cover.

17. Remove timing chain guide from camshaft bracket.
18. Attach a suitable stopper pin to chain tensioner.
19. Remove chain tensioner.

20. Remove camshaft sprocket bolts.

I

Apply paint to timing chain and cam sprockets for align-
ment during installation.

21. Remove camshaft sprockets.

SEM872F

SEM873F

Mating mark

Mating mark

(INT)
RH camshaft
sprocket

(EXH)
LH camshaft
sprocket

SEM874F

Cylinder head
front cover

O-ring

Camshaft position
sensor (PHASE)

SEM875F

Chain guide

Stopper pin

Chain tensioner

SEM876F

Mating mark

TIMING CHAIN

QG

Removal (Cont’d)

EM-21

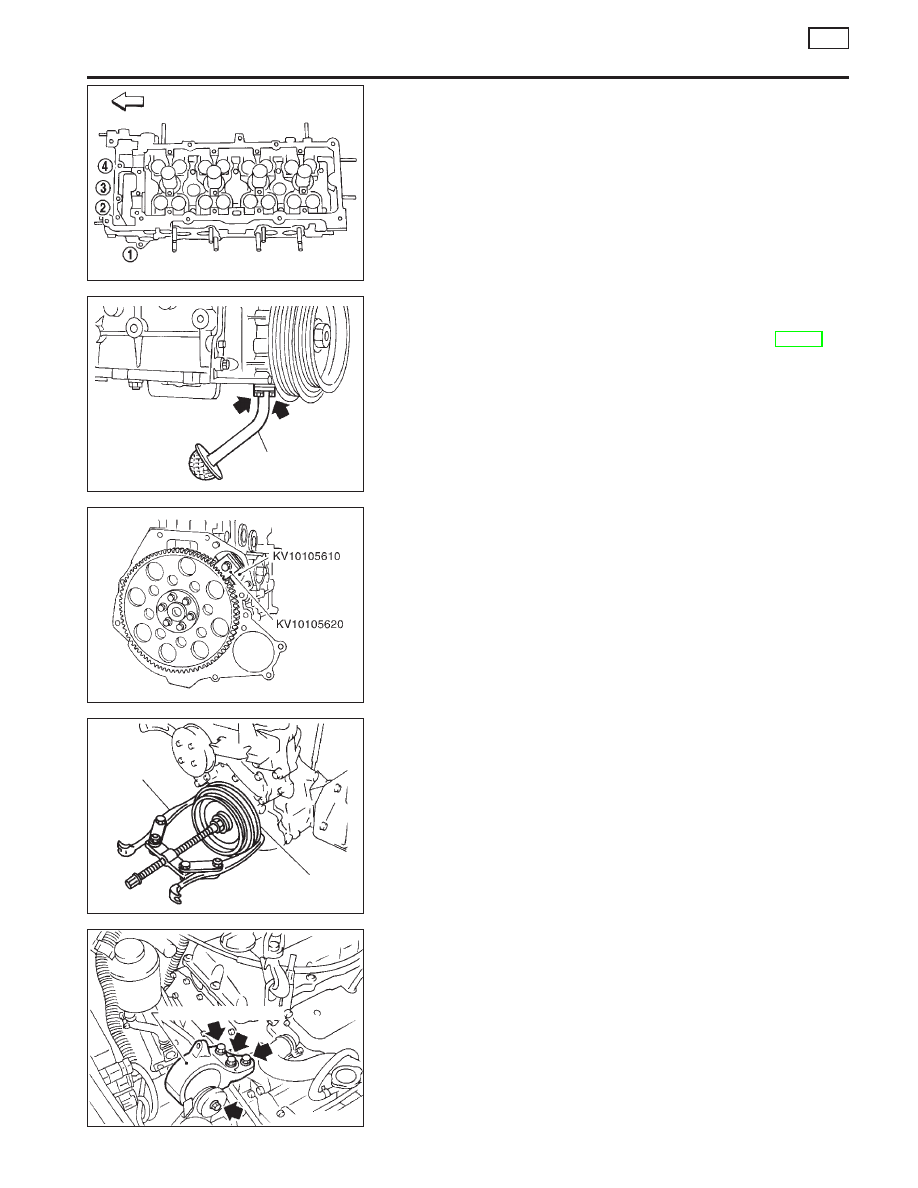

22. Remove cylinder head bolts at engine front side.

23. Remove center member.
24. Support engine with a suitable hoist or jack.
25. Remove oil pan. Refer to “Removal” in “OIL PAN” (EM-17).
26. Remove oil strainer.

27. Remove starter motor, and set ring gear stopper using mount-

ing bolt holes.

28. Loosen crankshaft pulley bolt.
29. Remove crankshaft pulley with a suitable puller.

30. Remove engine front mounting.

SEM008G

Engine front

Loosen in numerical order.

SEM879F

Oil strainer

SEM880F

SEM881F

Suitable puller

Crankshaft pulley

SEM079FA

Engine front mounting

TIMING CHAIN

QG

Removal (Cont’d)

EM-22
