Nissan Primera P11. Manual - part 332

Wiring Diagram — WIP/R —

YEL883C

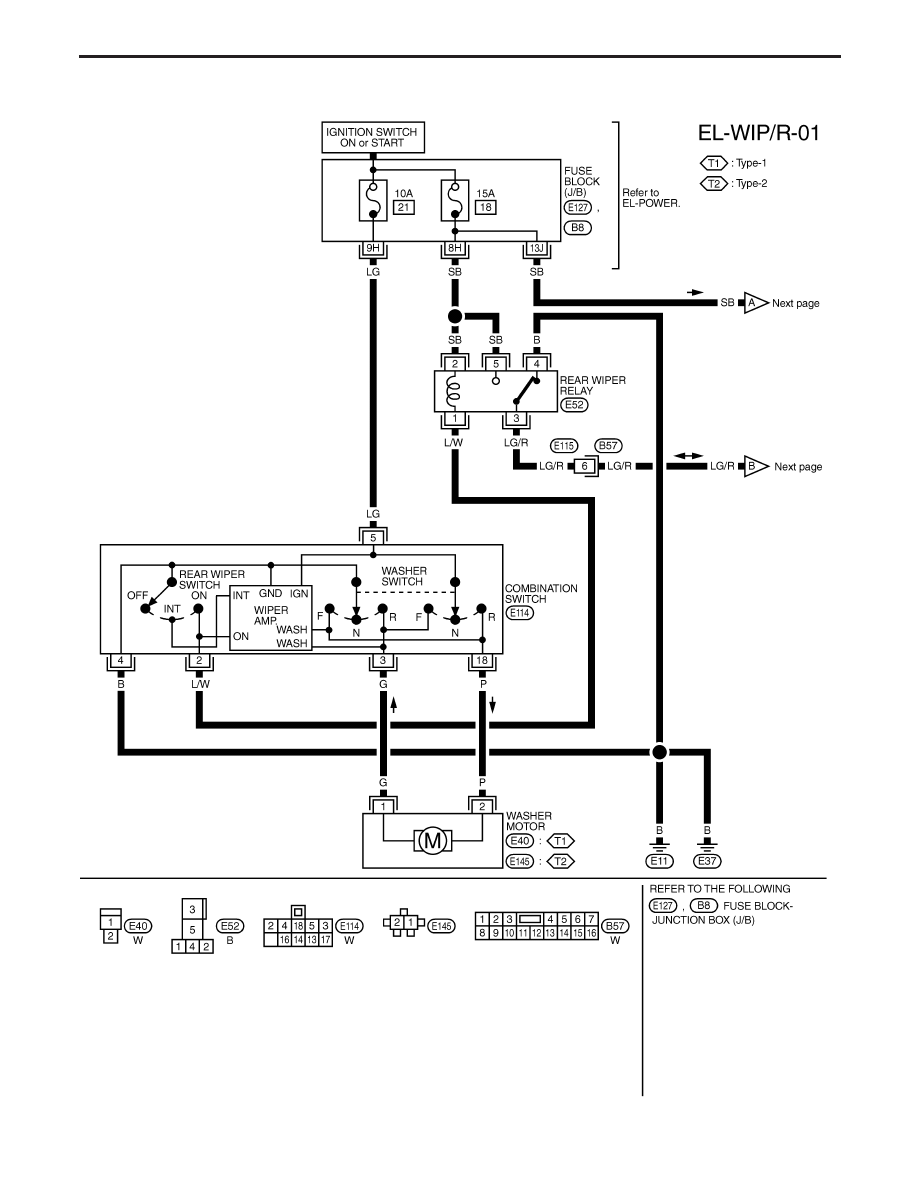

REAR WIPER AND WASHER

EL-195

YEL178C

Preceding page

: 4 door models

: 5 door hatch-back models

: Wagon models

: 5 door hatchback models

and Wagon models

STOP

MOVE

REAR WIPER
MOTOR

STOP

MOVE

REAR WIPER
MOTOR

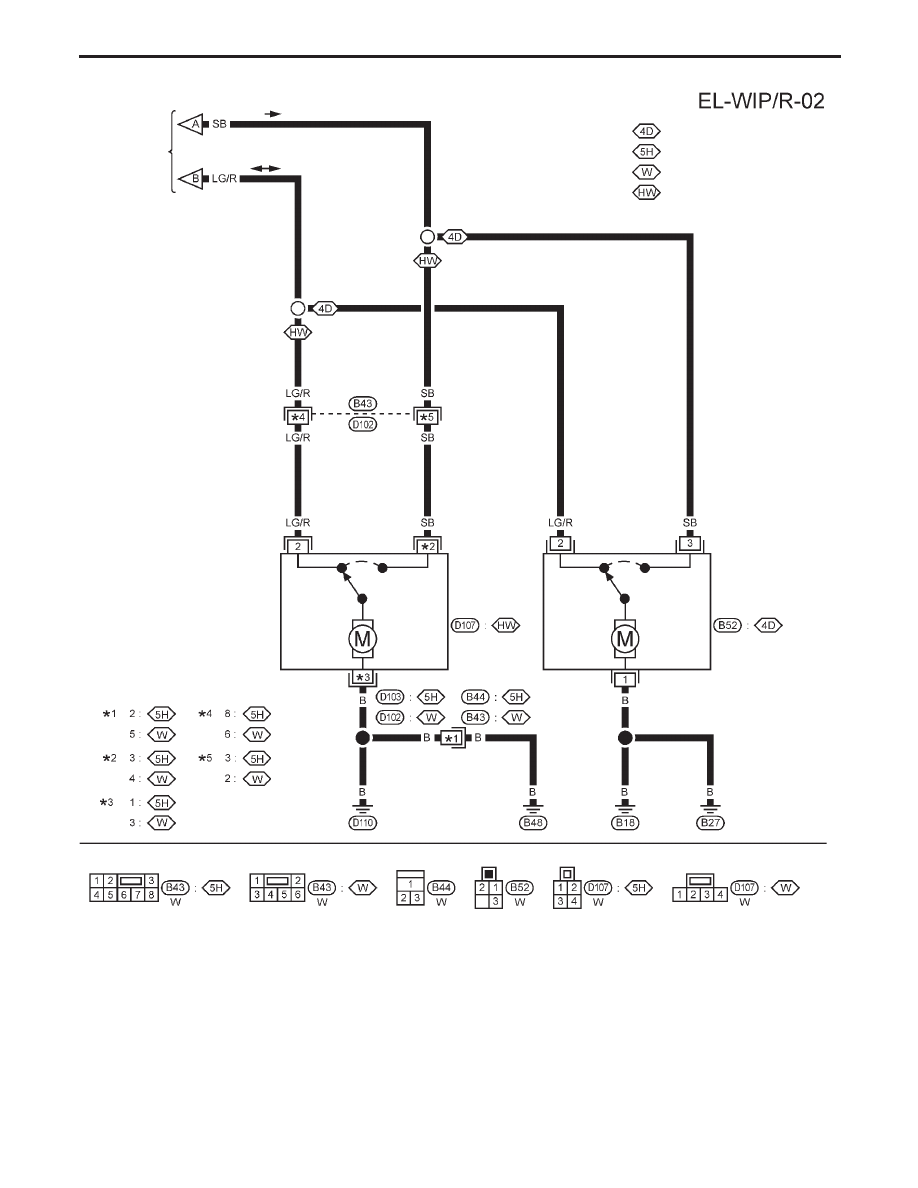

REAR WIPER AND WASHER

Wiring Diagram — WIP/R — (Cont’d)

EL-196

Removal and Installation

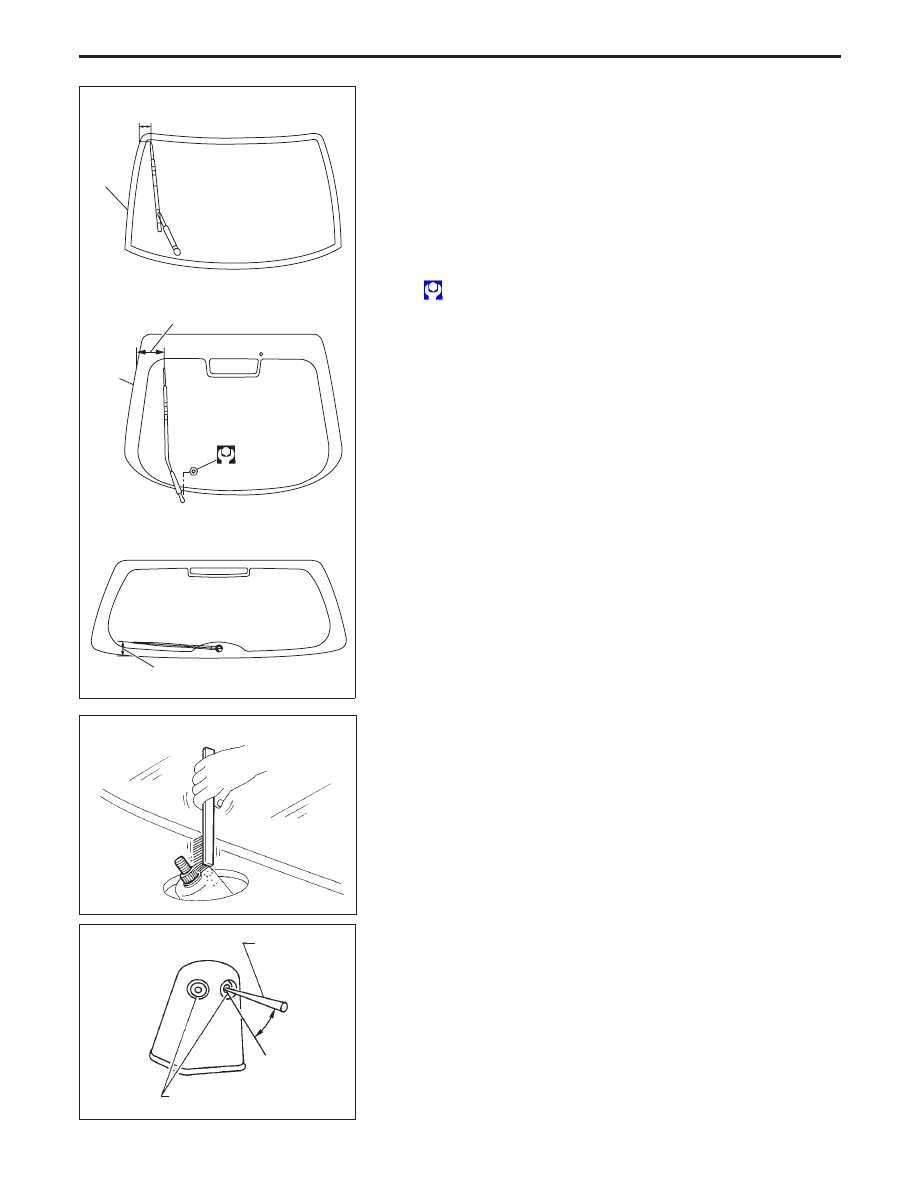

WIPER ARM

1. Prior to wiper arm installation, turn on wiper switch to oper-

ate wiper motor and then turn it off (Auto Stop).

2. Lift the blade up and then set it down onto glass surface. Set

the blade center before tightening nut.

3. Eject washer fluid. Turn on wiper switch to operate wiper

motor and then turn it off.

4. Ensure that wiper blade stops in the correct position.

●

Tighten windshield wiper arm nut to specified torque.

: 13 - 18 N·m (1.4 - 1.8 kg-m, 10 - 13 ft-lb)

●

Before reinstalling wiper arm, clean up the pivot area as
illustrated. This will reduce possibility of wiper arm
looseness.

Washer Nozzle Adjustment

●

Adjust washer nozzle with suitable tool as shown in the fig-
ure at left.

Adjustable range: ±10° (In any direction)

Wagon

60 (2.4)

170.3 (6.7)

Unit: mm (in)

Sedan

Molding
edge

Hatchback

Back
door
side

66 (2.6)

YEL456B

SEL024J

NEL314

Suitable tool

Max. 10°

Nozzle hole bore diameter
1.0 mm (0.039 in)

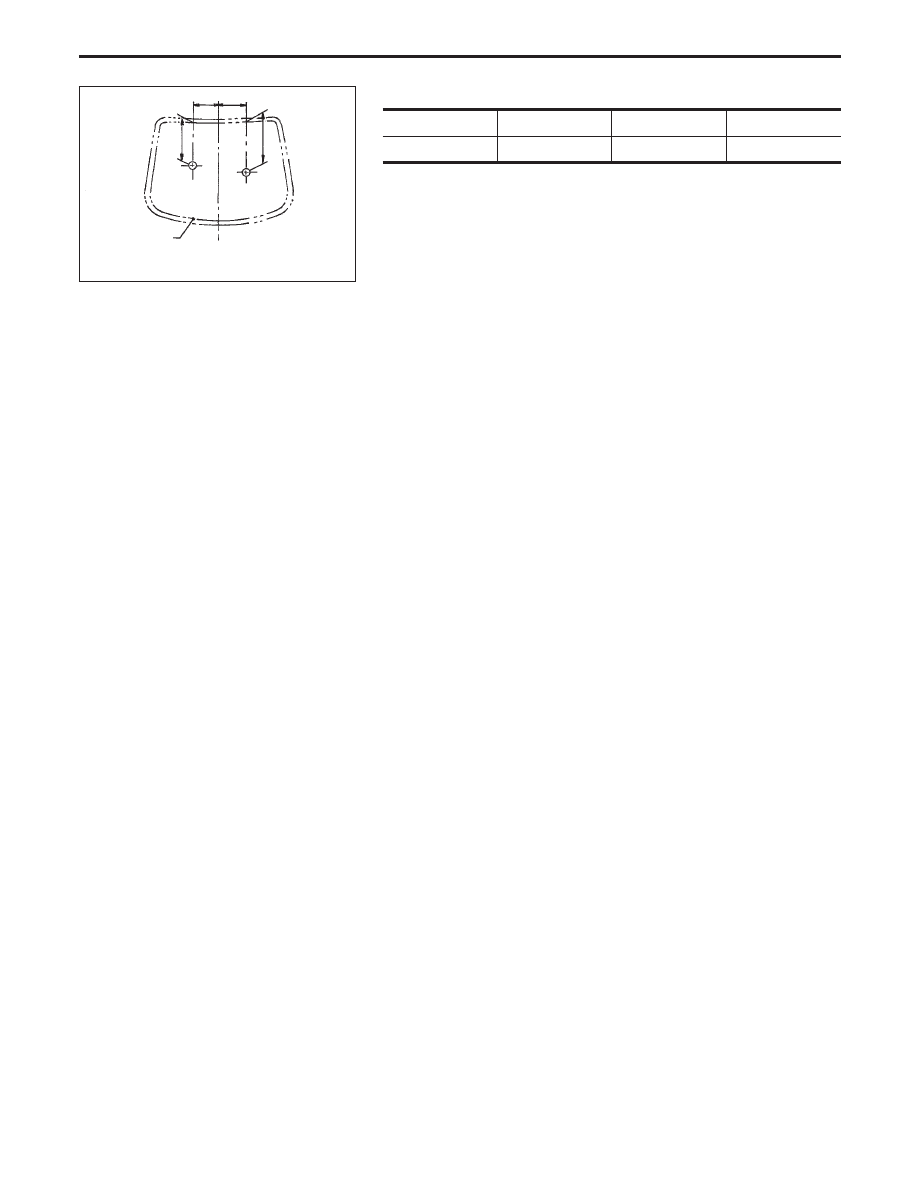

REAR WIPER AND WASHER

EL-197

Unit: mm (in)

*1

150 (5.91)

*3

135 (5.31)

*2

290 (11.42)

*4

170 (6.69)

Circle diameters are approx. 80 mm (3.15 in)

NEL315

Black printed edge

All these diameters of these circles
are less than 80 (3.15)

*3

*4

*1

*2

Unit: mm (in)

REAR WIPER AND WASHER

Washer Nozzle Adjustment (Cont’d)

EL-198
