Combination Meter

MODELS BEFORE VIN - P11U0548750

YEL229C

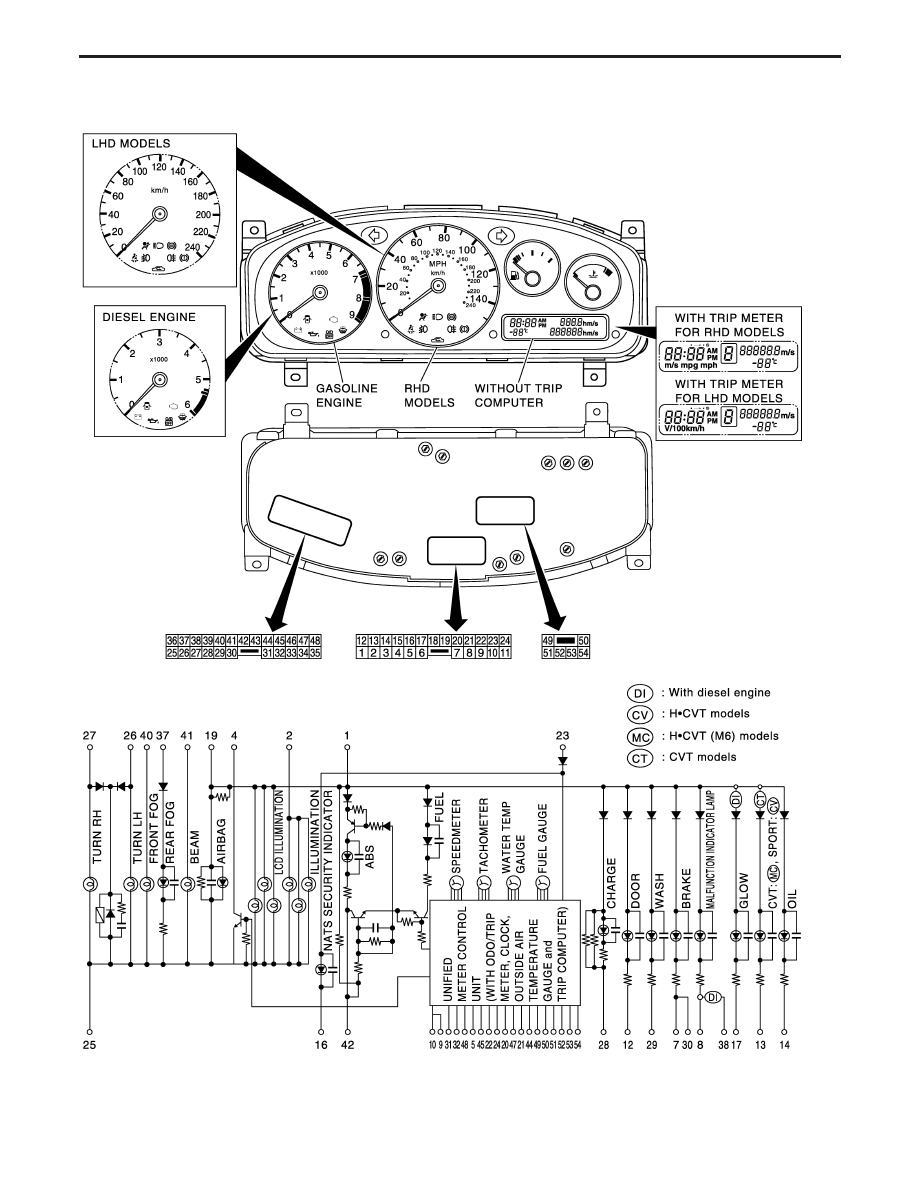

METER AND GAUGES

EL-139

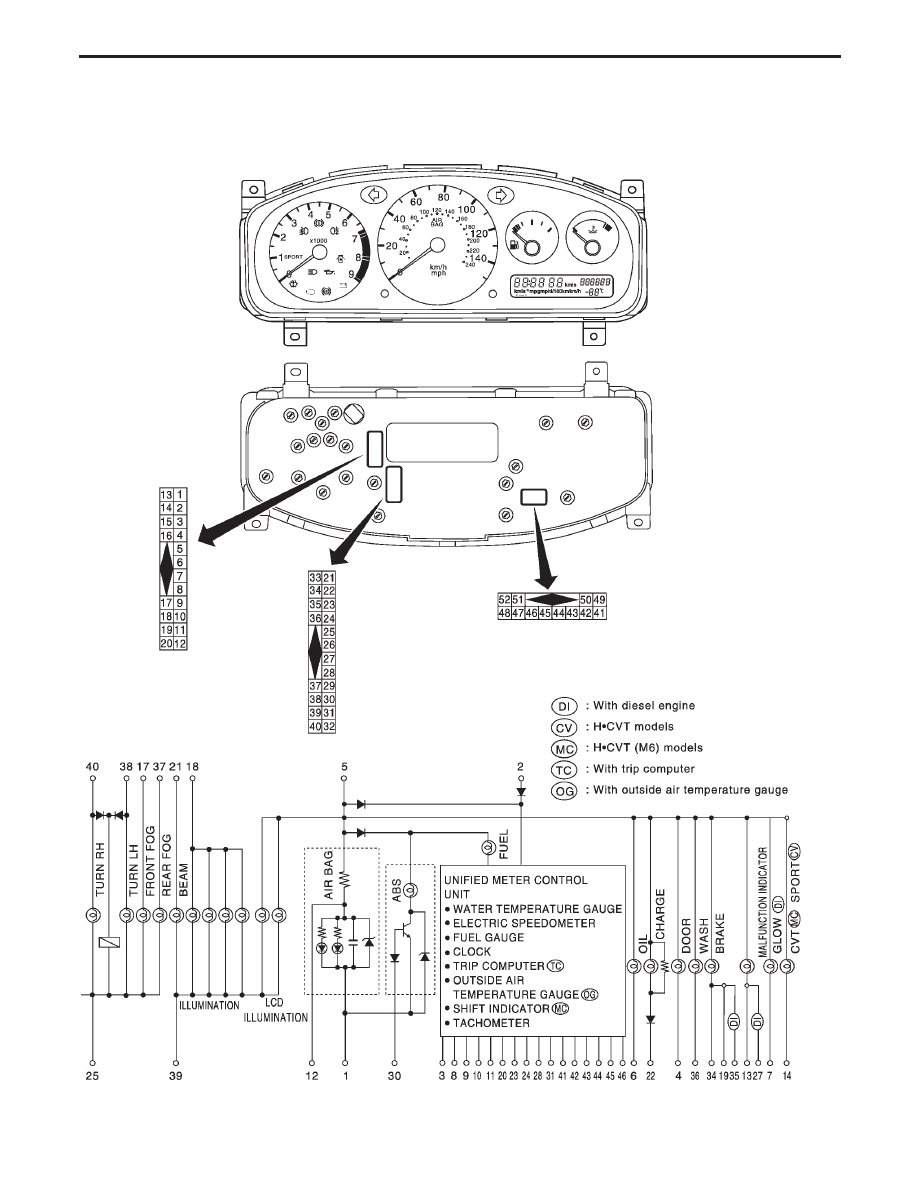

MODELS AFTER VIN - P11U0548750

YEL956C

METER AND GAUGES

Combination Meter (Cont’d)

EL-140

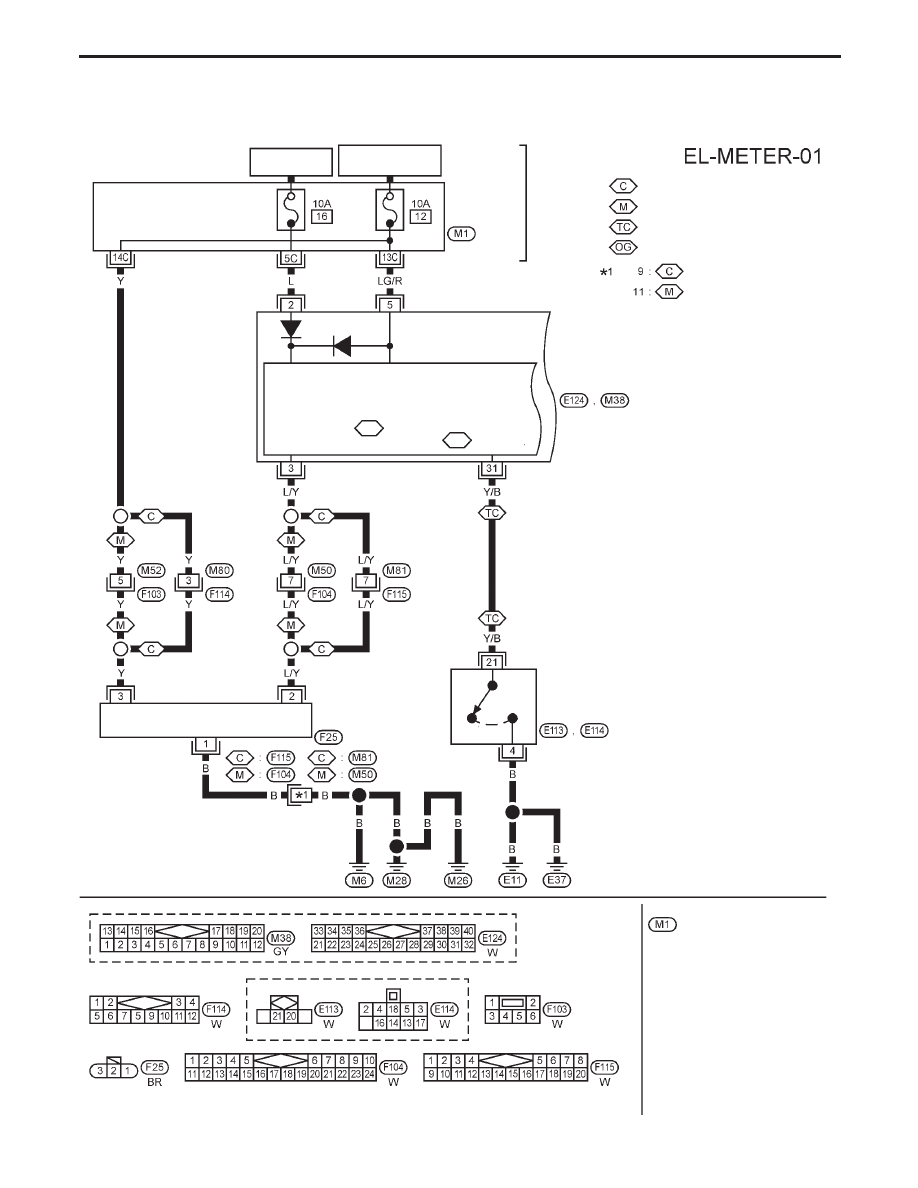

Wiring Diagram — METER —/MODELS
BEFORE VIN - P11U0548750

YEL164C

BATTERY

IGNITION SWITCH

ON or START

FUSE
BLOCK
(J/B)

Refer to
EL-POWER.

.

ELECTRIC SPEEDOMETER
TACHOMETER
WATER TEMPERATURE GAUGE
FUEL GAUGE
FUEL WARNING LAMP
TRIP COMPUTER:

TC

OUTSIDE AIR TEMPERATURE GAUGE:

OG

COMBINATION
METER

: With CVT

: With M/T

: With trip computer

: With outside air temperature gauge

VEHICLE
SPEED SEN-
SOR

OFF

ON

COMBINATION
SWITCH
(TRIP COMPUTER
SWITCH)

REFER TO THE FOLLOWING

FUSE BLOCK - Junction Box (J/B)

METER AND GAUGES

EL-141

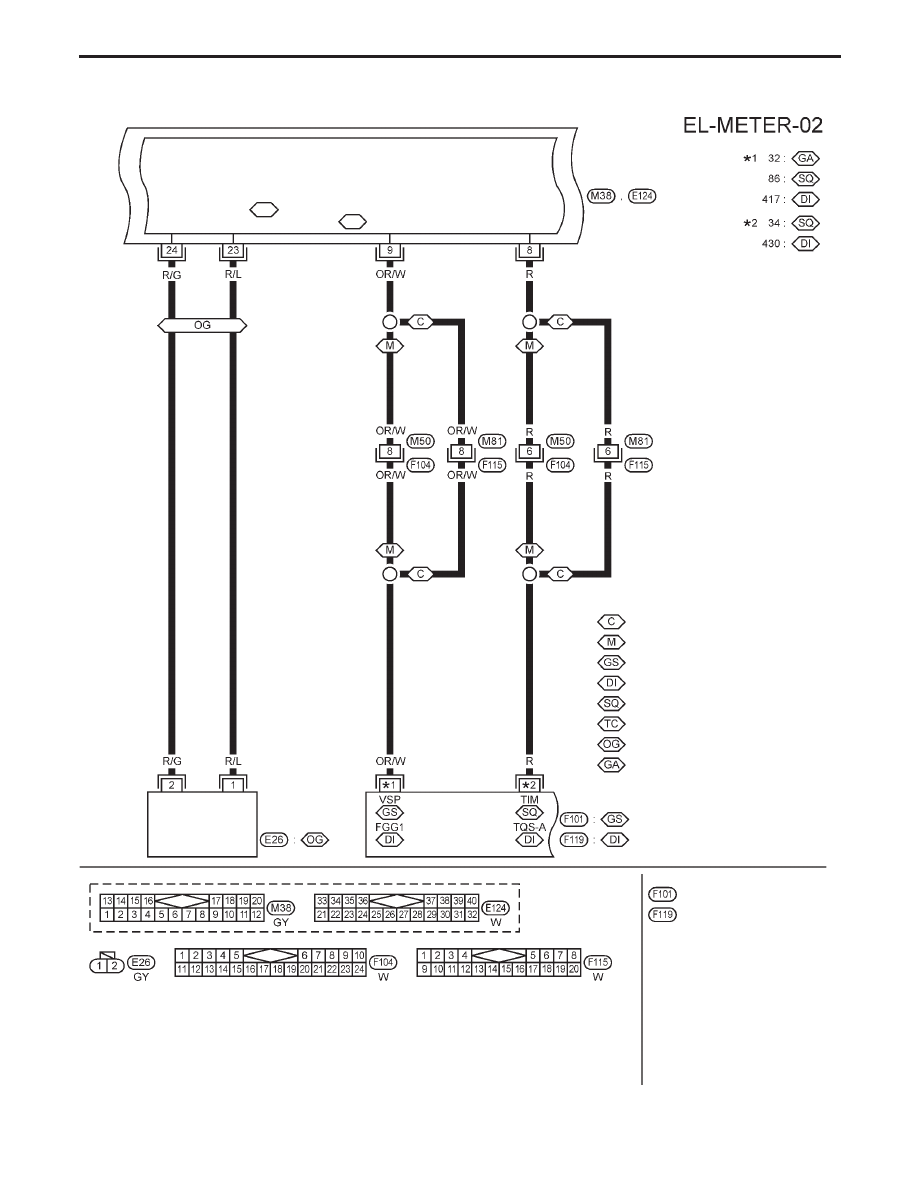

YEL165C

.

ELECTRIC SPEEDOMETER
TACHOMETER
WATER TEMPERATURE GAUGE
FUEL GAUGE
FUEL WARNING LAMP

TRIP COMPUTER:

TC

OUTSIDE AIR TEMPERATURE GAUGE:

OG

COMBINATION
METER

OUTSIDE AIR TEM-
PERATURE SEN-
SOR

ECM

: With CVT

: With M/T

: With gasoline engine

: With diesel engine

: With SR engine or QG engine

: With trip computer

: With outside air temperature gauge

: With GA engine

REFER TO THE FOLLOWING

ELECTRICAL UNITS

ELECTRICAL UNITS

METER AND GAUGES

Wiring Diagram — METER —/MODELS
BEFORE VIN - P11U0548750 (Cont’d)

EL-142
