Nissan Primera P11. Manual - part 317

YEL866C

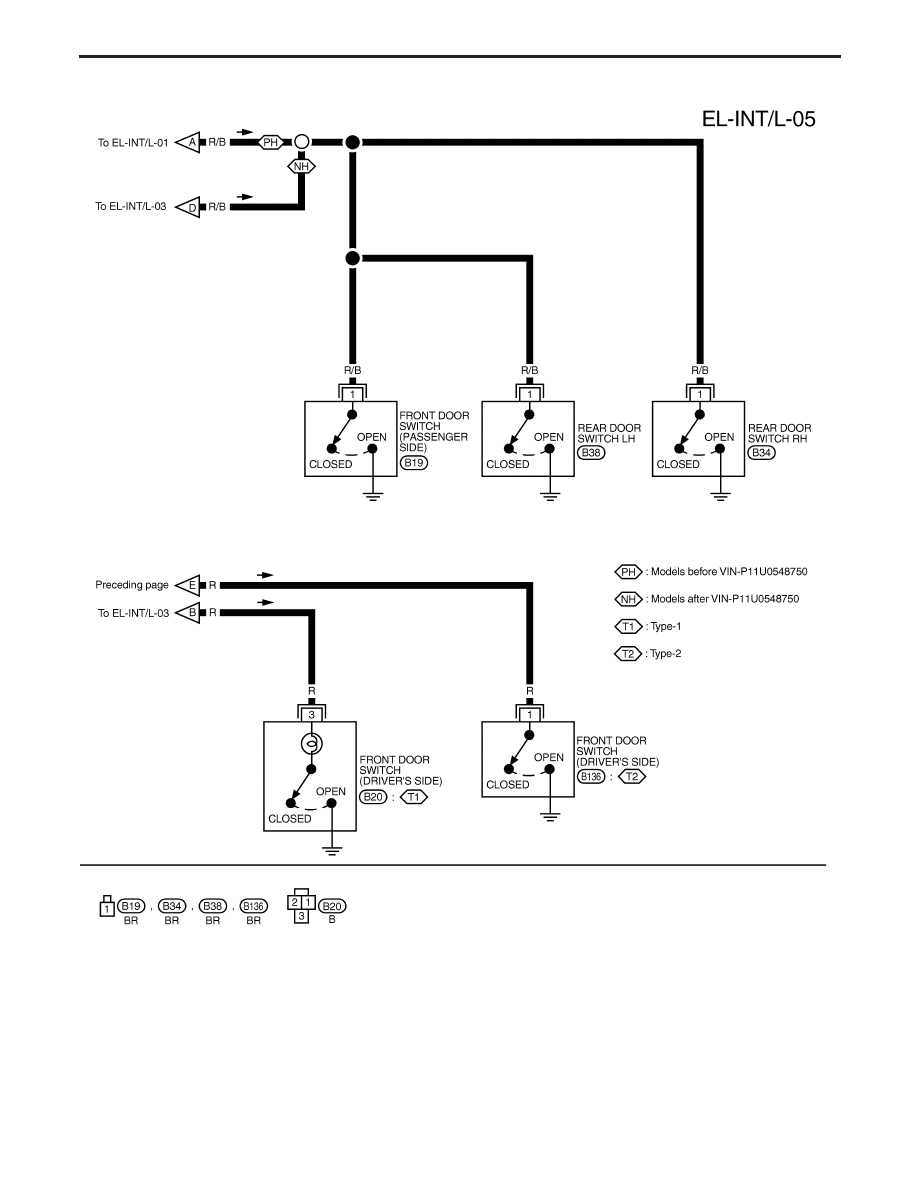

INTERIOR, SPOT, VANITY MIRROR AND LUGGAGE ROOM LAMPS

Wiring Diagram — INT/L — (Cont’d)

EL-135

YEL864C

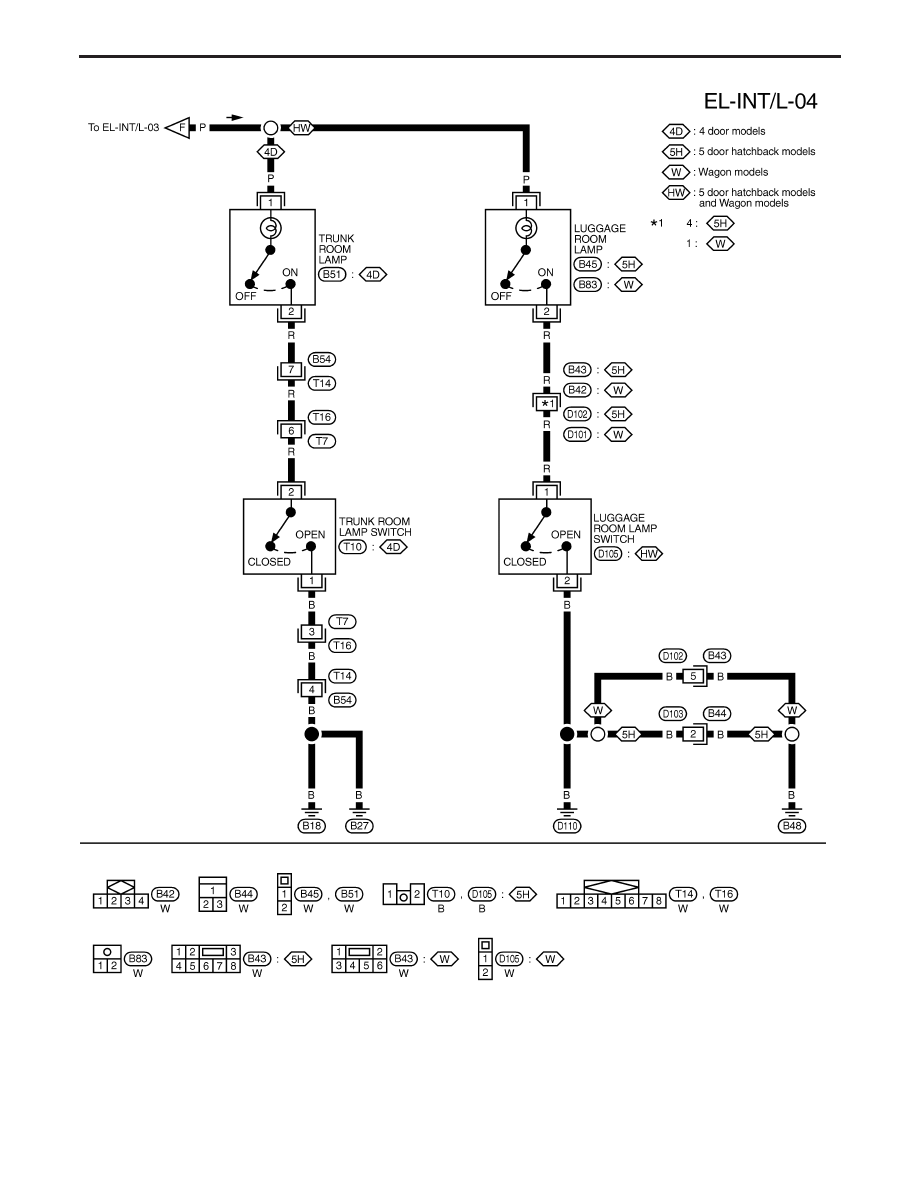

INTERIOR, SPOT, VANITY MIRROR AND LUGGAGE ROOM LAMPS

Wiring Diagram — INT/L — (Cont’d)

EL-136

Headlamp

Wattage (12 volt)

High/low (without xenon headlamp)

55/55

High/low (with xenon headlamp)

55/Discharge D2S type

Exterior Lamp

Wattage (12 volt)

Front combination lamp

Parking

5

Turn signal

21

Front fog lamp

55 (H1)

Rear combination lamp

Turn signal

21

Stop/Tail

21/5

Back-up

21

Side turn signal lamp

5

License plate lamp

5

High-mounted stop lamp

21

Interior Lamp

Wattage (12 volt)

Interior lamp

10

Map lamp

3

Step lamp

3.4

Trunk room lamp

3.4

Luggage room lamp

5

BULB SPECIFICATIONS

EL-137

System Description

UNIFIED CONTROL METER

●

Speedometer, odo/trip meter, tachometer, fuel gauge and water temperature gauge are controlled totally
by control unit combined with speedometer.

●

Digital meter is adopted for odo/trip meter.*
*The record of the odometer is kept even if the battery cable is disconnected. The record of the trip meter
is erased when the battery cable is disconnected.

●

Odo/trip meter segment can be checked in diagnosis mode.

●

Meter/gauge can be checked in diagnosis mode.

METER AND GAUGES

EL-138
