ILLUMINATION

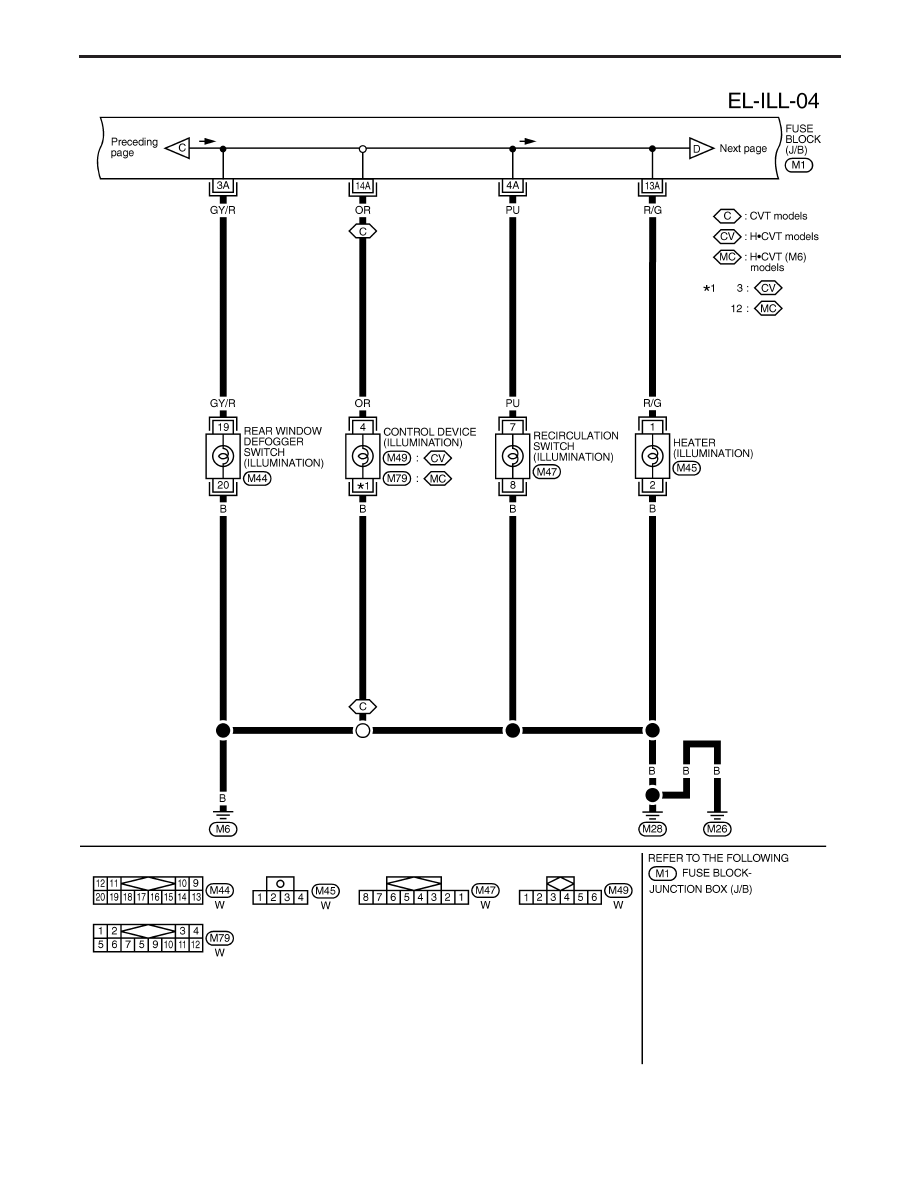

Wiring Diagram — ILL — (Cont’d)

EL-127

YEL859C

ILLUMINATION

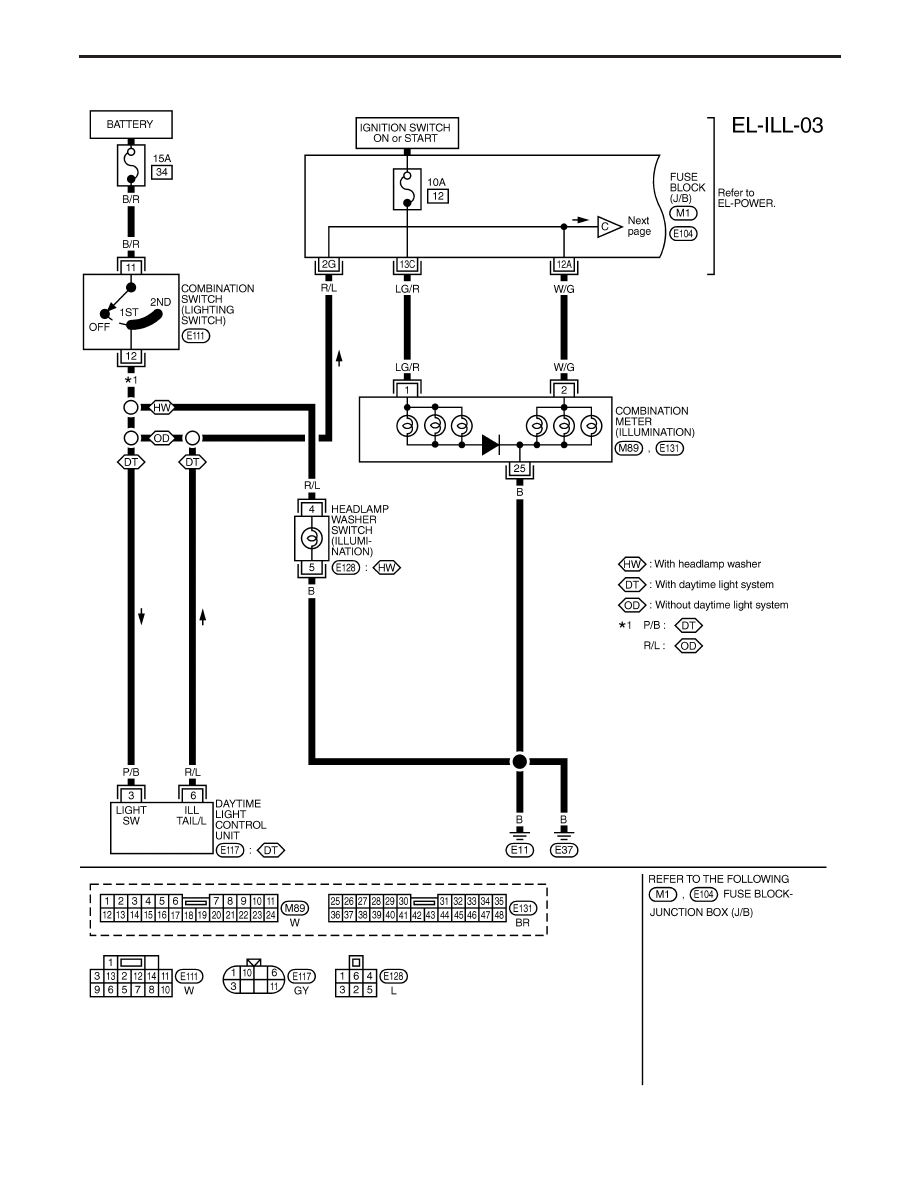

Wiring Diagram — ILL — (Cont’d)

EL-128

YEL860C

ILLUMINATION

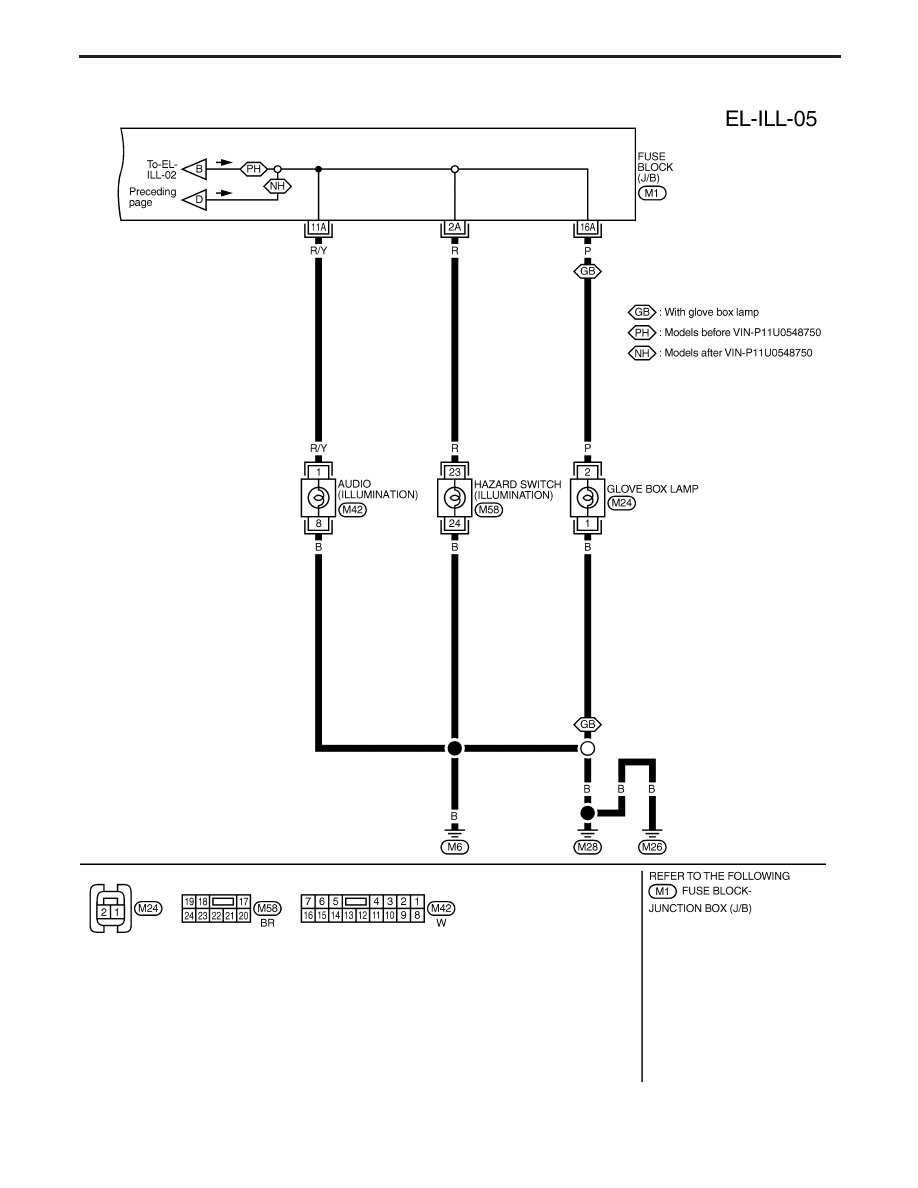

Wiring Diagram — ILL — (Cont’d)

EL-129

System Description

INTERIOR LAMP TIMER OPERATION

The time control unit keeps the interior lamp illuminated for about 30 seconds when:

●

the ignition key is turned from “ON” to “Acc” to “LOCK”

●

the driver’s door is unlocked

●

a door is opened and then closed while the ignition switch is in the “OFF” position. (Interior lamp switch
in the “DOOR” position).

The timer is canceled when:

●

driver’s door is locked, or

●

ignition switch is turned “ON”.

INTERIOR, SPOT, VANITY MIRROR AND LUGGAGE ROOM LAMPS
