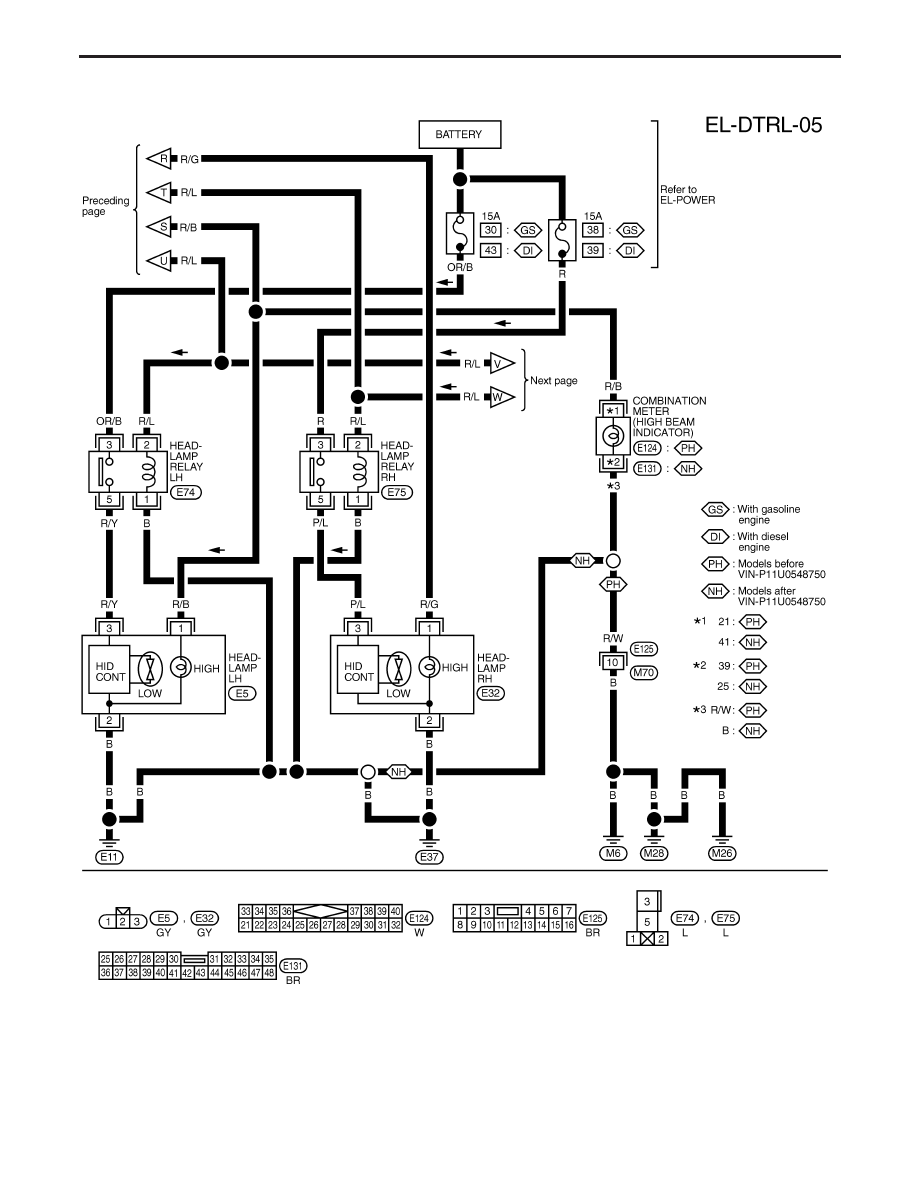

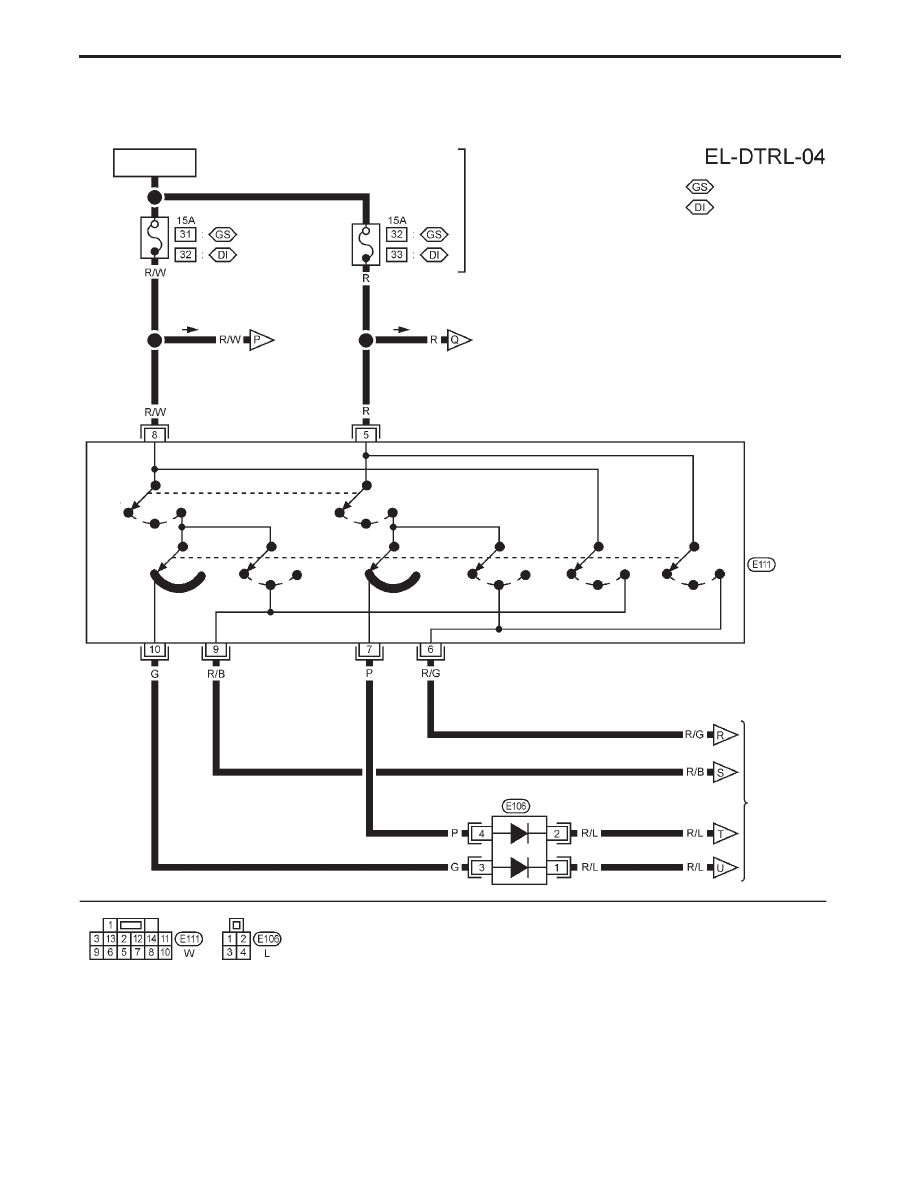

Wiring Diagram — DTRL —

XENON TYPE

YEL138C

BATTERY

Refer to EL-POWER.

: With gasoline engine

: With diesel engine

OFF

1ST

2ND

LOW

HIGH

PASS

OFF

1ST

2ND

LOW

HIGH

PASS

LOW

HIGH

PASS

LOW

HIGH

PASS

COMBINATION
SWITCH
(LIGHTING
SWITCH)

Next page

PASS

HIGH

LOW

PASS

HIGH

LOW

To EL-DTRL-06

To EL-DTRL-06

DIODE

HEADLAMP — Daytime Light System With Xenon Type —

EL-83

XENON TYPE

YEL006D

HEADLAMP — Daytime Light System With Xenon Type —

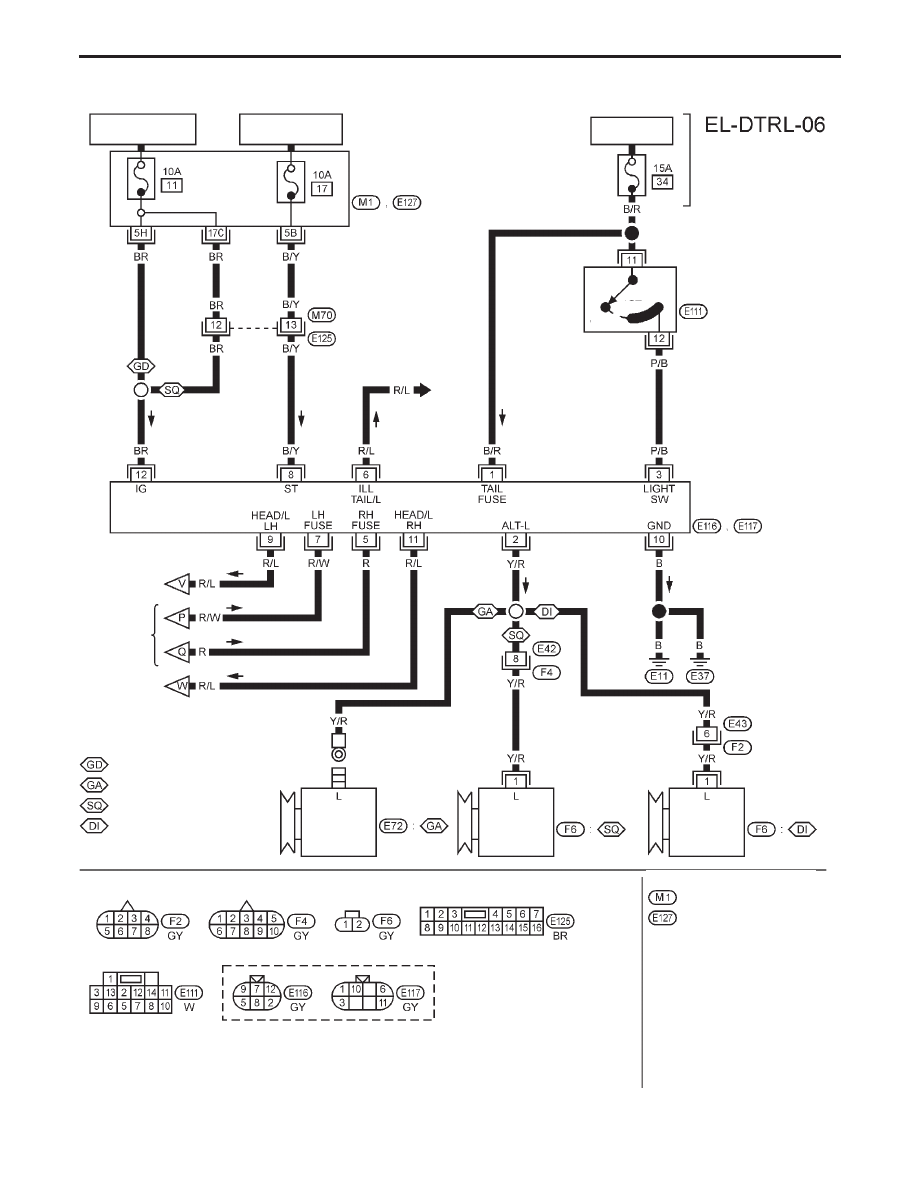

Wiring Diagram — DTRL — (Cont’d)

EL-84

XENON TYPE

.

.

1ST

.

.

YEL140C

IGNITION SWITCH

ON or START

IGNITION SWITCH

START

FUSE BLOCK
(J/B)

To EL-TAIL/L

BATTERY

Refer to EL-POWER.

COMBINATION SWITCH
(LIGHTING SWITCH)

OFF

2ND

DAYTIME LIGHT CON-
TROL UNIT

Preceding
page

To
EL-DTRL-04

Preceding
page

: With GA engine or diesel engine

: With GA engine

: With SR engine or QG engine

: With diesel engine

ALTERNATOR

ALTERNATOR

ALTERNATOR

REFER TO THE FOLLOWING

FUSE BLOCK - Junction Box (J/B)

FUSE BLOCK - Junction Box (J/B)

HEADLAMP — Daytime Light System With Xenon Type —

Wiring Diagram — DTRL — (Cont’d)

EL-85

Trouble Diagnoses

DAYTIME LIGHT CONTROL UNIT INSPECTION TABLE

Terminal No.

Connections

INPUT (I)/

OUTPUT (O)

Operated condition

Voltage (V)

(Approximate

values)

1

Power source for illumination & tail
lamp

—

—

12

2

Alternator “L” terminal

I

Engine

Running

12

Stopped

0

3

Lighting switch

I

1ST

⋅

2ND position

12

OFF

0

5

Power source for headlamp RH

—

—

12

6

Illumination & tail lamp

O

ON (daytime light operating*)

12

OFF

0

7

Power source for headlamp LH

—

—

12

8

Start signal

I

Ignition switch

START

12

ON, ACC or

OFF

0

9

Headlamp LH (conventional type),
Headlamp relay LH (xenon type)

O

ON (daytime light operating*)

12

OFF

0

10

Ground

—

—

—

11

Headlamp RH (conventional type),
Headlamp relay RH (xenon type)

O

ON (daytime light operating*)

12

OFF

0

12

Power source

—

Ignition switch

ON or START

12

ACC or OFF

0

*: Daytime light operating: Lighting switch in “OFF” position with engine running.

Bulb Replacement/Conventional Type

For bulb replacement refer to EL-70.

Bulb specifications/Conventional Type

For bulb specifications, refer to EL-137.

Aiming Adjustment/Conventional Type

For aiming adjustment, refer to EL-70.

Bulb replacement/Xenon Type

For bulb replacement, refer to EL-76.

Aiming Adjustment/Xenon Type

For aiming adjustment, refer to EL-91.
