Wiring Diagram — H/AIM —

MODELS BEFORE VIN - P11U0548750

YEL141C

BATTERY

Refer to EL-POWER.

: With daytime light system

: Without daytime light system

Next page

COMBINATION SWITCH
(LIGHTING SWITCH)

FUSE BLOCK
(J/B)

DAYTIME LIGHT CON-
TROL UNIT

REFER TO THE FOLLOWING

FUSE BLOCK - Junction Box (J/B)

FUSE BLOCK - Junction Box (J/B)

OFF

1ST

2ND

Next page

HEADLAMP — Headlamp Aiming Control (Manual) —

EL-87

YEL142C

Preceding
page

HEADLAMP AIM-
ING SWITCH

Preceding
page

HEADLAMP
AIMING
MOTOR LH

HEADLAMP
AIMING
MOTOR RH

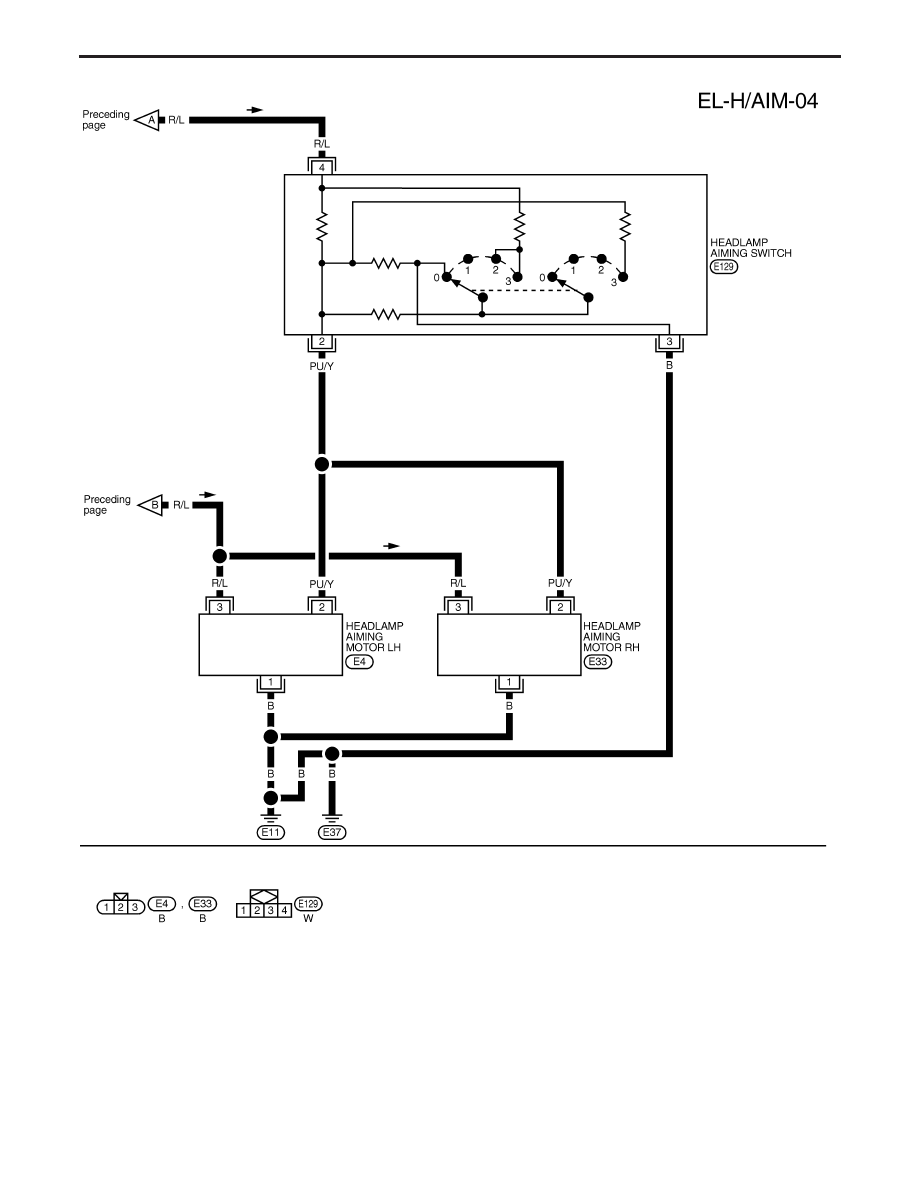

HEADLAMP — Headlamp Aiming Control (Manual) —

Wiring Diagram — H/AIM — (Cont’d)

EL-88

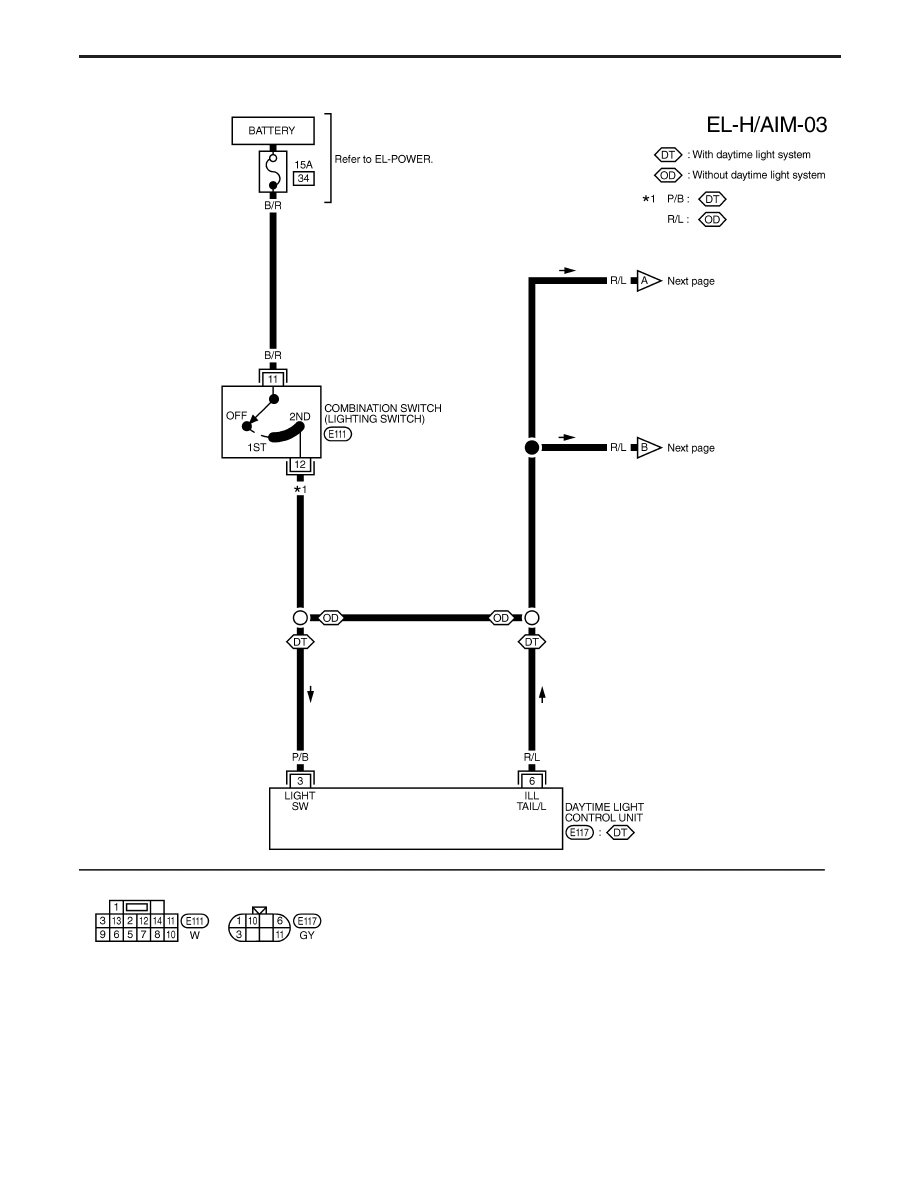

MODELS AFTER VIN - P11U0548750

YEL834C

HEADLAMP — Headlamp Aiming Control (Manual) —

Wiring Diagram — H/AIM — (Cont’d)

EL-89

YEL835C

HEADLAMP — Headlamp Aiming Control (Manual) —

Wiring Diagram — H/AIM — (Cont’d)

EL-90
