Nissan Primera P11. Manual - part 282

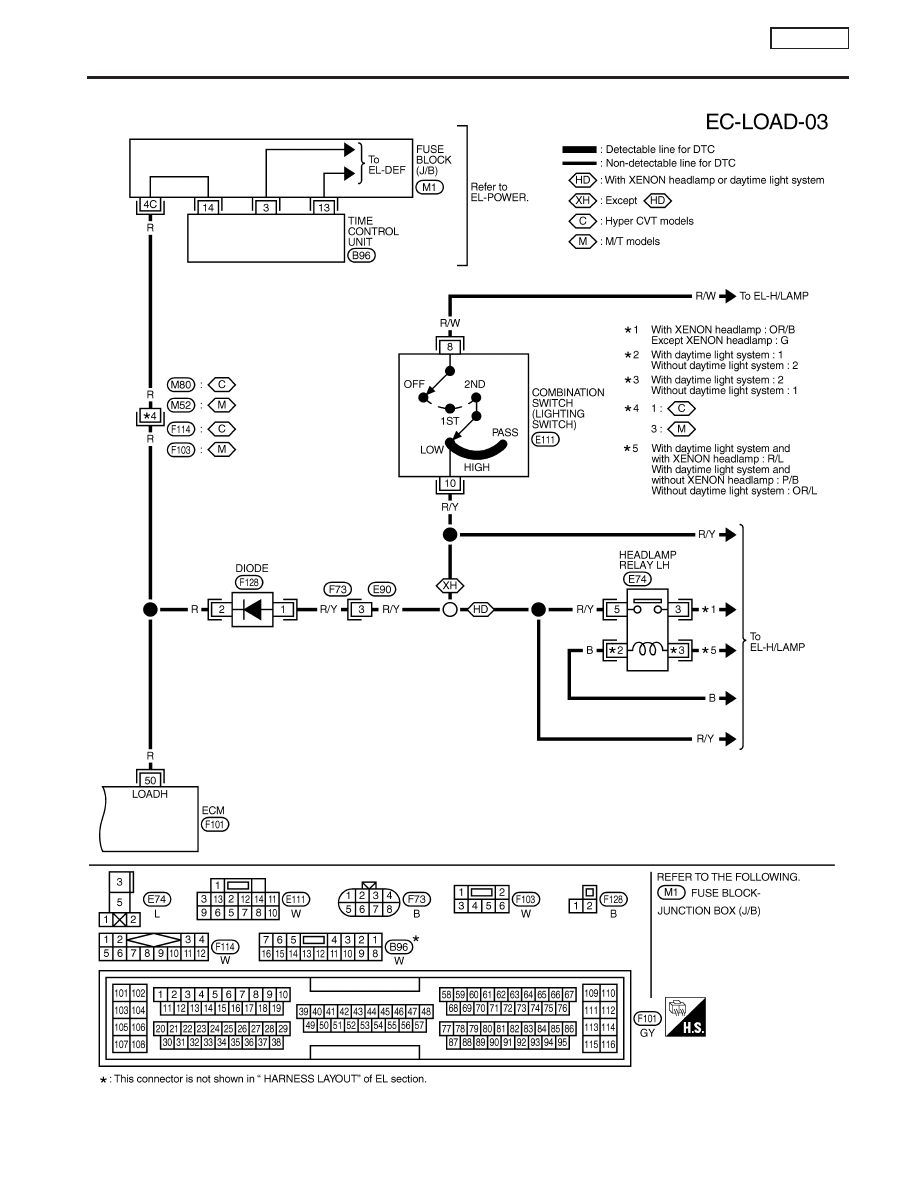

DIODE TYPE - 1

YEC853

ECM

: Detectable line for DTC

: Non-detectable line for DTC

: With XENON headlamp or daytime light system

: Except

HD

: Hyper CVT models

: M/T models

OFF

FUSE
BLOCK
(J/B)

REFER TO THE FOLLOWING

FUSE BLOCK -

Junction Box (J/B)

: This connector is not shown in “HARNESS LAYOUT” of EL section.

2ND

1ST

LOW

HIGH

PASS

COMBINATION
SWITCH
(LIGHTING
SWITCH)

With XENON headlamp . . . R/W
Except XENON headlamp . . . G

With daytime light system . . . 1
Without daytime light system . . . 2

With daytime light system . . . 2
Without daytime light system . . . 1

To
EL-DEF

TIME
CONTROL
UNIT

DIODE

To EL-H/LAMP

Refer to
EL-POWER.

Headlamp
relay LH

To
EL-LAMP

With daytime light system and
with XENON headlamp. . . R/l

With daytime light system and
without XENON headlamp. . . P/B

Without daytime light system . . . OR/L

ELECTRICAL LOAD SIGNAL

SR20DE

Wiring Diagram (Cont’d)

EC-327

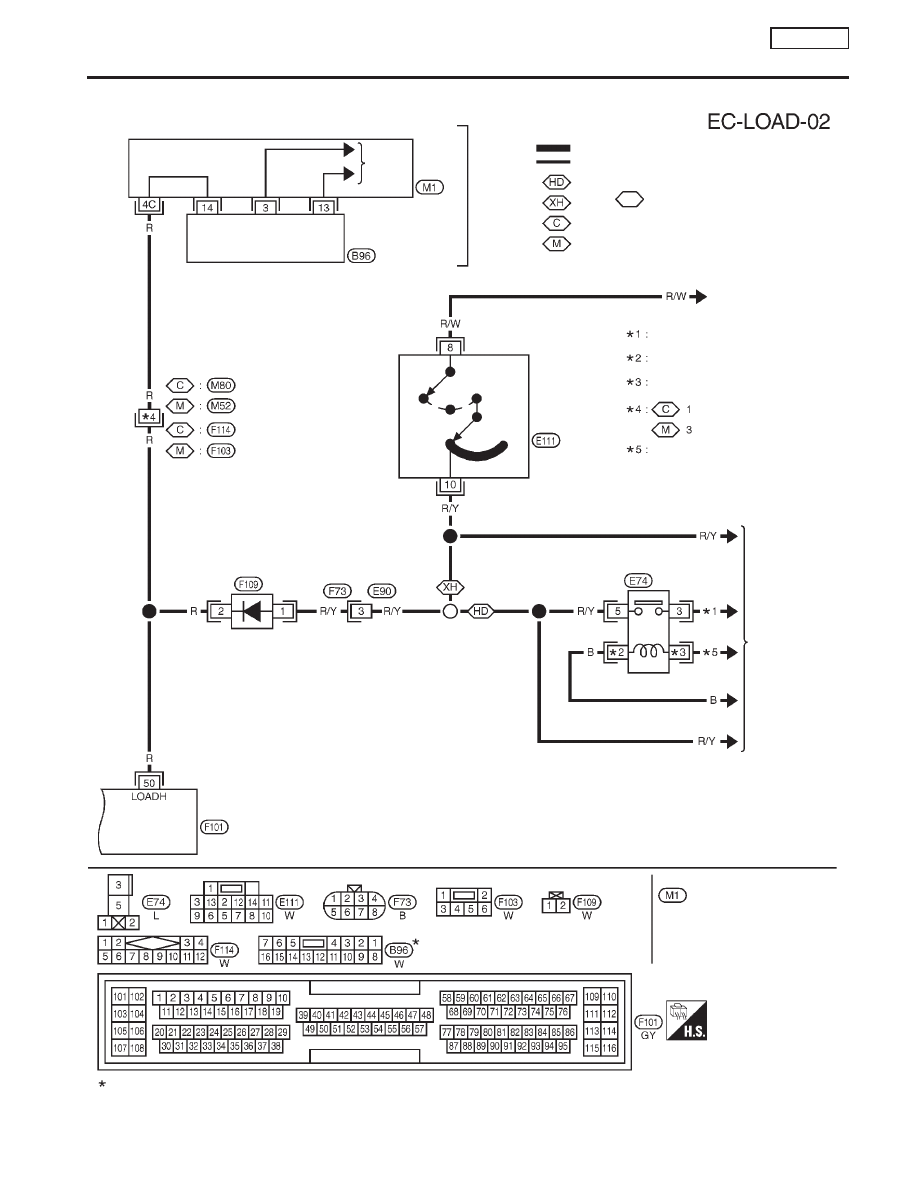

DIODE TYPE - 2

YEC095A

ELECTRICAL LOAD SIGNAL

SR20DE

Wiring Diagram (Cont’d)

EC-328

Wiring Diagram

NCEC0466

YEC096A

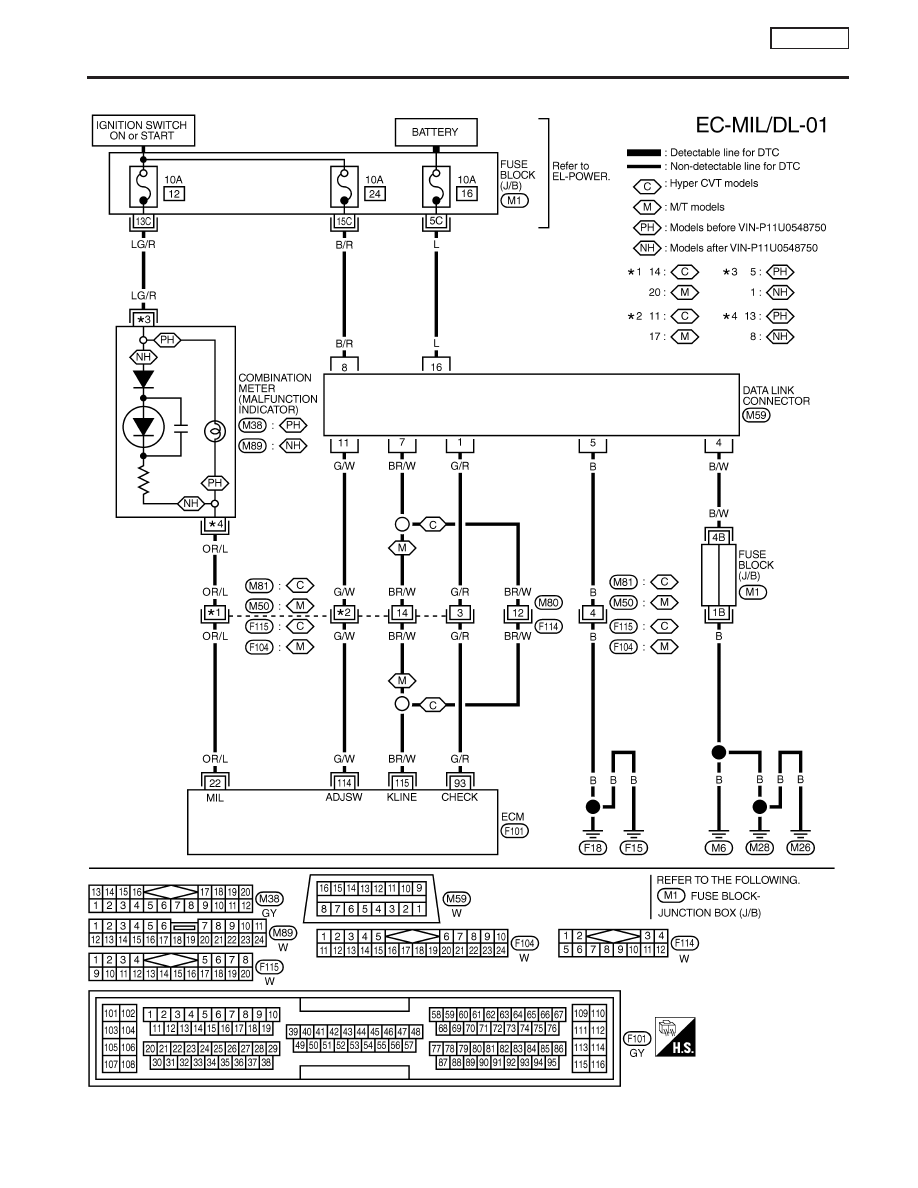

MI & DATA LINK CONNECTORS

SR20DE

Wiring Diagram

EC-329

Fuel Pressure Regulator

NCEC0467

Fuel pressure at idling
kPa (bar, kg/cm

2

, psi)

Vacuum hose is connected

Approximately 235 (2.35, 2.4, 34)

Vacuum hose is disconnected

Approximately 294 (2.94, 3.0, 43)

Idle Speed and Ignition Timing

NCEC0468

Target idle speed*1

rpm

No-load*3 (in “P” or “N” position)

750±50

Air conditioner: ON

rpm

In “P” or “N” position

825 or more

Ignition timing*2

In “P” or “N” position

15°±2° BTDC

Throttle position sensor idle position

V

0.35 - 0.65

*1: Throttle position sensor harness connector connected
*2: Throttle position sensor harness connector disconnected
*3: Under the following conditions:

I

Air conditioner switch: OFF

I

Electrical load: OFF (Lights, heater fan & rear window defogger)

I

Steering wheel: Kept in straight-ahead position

Ignition Coil

NCEC0574

Primary voltage

V

Battery voltage (11 - 14)

Primary resistance [at 25°C (77°F)]

k

Ω

2.2

Secondary resistance [at 25°C (77°F)]

k

Ω

Approximately 17

Mass Air Flow Sensor

NCEC0470

Supply voltage (Heater)

V

Battery voltage (11 - 14)

Supply voltage (Sensor)

V

Approximately 5

Output voltage

V

1.3 - 1.7*

Mass air flow
(Using CONSULT-II or GST)

g

⋅

m/sec

2.5 - 5.0 at idle*

7.1 - 12.5 at 2,500 rpm*

*: Engine is warmed up to normal operating temperature and idling under no-load.

Engine Coolant Temperature Sensor

NCEC0471

Temperature

°C (°F)

Resistance

k

Ω

20 (68)

2.1 - 2.9

50 (122)

0.68 - 1.00

90 (194)

0.236 - 0.260

Fuel Pump

NCEC0473

Resistance [at 25°C (77°F)]

Ω

0.2 - 5.0

IACV-AAC Valve

NCEC0474

Resistance [at 20°C (68°F)]

Ω

Between terminals 1 - 2, 2 - 3, 4 - 5 and 5 - 6

20 - 24

Injector

NCEC0475

Resistance [at 25°C (77°F)]

Ω

13.5 - 17.5

SERVICE DATA AND SPECIFICATIONS (SDS)

Fuel Pressure Regulator

EC-330
