4

DETECT MALFUNCTIONING PART

Check the following.

I

Harness for open or short between throttle position switch and ECM

I

Harness for open or short between throttle position switch and TCM (Transmission control module)

©

Repair open circuit or short to ground or short to power in harness or connectors.

5

ADJUST THROTTLE POSITION SWITCH IDLE POSITION

Perform Basic Inspection, EC-SR-84.

©

GO TO 6.

6

CHECK CLOSED THROTTLE POSITION SWITCH

Refer to “Component Inspection”, EC-SR-276.

OK or NG

OK

©

GO TO 7.

NG

©

Replace throttle position switch.

7

CHECK THROTTLE POSITION SENSOR

Refer to “Component Inspection”, EC-SR-142.

OK or NG

OK

©

GO TO 8.

NG

©

Replace throttle position sensor.

8

CHECK INTERMITTENT INCIDENT

Perform “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-SR-114.

©

INSPECTION END

DTC P0510 CLOSED THROTTLE POSITION SWITCH

(IF SO EQUIPPED)

SR20DE

Diagnostic Procedure (Cont’d)

EC-275

Component Inspection

NCEC0294

CLOSED THROTTLE POSITION SWITCH

NCEC0294S01

With CONSULT-II

1)

Start engine and warm it up to normal operating temperature.

2)

Stop engine and turn ignition switch “ON”.

3)

Select “DATA MONITOR” mode with CONSULT-II.

4)

Check indication of “CLSD THL/P SW” under the following
conditions.

NOTE:
Measurement must be made with closed throttle position
switch installed in vehicle.

Throttle valve conditions

CLSD THL/P SW

Completely closed

ON

Partially open or completely open

OFF

If NG, adjust closed throttle position switch. Refer to “Basic
Inspection”, EC-SR-84.

5)

If it is impossible to adjust closed throttle position switch in
“Basic Inspection”, replace closed throttle position switch.

Without CONSULT-II

1)

Start engine and warm it up to normal operating temperature.

2)

Turn ignition switch “OFF”.

3)

Disconnect throttle position switch harness connector.

4)

Check continuity between terminals 4 and 5 under the follow-
ing conditions. Refer to wiring diagram.

NOTE:
Continuity measurement must be made with closed throttle
position switch installed in vehicle.

Throttle valve conditions

Continuity

Completely closed

Yes

Partially open or completely open

No

If NG, adjust closed throttle position switch. Refer to “Basic
Inspection”, EC-SR-84.

5)

If it is impossible to adjust closed throttle position switch in
“Basic Inspection”, replace closed throttle position switch.

DTC P0510 CLOSED THROTTLE POSITION SWITCH

(IF SO EQUIPPED)

SR20DE

Component Inspection

EC-276

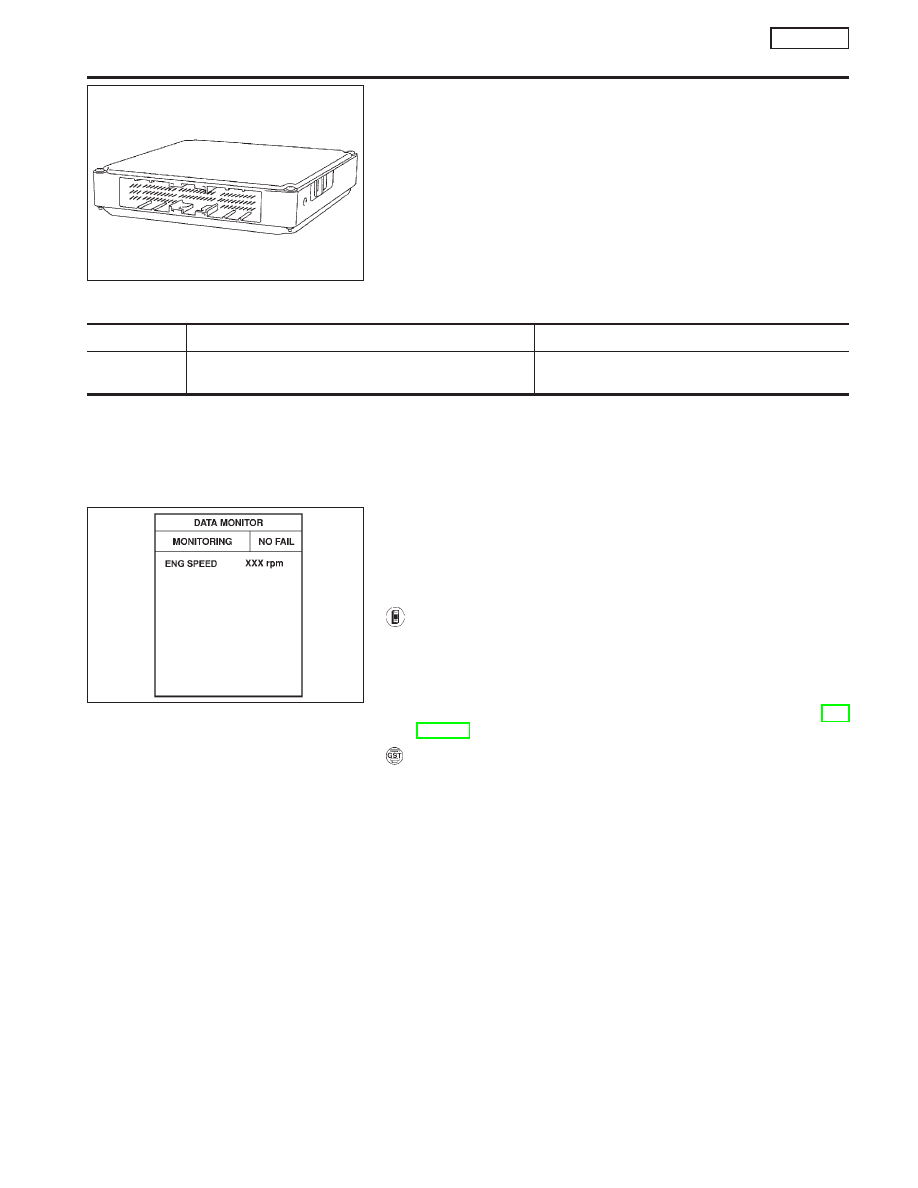

Component Description

NCEC0295

The ECM consists of a microcomputer, diagnostic test mode
selector, and connectors for signal input and output and for power
supply. The ECM controls the engine.

On Board Diagnosis Logic

NCEC0296

DTC No.

Malfunction is detected when ...

Check Items (Possible Cause)

P0605
0605

I

ECM calculation function is malfunctioning.

I

ECM

DTC Confirmation Procedure

NCEC0297

NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch “OFF” and wait at least 9 seconds
before conducting the next test.

With CONSULT-II

1)

Turn ignition switch “ON”.

2)

Select “DATA MONITOR” mode with CONSULT-II.

3)

Start engine.

4)

Run engine for at least 1 second at idle speed.

5)

If 1st trip DTC is detected, go to “Diagnostic Procedure”, EC-
SR-278.

With GST

Follow the procedure “With CONSULT-II” above.

SEF093X

NEF068A

DTC P0605 ECM

SR20DE

Component Description

EC-277

Diagnostic Procedure

=NCEC0298

1

INSPECTION START

With CONSULT-II

1. Turn ignition switch “ON”.
2. Select “SELF DIAG RESULTS” mode with CONSULT-II.
3. Touch “ERASE”.
4. Perform “DTC Confirmation Procedure”.

See previous page.

5. Is the 1st trip DTC P0605 displayed again?

With GST

1. Turn ignition switch “ON”.
2. Select MODE 4 with GST.
3. Touch “ERASE”.
4. Perform “DTC Confirmation Procedure”.

See previous page.

5. Is the 1st trip DTC P0605 displayed again?

Yes or No

Yes

©

Replace ECM.

No

©

INSPECTION END

DTC P0605 ECM

SR20DE

Diagnostic Procedure

EC-278
