Description

NCEC0180

SYSTEM DESCRIPTION

NCEC0180S01

Sensor

Input Signal to ECM

ECM func-

tion

Actuator

Camshaft position sensor

Engine speed

Heated oxy-
gen sensor
2 (rear)
heater con-
trol

Heated oxygen sensor 2 (rear)
heater

The ECM performs ON/OFF control of the heated oxygen sensor 2 (rear) heater corresponding to the engine
speed.

OPERATION

NCEC0180S02

Engine condition

Heated oxygen sensor 2 (rear) heater

Engine stopped

OFF

Engine is running below 3,600 rpm. [After driving for 2 minutes at a speed of 70 km/h

(43 MPH) or more]

ON

CONSULT-II Reference Value in Data Monitor
Mode

NCEC0181

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

HO2S2 HTR (B1)

I

Engine speed: Below 3,600 rpm [After driving for 2 minutes at a
speed of 70 km/h (43 MPH) or more]

ON

I

Ignition switch ON (Engine stopped)

OFF

ECM Terminals and Reference Value

NCEC0182

Specification data are reference values and are measured between each terminal and 48 (ECM ground).

TER-

MINAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

3

W/R

Heated oxygen sensor 2
(rear) heater

[Engine is running]

I

Below 3,600 rpm [After driving for 2 minutes at a
speed of 70 km/h (43 MPH) or more]

Approximately 0.7V

[Ignition switch “ON”]

I

Engine stopped

BATTERY VOLTAGE
(11 - 14V)

On Board Diagnosis Logic

NCEC0183

DTC No.

Malfunction is detected when ...

Check Items (Possible Cause)

P0141
0141

I

The current amperage in the heated oxygen sensor 2
(rear) heater circuit is out of the normal range.
(An improper voltage drop signal is sent to ECM through
the heated oxygen sensor 2 (rear) heater.)

I

Harness or connectors
(The heated oxygen sensor 2 (rear) heater cir-
cuit is open or shorted.)

I

Heated oxygen sensor 2 (rear) heater

DTC P0141 HEATED OXYGEN SENSOR 2 (REAR) HEATER

SR20DE

Description

EC-207

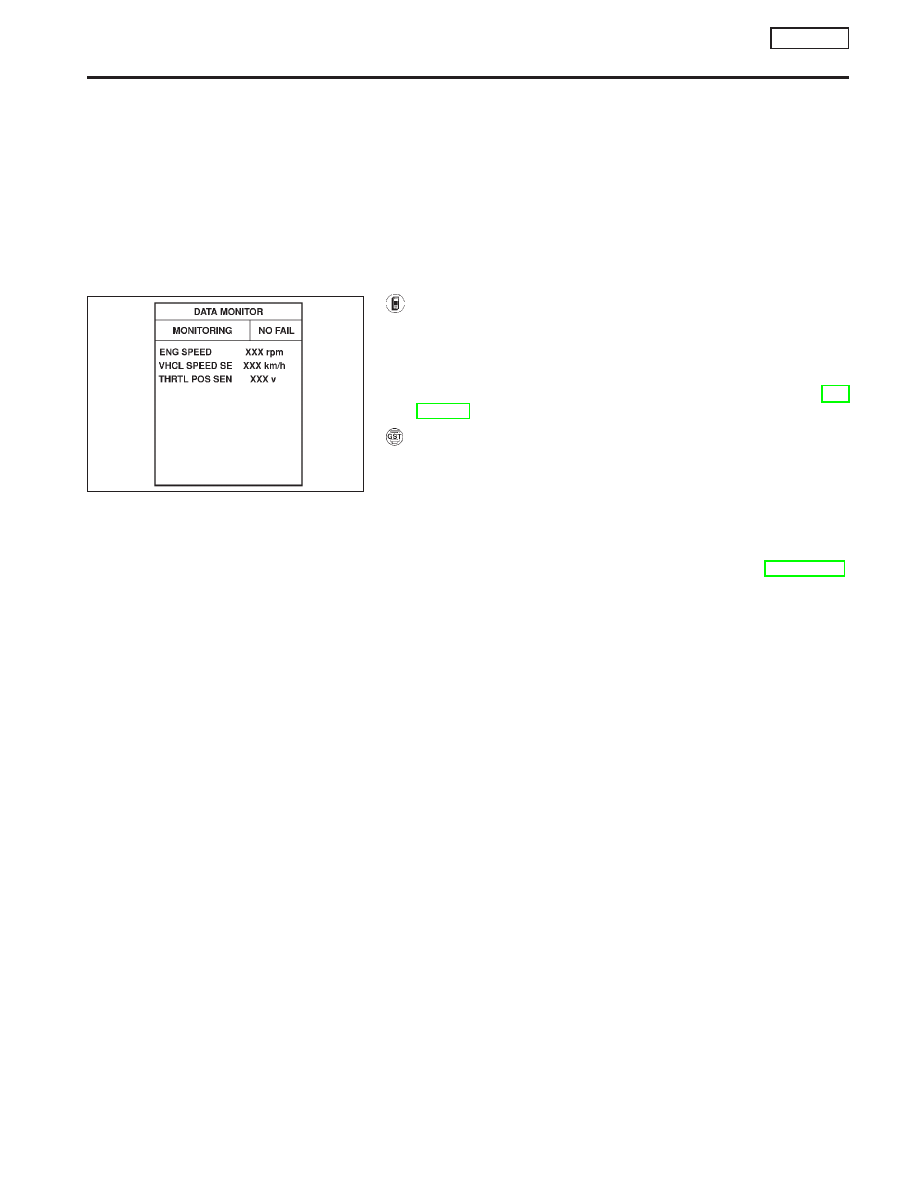

DTC Confirmation Procedure

NCEC0184

NOTE:
If “DTC Confirmation Procedure ” has been previously conducted,
always turn ignition switch “OFF” and wait at least 9 seconds
before conducting the next test.
TESTING CONDITION:
Before performing the following procedure, confirm that bat-
tery voltage is in between 10.5V and 16V at idle.

With CONSULT-II

1)

Turn ignition switch “ON” and select “DATA MONITOR” mode
with CONSULT-II.

2)

Start engine and drive vehicle at a speed of more than 70 km/h
(43 MPH) for 2 consecutive minutes.

3)

If 1st trip DTC is detected, go to “Diagnostic Procedure”, EC-
SR-210.

With GST

1)

Start engine and drive vehicle at a speed of more than 70 km/h
(43 MPH) for 2 consecutive minutes.

2)

Turn ignition switch “OFF” and wait at least 9 seconds.

3)

Start engine and drive vehicle at a speed of more than 70 km/h
(43 MPH) for 2 consecutive minutes.

4)

Select “MODE 3” with GST.

5)

If DTC is detected, go to “Diagnostic Procedure”, EC-SR-210.

When using GST, “DTC Confirmation Procedure ” should be
performed twice as much as when using CONSULT-II or ECM
(Diagnostic Test Mode II) because GST cannot display MODE
7 (1st trip DTC) concerning this diagnosis. Therefore, using
CONSULT-II

or

ECM

(Diagnostic

Test

Mode

II)

is

recommended.

NEF103A

DTC P0141 HEATED OXYGEN SENSOR 2 (REAR) HEATER

SR20DE

DTC Confirmation Procedure

EC-208

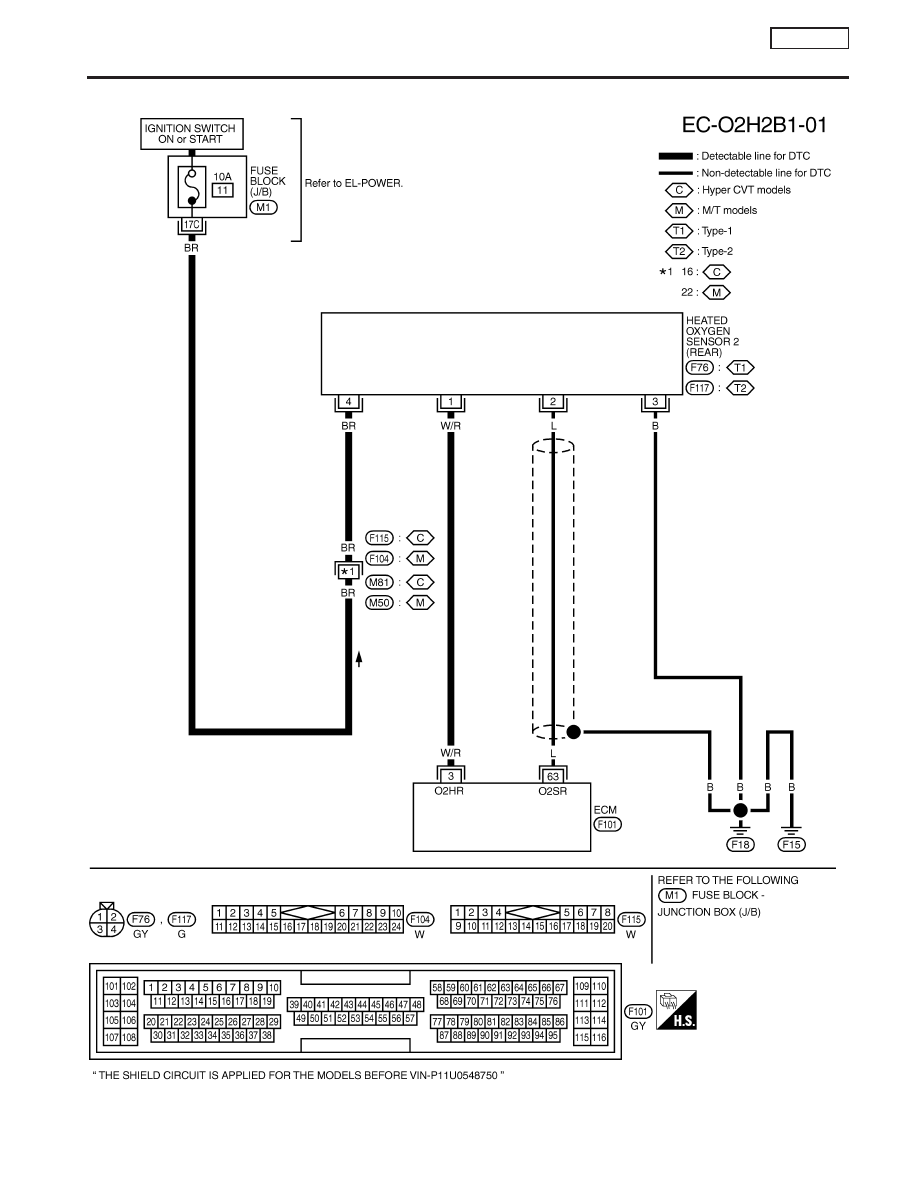

Wiring Diagram

NCEC0185

YEC087A

DTC P0141 HEATED OXYGEN SENSOR 2 (REAR) HEATER

SR20DE

Wiring Diagram

EC-209

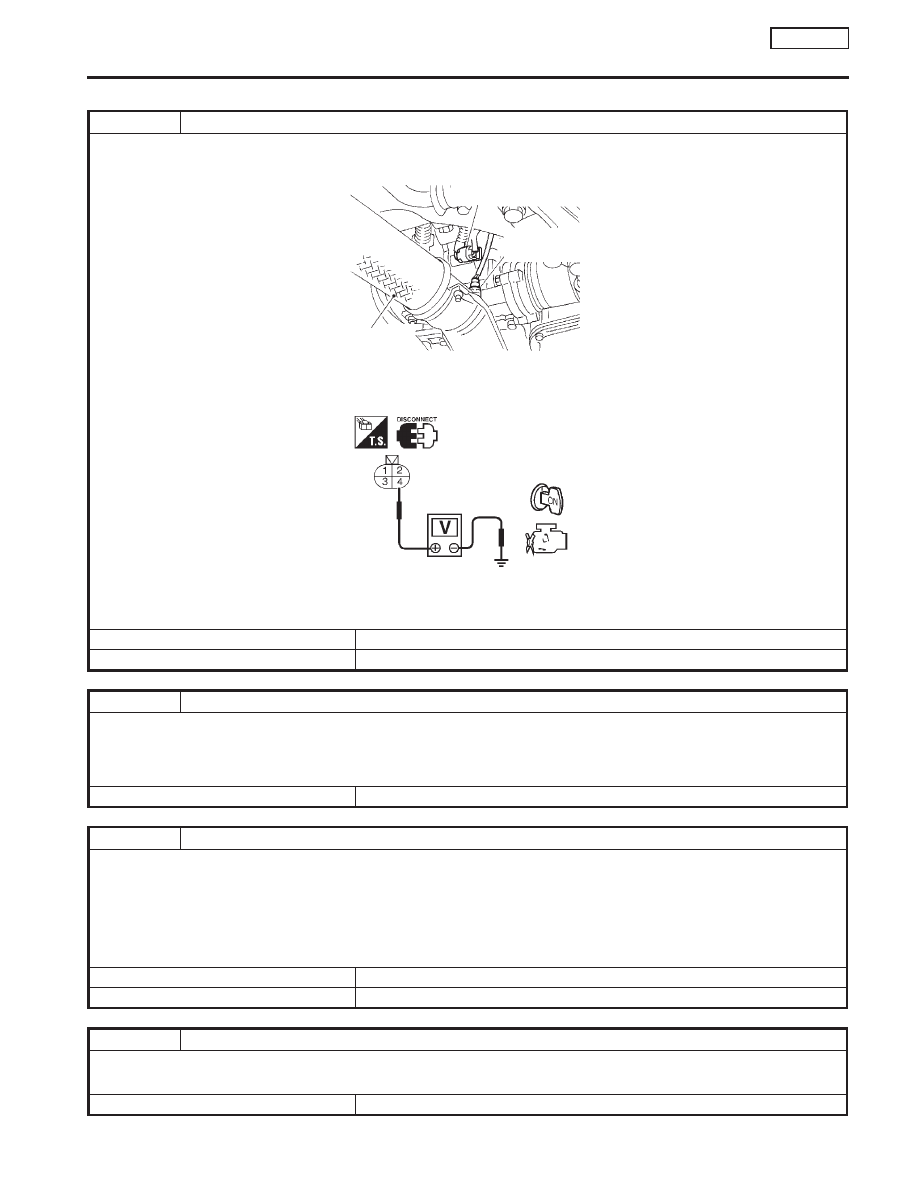

Diagnostic Procedure

NCEC0186

1

CHECK POWER SUPPLY

1. Turn ignition switch “OFF”.
2. Disconnect heated oxygen sensor 2 (rear) harness connector.

SEF209X

3. Turn ignition switch “ON”.
4. Check voltage between terminal 4 and ground.

SEF047X

Voltage: Battery voltage

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors M50, F104 (M81, F115 for CVT models)

I

Harness for open or short between heated oxygen sensor 2 (rear) and fuse

©

Repair harness or connectors.

3

CHECK GROUND CIRCUIT

1. Turn ignition switch “OFF”.
2. Disconnect ECM harness connector.
3. Check harness continuity between heated oxygen sensor 2 (rear) harness connector terminal 1 and ECM terminal 3.

Refer to wiring diagram.

Continuity should exist.

4. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 4.

4

DETECT MALFUNCTIONING PART

Check the harness for open or short between heated oxygen sensor 2 (rear) heater and ECM.

©

Repair open circuit or short to ground or short to power in harness or connectors.

Heated oxygen sensor 2
(rear) harness connector

Heated oxygen
sensor 2 (rear)

Front exhaust
tube

DTC P0141 HEATED OXYGEN SENSOR 2 (REAR) HEATER

SR20DE

Diagnostic Procedure

EC-210
