9

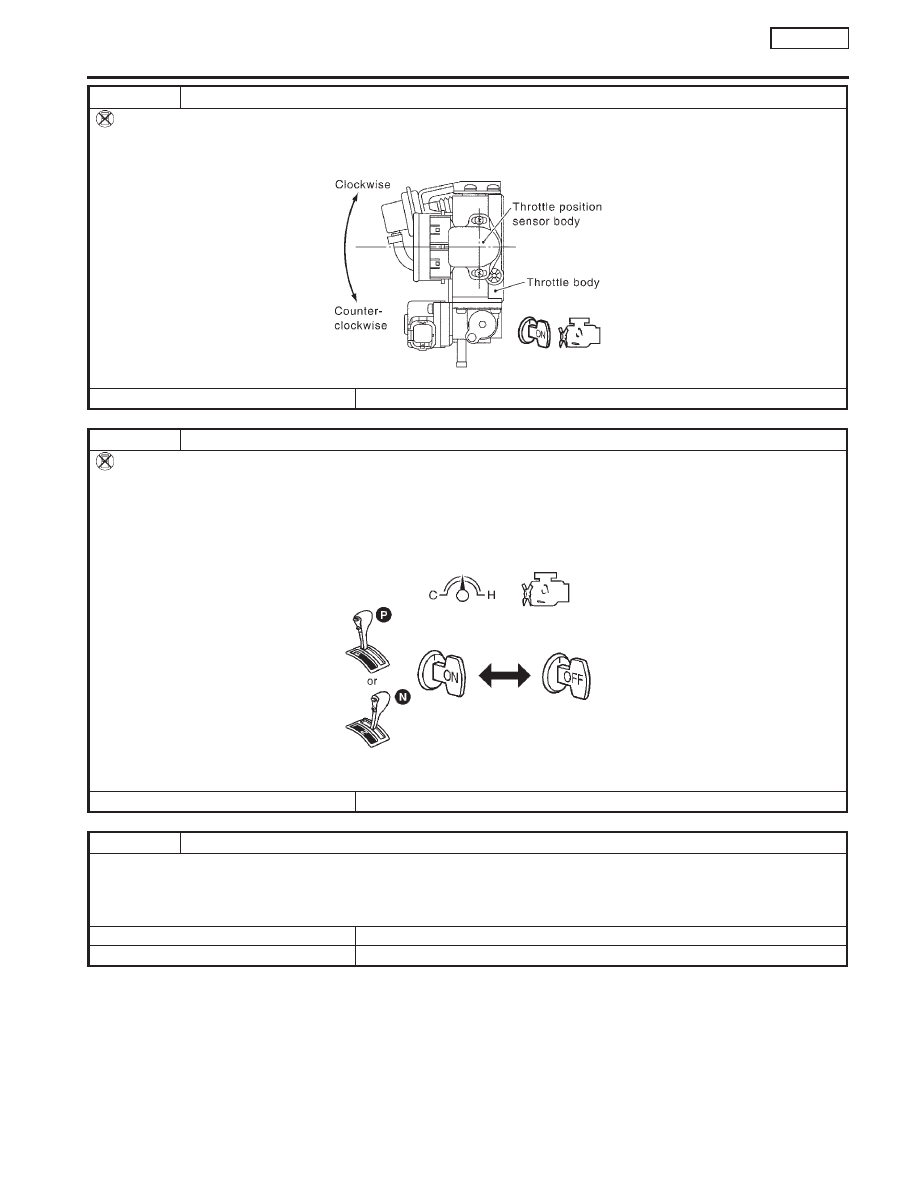

ADJUST THROTTLE POSITION SENSOR IDLE POSITION

Without CONSULT-II

1. Loosen throttle position sensor fixing bolts.
2. Turn throttle position sensor body clockwise or counterclockwise until the voltage between ECM terminal 92 and ground becomes

0.35 to 0.65 V.

SEF964W

3. Tighten the throttle position sensor fixing bolts.

©

GO TO 10.

10

RESET THROTTLE POSITION SENSOR IDLE POSITION MEMORY

Without CONSULT-II

NOTE:
Always warm up engine to normal operating temperature. If engine is cold, the throttle position sensor idle position memory will
not reset correctly.
1. Start engine and warm it up to normal operating temperature.
2. Stop engine. (Turn ignition switch “OFF”.)
3. Turn ignition switch “ON” and wait at least 5 seconds.

SEF864V

4. Turn ignition switch “OFF” and wait at least 9 seconds.
5. Repeat steps 4 and 6, 20 times.

©

GO TO 11.

11

CHECK (1ST TRIP) DTC

1. Start engine and warm it up to normal operating temperature.
2. Rev (2,000 to 3,000 rpm) two or three times.
3. Make sure no (1st trip) DTC is displayed with CONSULT-II, GST or Diagnostic Test Mode II (Self-diagnostic Result).

OK or NG

OK

©

GO TO 13.

NG

©

GO TO 12.

TROUBLE DIAGNOSIS — BASIC INSPECTION

SR20DE

Basic Inspection (Cont’d)

EC-87

12

REPAIR MALFUNCTION

Repair or replace components as necessary according to corresponding “Diagnostic Procedure”.

©

GO TO 11.

13

CHECK TARGET IDLE SPEED

With CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Select “ENG SPEED” in “DATA MONITOR” mode with CONSULT-II.
3. Check idle speed.

750±50 rpm

Without CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Check idle speed.

750±50 rpm

OK or NG

OK

©

GO TO 22.

NG

©

GO TO 14.

14

PERFORM IDLE AIR VOLUME LEARNING

Refer to “Idle Air Volume Learning”, EC-SR-46
Which is the result CMPLT or INCMP?

CMPLT or INCMP

CMPLT

©

GO TO 15.

INCMP

©

1. Follow the instruction of “Idle Air Volume Learning”.
2. GO TO 14.

15

CHECK TARGET IDLE SPEED AGAIN

With CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Select “ENG SPEED” in “DATA MONITOR” mode with CONSULT-II.
3. Check idle speed.

750±50 rpm

Without CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Check idle speed.

750±50 rpm

OK or NG

OK

©

GO TO 20.

NG

©

GO TO 16.

16

REPLACE IACV-AAC VALVE

Replace IACV-AAC valve.

©

GO TO 17.

17

PERFORM IDLE AIR VOLUME LEARNING

Refer to “Idle Air Volume Learning”, EC-SR-46
Which is the result CMPLT or INCMP?

CMPLT or INCMP

CMPLT

©

GO TO 18.

INCMP

©

1. Follow the instruction of “Idle Air Volume Learning”.
2. GO TO 14.

TROUBLE DIAGNOSIS — BASIC INSPECTION

SR20DE

Basic Inspection (Cont’d)

EC-88

18

CHECK TARGET IDLE SPEED AGAIN

With CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Select “ENG SPEED” in “DATA MONITOR” mode with CONSULT-II.
3. Check idle speed.

750±50 rpm

Without CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Check idle speed.

750±50 rpm

OK or NG

OK

©

GO TO 20.

NG

©

GO TO 19.

19

CHECK ECM FUNCTION

1. Substitute another known-good ECM to check ECM function. (ECM may be the cause of a problem, but this is rarely the case.)
2. Perform initialization of NATS system and registration of NATS ignition key IDs. Refer to “NATS (Nissan Anti-Theft System)”, EC-SR-

58.

©

GO TO 14.

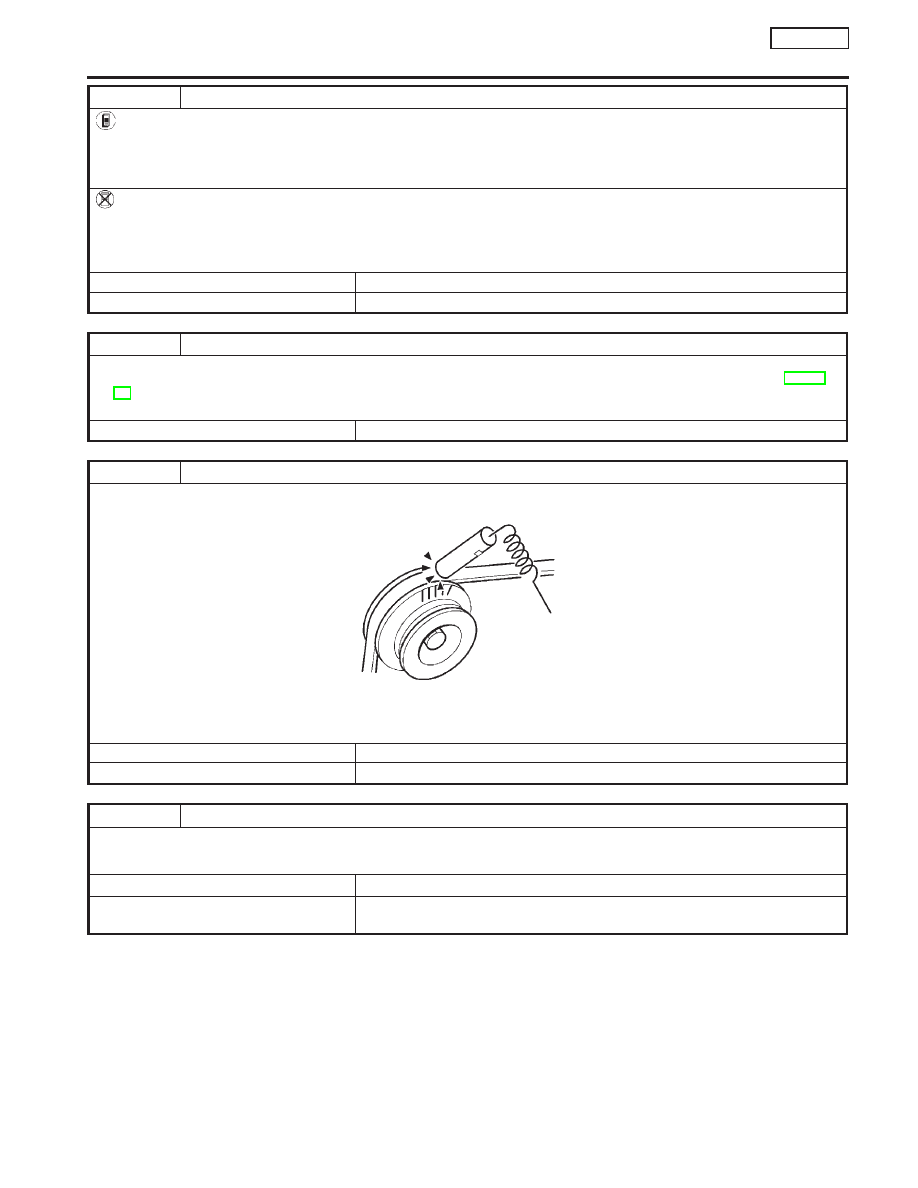

20

CHECK IGNITION TIMING

1. Start engine and warm it up to normal operating temperature.
2. Check ignition timing at idle using a timing light.

SEF984U

Ignition timing:

15°±2° BTDC

OK or NG

OK

©

GO TO 28.

NG

©

GO TO 21.

21

CHECK TIMING CHAIN INSTALLATION

Check timing chain installation. Refer to EM-section.

OK or NG

OK

©

GO TO 19.

NG

©

1. Repair the timing chain installation.
2. GO TO 14.

Timing light

TROUBLE DIAGNOSIS — BASIC INSPECTION

SR20DE

Basic Inspection (Cont’d)

EC-89

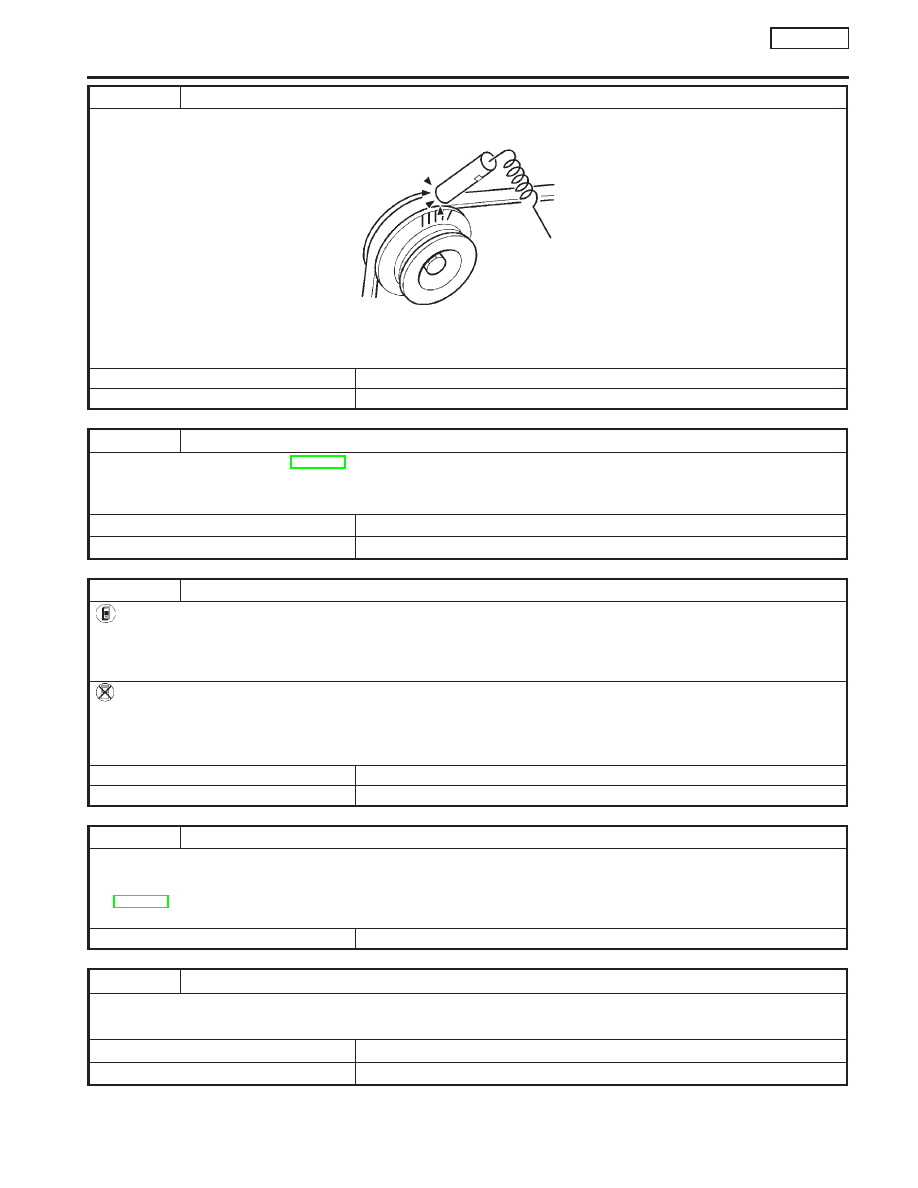

22

CHECK IGNITION TIMING

1. Start engine and let it idle.
2. Check ignition timing at idle using a timing light.

SEF984U

Ignition timing:

15°±2° BTDC

OK or NG

OK

©

GO TO 28.

NG

©

GO TO 23.

23

PERFORM IDLE AIR VOLUME LEARNING

Refer to “Idle Air Volume Learning”, EC-SR-46
Which is the result CMPLT or INCMP?

CMPLT or INCMP

CMPLT

©

GO TO 24.

INCMP

©

GO TO 23.

24

CHECK TARGET IDLE SPEED AGAIN

With CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Select “ENG SPEED” in “DATA MONITOR” mode with CONSULT-II.
3. Check idle speed.

750±50 rpm

Without CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Check idle speed.

750±50 rpm

OK or NG

OK

©

GO TO 26.

NG

©

GO TO 15.

25

CHECK ECM FUNCTION

1. Substitute another known-good ECM to check ECM function.

(ECM may be the cause of a problem, but this is rarely the case.)

2. Perform initialization of NATS system and registration of NATS ignition key IDs. Refer to “NATS (Nissan Anti-Theft System)”,

EC-SR-58.

©

GO TO 23.

26

CHECK IGNITION TIMING AGAIN

Check ignition timing again. Refer to Test No. 22.

OK or NG

OK

©

GO TO 28.

NG

©

GO TO 27.

Timing light

TROUBLE DIAGNOSIS — BASIC INSPECTION

SR20DE

Basic Inspection (Cont’d)

EC-90
