YEC077A

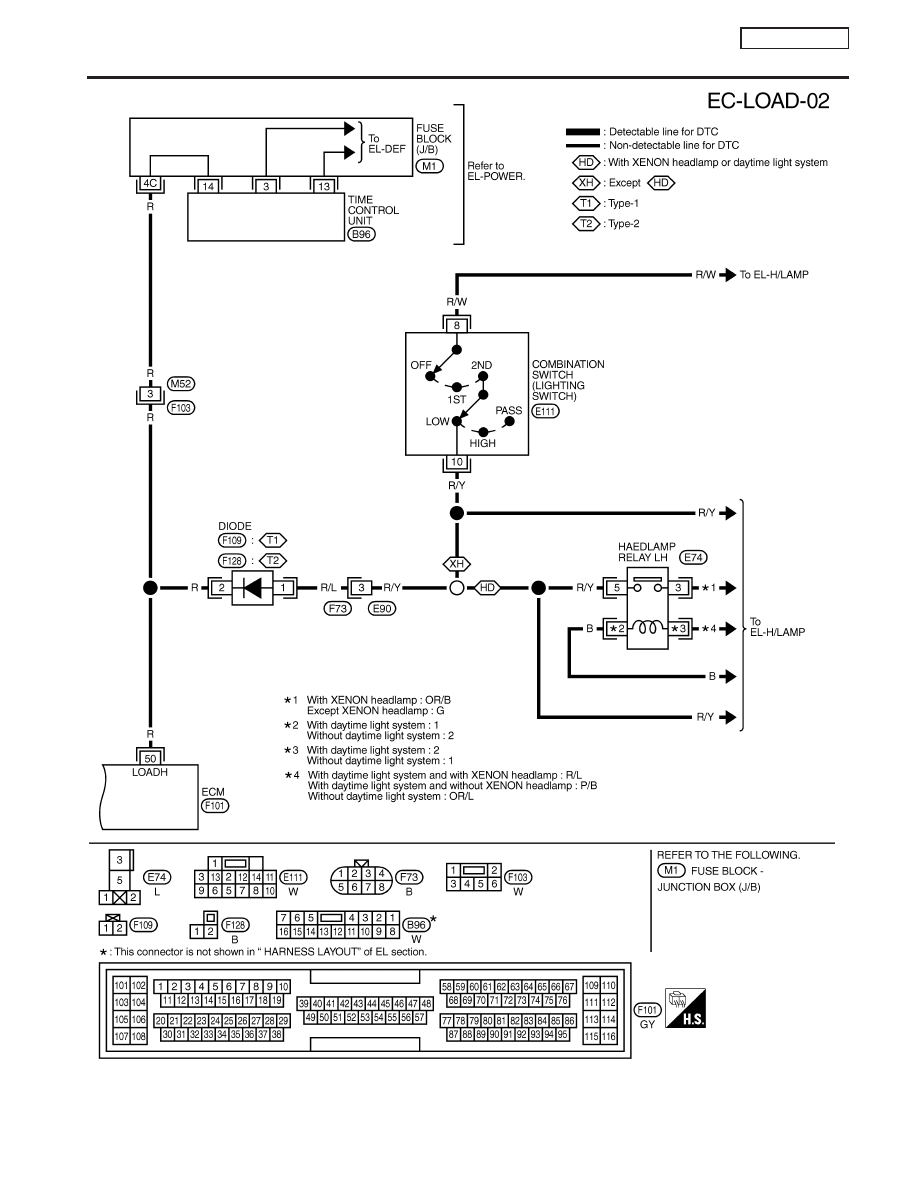

ELECTRICAL LOAD SIGNAL

QG16

I

18DE

Wiring Diagram (Cont’d)

EC-353

Wiring Diagram

NCEC0466

YEC078A

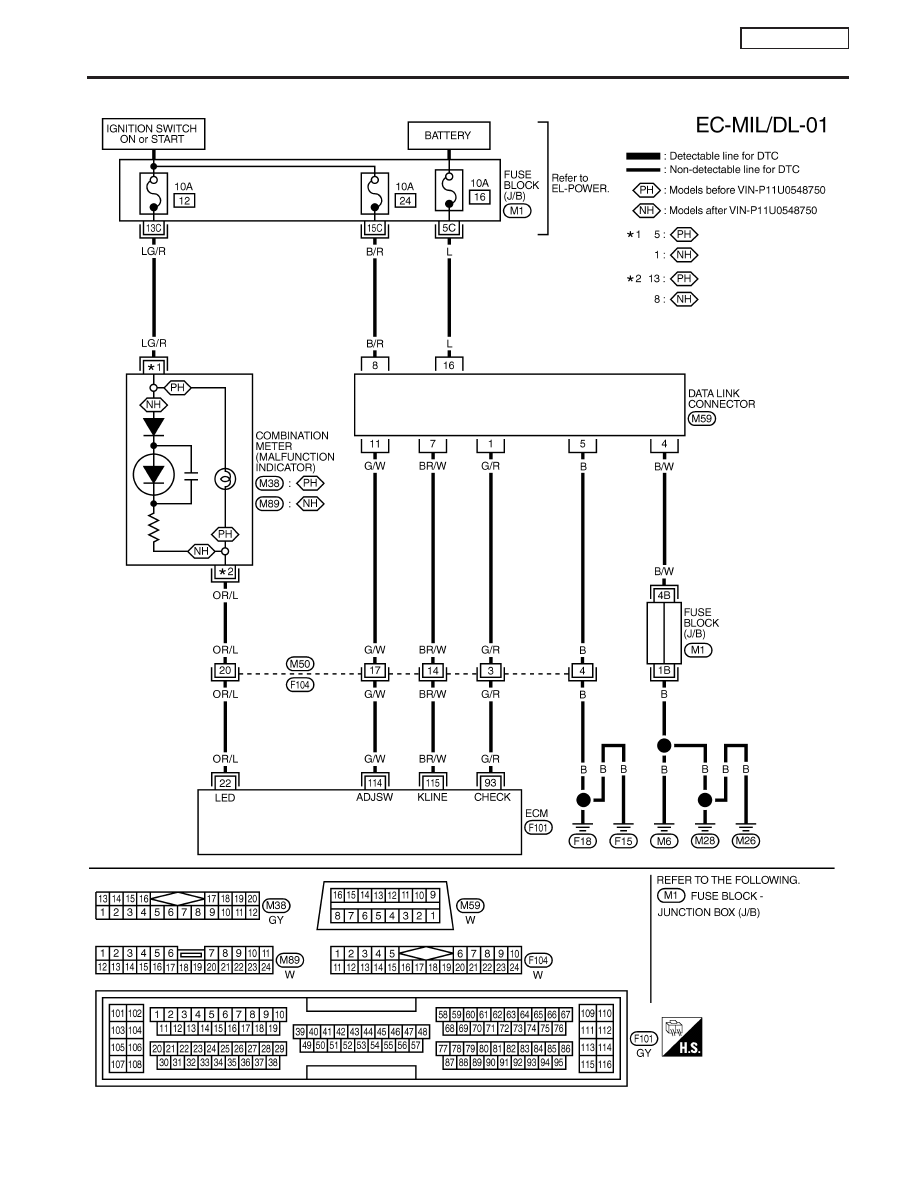

MI & DATA LINK CONNECTORS

QG16

I

18DE

Wiring Diagram

EC-354

Fuel Pressure Regulator

NCEC0467

Fuel pressure at idling
kPa (bar, kg/cm

2

, psi)

Vacuum hose is connected

Approximately 235 (2.35, 2.4, 34)

Vacuum hose is disconnected

Approximately 294 (2.94, 3.0, 43)

Idle Speed and Ignition Timing

NCEC0468

Target idle speed*

rpm

700±50

Air conditioner: ON

rpm

825 or more

Ignition timing

8°±5° BTDC

Throttle position sensor idle position

V

0.35 - 0.65

*: Under the following conditions:

I

Air conditioner switch: OFF

I

Electrical load: OFF (Lights, heater fan & rear window defogger)

I

Steering wheel: Kept in straight-ahead position

Mass Air Flow Sensor

NCEC0470

Supply voltage (Heater)

V

Battery voltage (11 - 14)

Supply voltage (Sensor)

V

Approximately 5

Output voltage

V

1.0 - 1.7*

Mass air flow
(Using CONSULT-II or GST)

g

⋅

m/sec

1.0 - 4.0 at idle*

5.0 - 10.0 at 2,500 rpm*

*: Engine is warmed up to normal operating temperature and idling under no-load.

Intake Air Temperature Sensor

NCEC0480

Temperature

°C (°F)

Resistance

k

Ω

20 (68)

2.1 - 2.9

80 (176)

0.27 - 0.38

Engine Coolant Temperature Sensor

NCEC0471

Temperature

°C (°F)

Resistance

k

Ω

20 (68)

2.1 - 2.9

50 (122)

0.68 - 1.00

90 (194)

0.236 - 0.260

Throttle Position Sensor

NCEC0477

Throttle valve conditions

Resistance [at 25°C (77°F)]

Completely closed

Approximately 0.6 k

Ω

(a)

Partially open

Between (a) and (b)

Completely open

Approximately 4.0 k

Ω

(b)

Heated Oxygen Sensor 1 Heater (Front)

NCEC0478

Resistance [at 25°C (77°F)]

Ω

2.3 - 4.3

Heated Oxygen Sensor 2 Heater (Rear)

NCEC0483

Resistance [at 25°C (77°F)]

Ω

2.3 - 4.3

SERVICE DATA AND SPECIFICATIONS (SDS)

Fuel Pressure Regulator

EC-355

Crankshaft Position Sensor (POS)

NCEC0558

Terminal No. (Polarity)

Resistance

Ω

[at 25°C (77°F)]

3 (+) - 1 (−)

Except 0 or

∞

2 (+) - 1 (−)

3 (+) - 2 (−)

Camshaft Position Sensor (PHASE)

NCEC0559

Terminal No. (Polarity)

Resistance

Ω

[at 25°C (77°F)]

3 (+) - 1 (−)

Except 0 or

∞

2 (+) - 1 (−)

3 (+) - 2 (−)

EGR Volume Control Valve (If so equipped)

NCEC0560

Terminal No.

Resistance

Ω

[at 20°C (68°F)]

1 - 2

20 - 24

2 - 3

4 - 5

5 - 6

EGR Temperature Sensor (If so equipped)

NCEC0472

EGR temperature

°C (°F)

Voltage

V

Resistance

M

Ω

0 (32)

4.56

0.62 - 1.05

50 (122)

2.25

0.065 - 0.094

100 (212)

0.59

0.011 - 0.015

EVAP Canister Purge Volume Control Valve

NCEC0481

Resistance [at 20°C (68°F)]

Ω

31 - 35

IACV-AAC Valve

NCEC0474

Terminal No.

Resistance

Ω

[at 20°C (68°F)]

1 - 2

20 - 24

2 - 3

4 - 5

5 - 6

Injector

NCEC0475

Resistance [at 25°C (77°F)]

Ω

13.5 - 17.5

SERVICE DATA AND SPECIFICATIONS (SDS)

Crankshaft Position Sensor (POS)
