ECM Terminals and Reference Value

NCEC0446

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

21

B/P

Fuel pump relay

[Ignition switch “ON”]

I

For 1 second after turning ignition switch “ON”

[Engine is running]

0 - 1V

[Ignition switch “ON”]

I

More than 1 second after turning ignition switch
“ON”

BATTERY VOLTAGE
(11 - 14V)

FUEL PUMP

QG16

I

18DE

ECM Terminals and Reference Value

EC-337

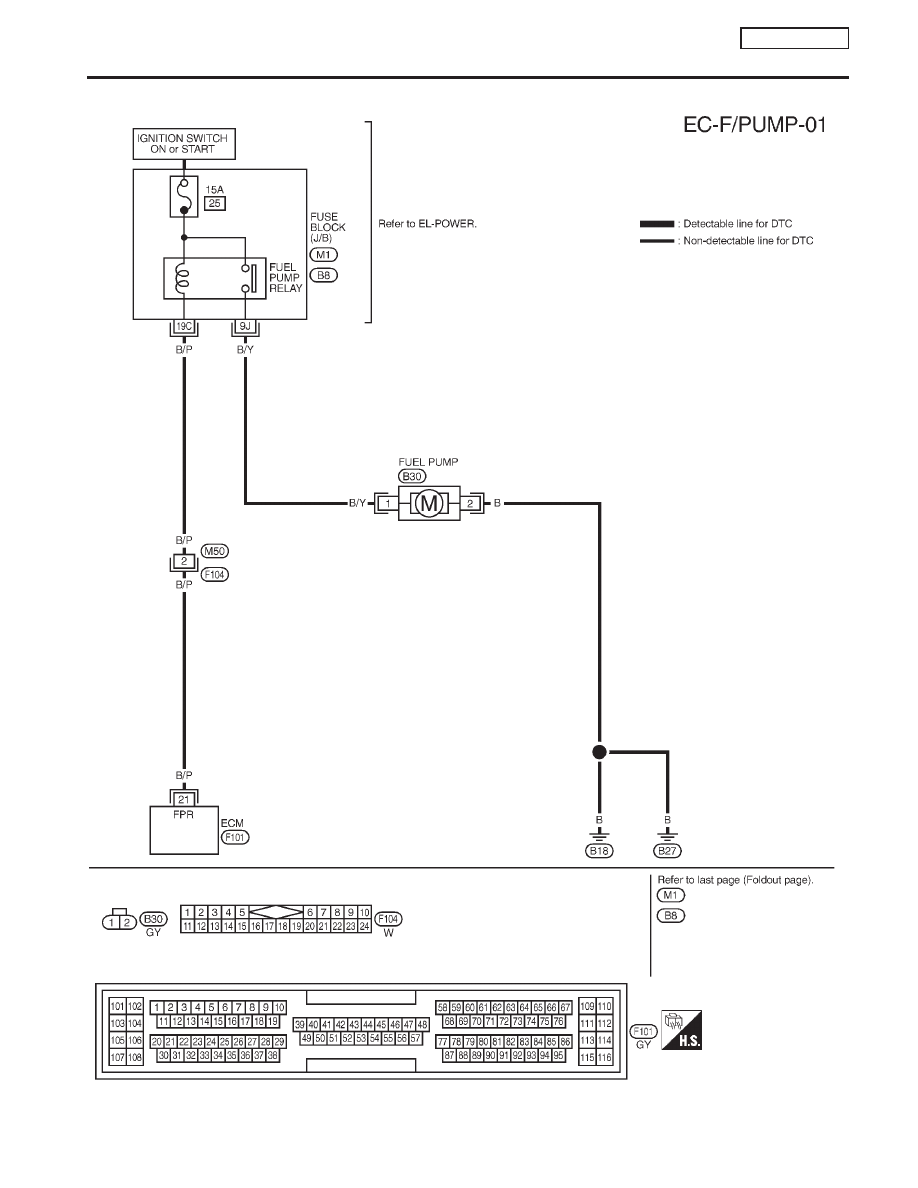

Wiring Diagram

NCEC0447

YEC280

FUEL PUMP

QG16

I

18DE

Wiring Diagram

EC-338

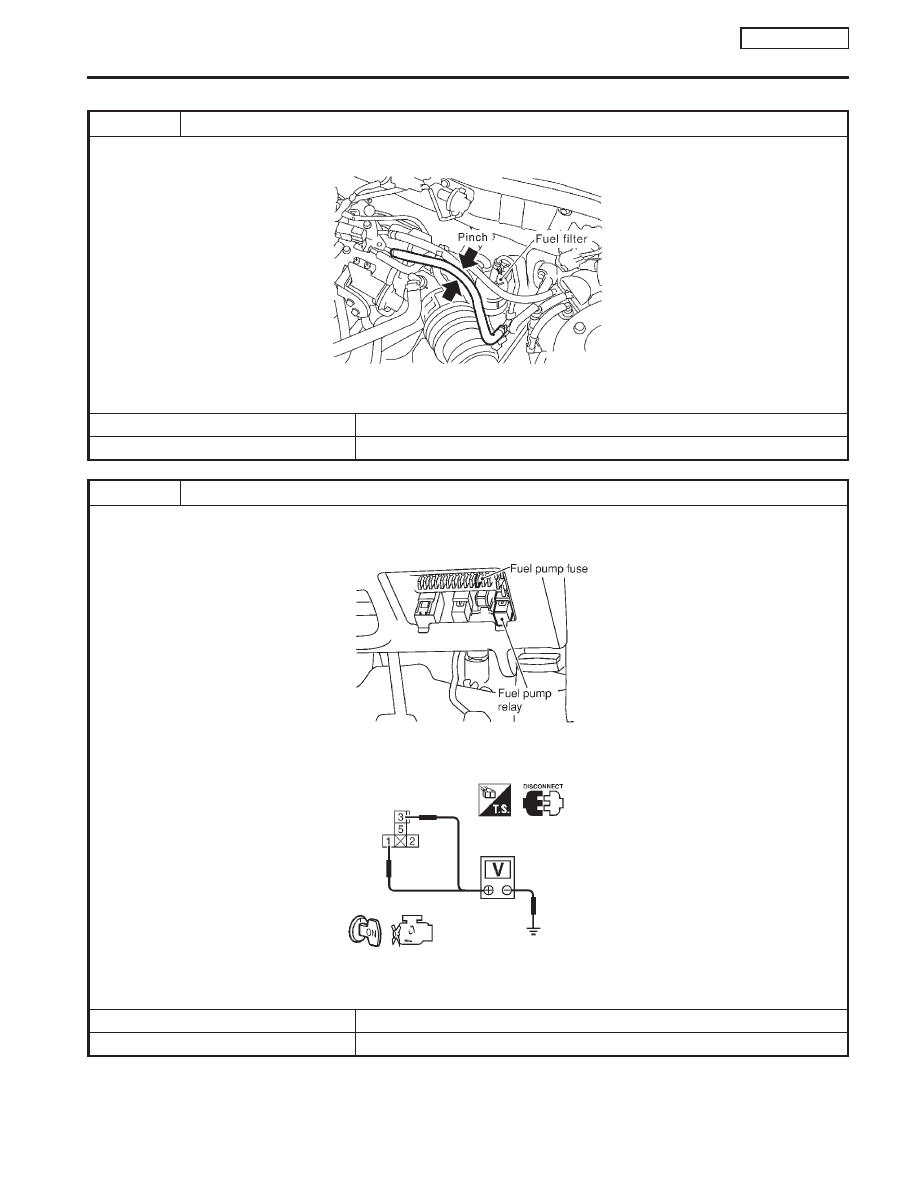

Diagnostic Procedure

NCEC0448

1

CHECK OVERALL FUNCTION

1. Turn ignition switch “ON”.
2. Pinch fuel feed hose with fingers.

SEF143X

Fuel pressure pulsation should be felt on the fuel feed hose for 1 second after ignition switch is turned “ON”.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 2.

2

CHECK POWER SUPPLY

1. Turn ignition switch “OFF”.
2. Disconnect fuel pump relay.

SEF071X

3. Turn ignition switch “ON”.
4. Check voltage between terminals 1, 3 and ground with CONSULT-II or tester.

SEF144X

Voltage: Battery voltage

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

FUEL PUMP

QG16

I

18DE

Diagnostic Procedure

EC-339

3

DETECT MALFUNCTIONING PART

Check the following.

I

15A fuse

I

Harness for open or short between fuse and fuel pump relay

©

Repair harness or connectors.

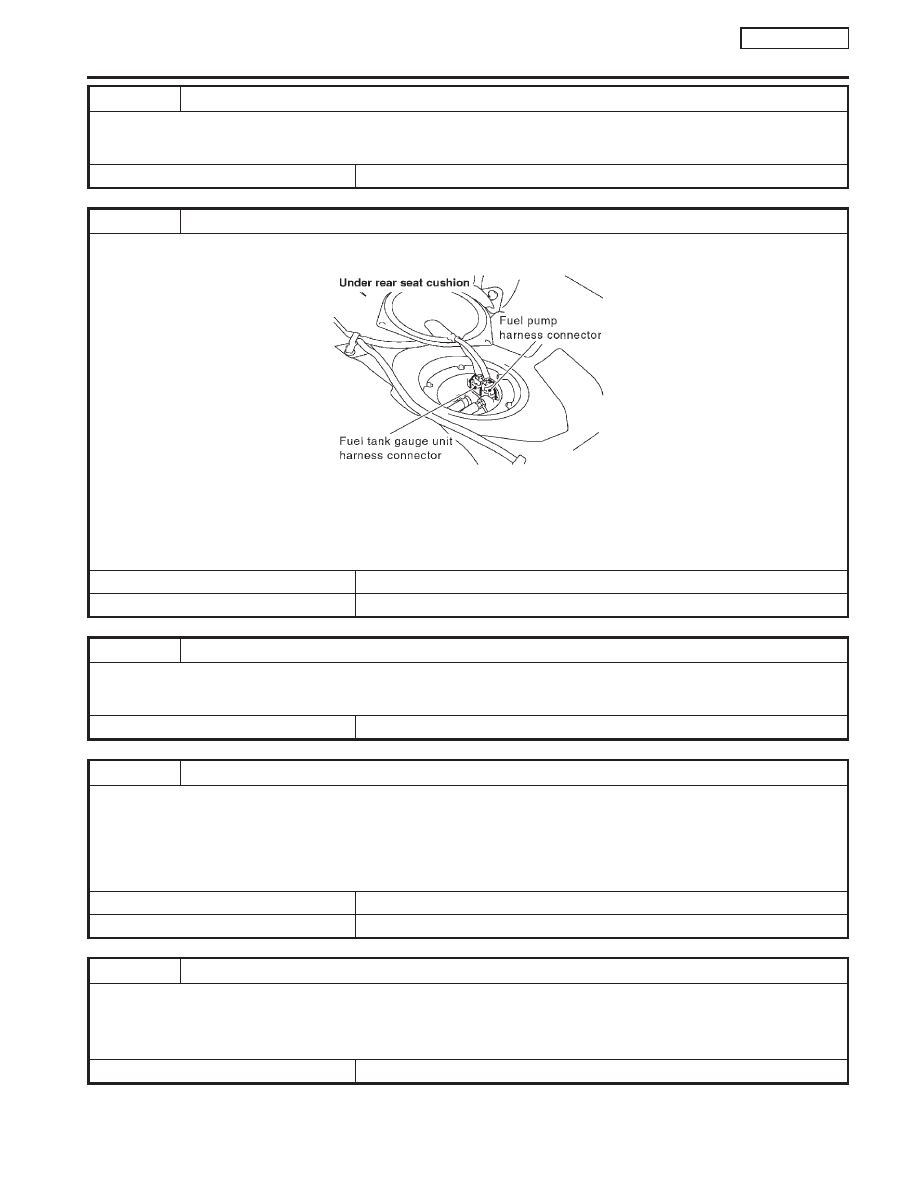

4

CHECK POWER GROUND CIRCUIT

1. Turn ignition switch “OFF”.
2. Disconnect fuel pump harness connector.

SEF299W

3. Check harness continuity between fuel pump harness connector terminal 2 and body ground, terminal 1 and fuel pump relay connector

terminal 9J.
Refer to wiring diagram.

Continuity should exist.

4. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

5

DETECT MALFUNCTIONING PART

Check the following.

I

Harness for open or short between fuel pump and body ground

I

Harness for open or short between fuel pump and fuel pump relay

©

Repair open circuit or short to ground or short to power in harness or connectors.

6

CHECK OUTPUT SIGNAL CIRCUIT

1. Disconnect ECM harness connector.
2. Check harness continuity between ECM terminal 21 and fuel pump relay connector terminal 19C.

Refer to wiring diagram.

Continuity should exist.

3. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 8.

NG

©

GO TO 7.

7

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors M50, F104

I

Harness for open or short between ECM and fuel pump relay

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

FUEL PUMP

QG16

I

18DE

Diagnostic Procedure (Cont’d)

EC-340
