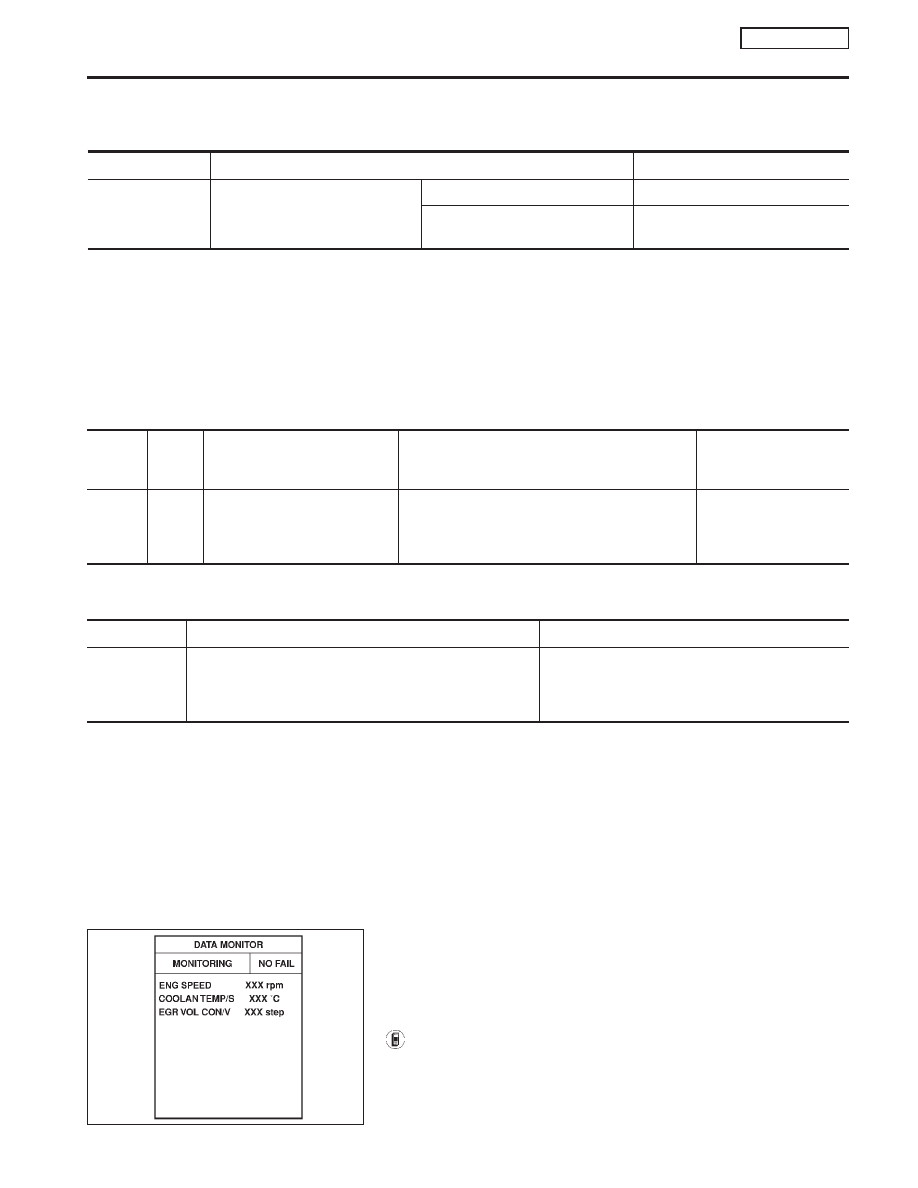

CONSULT-II Reference Value in Data Monitor
Mode

NCEC0506

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

EGR VOL CON/V

I

Engine: After warming up

I

Shift lever: “N”

I

No-load

Idle

0 step

Revving engine up to 3,000 rpm
quickly

10 - 55 step

ECM Terminals and Reference Value

NCEC0507

Specification data are reference values and are measured between
each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/
output voltage. Doing so may result in damage to the ECM’s
transistor. Use a ground other than ECM terminals, such as
the ground.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

8
9

17
18

W/B
SB
G/R
R/Y

EGR volume control valve

[Engine is running]

I

Warm-up condition

I

Rev engine up from 2,000 to 4,000 rpm

0 - 14V

On Board Diagnosis Logic

NCEC0508

DTC No.

Malfunction is detected when ...

Check Items (Possible Cause)

P0403
0403

I

An improper voltage signal is sent to ECM through the
valve.

I

Harness or connectors
(The EGR volume control valve circuit is open or
shorted.)

I

EGR volume control valve

DTC Confirmation Procedure

NCEC0509

NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch “OFF” and wait at least 9 seconds
before conducting the next test.

With CONSULT-II

1)

Turn ignition switch “ON”.

2)

Select “DATA MONITOR” mode with CONSULT-II.

3)

Start engine and warm it up to normal operating temperature.

4)

Rev engine from idle to 2,000 rpm 20 times.

NEF110A

DTC P0403 EGR VOLUME CONTROL VALVE (CIRCUIT)

(IF SO EQUIPPED)

QG16

I

18DE

CONSULT-II Reference Value in Data Monitor Mode

EC-253

If 1st trip DTC is detected, go to “Diagnostic Procedure”, EC-
QG-256.

With GST

Follow the procedure “With CONSULT-II” above.

DTC P0403 EGR VOLUME CONTROL VALVE (CIRCUIT)

(IF SO EQUIPPED)

QG16

I

18DE

DTC Confirmation Procedure (Cont’d)

EC-254

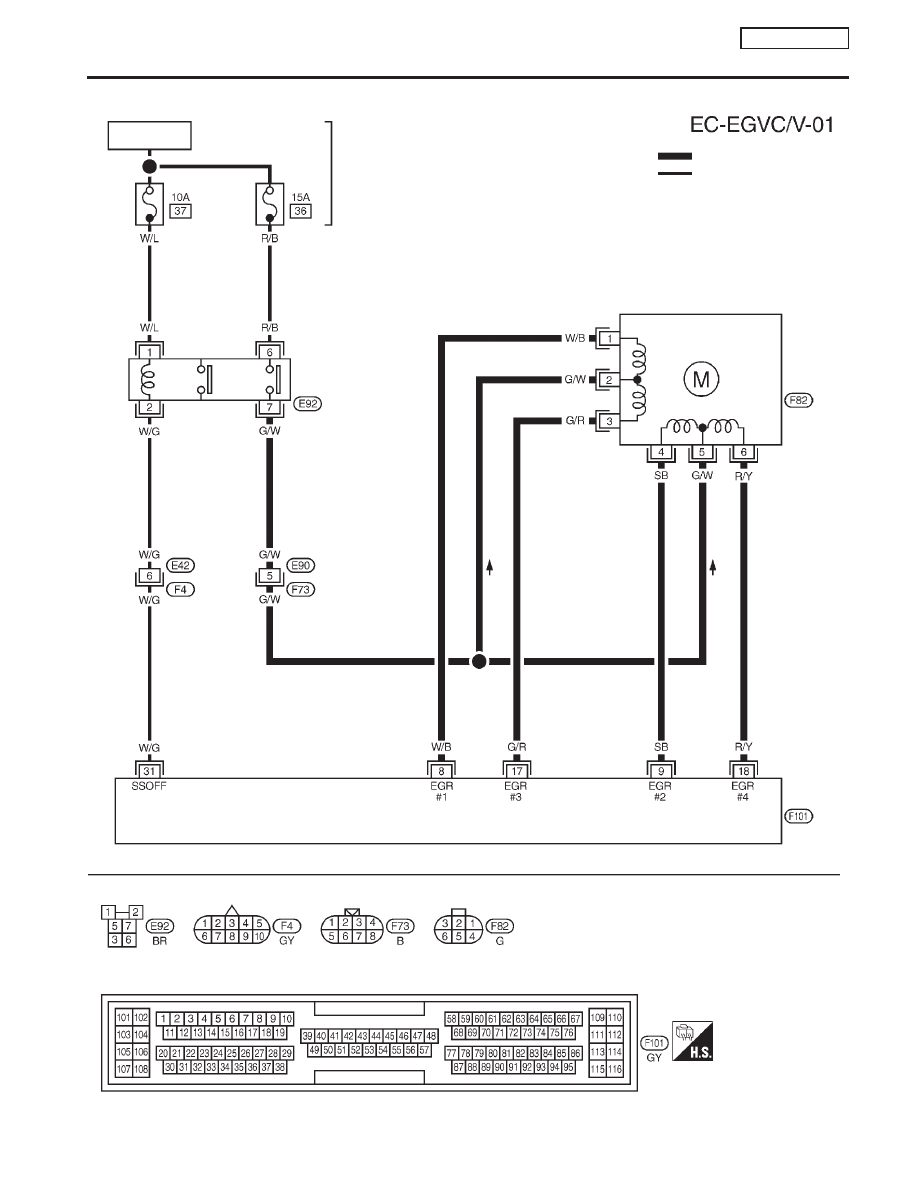

Wiring Diagram

NCEC0510

YEC782

: Detectable line for DTC

: Non-detectable line for DTC

ECM

ECM RELAY

EGR
VOLUME
CONTROL
VALVE

Refer to
EL-POWER.

BATTERY

DTC P0403 EGR VOLUME CONTROL VALVE (CIRCUIT)

(IF SO EQUIPPED)

QG16

I

18DE

Wiring Diagram

EC-255

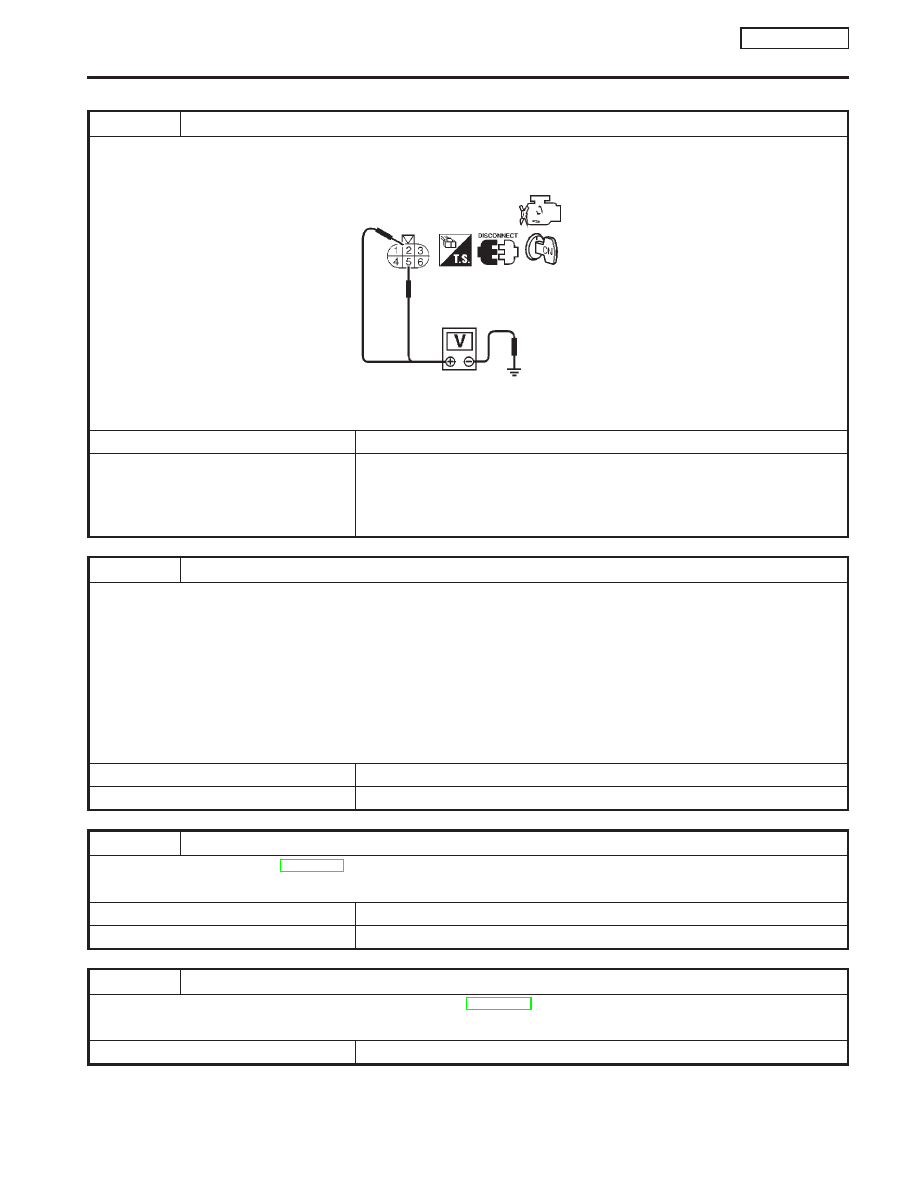

Diagnostic Procedure

NCEC0511

1

CHECK POWER SUPPLY

1. Disconnect EGR volume control valve harness connector.
2. Turn ignition switch “ON”.
3. Check voltage between terminals 2, 5 and ground with CONSULT-II or tester.

SEF556W

Voltage: Battery voltage

OK or NG

OK

©

GO TO 2.

NG

©

Check the following.

I

Harness or connectors E90, F73

I

Harness for open or short between EGR volume control valve and engine control
module relay
If NG, repair harness or connectors.

2

CHECK OUTPUT SIGNAL CIRCUIT

1. Turn ignition switch “OFF”.
2. Disconnect ECM harness connector.
3. Check harness continuity between

ECM terminal 8 and EGR volume control valve terminal 1,
ECM terminal 9 and EGR volume control valve terminal 4,
ECM terminal 17 and EGR volume control valve terminal 3,
ECM terminal 18 and EGR volume control valve terminal 6.
Refer to wiring diagram.

Continuity should exist.

If OK, check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 3.

NG

©

Repair open circuit, short to ground or short to power in harness connectors.

3

CHECK EGR VOLUME CONTROL VALVE

Refer to “Component Inspection”, EC-QG-257.

OK or NG

OK

©

GO TO 4.

NG

©

Replace EGR volume control valve.

4

CHECK INTERMITTENT INCIDENT

Perform “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-QG-102.

©

INSPECTION END

DTC P0403 EGR VOLUME CONTROL VALVE (CIRCUIT)

(IF SO EQUIPPED)

QG16

I

18DE

Diagnostic Procedure

EC-256
